Компактный кроссовер Opel Antara (Vauxhall Antara) производился с 2007 по 2018 год. В этой статье вы найдёте схемы блоков предохранителей для Opel Antara 2009, 2011, 2014, 2015 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Opel Antara / Vauxhall Antara 2007-2018
Моторный отсек

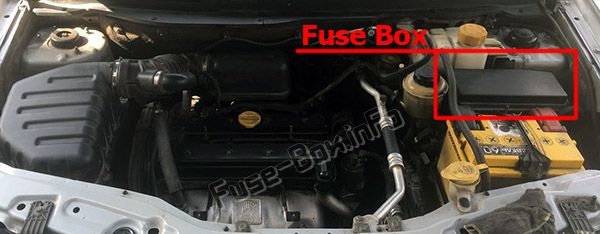

Блок предохранителей расположен рядом с резервуаром охлаждающей жидкости в моторном отсеке.
Чтобы открыть, отсоедините крышку и наклоните её вверх.
Приборная панель
Блок предохранителей расположен с левой стороны у основания переднего пассажирского сиденья, или, в автомобилях с правым рулём, с левой стороны у основания водительского сиденья.
Отсоедините защёлку, чтобы открыть крышку
2009
Моторный отсек
Назначение предохранителей в моторном отсеке (2009)
| № | Цепь | А |
|---|---|---|
| 1 | Двигатель 1 | 15 A |
| 2 | Двигатель 2 | 15 A |
| 3 | Модуль управления двигателем | 20 A |
| 4 | Двигатель 3 | 15 A |
| 5 | Кондиционер | 10 A |
| 6 | Основной | 10 A |
| 7 | Стартер | 20 A |
| 8 | Вентилятор охлаждения | 30 A |
| 9 | Топливный насос | 15 A |
| 10 | Полный привод (AWD) | 15 A |
| 11 | Вспомогательный вентилятор охлаждения | 30 A |
| 12 | Стоп-сигналы | 15 A |
| 13 | Подогрев сидений | 20 A |
| 14 | Модуль ABS | 20 A |
| 15 | Модуль ABS | 40 A |
| 16 | Сигнал | 15 A |
| 17 | Стеклоочистители | 25 A |
| 18 | Запуск | 40 A |
| 19 | Аксессуары/зажигание | 40 A |
| 20 | Люк в крыше | 20 A |
| 21 | Антиугонная система | 15 A |
| 22 | Электрорегулировка сиденья | 30 A |
| 23 | Аккумулятор | 60 A |
| 24 | Задний дефростер | 30 A |
| 25 | Фары ближнего света (левая сторона) | 15 A |
| 26 | Фары ближнего света (правая сторона) | 15 A |
| 27 | Габаритные огни (левая сторона) | 10 A |
| 28 | Передние противотуманные фары | 15 A |
| 29 | Фары дальнего света | 15 A |
| 30 | Задний стеклоочиститель | 20 A |
| 31 | — | |
| 32 | Омыватель фар | 20 A |
| 33 | Модуль управления трансмиссией | 15 A |
| 34 | Прицеп/габаритные огни (левая сторона) | 10 A |
| 35 | Запасной | 25 A |
| 36 | Запасной | 20 A |
| 37 | Запасной | 15 A |
| 38 | Запасной | 10 A |
Приборная панель
Назначение предохранителей в приборной панели (2009)
| № | Цепь | А |
|---|---|---|
| 1 | Розетка для аксессуаров | 20 A |
| 2 | Подогрев сидений | 20 A |
| 3 | Аудиосистема | 15 A |
| 4 | Прицеп | 10 A |
| 5 | Габаритные огни (правая сторона) | 10 A |
| 6 | Кондиционер | 10 A |
| 7 | Рулевое управление с электроусилителем | 10 A |
| 8 | Модуль управления кузовом | 10 A |
| 9 | Сигнализация | 10 A |
| 10 | Центральный замок | 20 A |
| 11 | Поворотники (правая сторона) | 15 A |
| 12 | Поворотники (левая сторона) | 15 A |
| 13 | Стоп-сигналы | 15 A |
| 14 | Омыватель фар | 15 A |
| 15 | Задняя панель приборов | 10 A |
| 16 | Кондиционер | 15 A |
| 17 | Модуль управления кузовом | 20 A |
| 18 | Модуль управления кузовом | 15 A |
| 19 | Замок зажигания | 2 A |
| 20 | Задний противотуманный фонарь | 10 A |
| 21 | Подушка безопасности | 10 A |
| 22 | Замок передней двери | 15 A |
| 23 | Розетка для аксессуаров | 20 A |
| 24 | Модуль управления трансмиссией | 15 A |
| 25 | Двигатель | 15 A |
| 26 | Модуль управления кузовом | 10 A |
| 27 | — | |
| 28 | Омыватель лобового стекла | 10 A |
| 29 | Подогрев боковых зеркал | 15 A |
| 30 | Приборная панель | 10 A |
| 31 | Зажигание | 10 A |
| 32 | Подушка безопасности | 10 A |
| 33 | Пульт на руле | 2 A |
| 34 | Складывание зеркал | 10 A |
| 35 | — | |
| 36 | Прикуриватель | 20 A |
| 37 | Электростеклоподъёмник пассажира | 20 A |
| 38 | Электростеклоподъёмник водителя | 20 A |
| 39 | Автоматическая трансмиссия | 10 A |
2011, 2014, 2015
Моторный отсек
Назначение предохранителей в моторном отсеке (2011, 2014, 2015)
| Название | Цепь |
|---|---|
| ABS | Антиблокировочная система тормозов |
| A/C | Климат-контроль, система кондиционирования |
| BATT1 | Блок предохранителей приборной панели |
| BATT2 | Блок предохранителей приборной панели |
| BATT3 | Блок предохранителей приборной панели |
| BCM | Модуль управления кузовом |
| ECM | Модуль управления двигателем |
| ECM PWR TRN | Модуль управления двигателем, силовая установка |
| ENG SNSR | Датчики двигателя |
| EPB | Электрический стояночный тормоз |
| FAN1 | Вентилятор охлаждения |
| FAN3 | Вентилятор охлаждения |
| FRTFOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левый) |
| HI BEAM RH | Дальний свет (правый) |
| HORN | Сигнал |
| HTD WASH/ MIR | Подогрев омыватель, подогрев боковых зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левый) |
| LO BEAM RH | Ближний свет (правый) |
| PRKLP LH | Габаритные огни (левый) |
| PRKLP RH | Габаритные огни (правый) |
| PWM FAN | Вентилятор с ШИМ-регулировкой |
| REAR DEFOG | Подогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | — |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления трансмиссией |
| TRLR PRL LP | Габаритные огни прицепа |
Приборная панель
Назначение предохранителей в приборной панели (2011, 2014, 2015)
| Название | Цепь |
|---|---|
| AMP | Усилитель |
| APO JACK (CONSOLE) | Розетка (центральная консоль) |
| APO JACK (REAR CARGO) | Розетка (багажный отсек) |
| AWDA/ENT | Полный привод, вентиляция |
| BCM (CTSY) | Осветительные приборы салона |
| BCM (DIMMER) | Освещение приборной панели |
| BCM (INT LIGHT TRLR FOG) | Освещение салона, задний противотуманный фонарь прицепа |
| BCM (PRK / TRN) | Габаритные огни, поворотники |
| BCM (STOP) | Стоп-сигналы |
| BCM (TRN SIG) | Поворотники |
| BCM (VBATT) | Напряжение аккумулятора |
| CIGAR | Прикуриватель |
| CIM | Модуль интеграции связи |
| CLSTR | Приборная панель |
| DRL | Дневные ходовые огни |
| DR/LCK | Замок двери водителя |
| DRVR PWR SEAT | Электрорегулировка сиденья водителя |
| DRV/PWR WNDW | Электростеклоподъёмник водителя |
| F/DOOR LOCK | Лючок топливного бака |
| FRT WSR | Передний омыватель |
| FSCM | Топливная система |
| FSCMA/ENT SOL | Топливная система, соленоид вентиляции |
| HEATING MAT SW | Переключатель нагревательного коврика |
| HTD SEAT PWR | Подогрев сидений |
| HVAC BLWR | Климат-контроль, вентилятор кондиционирования |
| IPC | Сборка приборной панели |
| ISRVM/RCM | Внутреннее зеркало, модуль дистанционного компаса |
| KEY CAPTURE | Захват ключа |
| L/GATE | Багажная дверь |
| LOGISTIC MODE | Логистический режим |
| OSRVM | Боковые зеркала |
| PASS PWR WNDW | Электростеклоподъёмник пассажира |
| PWR DIODE | Силовой диод |
| PWR MODING | Режим питания |
| RADIO | Радио |
| RR FOG | Подогрев заднего стекла |
| RUN 2 | Питание аккумулятора при запуске ключа |
| RUN/CRNK | Запуск/заведение |
| SDM (BATT) | Модуль диагностики безопасности (аккумулятор) |
| SDM (IGN 1) | Модуль диагностики безопасности (зажигание) |
| SPARE | — |
| S/ROOF | Люк в крыше |
| S/ROOF BATT | Аккумулятор люка в крыше |
| SSPS | Рулевое управление с электроусилителем |
| STR/WHL SW | Руль |
| TRLR | Прицеп |
| TRLR BATT | Аккумулятор прицепа |
| XBCM | Экспортный модуль управления кузовом |
| XM/HVAC/DLC | XM спутниковое радио, климат-контроль, соединение с данными |
2017
Моторный отсек
Назначение предохранителей в моторном отсеке (2017)
| Название | Цепь |
|---|---|
| ABS | Антиблокировочная система тормозов |
| A/C | Климат-контроль, система кондиционирования |
| AUX PUMP | Вспомогательный насос |
| BATT1 | Блок предохранителей приборной панели |
| BATT2 | Блок предохранителей приборной панели |
| BATT3 | Блок предохранителей приборной панели |
| BCM | Модуль управления кузовом |
| DEF HTR | Нагреватель дизельной выхлопной жидкости |
| ECM1 | Модуль управления двигателем |
| ECM2 | Модуль управления двигателем |
| ECM PWR TRN | Модуль управления двигателем, силовая установка |
| ENGSNSR | Датчики двигателя |
| EPB | Электрический стояночный тормоз |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LT | Дальний свет (левый) |
| HI BEAM RT | Дальний свет (правый) |
| HORN | Сигнал |
| HTD WASH/MIR | Подогрев омыватель, подогрев боковых зеркал |
| IGN COIL B | Катушка зажигания |
| LO BEAM LT | Ближний свет (левый) |
| LO BEAM RT | Ближний свет (правый) |
| NOX SNSR | Датчик NOx |
| PRK LP LT | Габаритные огни (левый) |
| PRK LP RT/LIFT GATE | Габаритные огни (правый), багажная дверь |
| PWM FAN | Вентилятор с ШИМ-регулировкой |
| REAR DEFOG | Подогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | — |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления трансмиссией |
| TRLR PRL LP | Габаритные огни прицепа |
Приборная панель
Назначение предохранителей в приборной панели (2017)
| Название | Цепь |
|---|---|
| APO JACK (CONSOLE) | Розетка (центральная консоль) |
| APO JACK (REAR CARGO) | Розетка (багажный отсек) |
| AUDIO/KEY CAPTURE | Аудиосистема, захват ключа |
| AWDA/ENT | Полный привод, вентиляция |
| BCM (CTSY) | Осветительные приборы салона |
| BCM (DIMMER) | Освещение приборной панели |
| BCM (INT LIGHT TRLR FOG) | Освещение салона, задний противотуманный фонарь прицепа |
| BCM (PRK/TRN) | Габаритные огни, поворотники |
| BCM (STOP) | Стоп-сигналы |
| BCM (TRN SIG) | Поворотники |
| BCM (VBATT) | Напряжение аккумулятора |
| CLSTR | Приборная панель |
| DC/DC CONVERTER | Постоянный ток, преобразователь DC/DC |
| DRL | Дневные ходовые огни |
| DR/LCK | Замок двери водителя |
| DRVR PWR SEAT | Электрорегулировка сиденья водителя |
| DRV/PWR WNDW | Электростеклоподъёмник водителя |
| ERAGLONASS | Экстренная помощь на дороге Glonass |
| F/DOOR LOCK | Лючок топливного бака |
| FRT WSR | Передний омыватель |
| FSCM | Топливная система |
| FSCMA/ENT SOL | Топливная система, соленоид вентиляции |
| HEATING MAT SW | Переключатель нагревательного коврика |
| HTD SEAT PWR | Подогрев сидений |
| HVAC BLWR | Климат-контроль, вентилятор кондиционирования |
| IPC | Сборка приборной панели |
| ISRVM/RCM | Внутреннее зеркало, модуль дистанционного компаса |
| L/GATE | Багажная дверь |
| LOGISTIC MODE | Логистический режим |
| OSRVM | Боковые зеркала |
| PAKS | Пассивный активный бесключевой запуск |
| PASS PWR WNDW | Электростеклоподъёмник пассажира |
| PWR DIODE | Силовой диод |
| PWR MODING | Режим питания |
| RR FOG | Подогрев заднего стекла |
| RR HEAT SEAT | Подогрев задних сидений |
| RUN 2 | Питание аккумулятора при запуске ключа |
| RUN/CRNK | Запуск/заведение |
| RVC | Камера заднего вида |
| RVS/HVAC/DLC | Боковые зеркала, климат-контроль, соединение с данными |
| SCRPM | Модуль питания селективного каталитического восстановления |
| SDM (BATT) | Модуль диагностики безопасности (аккумулятор) |
| SDM (IGN 1) | Модуль диагностики безопасности (зажигание) |
| SPARE | — |
| S/ROOF / FOLDING MIRROR | Люк в крыше, складывание зеркал |
| S/ROOF BATT | Аккумулятор люка в крыше |
| SSPS | Рулевое управление с электроусилителем |
| STR/WHL SW | Руль |
| TRLR | Прицеп |
| TRLR BATT | Аккумулятор прицепа |
| XBCM | Экспортный модуль управления кузовом |
