Субкомпактный кроссовер Opel Crossland X (Vauxhall Crossland X) доступен с 2017 года по настоящее время. Здесь вы найдете схемы коробок предохранителей для Opel Crossland X 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Crossland X / Vauxhall Crossland X 2017-2020
Расположение коробки предохранителей

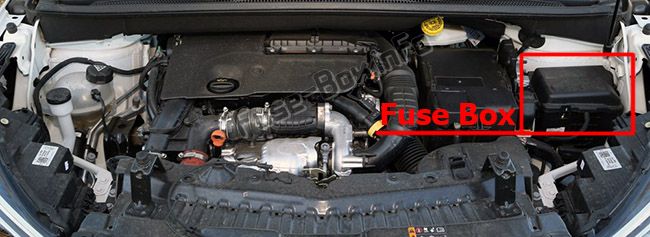

Коробка предохранителей находится в передней левой части моторного отсека.
Отсоедините крышку и снимите ее.
Схема коробки предохранителей
Назначение предохранителей в моторном отсеке
| № | Цепь |
|---|---|
| 1 | Вентилятор системы климат-контроля |
| 2 | — |
| 3 | Коробка предохранителей кузова |
| 4 | — |
| 5 | Коробка предохранителей панели приборов |
| 6 | Охлаждение двигателя |
| 7 | Модуль управления кузовом |
| 8 | Двигатель управления топливным насосом |
| 9 | Управление двигателем |
| 10 | Управление двигателем |
| 11 | Управление двигателем |
| 12 | Охлаждение двигателя |
| 13 | Модуль управления кузовом |
| 14 | Интеллектуальный датчик аккумулятора |
| 15 | — |
| 16 | Передний противотуманный фонарь |
| 17 | — |
| 18 | Дальний свет правый |
| 19 | Дальний свет левый |
| 20 | Двигатель управления топливным насосом |
| 21 | Стартер |
| 22 | — |
| 23 | Стартер |
| 24 | Фаркоп |
| 25 | Коробка предохранителей панели приборов |
| 26 | Модуль управления трансмиссией |
| 27 | Модуль управления кузовом |
| 28 | Модуль управления двигателем |
| 29 | Передний стеклоочиститель |
| 30 | Модуль управления кузовом |
Расположение коробки предохранителей
В автомобилях с левым рулем коробка предохранителей находится за крышкой в панели приборов.
Отсоедините крышку сбоку и снимите.
В автомобилях с правым рулем она расположена за крышкой в бардачке.
Откройте бардачок и снимите крышку.
Схема коробки предохранителей
Назначение предохранителей на левой стороне панели приборов
| № | Цепь |
|---|---|
| 1 | Внутреннее зеркало / Система выхлопа / Электроусилитель руля / Датчик сцепления / LPG / Регулировка внешних зеркал / Индуктивная зарядка |
| 2 | — |
| 3 | Фаркоп |
| 4 | Сигнал |
| 5 | Насос омывателя лобового стекла передний/задний |
| 6 | Насос омывателя лобового стекла передний/задний |
| 7 | Подогрев рулевого колеса |
| 8 | Задний стеклоочиститель |
| 9 | — |
| 10 | Центральный замок |
| 11 | Центральный замок |
| 12 | Приборная панель |
| 13 | Система климат-контроля / USB |
| 14 | Модуль OnStar или BTA |
| 15 | Приборная панель / Система климат-контроля |
| 16 | Тормоз / Стартер / Отключение удерживаемого питания |
| 17 | Приборная панель |
| 18 | Расширенная парковочная помощь |
| 19 | Верхний колонный модуль / Модуль управления прицепом |
| 20 | — |
| 21 | Система охранной сигнализации / Кнопка запуска |
| 22 | Датчик дождя / Камера |
| 23 | Модуль двери |
| 24 | Расширенная парковочная помощь / Камера / Инфотейнмент |
| 25 | Подушка безопасности |
| 26 | Верхний колонный модуль |
| 27 | Система охранной сигнализации |
| 28 | — |
| 29 | Инфотейнмент |
| 30 | — |
| 31 | Инфотейнмент |
| 32 | Розетка питания передняя |
| 33 | — |
| 34 | Подогрев внешних зеркал / Модуль двери |
| 35 | Приборная панель / Выключатель света / Расширенная парковочная помощь / Модуль управления трансмиссией |
| 36 | Вежливый свет / Свет козырьков / Свет бардачка |
Расположение коробки предохранителей
В автомобилях с левым рулем она расположена за крышкой в бардачке.
Откройте бардачок, снимите крышку, снимите кронштейн.
В автомобилях с правым рулем коробка предохранителей находится за крышкой в панели приборов.
Отсоедините крышку сбоку и снимите.
Схема коробки предохранителей
Назначение предохранителей на правой стороне панели приборов
| № | Цепь |
|---|---|
| 1 | Подогрев заднего стекла |
| 2 | Подогрев внешних зеркал |
| 3 | Переднее стеклоподъемник |
| 4 | Блок управления двери водителя |
| 5 | Задний стеклоподъемник |
| 6 | Подогрев сидений |
| 7 | — |
| 8 | Инфотейнмент |
| 9 | — |
| 10 | Розетка питания задняя |
| 11 | — |
| 12 | — |
