В этой статье мы рассматриваем Opel Zafira второго поколения (Vauxhall Zafira), выпускавшийся с 2005 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Opel Zafira B 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Opel Zafira B / Vauxhall Zafira B 2006-2014
Расположение блока предохранителей

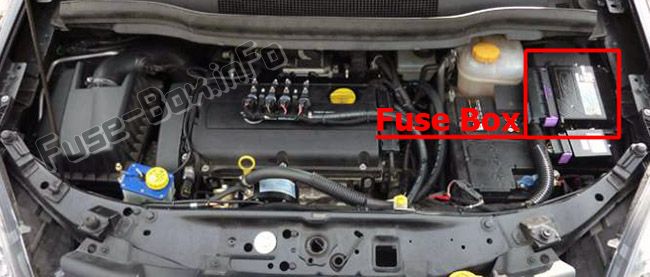

Расположен в передней левой части моторного отсека.
Вставьте отвертку в отверстие насколько возможно глубоко и наклоните ее в сторону. Откройте крышку вверх и снимите ее.
Схема блока предохранителей
Блок предохранителей имеет два разных варианта назначения предохранителей в зависимости от варианта блока предохранителей в багажнике.
Версия A
Назначение предохранителей в сочетании с версией A блока предохранителей в багажнике
| № | Цепь |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Вентилятор салона электронного климат-контроля |
| 4 | Вентилятор салона системы отопления и кондиционирования |
| 5 | Вентилятор радиатора |
| 6 | Вентилятор радиатора |
| 7 | Центральный замок |
| 8 | Омыватель лобового стекла, омыватель заднего стекла |
| 9 | Обогрев заднего стекла, обогрев боковых зеркал |
| 10 | Диагностический разъем |
| 11 | Приборы |
| 12 | Мобильный телефон, инфотейнмент-система, дисплей |
| 13 | Подсветка салона |
| 14 | Стеклоочиститель лобового стекла |
| 15 | Стеклоочиститель лобового стекла |
| 16 | Гудок, ABS, выключатель стоп-сигналов, система кондиционирования |
| 17 | Подогрев топливного фильтра дизеля или система кондиционирования |
| 18 | Стартер |
| 19 | — |
| 20 | Гудок |
| 21 | Электроника двигателя |
| 22 | Электроника двигателя |
| 23 | Регулировка дальности света фар |
| 24 | Топливный насос |
| 25 | — |
| 26 | Электроника двигателя |
| 27 | Отопление, система кондиционирования, датчик качества воздуха |
| 28 | — |
| 29 | Рулевое управление с усилителем |
| 30 | Электроника двигателя |
| 31 | Стеклоочиститель заднего стекла |
| 32 | Выключатель стоп-сигналов |
| 33 | Регулировка дальности света фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя |
| 34 | Блок управления рулевой колонкой |
| 35 | Инфотейнмент-система |
| 36 | Прикуриватель, передняя розетка |
Версия B
Назначение предохранителей в сочетании с версией B блока предохранителей в багажнике
| № | Цепь |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Вентилятор салона электронного климат-контроля |
| 4 | Вентилятор салона системы отопления и кондиционирования |
| 5 | Вентилятор радиатора |
| 6 | Вентилятор радиатора |
| 7 | Система омывателя лобового стекла |
| 8 | Гудок |
| 9 | Система омывателя фар |
| 10 | Аварийное разблокирование центрального замка |
| 11 | — |
| 12 | — |
| 13 | Противотуманные фары |
| 14 | Стеклоочиститель лобового стекла |
| 15 | Стеклоочиститель лобового стекла |
| 16 | Электроника блока управления, система Open&Start, ABS, выключатель стоп-сигналов |
| 17 | Подогрев топливного фильтра дизеля |
| 18 | Стартер |
| 19 | Электроника трансмиссии |
| 20 | Система кондиционирования |
| 21 | Электроника двигателя |
| 22 | Электроника двигателя |
| 23 | Адаптивное переднее освещение, регулировка дальности света фар |
| 24 | Топливный насос |
| 25 | Электроника трансмиссии |
| 26 | Электроника двигателя |
| 27 | Рулевое управление с усилителем |
| 28 | Электроника трансмиссии |
| 29 | Электроника трансмиссии |
| 30 | Электроника двигателя |
| 31 | Адаптивное переднее освещение, регулировка дальности света фар |
| 32 | Тормозная система, система кондиционирования, выключатель сцепления |
| 33 | Адаптивное переднее освещение, регулировка дальности света фар, выключатель света |
| 34 | Блок управления рулевой колонкой |
| 35 | Инфотейнмент-система |
| 36 | Мобильный телефон, инфотейнмент-система, дисплей |
Расположение блока предохранителей
Блок предохранителей находится за крышкой с левой стороны багажного отделения.
Нажмите на фиксаторы вперед и снимите крышку
Схема блока предохранителей версия A
Назначение предохранителей в блоке багажного отделения версия A
| № | Цепь |
|---|---|
| 1 | Противотуманные фары |
| 2 | Задняя розетка |
| 3 | Розетка багажного отделения |
| 4 | Фары заднего хода |
| 5 | Задние стеклоподъемники |
| 6 | Система кондиционирования |
| 7 | Передние стеклоподъемники |
| 8 | Обогрев боковых зеркал |
Чтобы заменить предохранитель, снимите соответствующую защитную крышку.
Схема блока предохранителей версия B
Назначение предохранителей в блоке багажного отделения версия B
| № | Цепь |
|---|---|
| 1 | Передние стеклоподъемники |
| 2 | — |
| 3 | Приборы |
| 4 | Отопление, система кондиционирования, электронный климат-контроль |
| 5 | Подушки безопасности |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Обогрев заднего стекла |
| 12 | Стеклоочиститель заднего стекла |
| 13 | Система помощи при парковке |
| 14 | Отопление, система кондиционирования |
| 15 | — |
| 16 | Распознавание занятости сиденья, система Open&Start |
| 17 | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало |
| 18 | Приборы, переключатели |
| 19 | — |
| 20 | CDC |
| 21 | Обогрев боковых зеркал |
| 22 | — |
| 23 | Задние стеклоподъемники |
| 24 | Диагностический разъем |
| 25 | — |
| 26 | Электропривод складывания боковых зеркал |
| 27 | Ультразвуковой датчик, сигнализация |
| 28 | — |
| 29 | Прикуриватель, передняя розетка |
| 30 | Задняя розетка |
| 31 | — |
| 32 | — |
| 33 | Система Open&Start |
| 34 | — |
| 35 | Задняя розетка |
| 36 | Розетка для буксировочного оборудования |
| 37 | — |
| 38 | Центральный замок, клемма 30 |
| 39 | Обогрев левого сиденья |
| 40 | Обогрев правого сиденья |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | — |
