В этой статье мы рассмотрим Peugeot 508 второго поколения, доступный с 2018 года по настоящее время. Здесь вы найдете схемы коробок предохранителей Peugeot 508 (2018 и 2019), информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Peugeot 508 2018-2019…
Блок предохранителей на приборной панели

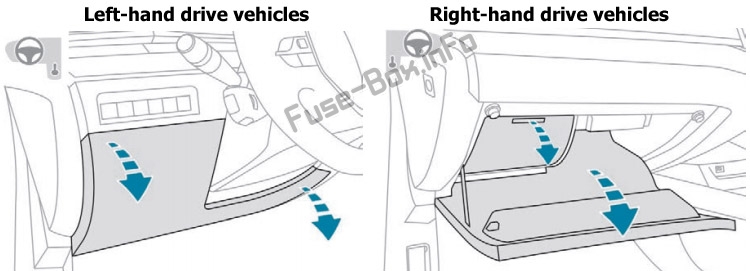

Автомобили с левым рулем:
Отсоедините крышку, потянув за верхний левый угол, затем правый; Полностью снимите крышку.
Автомобили с правым рулем:
Откройте бардачок, нажмите на центральную ручку крышки блока предохранителей, полностью опустите крышку.
Моторный отсек
Блок предохранителей расположен в моторном отсеке рядом с аккумулятором.
2018
Блок предохранителей на приборной панели 1
Назначение предохранителей в блоке предохранителей на приборной панели 1 (2018)
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 10 A | Электрохромные зеркала. |
| F3 | 5 A | Адаптивные 3D задние фонари. |
| F4 | 15 A | Сигнал. |
| F5 | 20 A | Насос заднего омывателя (SW). |
| F6 | 20 A | Насос переднего омывателя. |
| F7 | 10 A | Задние USB-разъемы. |
| F8 | 20 A | Задний дворник (SW). |
| F10 | 30 A | Центральный замок. |
| F11 | 30 A | Блокировка/разблокировка багажника. |
| F14 | 5 A | Вызовы экстренной помощи и тревоги, блок управления сигнализацией. |
| F24 | 5 A | Усилитель Hi-Fi. |
| F27 | 5 A | Сирена сигнализации. |
| F29 | 20 A | Аудиосистема с сенсорным экраном. |
| F31 | 15 A | Задний разъем 12 В. |
| F32 | 15 A | Прикуриватель/Передний разъем 12 В. |
Блок предохранителей на приборной панели 2
Назначение предохранителей в блоке предохранителей на приборной панели 2 (2018)
| № | Номинал (А) | Функции |
|---|---|---|
| F2 | 10 A | Подогрев боковых зеркал. |
| F3 | 40 A | Передние окна с автоматическим подъемом. |
| F4 | 15 A | Панель управления дверью водителя, запоминание положения электрических сидений. |
| F5 | 40 A | Задние окна с автоматическим подъемом. |
| F6 | 15 A | Разъем 12 В в багажнике. |
| F7 | 30 A | Подогрев сидений. |
| F10 | 20 A | Блок интерфейса прицепа. |
| F12 | 25 A | Усилитель Hi-Fi. |
Блок предохранителей в пассажирском отсеке
Назначение предохранителей в пассажирском отсеке (2018)
| № | Номинал (А) | Функции |
|---|---|---|
| F36 | 30 A | Панорамная люк-крыша. |
| F37 | 30 A | Шторка панорамной люк-крыши. |
| F38 | 30 A | Электрические сиденья. |
| F39 | 30 A | Блок автоматизированной крышки багажника. |
| F40 | 25 A | Дополнительный обогрев. |
Блок интерфейса прицепа
Назначение предохранителей в блоке интерфейса прицепа (2018)
| № | Номинал (А) | Функции |
|---|---|---|
| F36 | 20 A | Стоп-сигналы, габаритные огни заднего хода (прицеп). |
| F37 | 20 A | Габаритные огни, указатели поворота (прицеп). |
| F38 | 20 A | Внутреннее освещение (авантрахер). |
| F40 | 2 A | Звуковой сигнал (прицеп). |
Моторный отсек
Назначение предохранителей в моторном отсеке (2018)
| № | Номинал (А) | Функции |
|---|---|---|
| F5 | 50 A | Правые указатели поворота, передние правые габаритные огни, правые стоп-сигналы, левые огни заднего хода, правые противотуманные фары. |
| F16 | 20 A | Дневные ходовые огни. |
| F18 | 10 A | Правая фара дальнего света. |
| F19 | 10 A | Левая фара дальнего света. |
| F24 | 40 A | Блок интерфейса прицепа. |
| F27 | 25 A | Правая фара ближнего света, правые огни заднего хода, левые противотуманные фары, задние левые габаритные огни, дополнительный стоп-сигнал. |
| F29 | 40 A | Стеклоочистители лобового стекла. |
| F32 | 80 A | Левая фара ближнего света, статические поворотные огни, боковые повторители указателей поворота, левые указатели поворота, передние левые и задние правые габаритные огни, левые стоп-сигналы, подсветка номерного знака. |
