В этой статье мы рассматриваем SEAT Ibiza четвёртого поколения (6P) после второго рестайлинга, выпускавшуюся с 2016 по 2017 год. Здесь вы найдёте схемы блоков предохранителей SEAT Ibiza 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Расположение предохранителей SEAT Ibiza 2016-2017



Цвет Номинал (А)
Чёрный 1
Фиолетовый 3
Светло-коричневый 5
Коричневый 7.5
Красный 10
Синий 15
Жёлтый 20
Белый или прозрачный 25
Зелёный 30
Оранжевый 40

Салон

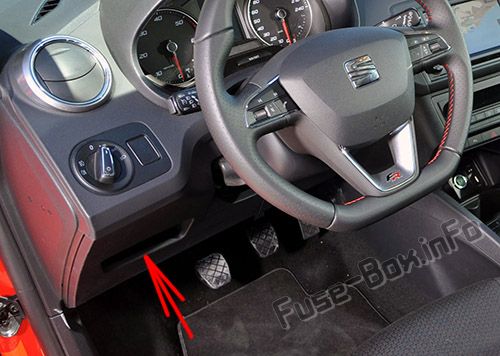

Предохранители расположены слева на приборной панели (за панелью).Расположение предохранителей в салоне: SEAT Ibiza (2016, 2017)

Моторный отсек

Расположение предохранителей в моторном отсеке: SEAT Ibiza (2016, 2017)

2016

Приборная панель (2016)

Схема блока предохранителей приборной панели: SEAT Ibiza (2016)

Назначение предохранителей в приборной панели (2016)

№ Потребитель/Номинал (А)
1 Левые фары 40
2 Центральный замок 40
3 Питание C63 (30 Power) 30
4 Реле PTC (подогрев двигателя) 50
5 Левый стоечный разъём A, контакт 22 (мотор для закрытия окна со стороны водителя) 30
6 Для закрытия заднего левого окна (мотор) 30
7 Сигнал 20
9 Панорамная крыша 30
10 Активная подвеска 7.5
11 Реле системы мойки фар 30
12 Дисплей MIB 5
13 (RL-15) Питание SIDO KI.15 (входы 29 и 55) 30
14 Извлечение ключа зажигания, диагностика, рычаг фар (аварийная сигнализация), включение ближнего/габаритного света (поворотные огни) 7.5
15 Управление воздухом и нагревом (питание), рычаг автоматической коробки передач 7.5
16 Приборная панель 5
17 Датчик ДВА, сирена сигнализации 7.5
23 Двойной насос омывателя лобового стекла 7.5
24 Подогрев двигателя, блок управления подогревом (питание) 30
26 Розетка реле 12В 5
27 Мотор заднего стеклоочистителя 15
28 Прикуриватель 20
29 Блок управления подушками безопасности, лампа предупреждения о desactivации подушки безопасности 10
30 Задний ход, джойстики зеркал, RKA, включение подогрева сидений, внутр. давление К/В, управление нагревом К/В (питание), электрохромное зеркало, управление PDC, включение передних и задних противотуманных фар (поворотные огни). 7.5
31 Датчик уровня топлива 5
32 Фары AFS, регулятор фар (сигнал и регулировка), LWR Cent, диагностика, рычаг передних фар (включение), Dimmer (регулировка фар) 7.5
33 Реле Start-Stop, датчик сцепления 5
34 Подогрев форсунок 5
35 Дополнительная диагностика 10
36 Подогрев сидений 10
37 Питание управления Soundaktor, питание GRA, центральное питание вентилятора радиатора 5
38 Правые фары A/66 питание 40
39 Насос ABS (задний аккумулятор) 40
41 Подогрев заднего стекла 30
42 Управление окнами со стороны пассажира 30
43 Управление задним правым окном 30
44 Камера заднего вида 10
45 Питание рычага стеклоочистителя, диагностика 10
46 Дополнительная электрическая розетка для багажника 20
47 Вентиль ABS (задний аккумулятор) 25
49 Реле EKP TDI (питание топливного насоса) 30
49 Реле EKP MPI (питание топливного насоса) 20
49 Управление датчиком насоса TFSI 15
50 Мультимедийное радио (питание) 20
51 Подогрев зеркал 10
53 Датчик дождя 5
54 30 ZAS (замок зажигания) 5
55 Подогрев сидений 10
Блок управления 2:
1 Лямбда-зонды 15
2 Мотор вакуумного насоса 20
2 Предварительно подключённый мотор (насос охлаждающей жидкости, распределитель переменных клапанов, фильтр соленоидного клапана активного углерода, клапан давления, впускной клапан вторичного воздуха) 10

Моторный отсек (2016)

Схема блока предохранителей под капотом: SEAT Ibiza (2016)

Назначение предохранителей в моторном отсеке (2016)

№ Потребитель Номинал (А)
1 Вентилятор, конденсор 40
1 Вентилятор TK8, конденсор 50
2 Свечи накаливания 50
3 Насос ABS 40
3 EMBOX2-13 (TA8) 20
4 Фаза 2 свечей накаливания PTC 50
5 Фаза 3 свечей накаливания PTC 50
6 BDM, 30 ReF 5
7 MSG (KL30) 7.5
8 Стеклоочистители лобового стекла 30
9 Управление автоматической коробкой передач, блок AQ160 30
10 Вентиль ABS 25
10 EMBOX2-11 (TA8) 5
12 Форсунки, регулятор дозирования топлива TDI, датчик температуры выхлопа TA8 10
13 Датчик сервопривода 5
14 Насос охлаждающей жидкости высокой/низкой температуры, датчик (реле EKP) 10
15 50 управление мотором диагностика 5
16 Мотор стартера 30
17 Управление мотором (MSG KL87) 20
18 Реле PTC, датчик TOG, клапаны двигателя, вентилятор PWM 10
19 Внутренние вспомогательные предохранители 30
20 Реле свечей накаливания, Heizrohr 5
20 Катушка зажигания 20

2017

Приборная панель (2017)

Схема блока предохранителей приборной панели: SEAT Ibiza (2017)

Назначение предохранителей в приборной панели (2017)

№ Потребитель/Номинал (А)
1 Левые фары 40
2 Центральный замок 40
3 Питание C63 (30 Power) 30
4 Реле PTC (подогрев двигателя) 50
5 Левый стоечный разъём A, контакт 22 (мотор для закрытия окна со стороны водителя) 30
6 Для закрытия заднего левого окна (мотор) 30
7 Сигнал 20
9 Панорамная крыша 30
10 Активная подвеска 7.5
11 Реле системы мойки фар 30
12 Дисплей MIB 5
13 (RL-15) Питание SIDO KI.15 (входы 29 и 55) 30
14 Извлечение ключа зажигания, диагностика, рычаг фар (аварийная сигнализация), включение ближнего/габаритного света (поворотные огни) 7.5
15 Управление воздухом и нагревом (питание), рычаг автоматической коробки передач 7.5
16 Приборная панель 5
17 Датчик ДВА, сирена сигнализации 7.5
23 Двойной насос омывателя лобового стекла 7.5
24 Подогрев двигателя, блок управления подогревом (питание) 30
26 Розетка реле 12В 5
27 Мотор заднего стеклоочистителя 15
28 Прикуриватель 20
29 Блок управления подушками безопасности, лампа предупреждения о desactivации подушки безопасности 10
30 Задний ход, джойстики зеркал, RKA, включение подогрева сидений, внутр. давление К/В, управление нагревом К/В (питание), электрохромное зеркало, управление PDC, включение передних и задних противотуманных фар (поворотные огни). 7.5
31 Датчик уровня топлива 5
32 Фары AFS, регулятор фар (сигнал и регулировка), LWR Cent, диагностика, рычаг передних фар (включение), Dimmer (регулировка фар) 7.5
33 Реле Start-Stop, датчик сцепления 5
34 Подогрев форсунок 5
35 Дополнительная диагностика 10
36 Подогрев сидений 10
37 Питание управления Soundaktor, питание GRA, центральное питание вентилятора радиатора 5
38 Правые фары A/66 питание 40
39 Насос ABS (задний аккумулятор) 40
41 Подогрев заднего стекла 30
42 Управление окнами со стороны пассажира 30
43 Управление задним правым окном 30
44 Камера заднего вида 10
45 Питание рычага стеклоочистителя, диагностика 10
46 Дополнительная электрическая розетка для багажника 20
47 Вентиль ABS (задний аккумулятор) 25
49 Реле EKP TDI (питание топливного насоса) 30
49 Реле EKP MPI (питание топливного насоса) 20
49 Управление датчиком насоса TFSI 15
50 Мультимедийное радио (питание) 20
51 Подогрев зеркал 10
53 Датчик дождя 5
54 30 ZAS (замок зажигания) 5
55 Подогрев сидений 10

Моторный отсек (2017)

Схема блока предохранителей под капотом: SEAT Ibiza (2017)

Назначение предохранителей в моторном отсеке (2017)

№ Потребитель Номинал (А)
1 Вентилятор, конденсор 40
1 Вентилятор TK8, конденсор 50
2 Свечи накаливания 50
3 Насос ABS 40
2 EMBOX2-13 (TA8) 20
4 Фаза 2 свечей накаливания PTC 40
5 Фаза 3 свечей накаливания PTC 40
6 BDM, 30 ReF 5
7 MSG (KUO) 7.5
8 Стеклоочистители лобового стекла 30
9 Управление автоматической коробкой передач, блок AQ160 30
10 Вентиль ABS 25
10 EMBOX2-11 (TA8) 5
11 Мотор вакуумного насоса 20
12 Форсунки
12 Регулятор дозирования топлива TDI, датчик температуры выхлопа TA8 10
13 Датчик сервопривода 5
14 Насос охлаждающей жидкости высокой/низкой температуры, датчик (реле EKP) 10
15 50 управление мотором диагностика 5
16 Мотор стартера 30
17 Управление мотором (MSG KL87) 20
18 Реле PTC, датчик TOG, клапаны двигателя, вентилятор PWM 10
19 Лямбда-зонды 15
20 Реле свечей накаливания, Heizrohr 5
20 Катушка зажигания 20
20 Предварительно подключённый мотор (насос охлаждающей жидкости, распределитель переменных клапанов, фильтр соленоидного клапана активного углерода, клапан давления, впускной клапан вторичного воздуха) 10
