Электромобиль городской класс Skoda CITIGOe iV производился с 2019 по 2021 год. В этой статье вы найдете схемы блоков предохранителей для Skoda CITIGOe iV 2019, 2020 и 2021, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Skoda Citigo-e iV
Предохранители в панели приборов

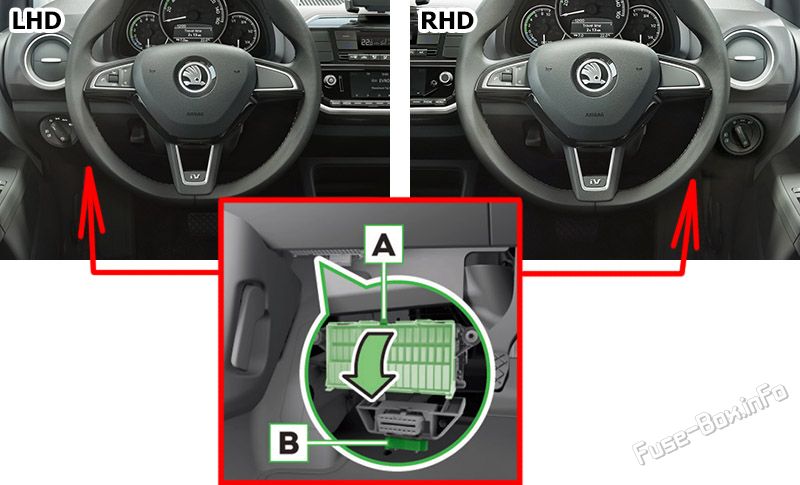

Предохранители расположены под приборной панелью.
Нажмите предохранительный фиксатор A вниз и откройте крышку блока предохранителей. Замените предохранитель с помощью клипсы B.
Схема блока предохранителей
Назначение предохранителей под приборной панелью
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 7.5A | Вставка панели приборов Блок управления двигателем |
| 2 | 7.5A | Высоковольтная батарея 1 Диагностическое соединение |
| 3 | 7.5A | Камера заднего вида |
| 4 | — | — |
| 5 | 7.5A | Блок управления электроникой рулевой колонки Блок управления бортовым питанием |
| 6 | 7.5A | Переключатель регулировки зеркал Регулятор дальности освещения фар Мотор регулировки дальности левой фары Мотор регулировки дальности правой фары |
| 7 | 10A | Электроника мощности и управления для электрического привода |
| 8 | 7.5A | Селектор передач Блок управления тормозным сервоприводом Блок управления напряжением зарядки для высоковольтной батареи Электроника мощности и управления для электрического привода |
| 9 | 7.5A | Лампа предупреждения о деактивации боковой подушки безопасности переднего пассажира Блок управления подушками безопасности |
| 10 | 7.5A | Блок управления парковочным ассистентом |
| 11 | 7.5A | Фронтальная камера для систем помощи водителю |
| 12 | — | — |
| 13 | — | — |
| 14 | 15A | Мотор стеклоочистителя заднего окна |
| 15 | 10A | Переключатель света |
| 16 | 7.5A | Реле питания клеммы 15 Блок управления электроусилителем руля |
| 17 | 15A | Блок управления электроникой рулевой колонки |
| 18 | 15A | Зарядное устройство 1 для высоковольтной батареи |
| 19 | — | — |
| 20 | 7.5A | Блок управления ABS Блок управления электроникой рулевой колонки |
| 21 | — | — |
| 22 | — | — |
| 23 | 7.5A | Блок управления двигателем |
| 24 | 15A | Блок управления электроникой рулевой колонки Переключатель мигающего света фар |
| 25 | 10A | Насос омывателя лобового стекла и заднего окна |
| 26 | 7.5A | Главное реле Вставка панели приборов |
| 27 | 7.5A | Блок управления бортовым питанием Внутреннее освещение |
| 28 | 7.5A | Диагностическое соединение |
| 29 | 7.5A | Блок управления бортовым питанием |
| 30 | 7.5A | Блок управления бортовым питанием Обогрев внешнего зеркала со стороны водителя Обогрев внешнего зеркала со стороны пассажира |
| 31 | 10A | Вентилятор радиатора |
| 32 | 15A | Блок управления бортовым питанием Поворотник/стоп-сигнал |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | 20A | Прикуриватель |
| 37 | 15A | Блок управления генератором звука двигателя |
| 38 | 20A | Радио |
| 39 | — | — |
| 40 | 15A | Блок управления двигателем |
| 41 | 20A | Блок управления бортовым питанием Центральная блокировка |
| 42 | 20A | Насос охлаждающей жидкости для высокотемпературного контура Насос циркуляции охлаждающей жидкости перед электроникой мощности и управления для электрического привода |
| 43 | 20A | Центральный модуль переключателей в панели приборов Центральный модуль переключателей 2 в панели приборов Блок управления обогревом передних сидений |
| 44 | 7.5A | Высоковольтная батарея 1 |
| 45 | 10A | Переключатель света |
| 46 | 30A | Блок управления бортовым питанием Обогрев заднего окна |
| 47 | 30A | Переключатель стеклоподъемника правой передней двери Управляющий блок стеклоподъемника в двери водителя (RHD) Замок центральной блокировки со стороны водителя |
| 48 | 20A | Блок управления бортовым питанием Высокчастотный звуковой сигнал Низкочастотный звуковой сигнал |
| 49 | 30A | Блок управления бортовым питанием Блок управления мотором стеклоочистителя |
| 50 | 20A | Блок управления бортовым питанием Левый блок задних фонарей Лампа заднего хода слева Правый блок задних фонарей Лампа заднего хода справа |
| 51 | 30A | Управляющий блок стеклоподъемника в двери водителя Блок центральной блокировки со стороны водителя (RHD) |
Предохранители за боковой крышкой панели приборов
- Вставьте плоскую отвертку в область A под боковой крышкой панели управления и отпустите крышку.
- Снимите крышку.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 7.5A | Блок управления модулем экстренного вызова и коммуникационным блоком |
| 2 | 30A | Аккумулятор давления тормозной системы |
| 3 | 7.5A | Соленоидный клапан для блокировки извлечения ключа зажигания |
| 4 | 20A | Реле вентилятора |
| 5 | 7.5A | Реле Climatronic |
| 6 | 10A | Соединение аварийного отключения Разъем обслуживания для высоковольтной системы |
| 7 | 7.5A | Блок управления Climatronic |
| 8 | 7.5A | Селектор передач Датчик дождя и света Блок управления напряжением зарядки для высоковольтной батареи |
| 9 | 15A | Блок управления бортовым питанием Ближний свет/дневные ходовые огни/дальний свет |
| 10 | 15A | Блок управления бортовым питанием Ближний свет/дневные ходовые огни/дальний свет |
| 11 | 30A | Реле обогрева лобового стекла |
| 12 | 30A | Реле обогрева лобового стекла 2 |
Панель реле
| № | Реле |
|---|---|
| 1 | Реле питания клеммы 75 1 |
| 2 | Реле питания клеммы 15 |
| 3 | Реле обогрева лобового стекла |
| 4 | Главное реле |
| 5 | не назначено |
| 6 | Реле обогрева лобового стекла 2 |
| 7 | Реле Climatronic |
| 8 | не назначено |
| 9 | не назначено |
| 10 | Реле вентилятора |
| 11 | не назначено |
| 12 | не назначено |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Ампер | Функция/компонент |
|---|---|---|
| SA1 | 250A | Электроника мощности и управления для электрического привода |
| SA2 | — | — |
| SA3 | 150A | Держатель предохранителей C (под приборной панелью) Держатель предохранителей D (в конце приборной панели) Реле питания клеммы 15 |
| SA4 | 50A | Блок управления электроусилителем руля |
| SA5 | 40A | Блок управления ABS |
| SA6 | 40A | Вентилятор радиатора |
| SA7 | 50A | Блок управления тормозным сервоприводом |
| SB1 | 30A | Блок управления ABS/ESC |
| SB2 | 7.5A | Блок управления тормозным сервоприводом |
| SB3 | 7.5A | Выключатель зажигания/стартера / Рычаг под рулевым колесом |
| SB4 | 10A | Блок управления ABS/ESC |
| SB5 | 7.5A | Блок управления монитором батареи Блок управления бортовым питанием |
| SB6 | 30A | Выключатель зажигания/стартера |
