В этой статье мы рассмотрим Skoda Fabia второго поколения (5J), выпускавшуюся с 2007 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Skoda Fabia 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Skoda Fabia 2007-2014
| Цвет | Максимальный ток (А) |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7,5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |

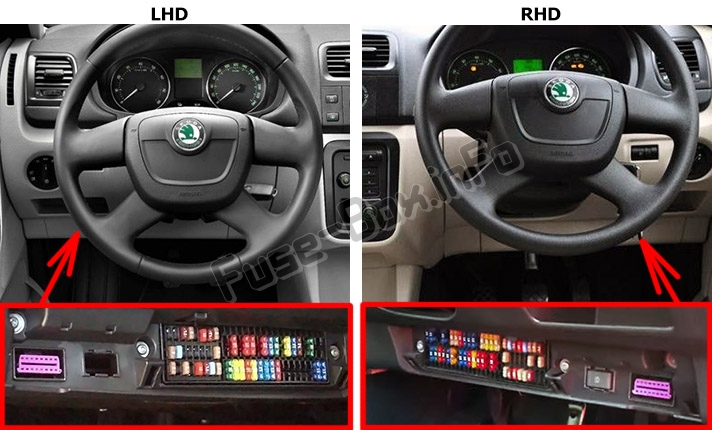

Расположение блока предохранителей
Блок предохранителей расположен за крышкой под рулевым колесом.
Схема блока предохранителей
Для автомобилей с левым рулем
Для автомобилей с правым рулем
Назначение предохранителей
| № | Потребитель энергии | А |
|---|---|---|
| 1 | Не назначен | |
| 2 | START-STOP | 5 |
| 3 | Кластер приборов, регулировка дальнего света фар | 7,5 |
| 4 | Блок управления ABS | 5 |
| 5 | Бензиновый двигатель: Система круиз-контроля | 5 |
| 6 | Свет заднего хода (механическая коробка передач) | 10 |
| 7 | Зажигание | 15 |
| 7 | Блок управления двигателем автоматической коробки передач | 7,5 |
| 8 | Выключатель педали тормоза, вентилятор охлаждения | 5 |
| 9 | Элементы управления отоплением, блок управления системой кондиционирования воздуха, парктроник, блок управления поворотными фонарями, вентилятор охлаждения | 5 |
| 10 | Кондиционер (действует только в некоторых странах) | 7,5 |
| 11 | Регулировка зеркал | 5 |
| 12 | Блок управления распознаванием прицепа | 5 |
| 13 | Блок управления автоматической коробкой передач | 5 |
| 14 | Мотор галогенных проекторных фар с функцией поворотного света | 10 |
| 15 | Navegation PDA | 5 |
| 16 | Электрогидравлическое рулевое управление | 5 |
| 17 | START-STOP-радио | 10 |
| Дневные ходовые огни | 7,5 | |
| 18 | Подогрев зеркал | 5 |
| 19 | S-contact | 5 |
| 20 | Блок управления двигателем | 5 |
| 20 | Блок управления двигателем | 7,5 |
| 20 | Реле топливного насоса | 15 |
| 20 | Блок управления топливным насосом | 15 |
| 21 | Свет заднего хода, противотуманные фары с функцией «CORNER» | 10 |
| 22 | Элементы управления отоплением, блок управления системой кондиционирования воздуха, парктроник, мобильный телефон, кластер приборов, датчик угла поворота руля, ESP, блок управления напряжением автомобиля, многофункциональное рулевое колесо | 7,5 |
| 23 | Внутреннее освещение, подсветка отделения для хранения и багажного отсека, габаритные огни | 15 |
| 24 | Центральный блок управления автомобиля | 5 |
| 25 | Подогрев сидений | 20 |
| 26 | Стеклоочиститель заднего стекла | 10 |
| 27 | Не назначен | |
| 28 | Бензиновый двигатель: Клапан AKF, бензиновый двигатель: Управляющая заслонка | 10 |
| 29 | Впрыск, водяной насос | 10 |
| 30 | Топливный насос | 15 |
| 30 | Зажигание | 20 |
| 30 | Система круиз-контроля, управление реле PTC | 5 |
| 31 | Лямбда-зонд | 10 |
| 32 | Насос высокого давления, клапан давления | 15 |
| 33 | Блок управления двигателем | 30/15 |
| 34 | Блок управления двигателем | 15 |
| 34 | Вакуумный насос | 20 |
| 35 | Питание замка зажигания | 5 |
| 36 | Дальний свет | 15 |
| 37 | Задний противотуманный фонарь | 7,5 |
| 38 | Противотуманные фары | 10 |
| 39 | Вентилятор | 30 |
| 40 | Подогрев форсунок омывателя лобового стекла, система очистки лобового стекла | 15 |
| 41 | Не назначен | |
| 42 | Обогрев заднего стекла | 25 |
| 43 | Сигнал | 20 |
| 44 | Стеклоочиститель лобового стекла | 20 |
| 45 | Центральный блок управления системой комфорта | 25/10 |
| 46 | Сигнализация | 15 |
| 47 | Прикуриватель, розетка в багажном отсеке (Если двигатель выключен, один подключенный электрический компонент может разрядить аккумулятор) | 15 |
| 48 | ABS, START-STOP — преобразователь DC/DC ESP | 15 |
| 49 | Поворотные огни, стоп-сигналы | 15 |
| 50 | START-STOP — преобразователь DC/DC инфотейнмент | 30 |
| 50 | Радио | 10 |
| 51 | Электростеклоподъемники (передние и задние) — левая сторона | 25 |
| 52 | Электростеклоподъемники (передние и задние) — правая сторона | 25 |
| 53 | Габаритный огонь — левая сторона | 5 |
| 53 | Электропривод сдвижной/раздвижной крыши | 25 |
| 54 | START-STOP — кластер приборов | 5 |
| 54 | Сигнализация | 15 |
| 55 | Блок управления автоматической коробкой передач DSG | 30 |
| 56 | Система очистки фар | 25 |
| 56 | Габаритный огонь — правая сторона | 5 |
| 57 | Левый ближний свет, регулировка дальности фар | 15 |
| 58 | Правая ближняя фара | 15 |
Расположение блока предохранителей
Аккумулятор: Крышка предохранителей
Схема блока предохранителей
| № | Потребитель энергии | А |
|---|---|---|
| 1 | Генератор | 175 |
| 2 | Не назначен | |
| 3 | Салон | 80 |
| 4 | Электрическая система дополнительного отопления | 60 |
| 5 | Салон | 40 |
| 6 | Свечи накаливания, вентилятор охлаждения | 50 |
| 7 | Электрогидравлическое рулевое управление | 50 |
| 8 | ABS или TCS или ESP | 25 |
| 9 | Вентилятор радиатора | 30 |
| 10 | Вентилятор радиатора | 5 |
| 11 | ABS или TCS или ESP | 40 |
| 12 | Центральный блок управления | 5 |
| 13 | Автоматическая коробка передач | 5 |
| 13 | Электрическая система дополнительного отопления | 40 |
Расположение блока предохранителей
Аккумулятор: Откройте крышку положительного клеммного поста / крышку предохранителей
Схема блока предохранителей
| № | Потребитель энергии | А |
|---|---|---|
| 1 | Генератор | 175 |
| 2 | Салон | 80 |
| 3 | Электрическая система дополнительного отопления | 60 |
| 4 | ESP | 40 |
| 5 | Электрогидравлическое рулевое управление | 50 |
| 6 | Свечи накаливания | 50 |
| 7 | ESP | 25 |
| 8 | Вентилятор радиатора | 30 |
| 9 | Система кондиционирования воздуха | 5 |
| 10 | ABS | 40 |
| 11 | Центральный блок управления | 5 |
| 12 | Автоматическая коробка передач | 5 |
| 12 | Электрическая система дополнительного отопления | 40 |
