Среднеразмерный кроссовер Skoda Kodiaq доступен с 2016 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Skoda Kodiaq 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Skoda Kodiaq 2016-2023

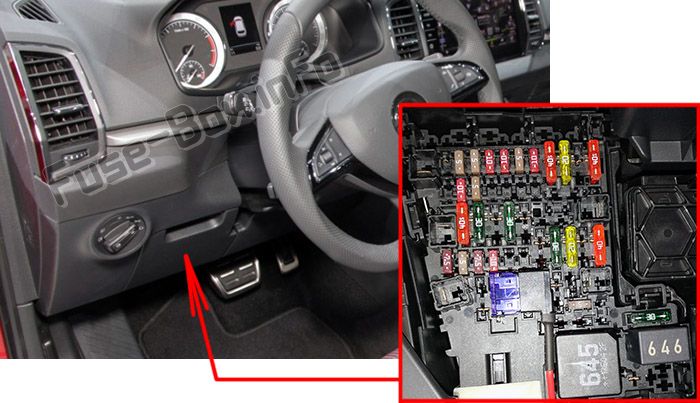

Расположение блока предохранителей
Рулевое колесо слева:
Блок предохранителей расположен за отделением для хранения на стороне водителя.
Выньте ключ зажигания, выключите фары и все электрические потребители.
Откройте отделение для хранения на стороне водителя.
Нажмите на защелку A в направлении стрелки 1 и откройте отделение в направлении стрелки 2.
Рулевое колесо справа::
Он расположен за отделением для хранения на стороне переднего пассажира.
Откиньте отделение для хранения:
Выньте ключ зажигания, выключите фары и все электрические потребители.
Откройте отделение для хранения на стороне переднего пассажира.
Разблокируйте тормозной стержень в направлении стрелки 1 и выньте в направлении стрелки 2.
Разблокируйте стопорную подушку A в направлении стрелки 3, и отделение откинется в направлении стрелки 4.
Верните отделение для хранения на место:
Поднимите лоток в противоположном направлении стрелки 4.
Преодолейте сопротивление стопорной подушки A.
Вставьте тормозной стержень против направления стрелки 2 и зафиксируйте против направления стрелки 1.
Отделение закроется (для закрытия потребуется дополнительное усилие) до щелчка.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Потребитель |
|---|---|
| 1 | SCR (AdBlue) |
| 2 | 2016-2018: Не назначен 2019-2023: Подогрев рулевого колеса |
| 3 | Не назначен |
| 4 | 2016-2018: Подогрев рулевого колеса 2019-2023: Сигнализация |
| 5 | Databus |
| 6 | 2016-2018: Автоматическая коробка передач 2019-2020: Автоматическая коробка передач, блокировка ключа зажигания (автомобили с АКПП) 2021-2023: Автоматическая коробка передач |
| 7 | 2017-2019: Кондиционер, приемник для дистанционного управления дополнительным отопителем, подогрев заднего стекла, подогрев лобового стекла, задняя система кондиционирования 2020-2023: Кондиционер, приемник независимого отопителя, подогрев лобового и заднего стекол, контроль давления в шинах |
| 8 | Переключатель света, датчик дождя, стояночный тормоз, Ambient lighting, датчик сигнализации, фара |
| 9 | Рычаг под рулевое колесо |
| 10 | Экран инфотейнмента |
| 11 | Свет — левый |
| 12 | Инфотейнмент, ExBoxM2 (для Южной Кореи) |
| 13 | Левый боковой натяжитель ремня |
| 14 | Вентилятор для кондиционера, отопитель |
| 15 | Электромагнитный замок руля |
| 16 | USB-порт, диагностический разъем, Phonebox |
| 17 | Приборная панель, экстренный вызов |
| 18 | 2016-2019: Камера заднего хода 2020-2023: Камера заднего вида, Area View |
| 19 | KESSY (бесключевой замок и запуск) |
| 20 | 2016-2019: SCR (AdBlue) 2020-2023: SCR (AdBlue), вакуумный насос тормозной системы |
| 21 | Полный привод |
| 22 | Сцепное устройство |
| 23 | Панорамная сдвижная/подъемная крыша |
| 24 | Свет — правый |
| 25 | Центральный замок — передняя и задняя левая дверь, стеклоподъемник — левый, наружные зеркала слева — подогрев, функция складывания, регулировка зеркальной поверхности |
| 26 | Подогрев передних сидений |
| 27 | Внутреннее освещение |
| 28 | Прицепное устройство — электрическая розетка |
| 29 | 2021-2023: Зарядка USB — сзади и на внутреннем заднем зеркале |
| 30 | Регулировка амортизаторов |
| 31 | 2016-2018: Не назначен 2019-2023: Открытие крышки багажника |
| 32 | 2016-2018: Парковочный ассистент (Park Assist) 2019-2023: Park Assist, Manoeuvre Assist, ассистент мониторинга «слепых зон» |
| 33 | Подушка безопасности |
| 34 | Кондиционер, переключатель заднего хода, зеркало с автоматическим затемнением, подогрев сидений, стояночный тормоз, переключатели света, панель с переключателями, электрический дополнительный обогрев |
| 35 | Диагностический разъем, камера, радар |
| 36 | 2016-2022: Фары AFS — правые |
| 37 | 2016-2022: Фары AFS — левые |
| 38 | Прицепное устройство — электрическая розетка |
| 39 | Центральный замок — передняя и задняя правая дверь, стеклоподъемник — правый, наружные зеркала справа — подогрев, функция складывания, регулировка зеркальной поверхности |
| 40 | Розетки 12-вольт |
| 41 | Правый боковой натяжитель ремня |
| 42 | Замок крышки багажного отсека, омыватель фар, омыватель переднего и заднего стекол |
| 43 | Музыкальный усилитель |
| 44 | Прицепное устройство — электрическая розетка |
| 45 | Электропривод сиденья водителя |
| 46 | Розетка 230 вольт |
| 47 | Очиститель заднего стекла |
| 48 | 2016-2018: Обнаружение «слепых зон» 2019-2023: Генератор спортивного звука |
| 49 | Запуск двигателя, переключатель сцепления |
| 50 | 2016-2018: Открытие крышки багажника |
| 51 | Подогрев задних сидений |
| 52 | 2016-2019: Подогрев передних сидений 2020-2023: Вентиляция передних сидений, подсветка пространства для ног |
| 53 | Подогрев заднего стекла |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Потребитель |
|---|---|
| 1 | ESC, стояночный тормоз |
| 2 | ESC |
| 3 | Система управления двигателем |
| 4 | 2016-2018: Вентилятор радиатора, управляющий клапан давления топлива, электрический дополнительный обогрев, компоненты двигателя 2019-2023: Вентилятор радиатора, управляющий клапан давления топлива, электрический дополнительный обогрев, система свечей накаливания, датчик массы воздуха, тормозная система, компоненты двигателя, датчик уровня и температуры масла, компоненты двигателя |
| 5 | 2016-2019: Зажигание, топливный насос, датчик уровня и температуры масла (2016-2018), компоненты двигателя 2020-2023: Компоненты двигателя |
| 6 | Датчик тормоза |
| 7 | Насос охлаждающей жидкости, заслонка выхлопа, компоненты двигателя, вентиляция картера (2019-2023) |
| 8 | Зонд лямбда, датчик NOx и датчик частиц (2019-2023) |
| 9 | 2016-2018: Насос охлаждающей жидкости, зажигание, устройство предварительного подогрева, расходомер воздуха, компоненты двигателя 2019-2023: Насос охлаждающей жидкости, зажигание, компоненты двигателя |
| 10 | Топливный насос |
| 11 | Дополнительный электрический обогрев, подогрев лобового стекла |
| 12 | Электрическая система дополнительного обогрева |
| 13 | 2016-2018: Автоматическая коробка передач 2019-2023: Масляный насос для автоматической коробки передач |
| 14 | Не назначен |
| 15 | Гудок |
| 16 | 2016-2021: Зажигание 2022-2023: Зажигание, переключаемый компрессор кондиционера, система кондиционирования |
| 17 | ESC, блок управления двигателем, катушка главного реле |
| 18 | Databus, модуль данных аккумулятора |
| 19 | Очистители лобового стекла |
| 20 | 2016-2018: Сигнализация |
| 21 | 2016-2018: Не назначен 2019-2023: Автоматическая коробка передач |
| 22 | Система управления двигателем |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | 2016-2018: SCR 2019-2021: Автоматическая коробка передач |
| 34 | Не назначен |
| 35 | 2016-2018: Не назначен 2019-2021: Очистители лобового стекла |
| 36 | 2022-2023: Левая фара с адаптивными функциями |
| 37 | Дополнительный обогрев |
| 38 | 2022-2023: Правая фара с адаптивными функциями |
