В этой статье мы рассмотрим Škoda Octavia третьего поколения (5E) до рестайлинга, выпускавшуюся с 2012 по 2016 год. Здесь вы найдете схемы блоков предохранителей Škoda Octavia 2013, 2014, 2015, 2016, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Škoda Octavia 2013-2016
| Цвет предохранителя | Максимальный номинал |
|---|---|
| светло-коричневый | 5 |
| темно-коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый/синий | 20 |
| белый | 25 |
| зеленый/розовый | 30 |
| оранжевый/зеленый | 40 |
| красный | 50 |
Расположение блока предохранителей

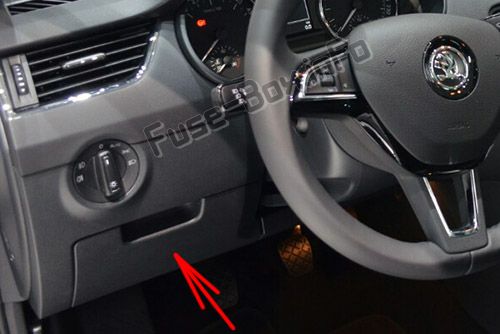

Автомобили с левым рулем:
На автомобилях с левым рулем блок предохранителей расположен за отделением для хранения в левой секции панели приборов.
Откройте отделение для хранения.
Возьмитесь за отделение для хранения в области стрелок.
Выдвиньте отделение для хранения, потянув в направлении стрелки 1.
Замените соответствующий предохранитель.
Задвиньте отделение для хранения, нажав до фиксации в панели приборов в направлении стрелки 2.
Автомобили с правым рулем:
На автомобилях с правым рулем он расположен на стороне переднего пассажира за бардачком в левой секции панели приборов
Снятие отделения для хранения:
- Вставьте отвертку под боковую крышку.
- Разблокируйте крышку в направлении стрелки 1.
- Выньте крышку в направлении стрелки 2.
- Откройте отделение для хранения.
- Разблокируйте тормозной тросик отделения для хранения в направлении стрелки 3 с помощью отвертки.
- Снимите отделение для хранения в направлении стрелки 4.
- Замените соответствующий предохранитель.
Установка отделения для хранения:
- Засуньте отделение для хранения за кронштейны A.
- Засуньте отделение для хранения в противоположном направлении стрелки 4.
- Вставьте тормозной тросик и заблокируйте его против направления стрелки 3 с помощью отвертки.
- Засуньте боковую крышку против направления стрелки 2.
- Нажмите боковую крышку полностью против направления стрелки 1.
Схема блока предохранителей
Назначение предохранителей в панели приборов (версия 1 – 2013, 2014)
| № | Энергопотребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Блок управления шин данных |
| 6 | Датчик сигнализации |
| 7 | Блок управления системы кондиционирования воздуха, отопления, приемник для дистанционного управления дополнительным отоплением, селектор рычага автоматической коробки передач, реле обогрева заднего стекла, реле обогрева лобового стекла |
| 8 | Переключатель света, датчик дождя, диагностический разъем |
| 9 | Муфта Haldex |
| 10 | Сенсорный экран |
| 11 | Обогрев задних сидений |
| 12 | Радио |
| 13 | Натяжитель ремня — водительская сторона |
| 14 | Вентилятор кондиционера, отопителя |
| 15 | Электромеханический замок рулевого управления |
| 16 | Сигнальный усилитель для телефона, предустановка телефона |
| 17 | Приборная панель |
| 18 | Не назначен |
| 19 | Блок управления KESSY |
| 20 | Модуль рулевого колеса |
| 21 | Не назначен |
| 22 | Открытие двери багажного отделения |
| 23 | Свет — правый |
| 24 | Панорамная крыша |
| 25 | Блок управления центральной блокировкой передней двери справа, стеклоподъемники — слева |
| 26 | Обогрев передних сидений |
| 27 | Усилитель музыки |
| 28 | Фаркоп |
| 29 | Не назначен |
| 30 | Не назначен |
| 31 | Фара — левая |
| 32 | Парктроник (Park Assist) |
| 33 | Подушка безопасности |
| 34 | Кнопка TCS, ESC, дисплей контроля шин, датчик давления для кондиционера, выключатель заднего хода, зеркало заднего вида с затемнением, кнопка START-STOP, предустановка телефона, управление обогревом задних сидений, датчик кондиционера, розетка 230 В, звуковой актуатор |
| 35 | Фара, регулировка дальнего света, диагностический разъем, камера, радар |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Фаркоп |
| 39 | Блок управления центральной блокировкой передней двери — справа, стеклоподъемники — передние и задние справа |
| 40 | Розетка 12 В |
| 41 | Реле CNG |
| 42 | Блок управления центральной блокировкой задних дверей — слева, справа, система очистки фар, дворники лобового стекла |
| 43 | Шторка для газоразрядных ламп, внутреннее освещение |
| 44 | Фаркоп |
| 45 | Блок управления регулировкой сидений |
| 46 | Розетка 230 В |
| 47 | Дворник заднего стекла |
| 48 | Не назначен |
| 49 | Катушка реле стартера, выключатель сцепления |
| 50 | Не назначен |
| 51 | Натяжитель ремня — сторона переднего пассажира |
| 52 | Не назначен |
| 53 | Реле обогрева заднего стекла |
Расположение блока предохранителей
Автомобили с левым рулем:
На автомобилях с левым рулем он расположен за отделением для хранения в левой секции панели приборов.
Откройте отделение для хранения.
Возьмитесь за отделение для хранения в области стрелок.
Выдвиньте отделение для хранения, потянув в направлении стрелки 1.
Замените соответствующий предохранитель.
Задвиньте отделение для хранения, нажав до фиксации в панели приборов в направлении стрелки 2.
Автомобили с правым рулем:
На автомобилях с правым рулем блок предохранителей расположен на стороне переднего пассажира за бардачком в левой секции панели приборов
Снятие отделения для хранения:
- Вставьте отвертку под боковую крышку.
- Разблокируйте крышку в направлении стрелки 1.
- Выньте крышку в направлении стрелки 2.
- Откройте отделение для хранения.
- Вставьте отвертку сбоку в панель приборов в направлении стрелки 3.
- С помощью отвертки разблокируйте тормозной тросик A отделения для хранения в направлении стрелки 4.
- Снимите отделение для хранения в направлении стрелки 5.
- Снимите пластиковый фиксатор под крышкой блока предохранителей в моторном отсеке.
- Наденьте фиксатор на соответствующий предохранитель и выньте предохранитель.
- Вставьте новый предохранитель.
- Установите кронштейн в исходное положение.
Установка отделения для хранения:
- Переместите стопорный буфер B отделения для хранения за кронштейны C.
- Засуньте отделение для хранения в противоположном направлении стрелки 5.
- Вставьте тормозной тросик и заблокируйте его против направления стрелки 4 с помощью отвертки.
- Засуньте боковую крышку против направления стрелки 2.
- Нажмите боковую крышку полностью против направления стрелки 1.
Схема блока предохранителей
Назначение предохранителей в панели приборов (версия 2 – 2015, 2016)
| № | Потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Блок управления шин данных |
| 6 | Датчик сигнализации |
| 7 | Блок управления системы кондиционирования воздуха, отопления, приемник для дистанционного управления дополнительным отоплением, селектор рычага автоматической коробки передач, реле обогрева заднего стекла, реле обогрева лобового стекла |
| 8 | Переключатель света, датчик дождя, диагностический разъем |
| 9 | Муфта Haldex |
| 10 | Сенсорный экран |
| 11 | Обогрев задних сидений |
| 12 | Радио |
| 13 | Натяжитель ремня — водительская сторона |
| 14 | Вентилятор кондиционера, отопителя |
| 15 | Электромеханический замок рулевого управления |
| 16 | Сигнальный усилитель для телефона, предустановка телефона |
| 17 | Приборная панель |
| 18 | Не назначен |
| 19 | Блок управления KESSY |
| 20 | Рычаг управления под рулевым колесом |
| 21 | Не назначен |
| 22 | Фаркоп — контакт в розетке |
| 23 | Свет — правый |
| 24 | Панорамная крыша |
| 25 | Блок управления центральной блокировкой передней двери справа, стеклоподъемники — слева |
| 26 | Обогрев передних сидений |
| 27 | Усилитель музыки |
| 28 | Фаркоп — левый свет |
| 29 | Реле CNG |
| 30 | Не назначен |
| 31 | Фара — левая |
| 32 | Парктроник (Park Assist) |
| 33 | Выключатель подушки безопасности для аварийной сигнализации |
| 34 | TCS, кнопка ESC, дисплей контроля шин, датчик давления для кондиционера, выключатель заднего хода, внутреннее зеркало с автоматическим затемнением, кнопка START-STOP, предустановка телефона, управление обогревом задних сидений, датчик кондиционера, розетка 230 В, генератор спортивного звука |
| 35 | Фара, регулировка дальнего света, диагностический разъем, камера, радар |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Фаркоп — правый свет |
| 39 | Блок управления центральной блокировкой передней двери — справа, стеклоподъемники — передние и задние справа |
| 40 | Розетка 12 В |
| 41 | Не назначен |
| 42 | Блок управления центральной блокировкой задних дверей — слева, справа, система очистки фар, дворники лобового стекла |
| 43 | Шторка для газоразрядных ламп, внутреннее освещение |
| 44 | Фаркоп — контакт в розетке |
| 45 | Блок управления регулировкой сидений |
| 46 | Розетка 230 В |
| 47 | Дворник заднего стекла |
| 48 | Не назначен |
| 49 | Катушка реле стартера, выключатель сцепления |
| 50 | Открытие крышки багажника |
| 51 | Натяжитель ремня — сторона переднего пассажира |
| 52 | Не назначен |
| 53 | Реле обогрева заднего стекла |
Расположение блока предохранителей
Предохранители расположены под крышкой в моторном отсеке слева.
Схема блока предохранителей (версия 1 – 2013, 2014)
Назначение предохранителей в моторном отсеке (версия 1 – 2013, 2014)
| № | Энергопотребитель |
|---|---|
| F1 | Блок управления ESC |
| F2 | Блок управления ESC, ABS |
| F3 | Блок управления двигателем |
| F4 | Блок управления двигателем, реле электрического дополнительного отопления |
| F5 | Компоненты двигателя |
| F6 | Датчик тормоза, компоненты двигателя |
| F7 | Насос охлаждающей жидкости, компоненты двигателя |
| F8 | Лямбда-зонд |
| F9 | Зажигание, блок управления свечной системой, компоненты двигателя |
| F10 | Блок управления топливным насосом, зажигание |
| F11 | Электрическая система дополнительного отопления |
| F12 | Электрическая система дополнительного отопления |
| F13 | Блок управления автоматической коробкой передач |
| F14 | Обогрев лобового стекла — слева |
| F15 | Сигнал |
| F16 | Зажигание, топливный насос |
| F17 | Блок управления ABS, ESC, блок управления двигателем |
| F18 | Блок управления шин данных |
| F19 | Дворники лобового стекла |
| F20 | Сигнализация |
| F21 | ABS |
| F22 | Блок управления двигателем |
| F23 | Стартер |
| F24 | Электрическая система дополнительного отопления |
| F31 | Не назначен |
| F32 | Не назначен |
| F33 | Не назначен |
| F34 | Обогрев лобового стекла — справа |
| F35 | Не назначен |
| F36 | Не назначен |
| F37 | Блок управления дополнительным отоплением |
| F38 | Не назначен |
Схема блока предохранителей (версия 2 – 2015, 2016)
Назначение предохранителей в моторном отсеке (версия 2 – 2015, 2016)
| № | Потребитель |
|---|---|
| 1 | Блок управления ESC, ABS |
| 2 | Блок управления ESC, ABS |
| 3 | Блок управления двигателем |
| 4 | Вентилятор радиатора, датчик температуры масла, датчик объема воздуха, управляющий клапан давления топлива, реле электрического дополнительного отопления |
| 5 | Катушка реле системы зажигания, катушка реле CNG |
| 6 | Датчик тормоза |
| 7 | Насос охлаждающей жидкости, шторка радиатора |
| 8 | Лямбда-зонд |
| 9 | Зажигание, блок управления системой подогрева |
| 10 | Блок управления топливным насосом, зажигание |
| 11 | Электрическая система дополнительного отопления |
| 12 | Электрическая система дополнительного отопления |
| 13 | Блок управления автоматической коробкой передач |
| 14 | Не назначен |
| 15 | Сигнал |
| 16 | Зажигание, топливный насос |
| 17 | Блок управления ABS, ESC, блок управления двигателем |
| 18 | Блок управления шин данных |
| 19 | Дворники лобового стекла |
| 20 | Сигнализация |
| 21 | Обогрев лобового стекла — слева |
| 22 | Блок управления двигателем |
| 23 | Стартер |
| 24 | Электрическая система дополнительного отопления |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | Не назначен |
| 34 | Обогрев лобового стекла — справа |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Блок управления дополнительным отоплением |
| 38 | Не назначен |
