В этой статье мы рассмотрим Subaru Forester третьего поколения (SH), выпускавшийся с 2008 по 2012 год. Здесь вы найдете схемы блоков предохранителей для Subaru Forester 2008, 2009, 2010, 2011 и 2012, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Subaru Forester 2008-2012
Расположение блока предохранителей

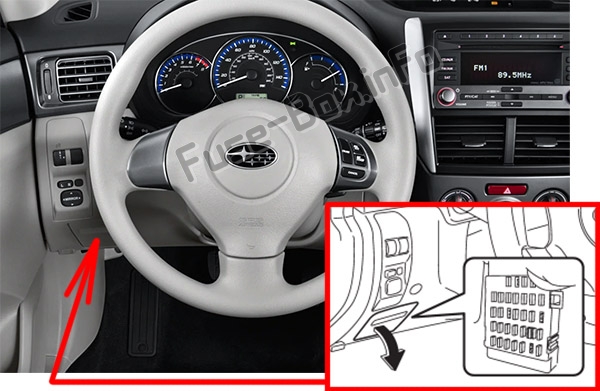

Он расположен за крышкой слева от рулевого колеса.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20A | Прицеп |
| 2 | Пусто | |
| 3 | 15A | Блокировка дверей |
| 4 | 10A | Реле стеклоочистителя и обогрева лобового стекла |
| 5 | 10A | Комбинация приборов |
| 6 | 7.5A | Электропривод боковых зеркал, Реле подогрева сидений |
| 7 | 15A | Комбинация приборов, Интегральный блок |
| 8 | 20A | Стоп-сигналы |
| 9 | 15A | Обогрев лобового стекла и стеклоочиститель |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок поворотников, Часы |
| 12 | 15A | Блок АКПП, Блок управления двигателем, Интегральный блок |
| 13 | 20A | Вспомогательная розетка (центральная консоль) |
| 14 | 15A | Габаритные огни, Фары, Задние комбинированные огни |
| 15 | Пусто | (Разъем FWD для автомобилей AWD AT) |
| 16 | 10A | Подсветка |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Задний ход |
| 19 | Пусто | |
| 20 | 10A | Вспомогательная розетка (панель приборов) |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | 15A | Задний стеклоочиститель, Задний омыватель |
| 24 | 15A | Аудиосистема, Часы |
| 25 | 15A | Система SRS подушек безопасности |
| 26 | 7.5A | Реле стеклоподъемников, Реле основного вентилятора радиатора, Реле габаритных огней и подсветки |
| 27 | 15A | Вентилятор отопителя |
| 28 | 15A | Вентилятор отопителя |
| 29 | 15A | Противотуманные фары |
| 30 | 30A | Стеклоочиститель |
| 31 | 7.5A | Блок автоматического кондиционера, Интегральный блок |
| 32 | Пусто | |
| 33 | 7.5A | Блок ABS / Система динамического контроля |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Номинал (А) | Цепь |
|---|---|---|
| A | Основной предохранитель | |
| 1 | 30A | Блок ABS, Блок динамического контроля |
| 2 | 25A | Основной вентилятор |
| 3 | 10A | Комбинированный клапан вторичного воздуха (модели с турбонаддувом) |
| 4 | 25A | Дополнительный вентилятор |
| 5 | Пусто | |
| 6 | 10A | Аудиосистема |
| 7 | 30A | Фары (ближний свет) |
| 8 | 15A | Фары (дальний свет) |
| 9 | 20A | Задний ход |
| 10 | 15A | Гудок |
| 11 | 25A | Задний стеклоочиститель, Обогрев зеркал |
| 12 | 15A | Топливный насос |
| 13 | 10A | Блок управления АКПП |
| 14 | 7.5A | Блок управления двигателем |
| 15 | 15A | Поворотники и аварийная сигнализация |
| 16 | 15A | Реле габаритных огней и подсветки |
| 17 | 7.5A | Альтернатор |
| 18 | 15A | Фара (правая) |
| 19 | 15A | Фара (левая) |
