В этой статье мы рассматриваем Subaru Legacy седьмого поколения и Subaru Outback шестого поколения, доступные с 2020 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Subaru Legacy / Outback 2020 и 2021, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Subaru Legacy / Outback 2020-2021

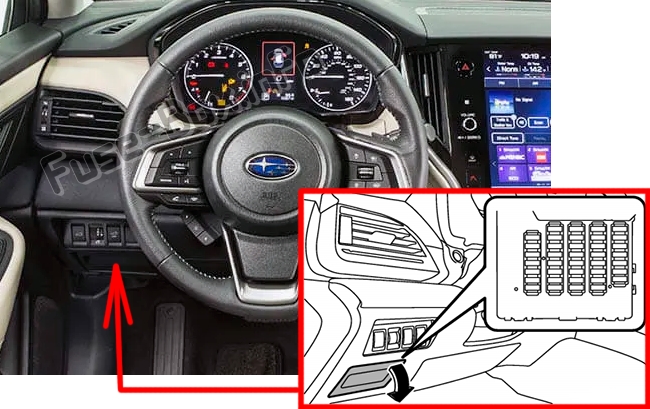

Салон автомобиля
Он расположен за крышкой ниже и слева от рулевого колеса.
Блок предохранителей в моторном отсеке
2020, 2021
Панель приборов
Назначение предохранителей в панели приборов (2020-2021)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 20 A | CIGAR |
| 3 | 7.5 A | IG A-1 |
| 4 | 15 A | AUDIO NAVI |
| 5 | 10 A | IG B-2 |
| 6 | 7.5 A | METER IG (DCDC) |
| 7 | 20 A | 12V SOCKET |
| 8 | 10 A | A/C IG |
| 9 | 7.5 A | ACC |
| 10 | 7.5 A | IG B-1 |
| 11 | 7.5 A | EYE SIGHT (DCDC) |
| 12 | — | Не используется |
| 13 | 7.5 A | IG A-3 |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 7.5 A | UNIT IG (DCDC) |
| 17 | 7.5 A | MIRROR ACC |
| 18 | — | Не используется |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | SRS AIRBAG |
| 21 | 7.5 A | A/C IG (DCDC) |
| 22 | 10 A | EYE SIGHT |
| 23 | 7.5 A | IGA-4 |
| 24 | 7.5 A | A/C ACC (DCDC) |
| 25 | 7.5 A | UNIT +B (DCDC) |
| 26 | 10 A | BACK UP |
| 27 | 15 A | SEAT HTR R |
| 28 | 20 A | TRAIL R.FOG |
| 29 | — | Не используется |
| 30 | 7.5 A | BACK UP (DCDC) |
| 31 | 7.5 A | SMT (DCDC) |
| 32 | 15 A | MIRROR +B |
| 33 | 7.5 A | KEY SW A |
| 34 | — | Не используется |
| 35 | 7.5 A | ILLUMI (DCDC) |
| 36 | 7.5 A | KEY SW B |
| 37 | 15 A | UNIT +B1 |
| 38 | 7.5 A | UNIT +B2 |
Моторный отсек
Назначение предохранителей в моторном отсеке (2020-2021)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 7.5 A | OBD |
| 3 | 7.5 A | STOP |
| 4 | 10 A | MB-B |
| 5 | 7.5 A | PU B/UP |
| 6 | 30 A | JB-B2 |
| 7 | 7.5 A | M/B-IG1 |
| 8 | 7.5 A | M/B-IG2 |
| 9 | 10 A | M/B-IG3 |
| 10 | 7.5 A | M/B-IG4 |
| 11 | 7.5 A | HORN1 |
| 12 | 7.5 A | HORN2 |
| 13 | 10 A | TAIL |
| 14 | 15 A | HAZARD |
| 15 | 20 A | D/L |
| 16 | 20 A | F/P |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10 A | AVCS |
| 20 | 15 A | ETC |
| 21 | 15 A | TCU |
| 22 | 7.5 A | CVT SSR |
| 23 | 10 A | E/G2 |
| 24 | 15 A | IG COIL |
| 25 | 20 A | O2 HTR |
| 26 | 20 A | DI |
| 27 | 15 A | E/G1 |
| 28 | 25 A | MAIN FAN |
| 29 | 15 A | DEICER |
| 30 | 30 A | VDC SOL |
| 31 | 15 A | F-END |
| 32 | 30 A | F.WIP |
| 33 | 25 A | R.DEF |
| 34 | 30 A | BACKUP |
| 35 | 20 A | HTR |
| 36 | 25 A | SUB FAN |
| 37 | 15 A | R.WIP |
| 38 | 20 A | BLOWER |
| 39 | 20 A | BLOWER |
| 40 | 10 A | MB-A |
| 41 | — | Не используется |
Запасные предохранители расположены на крышке блока предохранителей.
