Среднеразмерный кроссовер Subaru Tribeca (после рестайлинга) производился с 2007 по 2014 год. В этой статье вы найдете схемы блоков предохранителей для Subaru Tribeca 2008, 2009, 2010, 2011, 2012, 2013 и 2014, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Subaru Tribeca 2008-2014
Салон автомобиля

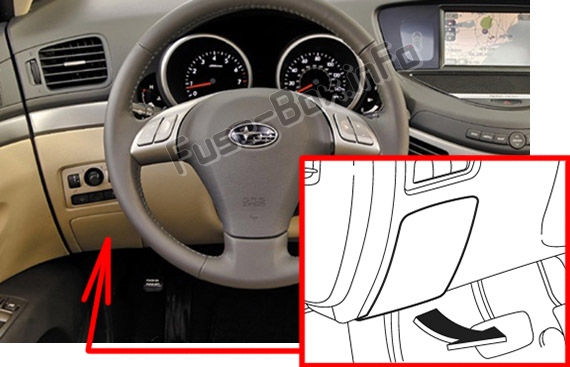

Блок предохранителей расположен за крышкой слева от рулевого колеса.
Блок предохранителей в моторном отсеке
2008, 2009
Панель приборов
Назначение предохранителей в панели приборов (2008, 2009)
| № | Номинал (А) | Назначение |
|---|---|---|
| 1 | 20A | Разъем прицепа |
| 2 | Пусто | |
| 3 | 15A | Центральный замок |
| 4 | 7.5A | Реле обогрева лобового стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинация приборов |
| 6 | 7.5A | Электропривод боковых зеркал, Реле подогрева сидений |
| 7 | 15A | Комбинация приборов, Интегральный блок |
| 8 | 15A | Стоп-сигналы |
| 9 | 20A | Обогрев зеркал, Обогрев лобового стеклоочистителя |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок АКПП, Система SRS подушки безопасности (доп.), Блок управления двигателем, Интегральный блок |
| 13 | 20A | Розетка багажника |
| 14 | 15A | Габаритные огни, Задние фонари, Комбинированные задние фонари |
| 15 | Пусто | |
| 16 | 10A | Подсветка |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Задний ход |
| 19 | 7.5A | Реле правой фары |
| 20 | Пусто | |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | 15A | Задний стеклоочиститель, Задний омыватель |
| 24 | 15A | Аудиосистема |
| 25 | 15A | Система SRS подушки безопасности (основная) |
| 26 | 7.5A | Реле стеклоподъемников |
| 27 | 15A | Задний вентилятор |
| 28 | 15A | Задний вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | 30A | Передний стеклоочиститель |
| 31 | 7.5A | Автоматический кондиционер, Интегральный блок |
| 32 | 7.5A | Реле левой фары |
| 33 | 7.5A | Блок управления динамикой автомобиля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2008, 2009)
| № | Номинал (А) | Назначение |
|---|---|---|
| 1 | 30A | Блок управления динамикой автомобиля |
| 2 | 20A | Розетка центральной консоли |
| 3 | 15A | Фары (правая сторона) |
| 4 | 15A | Фары (левая сторона) |
| 5 | 20A | Резерв |
| 6 | 15A | Гудок |
| 7 | 25A | Задний стеклоочиститель |
| 8 | 15A | Топливный насос |
| 9 | 15A | Блок управления АКПП |
| 10 | 7.5A | Блок управления двигателем |
| 11 | 15A | Поворотники и аварийная сигнализация |
| 12 | 20A | Переключатель стояночного тормоза |
| 13 | 7.5A | Альтернатор |
2010, 2011, 2012, 2013, 2014
Панель приборов
Назначение предохранителей в панели приборов (2010, 2011, 2012, 2013, 2014)
| № | Номинал (А) | Назначение |
|---|---|---|
| 1 | 20A | Разъем прицепа |
| 2 | Пусто | |
| 3 | 15A | Центральный замок |
| 4 | 7.5A | Реле обогрева лобового стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинация приборов |
| 6 | 7.5A | Электропривод боковых зеркал, Реле подогрева сидений |
| 7 | 15A | Комбинация приборов, Интегральный блок |
| 8 | 15A | Стоп-сигналы |
| 9 | 20A | Обогрев зеркал, Обогрев лобового стеклоочистителя |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок АКПП, Система SRS подушки безопасности (доп.), Блок управления двигателем, Интегральный блок |
| 13 | 20A | Розетка багажника |
| 14 | 15A | Габаритные огни, Задние фонари, Комбинированные задние фонари |
| 15 | Пусто | |
| 16 | 10A | Подсветка |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Задний ход |
| 19 | 7.5A | Реле правой фары |
| 20 | Пусто | |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | 15A | Задний стеклоочиститель, Задний омыватель |
| 24 | 15A | Аудиосистема |
| 25 | 15A | Система SRS подушки безопасности (основная) |
| 26 | 7.5A | Реле стеклоподъемников |
| 27 | 15A | Задний вентилятор |
| 28 | 15A | Задний вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | 30A | Передний стеклоочиститель |
| 31 | 7.5A | Автоматический кондиционер, Интегральный блок |
| 32 | 7.5A | Реле левой фары |
| 33 | 7.5A | Блок управления динамикой автомобиля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2010, 2011, 2012, 2013, 2014)
| № | Номинал (А) | Назначение |
|---|---|---|
| 1 | 30A | Блок управления динамикой автомобиля |
| 2 | 25A | Основной вентилятор (вентилятор охлаждения) |
| 3 | 25A | Основной вентилятор (вентилятор охлаждения) |
| 4 | 20A | Розетка центральной консоли |
| 5 | 15A | Фары (правая сторона) |
| 6 | 15A | Фары (левая сторона) |
| 7 | 20A | Резерв |
| 8 | 15A | Гудок |
| 9 | 25A | Задний стеклоочиститель |
| 10 | 15A | Топливный насос |
| 11 | 15A | Блок управления АКПП |
| 12 | 7.5A | Блок управления двигателем |
| 13 | 15A | Поворотники и аварийная сигнализация |
| 14 | 20A | Переключатель стояночного тормоза |
| 15 | 7.5A | Альтернатор |
