В этой статье мы рассматриваем Suzuki Vitara третьего поколения (JT), производившийся с 2005 по 2015 год. В этой статье вы найдете схемы блоков предохранителей Suzuki Grand Vitara 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Suzuki Grand Vitara 2005-2015
Используется информация из руководств владельца за 2008 и 2010 годы. Расположение и функции предохранителей в автомобилях, произведенных в другие годы, могут отличаться.

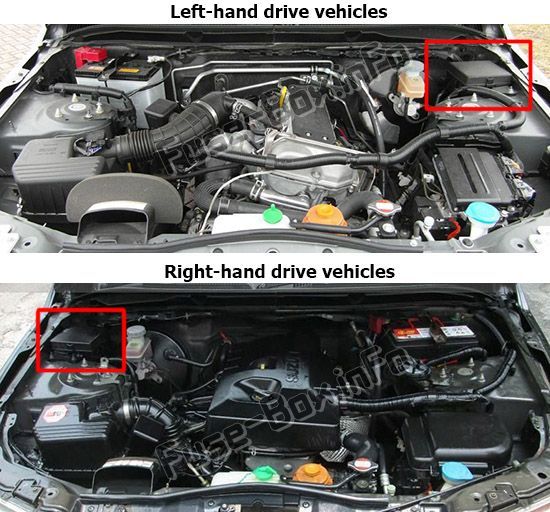

Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Название | Защищаемая цепь |
|---|---|---|---|
| 1 | 15 | CPRSR | Компрессор кондиционера |
| 2 | 20 | O2 HTR | Нагреватель датчика O2 |
| 3 | 15 | THR MOT | Мотор дроссельной заслонки |
| 4 | 20 | AT | Автоматическая трансмиссия |
| 5 | 25 | RR DEF | Задний стеклоочиститель |
| 6 | 15 | HORN | Сигнал |
| 7 | 20 | FR FOG | Передний противотуманный свет |
| 8 | 20 | MRR HTR | Нагреватель зеркал |
| 9 | 40 | FR BLW | Передний мотор вентилятора |
| 10 | 30 | ABS 2 | ABS-актуатор |
| 11 | 50 | ABS 1 | ABS-актуатор |
| 12 | 20 | FI | Основной предохранитель |
| 13 | — | — | — |
| 14 | 10 | H/L L | Фары ближний свет, левый |
| 15 | 10 | H/L R | Фары ближний свет, правый |
| 16 | 10 | H/L | Фары |
| 17 | 40 | ST | Стартер |
| 18 | 40 | IGN | Зажигание |
| 19 | 15 | H/L LO L | Фары дальний свет, левый |
| 20 | 15 | H/L LO R | Фары дальний свет, правый |
| 21 | 80 | Вся электроника |
Основные предохранители
| Название | Описание |
|---|---|
| 60A LAMP | Фары, Аксессуары, Домашний свет, Люк, Аварийный свет, Замки дверей, Задний противотуманный свет, Стоп-сигналы, Габаритные огни |
| 50A IGN 2 | Стеклоочиститель/омыватель, Электростеклоподъемники, Нагрев сидений |
| 40A 4WD | 4WD-актуатор |
| 30A RDTR 1 | Вентилятор радиатора |
| 30A RDTR 2 | Вентилятор радиатора |
Расположение блока предохранителей
Он расположен под приборной панелью (со стороны водителя).
Схема блока предохранителей (2008)
Назначение предохранителей в салоне (2008)
| № | А | Название | Защищаемая цепь |
|---|---|---|---|
| A | 15 | STOP | Стоп-сигналы |
| B | — | — | — |
| C | 15 | ACC 3 | Гнездо прикуривателя |
| D | 10 | CRUISE | Круиз-контроль |
| E | 15 | ACC 2 | Прикуриватель или гнездо прикуривателя |
| F | 20 | WIP | Стеклоочиститель |
| G | 15 | IG2 SIG | Сигнал зажигания и нагрев сидений |
| H | 10 | BACK | Задний ход |
| I | 10 | ABS/ESP | Контроллер ABS или ESP |
| J | 15 | A/B | Подушка безопасности |
| K | — | — | — |
| L | 15 | HAZ | Аварийная сигнализация |
| M | 7.5 | ST SIG | Сигнал стартера |
| N | 20 | RR BLOW | — |
| O | 25 | S/R | Мотор люка |
| P | 15 | DOME | Потолочный свет |
| Q | 10 | TAIL | Габаритные огни |
| R | 20 | D/L | Актуатор замка двери |
| S | 15 | ACC | Радио, Электропривод зеркал |
| T | 10 | METER | Приборная панель |
| U | 20 | IG COIL | Катушка зажигания |
| V | 20 | P/W T | Электростеклоподъемники |
| W | 30 | P/W | Электростеклоподъемники |
Схема блока предохранителей (2010)
Назначение предохранителей в салоне (2010)
| № | А | Название | Защищаемая цепь |
|---|---|---|---|
| A | 10 | DOME | Потолочный свет |
| B | 10 | STOP | Стоп-сигналы |
| C | — | — | — |
| D | 15 | ACC 3 | Гнездо прикуривателя |
| E | 10 | CRUISE | Круиз-контроль |
| F | 15 | ACC 2 | Прикуриватель или гнездо прикуривателя |
| G | 20 | WIP | Стеклоочиститель |
| H | 15 | IG2 SIG | Сигнал зажигания и нагрев сидений |
| I | 10 | BACK | Задний ход |
| J | 10 | ABS/ESP | Контроллер ABS или ESP |
| K | 15 | A/B | Подушка безопасности |
| L | 15 | RADIO | Радио |
| M | 15 | HAZ | Аварийная сигнализация |
| N | 7.5 | ST SIG | Сигнал стартера |
| O | 10 | ECM | Модуль управления двигателем |
| P | 25 | S/R | Мотор люка |
| Q | 25 | B/U | Резервный |
| R | 10 | TAIL | Габаритные огни |
| S | 20 | D/L | Актуатор замка двери |
| T | 15 | ACC | Радио, Электропривод зеркал |
| U | 10 | METER | Приборная панель |
| V | 20 | IG COIL | Катушка зажигания |
| W | — | — | — |
| X | 30 | P/W | Электростеклоподъемники |
