В этой статье мы рассматриваем Toyota Avensis Verso / Toyota Ipsum / Toyota Picnic второго поколения (XM20), выпускавшуюся с 2001 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Toyota Avensis Verso / Ipsum / Picnic 2001, 2002, 20003, 2004, 2005, 2006, 2007, 2008 и 2009, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

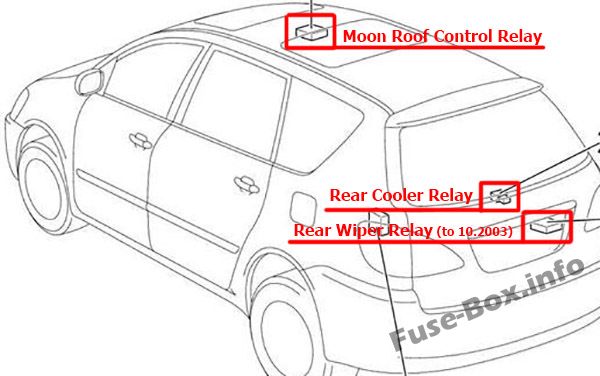

Расположение предохранителей Toyota Avensis Verso / Ipsum / Picnic 2001-2009
Расположение блока предохранителей
Автомобили с рулем слева
Автомобили с рулем справа
- Блок предохранителей
- ECU кузова
- Реле розетки
- Реле указателей поворота
- Реле отключения цепи (топливный насос)
- LHD: ECU TVSS
- Радио и плеер с дисплеем
- Компьютер транспондерного ключа
- Реле заднего обогревателя (HI)
- Реле заднего обогревателя
- LHD: Усилитель A/C (ручной A/C)
- ECU телевизионной камеры (с навигационной системой)
- Модульный блок
- Реле передних противотуманных фар
- ECU двигателя и ECT (A/T)
ECU двигателя (M/T) - LHD: Реле вентилятора (M2)
- LHD: Реле вентилятора (M1)
- Блок управления A/C (автоматический A/C)
- Усилитель антенны
или
RHD (до 10.2003): Реле вентилятора (M2) / Реле вентилятора (M1) / Реле вентилятора (HI) - Сборка датчиков подушки безопасности
- Усилитель транспондерного ключа
- LHD: Усилитель PTC-обогревателя (1AZ-FE)
- LHD: Реле вентилятора (HI)
- RHD: Реле фонарей заднего хода
- RHD: ECU охранной системы
- RHD: ECU двойной блокировки дверей
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | IGN | 10 | Система SRS подушки безопасности, приборы и датчики, система запуска, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, электрический вентилятор охлаждения, система кондиционирования воздуха, ABS, VSC, реле «FUEL HTR», реле «IG2» |
| 2 | DOOR NO.2 | 25 | Avensis Verso, Picnic: Система центрального замка |
| 2 | PWR SEAT | 30 | Ipsum: Электрорегулировка сиденья |
| 3 | RR HTR | 10 | Задний обогреватель |
| 4 | FR FOG | 15 | Передние противотуманные фары |
| 5 | AM1 | 25 | Система запуска |
| 6 | PANEL | 7.5 | Подсветка приборов, подсветка приборной панели, электронно управляемая трансмиссия, аудиосистема, очиститель фар, передние противотуманные фары, система помощи при парковании TOYOTA, часы, система кондиционирования воздуха, сигналы напоминания о ключе и свете |
| 7 | SRS-IG или AIRBAG-IG | 10 | Система SRS подушки безопасности |
| 8 | SEAT HTR | 10 | Avensis Verso, Picnic: Обогрев сидений |
| 8 | TEMS | 10 | Ipsum: Электронная модулируемая подвеска TOYOTA |
| 9 | C/LTR или CIG | 15 | Прикуриватель |
| 10 | HTR или HEATER | 10 | Система кондиционирования воздуха, система зарядки, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, ABS, VSC, сигналы напоминания о ключе и свете, предупреждение о непристегнутом ремне, система помощи при парковании TOYOTA, приборы, задний стеклоочиститель, задний дефростер |
| 11 | MTR HTR | 10 | Обогрев боковых зеркал |
| 12 | ECU-ACC | 7.5 | Система центрального замка, электрические вентиляторы охлаждения, стеклоподъемники, аудиосистема, противотуманные фары, внутреннее освещение, стоп-сигналы, габаритные огни, фары |
| 13 | PWR | 30 | Стеклоподъемники, люк в крыше |
| 14 | TAIL | 10 | Задние габаритные огни, габаритные огни, подсветка номерного знака, освещение багажника, передние противотуманные фары, задний противотуманный фонарь, приборы |
| 15 | PWR OUTLET | 15 | Розетка |
| 16 | FRP/W | 30 | Стеклоподъемники, люк в крыше |
| 17 | DOOR | 25 | Система центрального замка |
| 18 | WIPER | 25 | Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, очиститель фар |
| 19 | ECU-IG | 7.5 | Электрические вентиляторы охлаждения, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, ABS, VSC, аудиосистема, электронная модулируемая подвеска TOYOTA, электропривод боковых зеркал, автоматическая система управления светом |
| 20 | RR DEF | 20 | Задний дефростер |
| 21 | GAUGE | 7.5 | Система зарядки, приборы, фонари заднего хода, указатели поворотов и аварийная сигнализация, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, ABS, система центрального замка, стеклоподъемники, сигналы напоминания о ключе и свете, предупреждение о непристегнутом ремне, люк в крыше, аудиосистема, часы, фары, автоматическая система управления светом, противотуманные фары, задние габаритные огни, габаритные огни, внутреннее освещение, система помощи при парковании TOYOTA, система кондиционирования воздуха, задний дефростер |
| 22 | STOP | 15 | Стоп-сигналы, система контроля блокировки селектора, ABS, верхний стоп-сигнал, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, электронная модулируемая подвеска TOYOTA |
| Реле | |||
| R1 | Короткий штифт (с 10.2003: Avensis Verso, Picnic) | ||
| R2 | Обогреватель (HTR) | ||
| R3 | Задний дефростер (RR DEF) | ||
| R4 | Зажигание (IG1) | ||
| R5 | Габаритные огни (TAIL) |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | DCC | 30 | Предохранители «ECU-B», «DOME», «RAD NO.1» |
| 2 | IG2 | 15 | Бензин: Электрические вентиляторы охлаждения, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система кондиционирования воздуха |
| 2 | FUEL HTR | 30 | Дизель: Топливный обогреватель |
| 3 | HORN | 10 | Сигнал |
| 4 | HAZ | 10 | Указатели поворотов и аварийная сигнализация |
| 5 | EFI | 15 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 6 | ETCS | 10 | Avensis Verso, Picnic (до 10.2003): Электронная система управления дросселем Ipsum (с 10.2003): Электронная система управления дросселем |
| 6 | A/F | 15 | Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо |
| 7 | OBD | 7.5 | Бортовую диагностическая система |
| 8 | ALT-S | 7.5 | Avensis Verso, Picnic: Система зарядки |
| 8 | FR DEF | 15 | Ipsum (с 10.2003): Обогрев лобового стекла |
| 9 | MAIN | 50 | Реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10 | AM2 | 30 | Переключатель зажигания |
| 11 | RR CLR | 30 | Задняя система кондиционирования воздуха |
| 12 | HEAD LP CLN | 30 | Avensis Verso, Picnic: Очиститель фар |
| 12 | AC INV | 15 | Ipsum: Розетка |
| 13 | RR FOG | 7.5 | Задний противотуманный фонарь |
| 14 | ABS NO.1 | 40 | Avensis Verso, Picnic: кроме VSC (до 10.2003): ABS с 10.2003: ABS, VSC Ipsum: ABS, VSC |
| 14 | ABS NO.1 | 50 | Avensis Verso, Picnic: VSC (до 10.2003): ABS, VSC |
| 15 | ABS NO.2 | 30 | Avens Verso, Picnic (до 10.2003): ABS, VSC Ipsum: кроме VSC (с 10.2003): ABS |
| 15 | ABS NO.2 | 40 | Avens Verso, Picnic (с 10.2003): ABS, VSC Ipsum: до 10.2003: ABS или VSC: ABS, VSC |
| 16 | CDS | 30 | Бензин: Электрические вентиляторы охлаждения |
| 16 | CDS | 40 | Дизель: Электрические вентиляторы охлаждения |
| 17 | RDI | 30 | Бензин: Электрические вентиляторы охлаждения |
| 17 | RDI | 40 | Дизель: Электрические вентиляторы охлаждения |
| 18 | HTR | 50 | Система кондиционирования воздуха / обогревателя |
| 19 | ALT | 140 | Реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» (предохранители «ECU-IG», «GAUGE», «HTR», «SEAT HTR», «SRS-IG», «WIPER»), предохранители «PWR», «RR HTR», «DOOR», «DOOR N0.2», «FR FOG», «PWR OUTLET», «STOP», «AM1» |
| 20 | HEAD RH UPR | 15 | Правая фара (высокий луч), приборы |
| 21 | HEAD LH UPR | 15 | Левая фара (высокий луч) |
| 22 | HEAD RH LWR | 15 | Левая фара (низкий луч), контроль уровня фар |
| 23 | HEAD LH LWR | 15 | Правая фара (низкий луч) |
| 24 | RAD NO.1 | 15 | Аудиосистема |
| 25 | ECU-B | 7.5 | Система зарядки, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, ABS, электронная модулируемая подвеска TOYOTA, система центрального замка, стеклоподъемники, сигналы напоминания о ключе и свете, предупреждение о непристегнутом ремне, аудиосистема, часы, приборы, фары, автоматическая система управления светом, противотуманные фары, задние габаритные огни, габаритные огни, внутреннее освещение, система помощи при парковании TOYOTA, система кондиционирования воздуха, задний дефростер |
| 26 | DOME | 10 | Внутреннее освещение, индивидуальные лампы, подсветка ног, подсветка дверей, освещение багажника, зеркальные лампы |
| Реле | |||
| R1 | Фары (HEAD) | ||
| R2 | Avensis Verso, Picnic: (DIMMER) Ipsum (с 10.2003): FR DEF |
||
| R3 | Бензин: Зажигание (IG2) Дизель: Топливный обогреватель (FUEL HTR) |
||
| R4 | Сигнал | ||
| R5 | Электрический вентилятор охлаждения (FAN NO.2) | ||
| R6 | Электрический вентилятор охлаждения (FAN NO.1) | ||
| R7 | Электрический вентилятор охлаждения (FAN NO.3) | ||
| R8 | Блок управления двигателем (EFI) |
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | ST | 7.5 | Система запуска, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 2 | — | — | — |
| Реле | |||
| R1 | Стартер (ST) | ||
| R2 | 1CD-FTV: Блок управления двигателем (EDU) 1AZ-FE (с 10.2003): Датчик соотношения воздух-топливо (A/F) |
||
| R3 | Сцепление компрессора кондиционера (MG/C) |
Блок реле
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | HTR SUB 3 | 50 | Электрообогреватель |
| 2 | HTR SUB 1 | 50 | Электрообогреватель |
| 3 | HTR SUB 2 | 50 | Электрообогреватель |
| Реле | |||
| R1 | Электрообогреватель (HTR SUB 1) | ||
| R2 | Электрообогреватель (HTR SUB 2) | ||
| R3 | Электрообогреватель (HTR SUB 3) |
Блок реле ABS
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | — | — | — |
| Реле | |||
| R1 | — | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR |
