В этой статье мы рассмотрим Toyota Celica седьмого поколения (T230), выпускавшуюся с 1999 по 2006 год. Здесь вы найдете схемы блоков предохранителей для Toyota Celica 2000, 2001, 2002, 2003, 2004, 2005 и 2006, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Toyota Celica 2000-2006
Расположение блока предохранителей

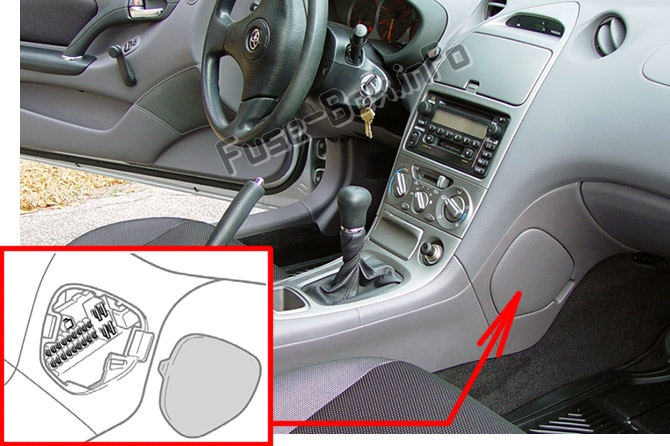

Блок предохранителей расположен за крышкой на правой стороне центральной консоли.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Название | А | Описание |
|---|---|---|---|
| 24 | S/ROOF | 15A | Электропривод люка в крыше |
| 25 | FL P/W | 20A | Электростеклоподъемники |
| 26 | STOP | 10A | Стоп-сигналы, антиблокировочная система тормозов, верхний стоп-сигнал, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, электронно управляемая автоматическая трансмиссия, система круиз-контроля |
| 27 | SRS-IG | 7.5A | Система SRS подушек безопасности |
| 28 | WASHER | 15A | Омыватель лобового стекла, омыватель заднего стекла |
| 29 | RADIO | 15A | Аудиосистема |
| 30 | TURN | 7.5A | Поворотные сигналы |
| 31 | HTR | 10A | Система кондиционирования воздуха |
| 32 | TAIL | 10A | Задние фонари, подсветка панели приборов, подсветка номерного знака, передние боковые габаритные огни |
| 33 | CIG | 15A | Прикуриватель |
| 34 | AM1 | 25A | Система запуска, предохранители «CIG», «ECU ACC», «SRS-IG», «WASHER», «WIPER», «BK/UP LP», «TENS RDC», «DEF RLY», «BODY ECU-IG», «TURN», «HTR», «WARNING», «FAN RLY», «ABS-IG» и «ECU-IG» |
| 35 | DOOR | 20A | Система центрального замка |
| 36 | FR FOG | 15A | Передние противотуманные фары |
| 37 | OBD | 7.5A | Бортовую диагностическая система |
| 38 | WIPER | 25A | Стеклоочистители лобового стекла |
| 39 | MIR HTR | 10A | Нет цепи |
| 40 | RR WIPER | 15A | Стеклоочиститель заднего стекла |
| 41 | FR P/W | 20A | Электростеклоподъемники |
| 43a | MPX-B | 7.5A | Система беспроводного дистанционного управления |
| 43b | RR FOG | 7.5A | Нет цепи |
| 43c | DOME | 7.5A | Часы, внутреннее освещение |
| 43d | ECU-B | 7.5A | Система кондиционирования воздуха, приборы и индикаторы |
| 44a | WARNING | 5A | Система зарядки, приборы и индикаторы |
| 44b | ECU-IG | 5A | Система круиз-контроля |
| 44c | ABS-IG | 5A | Антиблокировочная система тормозов |
| 44d | FAN RLY | 5A | Электрический вентилятор охлаждения |
| 45a | PANEL1 | 7.5A | 2000: Приборы и индикаторы, система кондиционирования воздуха, электронно управляемая автоматическая трансмиссия, система регулировки уровня фар, передние противотуманные фары, аварийная сигнализация, поворотные сигналы; 2001-2002: Аудиосистема автомобиля, прикуриватель, подсветка бардачка; 2003-2006: Подсветка бардачка, подсветка панели приборов |
| 45b | PANEL2 | 7.5A | 2000: Аудиосистема автомобиля, прикуриватель, подсветка бардачка; 2001-2002: Приборы и индикаторы, система кондиционирования воздуха, электронно управляемая автоматическая трансмиссия, система регулировки уровня фар, передние противотуманные фары, аварийная сигнализация, поворотные сигналы; 2003-2006: Передние противотуманные фары, подсветка панели приборов, подсветка приборной панели |
| 45c | ECU-ACC | 7.5A | Часы, аудиосистема, управление электроприводом боковых зеркал, антенна с электроприводом |
| 46a | BK/UP LP | 5A | Задние противотуманные фонари |
| 46b | DEF RLY | 5A | Электростеклоподъемники, задний стеклоочиститель |
| 46c | BODY ECU-IG | 5A | 2000: Система охранной сигнализации; 2001-2006: Мультиплексная система связи |
| 46d | TENS RDC | 5A | Электронно управляемая автоматическая трансмиссия, система блокировки селектора, электропривод люка в крыше, антенна с электроприводом |
| 54 | DEF | 30A | Задний стеклоочиститель |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Описание |
|---|---|---|---|
| 1 | AUTO ANTENNA | 15A | 2000-2002: Не используется; 2003-2006: Антенна с электроприводом |
| 2 | HEAD LH UPR | 10A | 2000-2003: Левая фара (верхний луч); 2004-2006: Нет цепи |
| 3 | HEAD RH UPR | 20A | 2000-2003: Правая фара (верхний луч); 2004-2006: Нет цепи |
| 4 | HEAD LVL DRL №1 (or DRL №1) | 7.5A | Система дневных ходовых огней, система регулировки уровня фар (2003-2006) |
| 5 | HEAD RH LWR | 10A или 15A | Правая фара (нижний луч) (2000-2002: 10A; 2003-2006: 15A) |
| 6 | HEAD LH LWR | 10A или 15A | Левая фара (нижний луч) (2000-2002: 10A; 2003-2006: 15A) |
| 7 | ABS №2 | 25A | Антиблокировочная система тормозов |
| 8 | SPARE | 30A | Запасной |
| 9 | HORN | 10A | Сигнал |
| 10 | ALT-S | 7.5A | Система зарядки |
| 11 | SPARE | 15A | Запасной |
| 12 | EFI №1 | 10A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 13 | DCC | 25A | Предохранители «RADIO», «DOME», «MPX-B» и «ECU-B» |
| 14 | SPARE | 10A | Запасной |
| 15 | EFI №2 | 10A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, система контроля выбросов |
| 16 | EFI | 20A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, предохранители «EFI №1» и «EFI №2» |
| 17 | ST | 7.5A | Система запуска, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 18 | AM2 | 7.5A | Система запуска |
| 19 | IG2 | 15A | Система запуска, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 20 | HAZ | 10A | Аварийная сигнализация |
| 21 | ETCS | 10A | 2000-2002: Не используется; 2003-2006: Электронная система управления дросселем |
| 22 | HEAD RH UPR | 10A | Правая фара (верхний луч), система дневных ходовых огней (2000-2003) |
| 23 | HEAD LH UPR | 10A | Левая фара (верхний луч), система дневных ходовых огней (2004-2006) |
| 42 | SPARE | 7.5A | Запасной предохранитель |
| 47 | HTR | 50A | Система кондиционирования воздуха |
| 48 | RDI | 30A | Электрический вентилятор охлаждения |
| 49 | ABS №1 | 50A | Антиблокировочная система тормозов |
| 50 | CDS | 30A | Электрический вентилятор охлаждения |
| 51 | MAIN | 40A | Система запуска, система дневных ходовых огней, предохранитель «ST» |
| 52 | A-PMP | 50A | 2000-2003: Не используется; 2004-2006: Система контроля выбросов |
| 53 | H-LP CLN | 50A | Нет цепи |
| 55 | ALT | 120A | Система охлаждения, электрический вентилятор охлаждения, система запуска, задний стеклоочиститель, задние фонари, предохранители «ABS №1», «ABS №2», «HTR», «FR P/W», «FL P/W», «DOOR», «OBD», «STOP», «S/ ROOF», «MIR HTR», «FR FOG» и «AM1» |
