В этой статье мы рассмотрим Toyota RAV4 четвертого поколения (XA40), выпускавшуюся с 2012 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Toyota RAV4 2013, 2014, 2015, 2016, 2017 и 2018, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Toyota RAV4 2013-2018

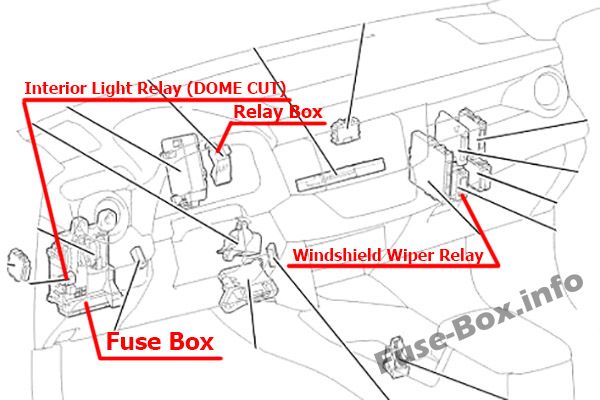

Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью (слева).
Автомобили с левым рулем: откройте крышку.
Автомобили с правым рулем: снимите крышку и откройте крышку.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Схема |
|---|---|---|---|
| 1 | — | — | — |
| 2 | STOP | 7.5 | Стоп-сигналы |
| 3 | S/ROOF | 10 | Люк в крыше |
| 4 | AM1 | 5 | Предохранители «IG1 NO.1», «IGl NO.2», «IG1 NO.3», «ACC» |
| 5 | OBD | 7.5 | Бортовую диагностическая система |
| 6 | D/L NO.2 | 20 | До октября 2015 г.: Система центрального замка (боковые двери), главный блок ECU кузова |
| 7 | FOG RR | 7.5 | Задний противотуманный фонарь |
| 8 | D/L BACK | 10 | Система центрального замка (задняя дверь) |
| 9 | P/OUTLET NO.1 | 15 | Розетки питания |
| 10 | DOOR D | 20 | Электростеклоподъемник водительской двери |
| 11 | DOOR R/R | 20 | Электростеклоподъемник правой задней двери |
| 12 | DOOR R/L | 20 | Электростеклоподъемник левой задней двери |
| 13 | WIP RR | 15 | Задний стеклоочиститель |
| 14 | WSH | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 15 | GAUGE | 7.5 | Фары заднего хода, система мониторинга слепых зон, внутреннее зеркало заднего вида |
| 16 | WIP FR | 25 | Стеклоочистители лобового стекла |
| 17 | SFT LOCK-ACC | 5 | Блок ECU системы блокировки селектора |
| 18 | P/OUTLET NO.2 | 15 | Розетки питания |
| 19 | ACC | 7.5 | Розетки питания, аудиосистема, наружные зеркала заднего вида, главный блок ECU кузова, часы, датчик тока |
| 20 | PANEL | 7.5 | Переключатель VSC OFF, приборный кластер (индикаторы и предупредительные лампы), главный переключатель BSM, переключатель блокировки полного привода, переключатель обогрева щеток лобового стекла, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, блок ECU интуитивной парковочной помощи, переключатели подогрева сидений, розетки питания, переключатели электропривода задней двери, переключатели системы кондиционирования воздуха, переключатель обогрева заднего стекла, аудиосистема, подсветка подстаканников, рулевые переключатели, переключатель модуля водителя |
| 21 | TAIL | 10 | Габаритные огни, стоп-сигналы, фонари освещения номерного знака, боковые габаритные огни, противотуманные фары |
| 22 | D/L NO.2 | 20 | С октября 2015 г.: Система центрального замка (боковые двери), главный блок ECU кузова |
| 23 | EPS-IG | 5 | Электроусилитель рулевого управления |
| 24 | ECU-IG NO.1 | 10 | Блок ECU системы динамического управления крутящим моментом AWD, датчик рулевого управления, приборный кластер (индикаторы и предупредительные лампы), переключатель управления передачами |
| 25 | ECU-IG NO.2 | 5 | Главный блок ECU кузова, беспроводное управление, блок ECU системы блокировки селектора, интеллектуальная система доступа и запуска, блок ECU люка в крыше, аудиосистема, блок ECU электропривода задней двери, система предупреждения о давлении в шинах, система LDA, система мониторинга слепых зон |
| 26 | HTR-IG | 7.5 | Блок ECU системы кондиционирования воздуха, переключатели системы кондиционирования воздуха, переключатель обогрева заднего стекла |
| 27 | S-HTR LH | 10 | До октября 2015 г.: Подогрев левого сиденья |
| 27 | S/HTR F/L | 10 | С октября 2015 г.: Подогрев левого сиденья |
| 28 | S-HTR RH | 10 | До октября 2015 г.: Подогрев правого сиденья |
| 28 | S/HTR F/R | 10 | С октября 2015 г.: Подогрев правого сиденья |
| 29 | IGN | 7.5 | Топливный насос, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, стоп-сигналы, блок ECU системы блокировки руля |
| 30 | A/B | 7.5 | Блок ECU SRS подушек безопасности, блок ECU системы классификации пассажиров |
| 31 | METER | 5 | Приборы и датчики |
| 32 | ECU-IG NO.3 | 7.5 | Альтернатор, блок ECU антиблокировочной системы тормозов/системы стабилизации автомобиля, переключатель обогрева щеток лобового стекла, стоп-сигналы, предохранители «FAN NO.1», «FAN N0.2», «FAN N0.3», «HTR», «PTC», «DEF», «DEICER» |
| № | Название | А | Схема |
|---|---|---|---|
| 1 | P/SEAT F/L | 30 | Левый электропривод сиденья |
| 2 | PBD | 30 | Электропривод задней двери |
| 3 | P/SEAT F/R | 30 | Правый электропривод сиденья |
| 4 | P/W-MAIN | 30 | Передние электростеклоподъемники, главный переключатель электростеклоподъемников |
Блок реле
| № | Реле |
|---|---|
| R1 | LHD: Система защиты от кражи (S-HORN) RHD: Внутреннее освещение (DOME CUT) |
| R2 | Задний противотуманный фонарь (FOG RR) |
Расположение блока предохранителей
Схема блока предохранителей №1 (тип 1)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (тип 1)
| № | Название | А | Схема |
|---|---|---|---|
| 1 | EFI-MAIN NO.1 | 20 | 2AR-FE: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 1 | EFI-MAIN NO.1 | 25 | 3ZR-FE, 3ZR-FAE: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 1 | EFI-MAIN NO.1 | 30 | Дизель: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, блок ECU автоматической трансмиссии, предохранители «EFI NO.3» |
| 2 | TOWING-B | 30 | Прицеп |
| 3 | STRG LOCK | 10 | Блок ECU блокировки руля |
| 4 | ECU-B NO.2 | 10 | Блок ECU системы кондиционирования воздуха, приборы и датчики, система смарт-энтри и старт, модуль потолка |
| 5 | TURN&HAZ | 10 | Приборы и датчики |
| 6 | EFI-MAIN NO.2 | 20 | 2AR-FE: Датчик расхода воздуха, топливный насос, задний датчик O2; Дизель: предохранители «EFI NO.1», «EFI NO.2» |
| 6 | EFI-MAIN NO.2 | 15 | 3ZR-FE, 3ZR-FAE: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 6 | EFI-MAIN NO.2 | 7.5 | С октября 2015 г.: 2WW: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 7 | ST NO.2 | 20 | До октября 2015 г.: Система запуска |
| 7 | D/L NO.1 | 30 | С октября 2015 г.: Открыватель задней двери, комбинационный прибор, двойная блокировка, система входа и запуска, передние противотуманные фары, передние стеклоочиститель и омыватель, фары, система иммобилайзера, внутреннее освещение, электропривод задней двери, электростеклоподъемники, задний противотуманный фонарь, предупреждение о непристегнутом ремне, SRS, запуск, блокировка руля, защита от кражи, система предупреждения о давлении в шинах, беспроводное управление дверными замками |
| 8 | ST | 30 | Система запуска |
| 8 | ST NO.1 | 30 | До октября 2015 г.: 3ZR-FAE С апреля 2015 г.: Система запуска |
| 9 | AMP | 30 | До октября 2015 г.: Аудиосистема |
| 9 | AMP/BBC NO.3 | 30 | С октября 2015 г.: Аудиосистема |
| 10 | ETCS | 10 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 10 | FUEL PMP | 30 | С октября 2015 г.: 2WW: Топливный насос |
| 11 | S-HORN | 10 | До октября 2015 г.: Защита от кражи |
| 11 | BBC NO.2 | 30 | С октября 2015 г.: Без системы телематики: Блок ECU системы Stop & Start |
| 11 | MAYDAY | 7.5 | С октября 2015 г.: С системой телематики: Система Mayday |
| 12 | IG2 | 15 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «METER», «IGN», «A/B» |
| 13 | AM 2 | 7.5 | Система запуска, предохранитель «IG2» |
| 14 | ALT-S/ICS | 7.5 | Датчик тока, альтернатор |
| 15 | HORN | 10 | Сигнал |
| 16 | EDU | 25 | Дизель: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 16 | ST NO.2 | 20 | С октября 2015 г.: 3ZR-FAE: Система запуска |
| 16 | S-HORN | 10 | С октября 2015 г.: С охранным сигналом: Защита от кражи |
| 17 | D/C CUT | 30 | Предохранители «DOME», «ECU-B NO.1», «RADIO» |
| 18 | WIPER-S | 5 | Переключатель стеклоочистителя лобового стекла, датчик тока, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 19 | EFI NO.1 | 10 | 3ZR-FE: Расходомер воздуха, клапан управления продувкой, VSV ACIS, задний датчик O2, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива 3ZR-FAE: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива 2AR-FE: Расходомер воздуха, клапан управления продувкой, VSV ACIS 1AD-FTV: Клапан переключения масла, EDU, клапан добавки топлива, VSV байпаса охладителя EGR, верхний выключатель сцепления, блок ECU системы Stop & Start, блок управления свечением, расходомер воздуха 2AD-FTV, 2AD-FHV: EDU, клапан добавки топлива, VSV байпаса охладителя EGR, верхний выключатель сцепления, расходомер воздуха, VNT E-VRV |
| 19 | EFI NO.1 | 7.5 | С октября 2015 г.: 2WW: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 20 | EFI NO.2 | 10 | 3ZR-FAE: Датчик расхода воздуха, расходомер воздуха, клапан управления продувкой, VSV ACIS, задний датчик O2, блок ECU системы Stop & Start 2AR-FE: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, модуль топливного насоса с выключением 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик расхода воздуха |
| 20 | EFI NO.2 | 15 | С октября 2015 г.: 2WW: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 21 | H-LP LH-HI | 10 | Левая фара (ближний свет), индикатор ближнего света фар |
| 22 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 23 | EFI NO.3 | 7.5 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, блок ECU автоматической трансмиссии |
| 23 | EFI NO.3 | 20 | С октября 2015 г.: 2WW: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | RADIO | 20 | Аудиосистема |
| 27 | ECU-B NO.1 | 10 | Беспроводное управление, датчик рулевого управления, главный блок ECU кузова, блок ECU дверных замков, часы, блок ECU электропривода задней двери, система предупреждения о давлении в шинах |
| 28 | DOME | 10 | Подсветка кнопки запуска двигателя, внутреннее освещение, подсветка солнцезащитных козырьков, освещение багажника, индивидуальные лампы |
| 29 | H-LP LH-LO | 10 | До октября 2015 г.: Галоген: Левая фара (ближний свет), ручной регулятор уровня фар, система регулировки уровня фар С октября 2015 г.: Левая фара (ближний свет), ручной регулятор уровня фар, система регулировки уровня фар |
| 29 | H-LP LH-LO | 15 | До октября 2015 г.: HID: Левая фара (ближний свет), ручной регулятор уровня фар, система регулировки уровня фар |
| 30 | H-LP RH-LO | 10 | До октября 2015 г.: Галоген: Правая фара (ближний свет) С октября 2015 г.: Правая фара (ближний свет) |
| 30 | H-LP RH-LO | 15 | До октября 2015 г.: HID: Правая фара (ближний свет) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | FUEL HTR | 50 | С октября 2015 г.: 2WW: Топливный нагреватель |
| 36 | BBC | 40 | Блок ECU системы Stop & Start |
| 37 | VLVMATIC | 30 | Система VALVEMATIC |
| 37 | EFI MAIN | 50 | С октября 2015 г.: 2WW: ABS, авто LSD, круиз-контроль, контроль спуска с горы, динамический радар-круиз-контроль, управление двигателем, помощь при трогании с места, панорамная система видения, система Stop & Start, TRC, VSC |
| 38 | ABS NO.2 | 30 | Система стабилизации автомобиля, антиблокировочная система тормозов |
| 39 | ABS NO.2 | 50 | Система стабилизации автомобиля, антиблокировочная система тормозов |
| 40 | H-LP-MAIN | 50 | Предохранители «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
| 41 | GLOW | 80 | Блок управления свечением |
| 42 | EPS | 80 | Электроусилитель рулевого управления |
| 43 | ALT | 120 | До октября 2015 г.: Бензин: предохранители «STOP”, «S/ROOF», «AM1», «OBD», «D/L NO.2», «FOG RR», «D/L BACK», «P/OUTLET NO.1», «DOOR D», «DOOR R/R», «DOOR R/L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK-ACC», «P/OUTLET NO.2», «ACC», «PANEL», «TAIL», «D/L NO.2», «EPS-IG», «ECU-IG NO.1», «ECU-IG NO.2», «HTR-IG», «S-HTR LH», «S-HTR RH», «IGN», «A/B», «METER», «ECU-IG NO.3» |
| 43 | ALT | 140 | До октября 2015 г.: Дизель, 3ZR-FAE с апреля 2015 г.; С октября 2015 г.: Кроме 2WW: предохранители «ABS NO.1», «ABS NO.2», «RDI FAN», «FAN NO.1», «S/HTR R/L», «DEICER», «FOG FR», «S/HTR R/R», «CDS FAN», «FAN NO.2», «HTR», «STV HTR», «TOWING-ALT», «HWD NO.1», «HWD NO.2», «H-LP CLN», «DRL», «PTC HTR NO.1», «PTC HTR NO.2», «PTC HTR NO.3», «DEF», «NOISE FILTER», «STOP», «S/ROOF», «AM1», «OBD», «D/L NO.2», «FOG RR», «D/L BACK», «P/OUTLET NO.1», «DOOR D», «DOOR R/R», «DOOR R/L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK-ACC», «P/OUTLET NO.2», «ACC», «PANEL», «TAIL», «D/L NO.2», «EPS-IG», «ECU-IG NO.1», «ECU-IG NO.2», «HTR-IG», «S-HTR LH», «S-HTR RH», «IGN», «A/B», «METER», «ECU-IG N0.3» |
| Реле | |||
| R1 | Блок управления двигателем (EFI-MAIN NO.2) | ||
| R2 | Зажигание (IG2) | ||
| R3 | Дизель: Блок управления двигателем (EDU) Бензин: Топливный насос (C/OPN) 2WW: Топливный насос (FUEL PMP) |
||
| R4 | До октября 2015 г.: Фары (H-LP) С октября 2015 г.: Диммер |
||
| R5 | Блок управления двигателем (EFI-MAIN NO.1) | ||
| R6 | До октября 2015 г.: Диммер С октября 2015 г.: Кроме 2AR-FE: Фары (H-LP) 2AR-FE: Фары / дневные ходовые огни (H-LP/DRL) |
Схема блока предохранителей №1 (тип 2)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (тип 2)
| № | Название | А | Схема |
|---|---|---|---|
| 1 | RADIO | 20 | Аудиосистема |
| 2 | ECU-B NO.1 | 10 | Беспроводное управление, датчик рулевого управления, главный блок ECU кузова, часы, блок ECU электропривода задней двери, система предупреждения о давлении в шинах, блок ECU памяти положения сиденья |
| 3 | DOME | 10 | Подсветка кнопки запуска двигателя, внутреннее освещение, подсветка солнцезащитных козырьков, освещение багажника, индивидуальные лампы |
| 4 | — | — | — |
| 5 | DEICER | 20 | Обогрев щеток лобового стекла |
| 6 | — | — | — |
| 7 | FOG FR | 7.5 | Противотуманные фары, индикатор противотуманных фар |
| 8 | AMP | 30 | Аудиосистема |
| 9 | ST | 30 | Система запуска |
| 10 | EFI-MAIN NO.1 | 20 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 11 | — | — | — |
| 12 | IG2 | 15 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «METER», «IGN», «A/B» |
| 13 | TURN&HAZ | 10 | Приборы и датчики |
| 14 | AM2 | 7.5 | Система запуска, предохранитель «IG2» |
| 15 | ECU-B NO.2 | 10 | Блок ECU системы кондиционирования воздуха, приборы и датчики, блок ECU системы классификации пассажиров, система смарт-ключ |
| 16 | STRG LOCK | 10 | Блок ECU блокировки руля |
| 17 | D/C CUT | 30 | Предохранители «DOME», «ECU-B NO.1», «RADIO» |
| 18 | HORN | 10 | Сигнал |
| 19 | ETCS | 10 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 20 | EFI-MAIN NO.2 | 20 | Датчик расхода воздуха, топливный насос, задний датчик O2 |
| 21 | ALT-S/ICS | 7.5 | Датчик тока |
| 22 | MIR HTR | 10 | Обогрев наружных зеркал заднего вида, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 23 | EFI NO.1 | 10 | Расходомер воздуха, клапан управления продувкой, VSV ACIS |
| 24 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, модуль топливного насоса с выключением |
| 25 | H-LP LH-HI | 10 | Левая фара (дальний свет), индикатор дальнего света фар |
| 26 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 27 | — | — | — |
| 28 | H-LP LH-LO | 10 | Левая фара (ближний свет) |
| 29 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 30 | CDS FAN | 30 | Электрические вентиляторы охлаждения |
| 31 | HTR | 50 | Система кондиционирования воздуха |
| 32 | H-LP-MAIN | 50 | Дневные ходовые огни, предохранители «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
| 33 | PTC HTR NO.2 | 30 | PTC-нагреватель |
| 34 | PTC HTR NO.1 | 30 | PTC-нагреватель |
| 35 | DEF | 30 | Обогрев заднего стекла, предохранитель «MIR HTR» |
| 36 | ABS NO.2 | 30 | Система стабилизации автомобиля |
| 37 | RDI FAN | 30 | Электрические вентиляторы охлаждения |
| 38 | ABS NO.1 | 50 | Система стабилизации автомобиля |
| 39 | EPS | 80 | Электроусилитель рулевого управления |
| 40 | ALT | 120 | Предохранители «ABS NO.1», «ABS NO.2», «PTC HTR NO.1», «PTC HTR NO.2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF» |
| 41 | WIPER-S | 5 | Переключатель стеклоочистителя лобового стекла, датчик тока |
| 42 | SPARE | 10 | Запасной предохранитель |
| 43 | SPARE | 20 | Запасной предохранитель |
| 44 | SPARE | 30 | Запасной предохранитель |
| Реле | |||
| R1 | Блок управления двигателем (EFI-MAIN NO.2) | ||
| R2 | Зажигание (IG2) | ||
| R3 | Топливный насос (C/OPN) | ||
| R4 | Короткий штифт | ||
| R5 | Фары (H-LP) | ||
| R6 | Блок управления двигателем (EFI-MAIN NO.1) | ||
| R7 | Обогрев заднего стекла (DEF) | ||
| M1 | Модуль дневных ходовых огней |
Схема блока предохранителей №2
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2
| № | Название | А | Схема |
|---|---|---|---|
| 1 | DRL | 5 | Дневные ходовые огни |
| 2 | TOWING-ALT | 30 | Прицеп |
| 3 | FOG FR | 7.5 | Передние противотуманные фары, индикатор передних противотуманных фар |
| 4 | NOISE FILTER | 10 | Фильтр шумоподавления |
| 5 | STVHTR | 25 | Электрический нагреватель |
| 6 | S/HTR R/R | 10 | С октября 2015 г.: Подогрев сиденья (правое заднее пассажирское сиденье) |
| 7 | DEICER | 20 | Обогрев щеток лобового стекла |
| 7 | S/HTR R/L | 10 | С октября 2015 г.: Подогрев сиденья (левое заднее пассажирское сиденье) |
| 8 | CDS FAN NO.2 | 5 | С октября 2015 г.: Дизель: Электрические вентиляторы охлаждения |
| 9 | — | — | — |
| 10 | RDI FAN NO.2 | 5 | С октября 2015 г.: Дизель: Электрические вентиляторы охлаждения |
| 11 | — | — | — |
| 12 | — | — | — |
| 13 | MIR HTR | 10 | Обогрев наружных зеркал заднего вида, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | PTC HTR NO.1 | 50 | 600W, 840W: PTC-нагреватель |
| 17 | PTC HTR NO.1 | 30 | 330W: PTC-нагреватель |
| 18 | PTC HTR NO.2 | 50 | 840W: PTC-нагреватель |
| 18 | PTC HTR NO.2 | 30 | 330W: PTC-нагреватель |
| 19 | PTC HTR NO.3 | 50 | 840W: PTC-нагреватель |
| 19 | PTC HTR NO.3 | 30 | 330W: PTC-нагреватель |
| 20 | CDS FAN | 30 | Электрические вентиляторы охлаждения |
| 20 | CDS FAN | 40 | С октября 2015 г.: 2WW: Электрические вентиляторы охлаждения |
| 20 | FAN NO.2 | 50 | С октября 2015 г. Дизель: С буксировкой прицепа: Электрические вентиляторы охлаждения |
| 21 | RDI FAN | 30 | Электрические вентиляторы охлаждения |
| 21 | RDI FAN | 40 | С октября 2015 г.: 2WW: Электрические вентиляторы охлаждения |
| 21 | FAN NO.1 | 50 | С октября 2015 г. Дизель: С буксировкой прицепа: Электрические вентиляторы охлаждения |
| 22 | HTR | 50 | Система кондиционирования воздуха |
| 23 | DEF | 30 | Обогрев заднего стекла, предохранитель «MIR HTR» |
| 24 | HWD NO.2 | 50 | Обогрев лобового стекла |
| 25 | H-LP CLN | 30 | Омыватель фар |
| 26 | HWD NO.1 | 50 | Обогрев лобового стекла |
| Реле | |||
| R1 | Электрический вентилятор охлаждения (FAN NO.2) | ||
| R2 | Передние противотуманные фары (FOG FR) | ||
| R3 | Сигнал | ||
| R4 | Нагреватель (HTR) | ||
| R5 | Дневные ходовые огни (DRL) | ||
| R6 | Электрический вентилятор охлаждения (FAN NO.3) | ||
| R7 | Электрический вентилятор охлаждения (FAN NO.1) | ||
| R8 | Обогрев заднего стекла (DEF) | ||
| R9 | PTC-нагреватель (PTC HTR NO.1) | ||
| R10 | PTC-нагреватель (PTC HTR NO.2) Обогрев лобового стекла (HWD NO.1) |
||
| R11 | PTC-нагреватель (PTC HTR NO.3) Обогрев лобового стекла (HWD NO.2) |
||
| R12 | Стоп-сигналы (STOP LP) | ||
| R13 | Стартер (ST), (ST NO.1) | ||
| R14 | Обогрев лобового стекла (DEICER) Обогрев рулевого колеса (STRG HTR) Обогрев лобового стекла / обогрев рулевого колеса (DEICER/STRG HTR) |
||
| A | |||
| R15 | С октября 2015 г.: С буксировкой прицепа + дизель: Электрические вентиляторы охлаждения (FAN NO.1) Подогрев заднего сиденья (S/HTR R/L) |
||
| R16 | С октября 2015 г.: Подогрев заднего сиденья (S/HTR R/R) | ||
| B | |||
| R17 | С октября 2015 г.: С буксировкой прицепа + дизель: Электрические вентиляторы охлаждения (FAN NO.2) Нагреватель форсунок омывателя (WSH NZL HTR) |
||
| R18 | Стартер (ST NO.2) | ||
| C | |||
| R19 | 330W: PTC-нагреватель (PTC HTR NO.1) 600W: PTC-нагреватель (PTC HTR NO.3) |
||
| R20 | PTC-нагреватель (PTC HTR NO.2) |
Блок реле (при наличии)
Блок реле моторного отсека
| № | Реле |
|---|---|
| R1 | Передние противотуманные фары (FOG FR) |
| R2 | Сцепление компрессора кондиционера (MG/CLT) |
| R3 | PTC-нагреватель (PTC HTR NO.2) |
| R4 | — |
| R5 | Сигнал |
| R6 | Электрический вентилятор охлаждения (FAN NO.2) |
| R7 | PTC-нагреватель (PTC HTR NO.1) |
| R8 | Электрический вентилятор охлаждения (FAN NO.3) |
| R9 | Стартер (ST) |
| R10 | Электрический вентилятор охлаждения (FAN NO.1) |
