В этой статье мы рассмотрим Volkswagen Caddy третьего поколения (2K) после первого рестайлинга, выпускавшийся с 2011 по 2015 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Caddy 2011, 2012, 2013, 2014 и 2015, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей).
Схема расположения предохранителей Volkswagen Caddy 2011-2015
Панель приборов (держатель предохранителей C)

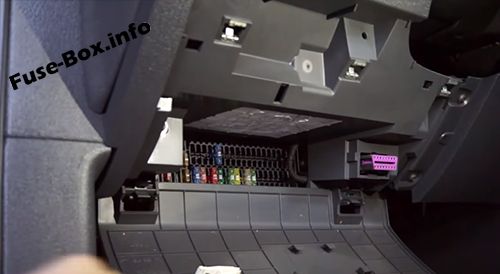

Блок предохранителей расположен слева под приборной панелью (за крышкой под рулевым колесом).
Моторный отсек (держатель предохранителей B)
Он расположен в моторном отсеке (с левой стороны).
Предварительный блок предохранителей (держатель предохранителей A)
Он расположен перед блоком предохранителей в моторном отсеке.
Панель приборов
Назначение предохранителей в панели приборов
| № | А | Функция/компонент |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | 10 | Специальные транспортные средства 4-контактный разъем -T4aa- , Контакт 1 (до октября 2011) 10-контактный разъем -T10l- , Контакт 4 (Интерфейс для специальных функций) |
| 10 | 5 | Реле топливного насоса -J17- Основное реле -J271- Блок управления режимом газа -J659- Реле питания терминала 50 -J682- Реле стартера 1 -J906- Стабилизатор напряжения -J532- Интерфейс диагностики шины данных -J533- Блок управления двигателем -J623- |
| 11 | 5 | Блок управления парковочным ассистентом -J446- Блок управления рулевым парковочным ассистентом -J791- |
| 12 | 5 | Специальные транспортные средства Таксометр -G41- Зеркальный таксометр -G511- |
| 12 | 10 | Специальные транспортные средства- (до октября 2011) 2-контактный разъем -T2ab- , Контакт 1 2-контактный разъем -T2ac- , Контакт 1 28-контактный разъем -T28b- , Контакт 13 |
| 12 | 20 (после ноября 2011) | Специальные транспортные средства- (после ноября 2011) 8-контактный разъем -T8k- , Контакт 8 28-контактный разъем -T28a- , Контакт 20 28-контактный разъем -T28b- , Контакт 20 |
| 13 | 7.5 | Выключатель стоп-сигнала -F- (до октября 2011) Регулятор дальности света фар -E102- Кнопка TCS и ESP -E256- Кнопка индикации давления в шинах -E492- Кнопка работы Start/Stop -E693- Блок управления ABS -J104- Блок управления детектором прицепа -J345- Блок управления полным приводом -J492- Блок управления рулевым управлением -J500- Блок управления датчиками селектора передач -J587- Мехатроник для двойного сцепления -J743- Левый мотор регулировки дальности света фар -V48- Правый мотор регулировки дальности света фар -V49- Блок управления поворотным светом и регулировкой дальности фар -J745- |
| 14 | 10 | Выключатель заднего хода -F4- Датчик массы воздуха -G70- Реле работы вспомогательного обогревателя -J485- Блок управления в приборной панели -J285- Нагревательный элемент для вентиляции картера -N79- Электромагнитный клапан адсорбера 1 -N80- Диагностическое соединение -U31-16-контактный разъем -T16- , Контакт 1 |
| 15 | 5 | Блок управления подушками безопасности -J234- Лампа предупреждения о деактивации боковой подушки переднего пассажира -K145- |
| 16 | 5 | Переключатель света -E1- Переключатель нагревателя/мощности нагрева -E16- Датчик высокого давления -G65- Датчик качества воздуха -G238- Датчик уровня и температуры масла -G266- Автоматическое антибликовое внутреннее зеркало -Y7- |
| 17 | — | Не используется |
| 18 | 10 | Специальные транспортные средства- Блок управления дистанционным контролем тревоги такси -J601- |
| 18 | 10 | Специальные транспортные средства- 10-контактный разъем -T10l- , Контакт 6 (Интерфейс для специальных функций) |
| 19 | 10 | Специальные транспортные средства- Таксометр -G41- Зеркальный таксометр -G511- Блок управления дистанционным контролем тревоги такси -J601- Двусторонняя радиостанция -R8- Принтер -R98- |
| 19 | 10 | Специальные транспортные средства- 10-контактный разъем -T10l- , Контакт 7 (Интерфейс для специальных функций) |
| 20 | 20 | Прикуриватель -U1- (после ноября 2012) |
| 21 | 10 | Переключатель света -E1- Переключатель нагревателя/мощности нагрева -E16- Датчик дождя и света -G397- Реле заднего стеклоочистителя -J9- Блок управления Climatronic -J255- Блок управления системой кондиционирования -J301- Реле клаксона -J413- Приемник дистанционного управления для вспомогательного подогревателя охлаждающей жидкости -R149- Блок управления датчиками селектора передач -J587- Диагностическое соединение -U31-16-контактный разъем -T16- , Контакт 16 Переключатель освещения салона -E599- (для кемпера) Задний свет салона -W43- (для кемпера) |
| 22 | 10 | Блок управления бортовым питанием -J519- (T52b/42) (после мая 2011) |
| 23 | 5 | Специальные транспортные средства- Переключатель освещения салона (такси) -E115- Переключатель знака такси -E138- 10-контактный разъем -T10l- , Контакт 1 (Интерфейс для специальных функций) |
| 23 | 10 | Специальные транспортные средства- 3-контактный разъем -T3ak- , Контакт 1 (до октября 2011) Реле проблесковых маячков -J630-4) |
| 24 | 5 | Датчик мониторинга салона -G273- Датчик наклона автомобиля -G384- Датчик охранной сигнализации -G578- Сирена охранной сигнализации -H12- Блок управления бортовым питанием -J519- (T52c/1) |
| 25 | 10 | Модуль выхода для левой фары -J667- |
| 26 | 10 | Модуль выхода для правой фары -J668- |
| 27 | — | Не используется |
| 28 | 20 | 12-В розетка 3 -U19- , в отделении для хранения |
| 29 | 15 | Мотор заднего стеклоочистителя -V12- |
| 30 | — | Не используется |
| 31 | 5 | Переключатель нагревателя/мощности нагрева -E16- Нагревательный элемент левого форсунка омывателя -Z20- Нагревательный элемент правого форсунка омывателя -Z21- |
| 32 | — | Не используется |
| 33 | 40 | Блок управления системой кондиционирования -J301- Переключатель нагревателя/мощности нагрева -E16- |
| 34 | — | Не используется |
| 35 | 10 | Специальные транспортные средства- (до октября 2011) Люминесцентная лампа в задней части высокого крыши -W41- Люминесцентная лампа в центре высокого крыши -W42- |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 20 | Специальные транспортные средства- 10-контактный разъем -T10ai- , Контакт 1 (до октября 2011) |
| 39 | 30 | Специальные транспортные средства- 4-контактный разъем -T4ad- , Контакт 1 (после ноября 2011) |
| 40 | 20 | Блок управления детектором прицепа -J345- |
| 41 | 20 | Блок управления детектором прицепа -J345- |
| 42 | 20 | Блок управления детектором прицепа -J345- |
| 43 | 15 | Реле топливного насоса -J17- Реле второго электрического топливного насоса -J49- Дополнительный топливный насос -V393- |
| 44 | 40 | Блок управления вентилятором обдува -J126- Вентилятор обдува -V2- |
| 45 | 20 | Реле системы омывания фар -J39- Насос системы омывания фар -V11- |
| 46 | 10 | Блок управления бортовым питанием -J519- (T52b/42) (до апреля 2011) Передний свет салона -W1- Свет багажника -W3- Свет перчаточного ящика -W6- Задний свет салона -W43- |
| 46 | 30 | Блок управления дверью водителя -J386- (после мая 2011) |
| 47 | 30 | Прикуриватель -U1- (до октября 2012) Реле разрядки X-контакта -J59- (после ноября 2012; только для автомобилей с Climatronic) Держатель предохранителей C -SC- (-SC28- до -SC33- ) (после ноября 2012; только для автомобилей с Climatronic) |
| 48 | 30 | Блок управления обогревом передних сидений -J774- |
| 49 | 30 | Блок управления дверью водителя -J386- (до апреля 2011) Блок управления дверью переднего пассажира -J387- |
| 50 | 20 | Блок управления бортовым питанием -J519- (T52b/1) Мотор заднего стеклоочистителя -V12- Насос омывателя лобового и заднего стекла -V59- Насос омывателя -V5- |
| 51 | 15 | Реле питания прицепа -J941- Розетка прицепа -U10- (T13/10) |
| 51 | 30 | Специальные транспортные средства- 10-контактный разъем -T10ai- , Контакт 4 10-контактный разъем -T10ai- , Контакт 5 |
| 52 | 25 | Реле обогрева заднего стекла -J9- Обогрев заднего стекла -Z1- Обогрев заднего стекла в левой дверной панели -Z26- Обогрев заднего стекла в правой дверной панели -Z27- Реле вентилятора обдува -J13- Последовательное сопротивление вентилятора обдува с предохранителем от перегрева -N24- Вентилятор обдува -V2- |
| 53 | 15 (до октября 2012) 20 (после ноября 2012) |
12-В розетка -U5- , в задней центральной консоли 12-В розетка 2 -U18- , В задней левой боковой панели |
| 54 | 15 | Специальные транспортные средства- (после ноября 2011) Реле переключения 1 для вентилятора крыши -J180- |
| 55 | 15 | Специальные транспортные средства- (после ноября 2011) 8-контактный разъем -T8m- , Контакт 4 8-контактный разъем -T8n- , Контакт 4 |
| 56 | — | Не используется |
| 57 | 5 | Блок управления в приборной панели -J285- (только для автомобилей с системой start-stop) Блок управления электроникой рулевой колонки -J527- (только для автомобилей с системой start-stop) |
| 58 | 5 | Блок управления электроникой для мобильного телефона -J412- (только для автомобилей с системой start-stop) |
| 59 | 5 | Специальные транспортные средства- Переключатель радио -E72- Кнопка обхода зажигания -E489- Кнопка отключения дневных ходовых огней -E652- Память данных аварии -J754- |
| 60 | 30 | Специальные транспортные средства- 3-контактный разъем -T3al- , Контакт 1 |
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | А | Функция/компонент |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30 | Мехатроник для двойного сцепления -J743- |
| 3 | 5 | Блок мониторинга аккумулятора -J367- Блок управления бортовым питанием -J519- (T52a/24) |
| 4 | 20 | Блок управления ABS -J104- Гидравлический блок ABS -N55- |
| 5 | 15 | Мехатроник для двойного сцепления -J743- |
| 6 | 5 | Блок управления в приборной панели -J285- Блок управления электроникой рулевой колонки -J527- |
| 7 | 40 | Реле питания терминала 15 -J329- Держатель предохранителей C -SC- (-SC9- до -SC16- и -SC25- до -SC27- ) |
| 8 | 15 | Блок управления с дисплеем для радио и навигации -J503- Радио -R- Стабилизатор напряжения -J532- (только для автомобилей с системой start/stop) Модуль управления с дисплеем для системы радио и навигации -J503- Радио -R- Предохранитель 57 в держателе предохранителей C -SC57- Предохранитель 58 в держателе предохранителей C -SC58- |
| 9 | 5 | Блок управления электроникой для мобильного телефона -J412- (только для автомобилей без системы start/stop) |
| 10 | 5 | Основное реле -J271- Блок управления двигателем -J623- Реле питания компонентов двигателя -J757- |
| 11 | 30 | Блок управления вспомогательным обогревателем -J364- |
| 12 | 5 | Интерфейс диагностики шины данных -J533- |
| 13 | 15 | Блок управления двигателем -J623- (бензиновый двигатель) |
| 13 | 30 | Блок управления двигателем -J623- (дизельный двигатель) |
| 14 | 15 | Регулирующий клапан давления топлива -N276- (дизельный двигатель) Дозирующий клапан топлива -N290- (дизельный двигатель) |
| 14 | 20 | Трансформатор зажигания -N152- Катушка зажигания 1 с выходной ступенью -N70- Катушка зажигания 2 с выходной ступенью -N127- Катушка зажигания 3 с выходной ступенью -N291- Катушка зажигания 4 с выходной ступенью -N292- |
| 15 | 5 | Реле низкой мощности нагрева -J359- (дизельный двигатель) Реле высокой мощности нагрева -J360- (дизельный двигатель) Реле топливного насоса -N17- Реле второго электрического топливного насоса -J49- Блок автоматического управления периодом накаливания -J179- |
| 15 | 10 | Нагреватель зонда лямбда -Z19- Нагреватель зонда лямбда 1 после каталитического нейтрализатора -Z29- Реле низкой мощности нагрева -J359- Реле высокой мощности нагрева -J360- Реле отключения топливного насоса -J333- (только для автомобилей с кодом двигателя CHGA) Клапан газовой инжекции 1 -N366- (только для автомобилей с кодом двигателя BSX) Клапан газовой инжекции 2 -N367- (только для автомобилей с кодом двигателя BSX) Клапан газовой инжекции 3 -N368- (только для автомобилей с кодом двигателя BSX) Клапан газовой инжекции 4 -N369- (только для автомобилей с кодом двигателя BSX) |
| 15 | 15 | Клапан высокого давления для газового режима -N372- (только для автомобилей с кодом двигателя CHGA) Клапан газового бака -N495- (только для автомобилей с кодом двигателя CHGA) Датчик уровня газа -G707- (только для автомобилей с кодом двигателя CHGA) Клапан газовой инжекции 1 -N366- (только для автомобилей с кодом двигателя CHGA) Клапан газовой инжекции 2 -N367- (только для автомобилей с кодом двигателя CHGA) Клапан газовой инжекции 3 -N368- (только для автомобилей с кодом двигателя CHGA) Клапан газовой инжекции 4 -N369- (только для автомобилей с кодом двигателя CHGA) |
| 16 | 30 | Блок управления бортовым питанием -J519- (T52c/42) Лампа правого заднего противотуманного фонаря -L23- Лампа правого поворотного света -L149- Лампа левого заднего противотуманного фонаря -L46- , или лампа правого заднего противотуманного фонаря -L47- Лампа правого дневного ходового огня -L175- Лампа левого габаритного огня -M1- Лампа правого заднего габаритного огня -M2- Лампа левого заднего поворотника -M6- Лампа правого переднего поворотника -M7- Лампа левого стоп-сигнала -M9- Лампа правого заднего хода -M17- Лампа левого бокового поворотника -M18- Лампа высокого стоп-сигнала -M25- Лампа ближнего света правой фары -M31- Лампа дальнего света правой фары -M32- |
| 17 | 15 | Реле клаксона -J413- |
| 18 | 30 | Блок управления специальным транспортным средством -J608- |
| 19 | 30 | Блок управления мотором стеклоочистителя -J400- |
| 20 | 10 | Клапан отключения топливного бака 1 -N361- (только для автомобилей с кодом двигателя BSX) Клапан отключения топливного бака 2 -N362- (только для автомобилей с кодом двигателя BSX) Клапан отключения топливного бака 3 -N363- (только для автомобилей с кодом двигателя BSX) Клапан отключения топливного бака 4 -N429- (только для автомобилей с кодом двигателя BSX) Клапан отключения топливного бака 5 -N430- (только для автомобилей с кодом двигателя BSX) Насос циркуляции охлаждающей жидкости -V50- |
| 21 | 10 | Нагреватель зонда лямбда -Z19- (дизельный двигатель) |
| 21 | 15 | Блок управления топливным насосом -J538- Нагреватель зонда лямбда -Z19- Нагреватель зонда лямбда 1 после каталитического нейтрализатора -Z29- |
| 22 | 5 | Датчик положения сцепления -G476- Выключатель стоп-сигнала -F- (с ноября 2011) |
| 23 | 5 | Реле дополнительного насоса охлаждающей жидкости -J496- |
| 23 | 10 | Датчик массы воздуха -G70- (Дизельный двигатель) Электромагнитный клапан управления наддувом -N75- (Дизельный двигатель) Переключающий клапан охладителя рециркуляции отходящих газов -N345- (Дизельный двигатель) Блок управления газовым режимом -J659- Реле для клапанов отключения газа -J908- (только для автомобилей с кодом двигателя BSX) Клапан высокого давления для газового режима -N372- (только для автомобилей с кодом двигателя BSX) |
| 23 | 15 | Регулирующий клапан давления топлива -N276- |
| 24 | 10 | Блок управления вентилятором радиатора -J293- Реле насоса вторичного воздуха -J299- Реле дополнительного насоса охлаждающей жидкости -J496- Электромагнитный клапан адсорбера 1 -N80- Регулирующий клапан охлаждающей жидкости -N515- Переключающий клапан изменяемого впускного коллектора -N156- Насос циркуляции охлаждающей жидкости 2 -V178- Форсунка, цилиндр 1 -N30- (только для автомобилей с кодом двигателя BSX) Форсунка, цилиндр 2 -N31- (только для автомобилей с кодом двигателя BSX) Форсунка, цилиндр 3 -N32- (только для автомобилей с кодом двигателя BSX) Форсунка, цилиндр 4 -N33- (только для автомобилей с кодом двигателя BSX) |
| 25 | 40 | Гидравлический насос ABS -V64- Блок управления ABS -J104- |
| 26 | 30 | Блок управления бортовым питанием -J519- (T52a/1) Лампа левого поворотного света -L148- Лампа левого противотуманного фонаря -L22- Лампа левого заднего противотуманного фонаря -L46- , или лампа правого заднего противотуманного фонаря -L47- Лампа левого дневного ходового огня -L174- Лампа правого габаритного огня -M3- Лампа левого заднего габаритного огня -M4- Лампа левого переднего поворотника -M5- Лампа правого заднего поворотника -M8- Лампа правого стоп-сигнала -M10- Лампа левого заднего хода -M16- Лампа правого бокового поворотника -M19- Лампа ближнего света левой фары -M29- Лампа дальнего света левой фары -M30- |
| 27 | 40 | Мотор насоса вторичного воздуха -V101- |
| 27 | 50 | Блок автоматического управления периодом накаливания -J179- |
| 28 | — | Не используется |
| 29 | 30 | Предохранитель 18 в держателе предохранителей C -SC18- Предохранитель 19 в держателе предохранителей C -SC19- |
| 29 | 50 | Предохранитель 35 в держателе предохранителей C -SC35- Предохранитель 39 в держателе предохранителей C -SC39- Предохранитель 54 в держателе предохранителей C -SC54- Предохранитель 55 в держателе предохранителей C -SC55- Предохранитель 59 в держателе предохранителей C -SC59- Предохранитель 60 в держателе предохранителей C -SC60- |
| 30 | 50 | Держатель предохранителей C -SC- (-SC40- до -SC42- ) |
Предварительный блок предохранителей
Предварительный блок предохранителей
| № | А | Функция/компонент |
|---|---|---|
| 1 | 150 200 (Модели только с генератором 140 А) |
Альтернатор -C- |
| 2 | 80 | Блок управления рулевым управлением -J500-Электромеханический мотор рулевого управления -V187- |
| 3 | 50 | Блок управления вентилятором радиатора -J293- |
| 4 | 80 | Реле разрядки X-контакта -J59- Держатель предохранителей C -SC- (-SC28- до -SC33-) |
| 5 | 80 | Держатель предохранителей C -SC- (-SC20- до -SC24- и -SC43- до -SC53-) |
| 6 | 40 | Реле низкой мощности нагрева -J359- |
| 7 | 80 | Реле высокой мощности нагрева -J360- |
