В этой статье мы рассмотрим Volkswagen Golf седьмого поколения (MK7), выпускавшийся с 2013 по 2020 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Golf VII 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Volkswagen Golf Mk7 2013-2020
Расположение блока предохранителей

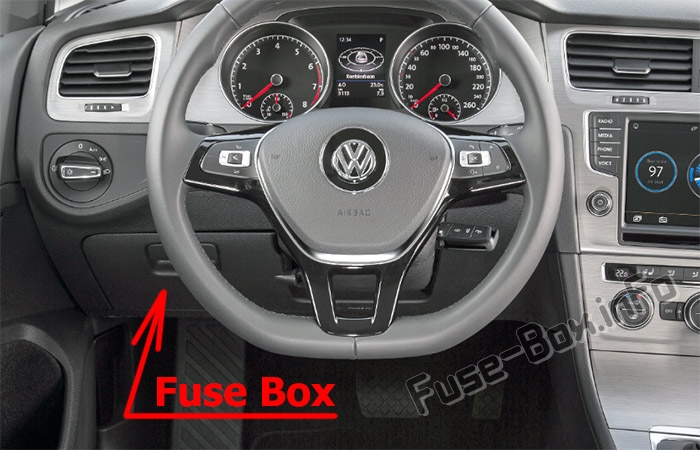

Блок предохранителей расположен за отделением для хранения на стороне водителя панели приборов (LHD). Откройте отделение для хранения, сожмите с боков и потяните на себя, чтобы получить доступ к предохранителям.
На автомобилях с правым рулем этот блок предохранителей, скорее всего, расположен за крышкой с левой стороны бардачка.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Описание |
|---|---|
| 1 | Модуль управления редукционным нагревателем |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Модуль управления электрикой автомобиля, Система охранной сигнализации |
| 5 | Интерфейс диагностики шин данных на борту |
| 6 | Селектор передач, Датчик охранной сигнализации |
| 7 | Управление HVAC, Реле заднего стеклоочистителя с подогревом |
| 8 | Переключатель поворотных огней, Датчик дождя/освещения, Диагностический разъем, Датчик сигнализации |
| 9 | Модуль управления электроникой рулевой колонки |
| 10 | Экран инфотейнмента (передний) |
| 11 | Модуль управления натяжителем ремня безопасности переднего левого сиденья, Модуль управления приводом колес |
| 12 | Модуль управления информационной электроникой |
| 13 | Модуль управления электронной амортизацией |
| 14 | Модуль управления вентилятором свежей воздуха |
| 15 | Модуль управления электронным замком рулевой колонки |
| 16 | USB-порты, Телефон |
| 17 | Приборная панель, Модуль управления экстренным вызовом |
| 18 | Камера заднего вида, Кнопка открытия задней крышки |
| 19 | Интерфейс системы Access Start |
| 20 | Реле системы дозирования редуцирующего вещества |
| 21 | Модуль управления приводом колес |
| 22 | Не используется |
| 23 | Модуль управления электрикой автомобиля, Правая передняя фара MX2 |
| 24 | Электрический люк-открыватель |
| 25 | Модуль двери водителя/пассажира, Регулятор задних окон |
| 26 | Модуль управления электрикой автомобиля, Передние подогреваемые сиденья |
| 27 | Аудиосистема |
| 28 | Фаркоп |
| 29 | Не используется |
| 30 | Модуль управления натяжителем ремня безопасности переднего левого сиденья |
| 31 | Модуль управления электрикой автомобиля, Левая передняя фара MX1 |
| 32 | Передняя камера, Регулировка расстояния, Парктроник, Система обнаружения слепых зон |
| 33 | Модуль управления подушками безопасности, Индикатор отключения подушки пассажира, Датчик занятия пассажирского сиденья |
| 34 | Переключатель поворотных огней, Внутреннее зеркало заднего вида, Реле розеток, Переключатель задних фонарей, Датчик давления хладагента, Датчик качества воздуха, Переключатель центральной консоли, Кнопка стояночного тормоза |
| 35 | Диагностический разъем, Регулятор дальности фар и подсветки панели приборов, Автоматически затемняемое внутреннее зеркало заднего вида, Модуль управления поворотными фарами и регулировкой дальности, Мотор регулировки луча правой/левой фары |
| 36 | Модуль управления правым дневным ходовым огнем и габаритным огнем |
| 37 | Модуль управления левым дневным ходовым огнем и габаритным огнем |
| 38 | Фаркоп |
| 39 | Модуль управления передними дверями, Мотор регулятора левых/правых задних окон |
| 40 | Прикуриватель, Розетки 12 В |
| 41 | Модуль управления электроникой рулевой колонки, Модуль управления натяжителем ремня безопасности переднего правого сиденья |
| 42 | Модуль управления электрикой автомобиля, Центральный замок |
| 43 | Модуль управления электрикой автомобиля, Внутреннее освещение |
| 44 | Фаркоп |
| 45 | Регулировка передних сидений |
| 46 | Преобразователь AC-DC (розетка 230 В) |
| 47 | Задний стеклоочиститель |
| 48 | Не используется |
| 49 | Датчик положения педали сцепления, Реле стартера 1, Реле стартера 2 |
| 50 | Не используется |
| 51 | Модуль управления натяжителем ремня безопасности переднего правого сиденья |
| 52 | Не используется |
| 53 | Подогрев заднего стекла |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| 1 | Модуль управления ABS |
| 2 | Модуль управления ABS, Гидравлический насос |
| 3 | Блок управления двигателем (ECU) |
| 4 | Датчик уровня масла, Модуль вентилятора охлаждающей жидкости, Клапан регулятора EVAP, Клапан регулировки распредвала, Клапан регулировки выпускного распредвала, Клапан давления масла, Реле высокой/низкой мощности нагрева, Клапан переключения охладителя EGR, Клапан байпаса отводной задвижки #75, Датчик концентрации этанола, Впускные цилиндры, Регулировка выпускного распредвала |
| 5 | Клапан регулировки давления топлива #276, Клапан дозирования топлива #290 |
| 6 | Переключатель стоп-сигналов |
| 7 | Клапан регулировки давления топлива, Насос охлаждения наддувочного воздуха, Клапан регулировки давления масла, Соленоидный клапан контура охлаждения, Поддерживающий нагревательный насос |
| 8 | Кислородные датчики, Датчик массового расхода воздуха |
| 9 | Катушки зажигания, Модуль управления временем свечения, Нагрев топлива от испарения |
| 10 | Модуль управления топливным насосом |
| 11 | Электрический вспомогательный нагревательный элемент |
| 12 | Электрический вспомогательный нагревательный элемент |
| 13 | Автоматическая коробка передач (DSG) |
| 14 | Подогрев лобового стекла (передний) |
| 15 | Реле сигнала |
| 16 | Не используется |
| 17 | ECU, Модуль управления ABS, Реле терминала 30 |
| 18 | Модуль мониторинга аккумулятора, Интерфейс шины данных J533 |
| 19 | Стеклоочистители лобового стекла (передние) |
| 20 | Сирена охранной сигнализации |
| 21 | Не используется |
| 22 | Блок управления двигателем (ECU) |
| 23 | Стартер |
| 24 | Электрическая вспомогательная система отопления |
| 31 | Не используется |
| 32 | Не используется |
| 33 | Не используется |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Модуль управления вспомогательным нагревателем |
| 38 | Не используется |
