В этой статье мы рассмотрим первое поколение Volkswagen Sharan (7M), которое производилось с 1995 по 2000 год. В этой статье вы найдете схемы блоков предохранителей Volkswagen Sharan 1995, 1996, 1997, 1998, 1999 и 2000 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Volkswagen Sharan (7M)

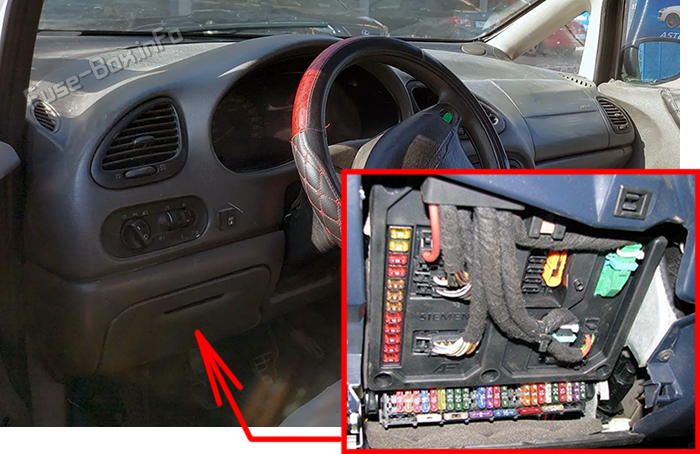

Блок предохранителей расположен в панели приборов.
1995, 1996, 1997
Панель предохранителей/реле
Назначение предохранителей в панели приборов (1995-1997)
| № | А | Назначение |
|---|---|---|
| 1 | 10A | Ближний свет, левый Корректор фар, левый |
| 2 | 10A | Ближний свет, правый Корректор фар, правый |
| 3 | 3A | Освещение номерного знака |
| 4 | 20A | Стеклоочиститель заднего стекла Дневные ходовые огни Задний нагреватель воздуха |
| 5 | 10A | Система стеклоочистителя/омывателя лобового стекла Подогрев форсунок омывателя |
| 6 | 25A | Вентилятор Fresh air Climatronic |
| 7 | 5A | Боковые огни и габаритные огни, правые Освещение моторного отсека |
| 8 | 5A | Боковые огни и габаритные огни, левые |
| 9 | 20A | Подогрев заднего стекла Реле подогрева лобового стекла |
| 10 | 15A | Задний противотуманный фонарь |
| 11 | 10A | Дальний свет, левый |
| 12 | 10A | Дальний свет, правый |
| 13 | 10A | Сигнал |
| 14 | 15A | Фары заднего хода CCS (не для АКПП) Реле подогрева лобового стекла Блок управления центральным замком Блок управления электростеклоподъемниками/реле Задние электрические вентиляционные окна Регулируемые и обогреваемые наружные зеркала Подогрев сидений Блок управления Climatronic Управление водяным нагревателем D3W Клапан блокировки свободного хода (Syncro) Блок управления АКПП Подсветка рычага переключения передач |
| 15 | 10A/5A | Управление двигателем Иммобилайзер Подсветка рычага переключения передач Нагревательный элемент вентиля системы Рекуперация выхлопных газов Система адсорбента |
| 16 | 3A | Цифровые часы Передний внутренний свет Освещение бардачка Реле подогрева заднего стекла Блок контроля ламп |
| 17 | 10A | Система указателей поворота |
| 18 | 10A | Топливный насос Лямбда-зонд |
| 19 | 30A | Вентилятор радиатора Управление вентилятором радиатора |
| 20 | 10A | Стоп-сигналы |
| 21 | 10A | Комбинация приборов Цифровые часы Радио, CD-чейнджер, Усилитель Внутреннее освещение Передний/задний люк |
| 22 | 10A | Самодиагностика Блок управления Climatronic |
| 23 | 7.5A | Предохранитель третьей скорости вентилятора радиатора и реле магнитной муфты Предохранитель блока управления вентилятором радиатора Предохранитель насоса охлаждающей жидкости |
| 24 | 30A | Предохранитель мотора стеклоочистителя |
| 25 | 60A | Предохранитель свечей накаливания (двигатель) |
| 26 | 5A | Свободно |
| 27 | 50A | Предохранитель подогрева лобового стекла |
| 28 | 30A | Предохранитель блока управления ABS 1 (гидравлический насос) |
| 29 | 30A | Предохранитель блока управления ABS 2 (клапаны) |
| 30 | 10A | Предохранитель центрального замка (Дополнительно: Предупреждающие лампы дверей) |
| 31 | 10A | Предохранитель центрального замка / сигнала охранной сигнализации |
| 32 | 10A | Предохранитель аварийной сигнализации центрального замка / охранной сигнализации |
| 33 | 30A/25A | Предохранитель обогревателя (Водяной нагреватель D3W; Водяной нагреватель B4W/D4W) |
| 34 | 25A | Предохранитель заднего Climatronic (вентилятор Fresh air) |
| 35 | 20A | Предохранитель прикуривателя Предохранитель гнезда 12 В Предохранитель для буксировки (клемма 30) |
| 36 | 10A | Предохранитель телефона |
| 37 | 30A | Предохранитель индивидуального электростеклоподъемника Термический предохранитель электростеклоподъемника (Дополнительно: Система комфорта вентиляционных окон) |
| 38 | 20A | Свободно |
| 39 | 25A | Предохранитель переднего Climatronic (вентилятор Fresh air) |
| 40 | 5A | Предохранитель первой и второй скоростей вентилятора радиатора |
| Реле | ||
| 1 | Свободно | |
| 2 | Реле стеклоочистителя и омывателя заднего стекла (72) | |
| 3 | Реле питания (30) (ADY, AKT ) Реле питания (109) (1Z, AHU, AFN) |
|
| 4 | Реле разрядки контакта X (18) | |
| 5 | Свободно | |
| 6 | Реле аварийной сигнализации (21) Реле аварийной сигнализации для буксировки прицепа (22) |
|
| 7 | Реле системы омывателя фар (95) | |
| 8 | Реле автоматического режима стеклоочистителя и омывателя (19) Реле автоматического режима стеклоочистителя и омывателя, программа (99) |
|
| 9 | Звуковой сигнал предупреждения о включенных огнях (36) | |
| 10 | Мостик для заднего противотуманного фонаря Реле противотуманного фонаря (53) |
|
| 11 | Мостик для сигнала Реле двухтонального сигнала (53) |
|
| 12 | Реле топливного насоса (167) (AAA, ADY, AKT ) Реле свечей накаливания (103) (1Z, AHU, AFN) |
|
| 13 | Реле ближнего и дальнего света (128) | |
| 14 | Реле подогрева заднего стекла (169) Мостик для подогрева заднего стекла |
|
| 15 | Реле разрядки мотора стеклоочистителя (53), (204) |
Дополнительная плата реле и соединения за панелью приборов, слева
| № | Назначение |
|---|---|
| 1 | Соединение самодиагностики |
| 2 | Соединение клеммы 15a (8-контактное) |
| 3 | Соединение клеммы 58b (8-контактное) |
| 4 | Соединение сигнала скорости (8-контактное) |
| 5 | Соединение клеммы 54 (8-контактное) |
| 6 | Соединение датчика положения двери (8-контактное) |
| 18 | Реле переключения динамиков радио/телефона (8-контактное) |
| 19 | Реле включения дневных ходовых огней (200) |
| 20 | Блок управления блокировкой свободного хода (149) |
| 21 | Реле заднего вентиляционного окна (149) |
| 22 | Реле подогрева лобового стекла (170) |
| 23 | Свободно |
| 24 | Реле электростеклоподъемника (без функции комфорта закрытия) (53) |
| 25 | Реле отключения заднего нагревателя воздуха (94) |
| 26 | Реле системы предупреждения о непристегнутом ремне безопасности |
Дополнительная плата реле и держатель предохранителей, слева в моторном отсеке
| № | А | Назначение |
|---|---|---|
| 50 | Реле отключения кондиционера (114) Блокирующий диод (153) |
|
| 51 | Реле отключения кондиционера (147) (AAA, ADY, AKT) Реле отключения магнитной муфты кондиционера (94) (1Z, AHU, AFN) |
|
| 52 | Свободно | |
| 53 | Реле магнитной муфты (168) | |
| 54 | Блокирующий диод продления работы насоса охлаждающей жидкости (153) (AAA) Реле большого нагревательного элемента (103) (1Z, AHU, AFN) |
|
| 55 | Реле ингибитора стартера и фар заднего хода (158) | |
| 56 | Реле насоса вторичного воздуха (53) | |
| 57 | Предохранитель насоса вторичного воздуха (AAA) Предохранитель нагревательного элемента 2 (охлаждающая жидкость) (1Z, AHU, AFN) |
|
| 58 | 30A 25A |
Предохранитель вентилятора радиатора (AAA ) Предохранитель нагревательного элемента 1 (охлаждающая жидкость) (1Z, AHU, AFN) |
| 59 | 25A 50A |
Блок управления продлением работы (131) (AAA ) Реле малого нагревательного элемента (103) (1Z, AHU, AFN) |
1997, 1998, 1999, 2000
Панель предохранителей/реле
Назначение предохранителей в панели приборов (1997-2000)
| № | А | Назначение / Компонент |
|---|---|---|
| 1 | 20A | Подогрев сидений |
| 2 | 10A | Электростеклоподъемники Регулируемое и обогреваемое наружное зеркало Задние вентиляционные окна Система предупреждения о непристегнутом ремне безопасности (только для японских автомобилей) Монитор катализатора (только для японских автомобилей) |
| 3 | 5A | Система круиз-контроля (CCS) Люк Освещение бардачка, цифровые часы Многофункциональный блок Навигационная система Climatronic Датчик температуры окружающей среды (Вспомогательный водяной нагреватель D3W/D4W для кодов двигателей: AFN, AHU) |
| 4 | 10A | Иммобилайзер Блок управления двигателем (Коды двигателей: AAA, AJH, ADY) Нагревательный элемент (вентиля системы) (Коды двигателей: AAA, AFN, AHU) |
| 5 | 15A | Автоматическая коробка передач Фары заднего хода Syncro |
| 6 | 10A | Двухтональный сигнал |
| 7 | 20A | Прикуриватель |
| 8 | 30A | Стеклоочистители лобового стекла |
| 9 | 30A | Гидравлический насос антиблокировочной системы тормозов (ABS) |
| 10 | 30A | Клапаны антиблокировочной системы тормозов (ABS) |
| 11 | 20A | Система омывателя фар |
| 12 | 15A | Многофункциональный блок (Стеклоочиститель заднего стекла, центральный замок) Люк Цифровые часы |
| 13 | 3A | Блок управления двигателем (Коды двигателей: AAA, AJH) |
| 14 | 20A | Топливный насос (Коды двигателей: AAA, AJH, ADY) |
| 14 | 10A | Питание (Коды двигателей: ADY, AFN, AHU) |
| 14 | 10A | Реле нагревательного элемента охлаждающей жидкости (Код двигателя: AHU) |
| 15 | 30A | Продление работы вентилятора радиатора (Коды двигателей: AAA, AFN) |
| 16 | 30A | Термовыключатель вентилятора радиатора (Вентилятор радиатора: 2-скоростной / 3-скоростной) |
| 17 | 10A 30A |
Автоматическая коробка передач Нагревательный элемент охлаждающей жидкости, малый нагреватель (Код двигателя: AHU) |
| 18 | 10A | Термовыключатель вентилятора радиатора (Вентилятор радиатора: 2-скоростной с продлением работы / 3-скоростной с продлением работы) |
| 19 | 5A | Центральный замок Телефонная система Climatronic Комбинация приборов Радиосистема Самодиагностика |
| 20 | 10A | Стоп-сигналы |
| 21 | 30A | Задний вентилятор Fresh air (Climatronic) |
| 22 | 25A | Передний вентилятор Fresh air (Climatronic) |
| 23 | 10A | Радиосистема CD-чейнджер Навигационная система |
| 24 | 25A | Вспомогательный водяной нагреватель D3W |
| 25 | 3A | Многофункциональный блок Телефонная система Радиосистема |
| 26 | 30A | Стартер (Автоматическая коробка передач) Реле ингибитора стартера и фар заднего хода |
| 27 | 25A | Продление работы вентилятора радиатора Магнитная муфта кондиционера |
| 28 | 10A | Антиблокировочная система тормозов (ABS) Термовыключатель вентилятора радиатора Продление работы вентилятора радиатора Насос омывателя лобового и заднего стекла (Переключатель омывателя лобового стекла) |
| 29 | 5A | Многофункциональный блок Подогрев форсунок омывателя лобового стекла Реле разрядки мотора стеклоочистителя Подогрев лобового и заднего стекла (Включение и выключение) Вспомогательный водяной нагреватель B4W/D4W Задний нагреватель воздуха Climatronic (Отключение второго теплообменника) |
| 30 | 3A | Освещение номерного знака |
| 31 | 15A | Противотуманный фонарь |
| 32 | 3A | Реле питания (Код двигателя: ADY) Свечи накаливания двигателя (Коды двигателей: AFN, AHU) Реле топливного насоса (Коды двигателей: AAA, AJH, ADY) |
| 33 | 25A | Вторая батарея Гнезда 12В Буксировка прицепа (постоянный плюс) |
| 34 | 25A | Передний вентилятор Fresh air (Кроме Climatronic с вспомогательным водяным нагревателем B4W/D4W: С вторым теплообменником; С ручным кондиционером воздуха) Задний нагреватель воздуха (второй теплообменник) |
| 51 | 20A | Подогрев заднего стекла |
| 52 | 20A | Система указателей поворота |
| 53 | 10A | Отключение потребителей (Внутреннее освещение) |
| 54 | 10A | Сигнал тревоги (Охранная сигнализация) |
| 55 | 5A | Питание |
| 56 | 5A | Боковые огни и габаритные огни, правые |
| 57 | 5A | Боковые огни и габаритные огни, левые |
| 58 | 10A | Корректор фар |
| 59 | 10A | Ближний свет, левый |
| 60 | 10A | Ближний свет, правый |
| 61 | 10A | Дальний свет, левый |
| 62 | 10A | Дальний свет, правый |
Предохранители на нижней плате реле за многофункциональным блоком
| № | А | Назначение |
|---|---|---|
| 1 | 40A | Вентилятор радиатора |
| 2 | 40A | Вентилятор радиатора |
| 3 | 80A | Свечи накаливания двигателя (Коды двигателей: AFN, AHU) |
| 3 | 50A | Насос вторичного воздуха (Код двигателя: AJH) |
| 4 | 50A | Подогрев лобового стекла Нагревательные элементы охлаждающей жидкости, большой нагреватель (Код двигателя: AHU) |
| 5 | 30A | Электростеклоподъемники |
| 6 | 30A | Насос вторичного воздуха (Код двигателя: AAA) |
Расположение реле на верхней плате реле за многофункциональным блоком
| № | Назначение |
|---|---|
| 1 | Блок управления функцией складывания зеркал |
| 2 | Блок управления функцией складывания зеркал |
| 3 | Реле переключения динамиков радио/телефона (Коды двигателей: AJH, ADY, AFN, AHU; Код двигателя: AAA, не японские автомобили) |
| 3 | Блок управления монитором катализатора (Код двигателя: AAA, только японские автомобили) |
| 4 | Реле системы предупреждения о непристегнутом ремне безопасности (Код двигателя: AAA, только японские автомобили) |
| 4 | Реле вентилятора (Система кондиционирования воздуха) |
| 4 | Реле нагревателя теплого воздуха (Отключение нагревателя теплого воздуха (второй теплообменник) на автомобилях с подогревом лобового стекла) |
| 5 | Блок управления продлением работы вентилятора радиатора (Код двигателя: AAA) |
| 5 | Блок управления продлением работы вентилятора радиатора (Код двигателя: AJH) |
| 5 | Реле продления работы вентилятора радиатора (Код двигателя: AFN) |
| 6 | Реле ингибитора стартера и фар заднего хода |
| 7 | Реле вспомогательного нагревателя (Вспомогательный водяной нагреватель B4W/D4W) |
| 8 | Реле системы омывателя фар |
| 9 | Реле дневных ходовых огней |
| 10 | Двухтональный сигнал |
| 11 | Реле отключения системы кондиционера (Коды двигателей: AAA; AJH, ADY) |
| 11 | Реле отключения магнитной муфты кондиционера (Коды двигателей: AFN, AHU) |
| 12 | Реле магнитной муфты |
| 13 | Блокирующий диод |
| 14 | Реле иммобилайзера |
| 15 | Реле вентилятора Fresh air и рециркуляции воздуха (Вспомогательный водяной нагреватель B4W/D4W) |
| 16 | Реле заднего вентиляционного окна |
| 17 | Реле разделения вентилятора Fresh air (Вспомогательный водяной нагреватель B4W/D4W в сочетании с ручной системой кондиционирования воздуха) |
| 18 | Реле отключения циркуляции охлаждающей жидкости, второй теплообменник |
| 18 | Реле переключения динамиков радио / телефона (Код двигателя: AAA, только японские автомобили) |
| 19 | Блокирующий диод продолжения циркуляции охлаждающей жидкости (Код двигателя: AAA) |
| 19 | Реле питания клеммы 30 (Коды двигателей: AFN, AHU) |
