В этой статье мы рассмотрим первое поколение Volkswagen Touran (1T), которое производилось с 2003 по 2006 год. В этой статье вы найдёте схемы блоков предохранителей для Volkswagen Touran 2003, 2004, 2005 и 2006 годов, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Volkswagen Touran 2003-2006

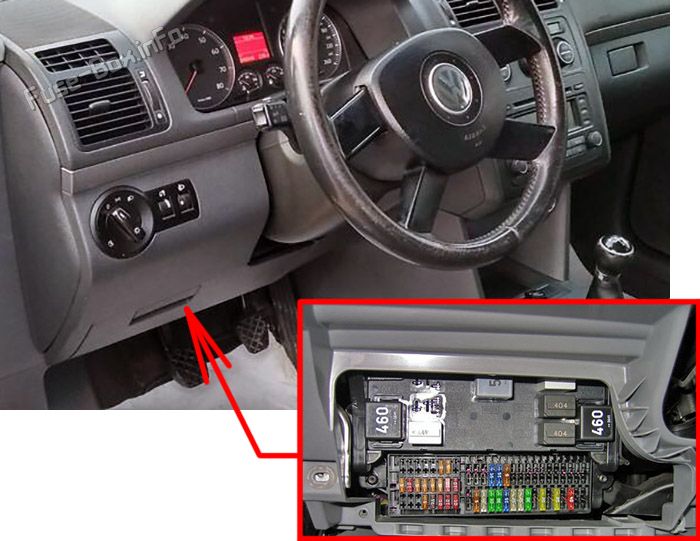

Расположение блока предохранителей
Предохранители расположены за бардачком на стороне водителя. Над блоком предохранителей находятся две коробки реле.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей приборной панели
| № | Функция/компонент | Ампер. |
|---|---|---|
| 1 | Блок управления дверью, сторона водителя (подогрев зеркала) Блок управления дверью, сторона переднего пассажира (подогрев зеркала) |
5A |
| 2 | Блок управления детектором прицепа | 5A |
| 3 | Датчик высокого давления | 5A |
| 4 | Выключатель сцепления Выключатель тормоза системы круиз-контроля (система непосредственного впрыска дизеля) |
5A |
| 5 | Подогрев передних левых сидений Подогрев передних правых сидений |
5A |
| 6 | Блок управления топливным насосом (только BAG) | 5A |
| 7 | Подогрев регулятора сиденья водителя Подогрев регулятора сиденья переднего пассажира |
5A |
| 8 | Нагревательный элемент для левого форсунка омывателя Нагревательный элемент для правого форсунка омывателя |
5A |
| 9 | Блок управления подушками безопасности | 5A |
| 10 | Блок управления электроникой работы мобильного телефона | 5A |
| 11 | Электромеханический двигатель рулевого управления с усилителем | 10A |
| 12 | Блок управления автоматической коробкой передач | 5A |
| 13 | Блок управления корректировкой дальности света фар | 10A |
| 14 | Блок управления ABS с EDL | 5A |
| 15 | Выключатель заднего хода Соединение для самодиагностики (T16/1) |
10A |
| 16 | Интерфейс диагностики шины данных | 5A |
| 17 | Задний противотуманный фонарь | 7.5A |
| 18 | — | — |
| 19 | — | — |
| 20 | Блок управления парковочным ассистентом | 5A |
| 21 | Блок управления бортовой сетью Блок управления автоматической коробкой передач |
5A |
| 22 | Радиоприёмник вспомогательного охладителя | 5A |
| 23 | Выключатель стоп-сигнала | 10A |
| 24 | Панель управления Climatronic/Climatic | 10A |
| 25 | — | — |
| 26 | Блоки управления двигателем | 10A |
| 27 | — | — |
| 28 | Противотуманные фары | 5A |
| 29 | Мотор заднего стеклоочистителя | 15A |
| 30 | Блок управления бортовой сетью | 25A |
| 31 | Реле работы вспомогательного обогревателя | 15A |
| 32 | Насос омывателя лобового стекла | 15A |
| 33 | — | — |
| 34 | — | — |
| 35 | Вентилятор подачи свежего воздуха | 40A |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |
| 39 | — | — |
| 40 | Блок управления детектором прицепа | 20A |
| 41 | Розетка прицепа | 20A |
| 42 | Розетка 12В -2- (задняя) | 15A |
| 43 | Блок управления топливным насосом (только BAG) Реле топливного насоса |
15A |
| 44 | Сигнал тревоги | 5A |
| 45 | — | — |
| 46 | Блок управления бортовой сетью | 7.5A |
| 47 | Прикуриватели спереди и сзади | 25A |
| 48 | Реле системы омывателя фар | 20A |
| 49 | Центральный замок | 10A |
| 50 | Подогрев передних сидений | 30A |
| 51 | Мотор сдвижного люка в крыше | 20A |
| 52 | Подогрев заднего стекла Реле вспомогательного обогревателя (не для Climatronic) |
25A |
| 53 | Центральный блок управления системой комфорта | 25A |
| 54 | Блок управления автоматической коробкой передач Блок управления ABS с EDL |
5A |
| 55 | — | — |
| 56 | Вентилятор подачи свежего воздуха (только Climatronic и дополнительный обогреватель) | 40A |
| 57 | — | — |
| 58 | — | — |
| Реле | ||
| 1 | — | |
| 2 | Реле системы омывателя фар | |
| 3 | Реле топливного насоса (не для BAG) | |
| 4 | Реле вспомогательного обогревателя | |
| 5 | — | |
| 6 | — | |
| 7 | Реле работы вспомогательного обогревателя | |
| 8 | — | |
| 9 | — | |
| B1 | Реле питания терминала 15 -2- | |
| B2 | Реле подогрева внешних зеркал | |
| B3 | — | |
| B4 | Реле питания терминала 30 | |
| B5 | Реле подогрева заднего стекла | |
| B6 | Реле двухтонального сигнала | |
| B7 | Реле насоса омывателя двойного действия -1- | |
| B8 | Реле насоса омывателя двойного действия -2- | |
| B9 | Реле разрядки контакта X |
Расположение блока предохранителей
Блок предохранителей расположен с левой стороны моторного отсека, рядом с аккумулятором.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека
| № | Функция/компонент | Ампер. |
|---|---|---|
| F1 | Насос ABS | 30A |
| F2 | Электромагнитные клапаны ABS, задний правый Электромагнитные клапаны ABS, задний левый Электромагнитные клапаны ABS, передний правый Электромагнитные клапаны ABS, передний левый |
30A |
| F3 | Мотор стеклоочистителя лобового стекла, сторона переднего пассажира | 25A |
| F4 | Блок управления бортовой сетью | 5A |
| F5 | Гудок/двухтональный гудок | 20A |
| F6 | Трансформатор зажигания Регулирующий клапан давления топлива |
20A |
| F7 | Выключатель сцепления (только ACQ и AZV) Выключатель тормоза системы круиз-контроля/системы непосредственного впрыска дизеля (только AVQ и AZV) |
20A |
| F8 | Клапан регулировки фаз газораспределения впускного распредвала -1- (только с BGU) Соленоидный клапан системы адсорбента 1 (импульсный) Клапан переключения впускного коллектора Клапан рециркуляции отработавших газов Вентилятор радиатора Клапан управления потоком воздуха заслонок впускного коллектора |
10A |
| F9 | Реле непрерывной циркуляции охлаждающей жидкости Реле топливного насоса (дизель) Реле свечей накаливания |
10A |
| F10 | Диагностика утечек бака Нагреватель зонда лямбда 1, после каталитического нейтрализатора Электрический/пневматический блок клапанов (только AVQ и AZV) Реле насоса вторичного воздуха (только с BGU) |
10A |
| F11 | Блок управления Motronic Блок управления системой непосредственного впрыска дизеля Блок управления Simos |
25A |
| F12 | Зонды лямбда (не BGU) Зонд лямбда после катализатора (не BGU) Блок управления датчиком NOx |
15A |
| F13 | Блок управления автоматической коробкой передач | 30A |
| F14 | — | — |
| F15 | Стартер (терминал 50) | 25A |
| F16 | Подогрев руля | 15A |
| F17 | Блок управления с дисплеем в приборной панели | 10A |
| F18 | Реле питания терминала 15 | 30A |
| F19 | Радио | 15A |
| F20 | Телефон/подготовка к телефону | 10A |
| F21 | ТВ-тюнер | 10A |
| F22 | — | — |
| F23 | Блок управления регулировкой расстояния | 10A |
| F24 | Интерфейс диагностики шины данных | 10A |
| F25 | — | — |
| F26 | Блок управления Motronic Блок управления системой непосредственного впрыска дизеля |
10A |
| F27 | Нагревательный элемент (вентиляция картера) | 10A |
| F28 | Блок управления автоматической коробкой передач | |
| F29 | Катушка зажигания 1 с выходным каскадом (только BAG) Катушка зажигания 2 с выходным каскадом (только BAG) Катушка зажигания 3 с выходным каскадом (только BAG) Катушка зажигания 4 с выходным каскадом (только BAG) |
20A |
| F30 | Блок управления обогревателем | 5A |
| F31 | Мотор стеклоочистителя лобового стекла, сторона водителя | 25A |
| F32 | Форсунки (не BAG) Реле свечей накаливания (только с AVQ и AZV) |
10A |
| F33 | Реле топливного насоса (не BAG) Реле свечей накаливания 2 (только с AVQ и AZV) |
15A |
| F34 | — | — |
| F35 | — | — |
| F36 | — | — |
| F37 | Свечи накаливания -1- | 30A |
| F38 | Мотор корректировки дальности левой фары (не газоразрядные фары) Мотор корректировки дальности правой фары (не газоразрядные фары) |
10A |
| F39 | Блок управления с дисплеем в приборной панели Датчик уровня/температуры масла |
5A |
| F40 | Система зажигания | 20A |
| F41 | — | — |
| F42 | Датчик массы воздуха Реле топливного насоса Реле питания для блока управления Simos |
5A |
| F43 | Вакуумный насос | 20A |
| F44 | — | — |
| F48 | Блок управления бортовой сетью | 40A |
| F49 | Блок управления бортовой сетью | 50A |
| F50 | Усилитель | 10A |
| F51 | Реле нагревательного элемента охлаждающей жидкости Мотор насоса вторичного воздуха |
40A |
| F52 | — | — |
| F53 | Блок управления дверью | 50A |
| F54 | Конечный этап вентилятора радиатора Вентилятор радиатора — конечный этап | 50A |
| A1 | Реле питания терминала 15 | |
| A2 | Реле питания терминала 50 | |
| A3 | Только с AVQ и AZV: Реле свечей накаливания Только с BGU: Реле питания для блока управления Simos |
|
| A4 | Реле питания терминала 30 |
Мощные предохранители
Мощные предохранители
| № | Функция/компонент | Ампер. |
|---|---|---|
| SA1 | Альтернатор | 150A |
| SA2 | Электрогидравлическое рулевое управление с усилителем | 80A |
| SA3 | Вентилятор радиатора (не BAD) | 80A |
| SA4 | Питание терминала X | 80A |
| SA5 | Дополнительный обогреватель | 80A |
| SA6 | Блок предохранителей слева под приборной панелью | 100A |
| SA7 | Блок управления детектором прицепа | 50A |
Дополнительная коробка реле
Дополнительный держатель реле расположен под E-box (дизельные модели) и виден только после снятия.
Дополнительная коробка реле
| № | Реле |
|---|---|
| C1 | Свободно |
| C2 | Реле свечей накаливания |
| C3 | Свободно |
| C4 | Свободно |
| C5 | Реле насоса вторичного воздуха |
| C6 | Свободно |
