В этой статье рассматривается Volkswagen Scirocco третьего поколения, выпускавшийся с 2008 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Scirocco 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей VW Scirocco

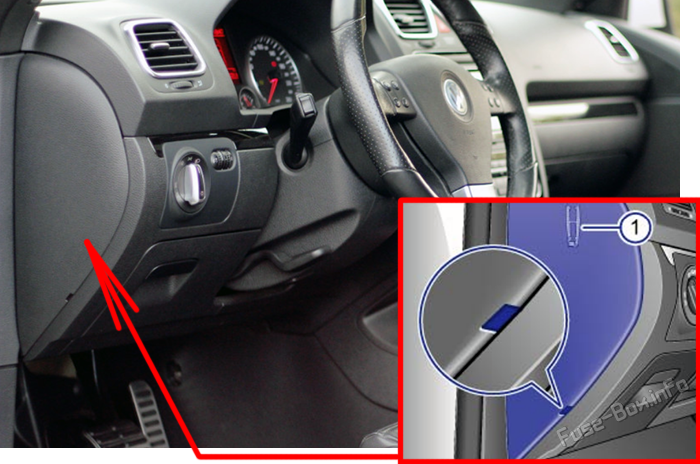

Расположение блока предохранителей
Предохранители находятся за крышкой на стороне водителя. Вставьте плоский предмет, такой как отвертка из штатного инструмента автомобиля, в отверстие и осторожно снимите крышку.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 10A | Переключатель и регулятор освещения приборов Датчик массы воздуха Блок управления корректором уровня фар / блок управления поворотными фарами и корректором уровня фар Блок управления парковочной помощью / блок управления рулевым управлением для парковки Блок управления акустикой кузова Нагревательный элемент для вентиляции картера Мотор корректора уровня левой фары Мотор корректора уровня правой фары 16-контактный разъем, соединение для самостоятельной диагностики |
| 2 | 10A | Переключатель освещения Блок управления ABS Переключатель стоп-сигнала Блок управления электронно-управляемой амортизацией Блок управления в панели приборов Блок управления гидроусилителем руля Стабилизатор напряжения Интерфейс диагностики шины данных Блок управления топливным насосом Блок управления датчиками селектора передач Блок управления двигателем Мехатроник для двухмассовой коробки передач |
| 3 | 5A | Блок управления подушками безопасности Лампа предупреждения о деактивации подушки безопасности переднего пассажира |
| 4 | 5A | Кнопка системы контроля давления в шинах Кнопка TCS и ESP Переключатель работы Start/Stop Переключатель заднего хода Датчик высокого давления Датчик качества воздуха Датчик уровня и температуры масла Блок управления Climatronic Блок управления системой кондиционирования Блок управления легким входом водителя Блок управления распознаванием занятого сиденья Автоматическое антиослепляющее внутреннее зеркало Нагревательный элемент левого форсунка омывателя (2008-2013) Нагревательный элемент правого форсунка омывателя (2008-2013) |
| 5 | 10A | 2014-2017: Модуль выхода для левой фары Мотор корректора уровня левой фары Экран ближнего света левой фары |
| 6 | 10A | 2014-2017: Модуль выхода для правой фары Мотор корректора уровня правой фары Экран ближнего света правой фары |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | 10A | Блок управления дверью водителя Блок управления дверью переднего пассажира (2008-2013) |
| 13 | 5A/10A | Переключатель освещения Датчик дождя и освещения Камера заднего вида 16-контактный разъем, соединение для самостоятельной диагностики Реле заднего стеклоочистителя Реле двухтонального клаксона (2010-2017) |
| 14 | 5A/10A | Блок управления нагревателем Реле системы омывателя фар Блок управления Climatronic Блок управления системой кондиционирования Блок управления датчиками селектора передач Блок управления парковочной помощью (2008) Блок управления ABS (2008) |
| 15 | 5A/7.5A | 2008: Блок управления бортовым питанием Реле питания клеммы 30 2009-2013: Реле двухтонального клаксона 2014-2017: Дополнительные приборы (без start/stop) |
| 16 | 10A | 2014-2017: Блок управления дверью переднего пассажира |
| 17 | 5A | Датчик тревоги Звуковой сигнал тревоги Модуль отправки и приема монитора салона 1 и 2 (2008) |
| 18 | — | — |
| 19 | — | — |
| 20 | 10A | 2009-2017: Блок управления авторизацией входа и запуска |
| 21 | 10A | 2009-2017: Блок управления электронным замком рулевой колонки |
| 22 | 40A | Блок управления вентилятором притока воздуха |
| 23 | 30A | Блок управления дверью водителя (LHD) Блок управления дверью переднего пассажира (RHD) |
| 24 | 30A | 2009-2017: Блок управления бортовым питанием |
| 25 | 25A/30A | Реле обогрева заднего стекла Блок управления бортовым питанием (2008) |
| 26 | — | — |
| 27 | 15A/20A | Реле топливного насоса Блок управления топливным насосом Реле дополнительного топливного насоса |
| 28 | 15A | 2009-2014: Блок управления с дисплеем для радио и навигации Радио 2015-2017: Дисплей для переднего информационного дисплея и блок управления с блоком управления 1 для информационной электроники (с start/stop) |
| 29 | — | — |
| 30 | — | — |
| 31 | 20A | 2010-2014: Вакуумный насос для тормозов |
| 32 | 30A | 2010-2017: Блок управления дверью водителя (RHD) Блок управления дверью переднего пассажира (LHD) |
| 33 | 30A | Блок управления люком в крыше |
| 34 | 15A | Переключатель регулировки поясничной поддержки сиденья водителя Переключатель регулировки поясничной поддержки сиденья переднего пассажира |
| 35 | 10A/15A | Блок управления электронно-управляемой амортизацией |
| 36 | 20A | Насос системы омывателя фар |
| 37 | 30A | Блок управления обогревом передних сидений |
| 38 | 20A | 2008: Центральный блок управления системой комфорта 2009-2017: Блок управления бортовым питанием |
| 39 | — | — |
| 40 | 40A | Переключатель нагревателя/мощности нагрева Блок управления системой кондиционирования Реле вентилятора |
| 41 | 15A | Мотор заднего стеклоочистителя |
| 42 | 20A | Блокирующий диод 2 Прикуриватель Розетка 12В |
| 43 | — | — |
| 44 | — | — |
| 45 | — | — |
| 46 | — | — |
| 47 | 10A | 2009-2017: Блок управления модулем экстренного вызова и коммуникационный блок (телефон, ТВ-тюнер) (с start/stop) |
| 48 | 5A | 2009-2017: Блок управления в панели приборов (с start/stop) |
| 49 | 5A | 2014-2017: Дополнительные приборы (с start/stop) |
Предохранители под панелью приборов (сторона водителя)
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 2010-2017: Реле-носитель на верхней части блока управления бортовым питанием | |
| A | 20A | 2008-2009: Термопредохранитель регулировки сиденья водителя 1 |
| B | 20A | 2010-2017: Термопредохранитель регулировки сиденья водителя 1 |
Расположение блока предохранителей
Сдвиньте кнопки разблокировки в направлении стрелок, чтобы разблокировать крышку блока предохранителей.
Схема блока предохранителей
Версия 1 (Низ)
Назначение предохранителей в моторном отсеке (низ)
| № | Ампер | Функция/компонент |
|---|---|---|
| F1 | — | — |
| F2 | 30A | Мехатроник для двухмассовой коробки передач |
| F3 | 5A | Блок управления монитором аккумулятора (с start/stop) Блок управления бортовым питанием |
| F4 | 20A/30A | Блок управления ABS |
| F5 | 15A | Мехатроник для двухмассовой коробки передач |
| F6 | 5A | Блок управления в панели приборов (без start/stop) Блок управления электроникой рулевой колонки |
| F7 | 40A | 2008: Мехатроник для двухмассовой коробки передач 2009-2017: Реле питания клеммы 15 2 |
| F8 | 15A/25A | Стабилизатор напряжения (с start/stop) Дисплей для переднего информационного дисплея и блок управления с блоком управления 1 для информационной электроники (без start/stop) Радио (2008-2014) |
| F9 | 5A | Блок управления модулем экстренного вызова и коммуникационный блок (без start/stop) |
| F10 | 10A/5A | Блок управления двигателем Главное реле |
| F11 | — | — |
| F12 | 5A | Интерфейс диагностики шины данных |
| F13 | 15A/30A | Блок управления двигателем |
| F14 | 15A/20A | Катушка зажигания 1~4 с выходным каскадом Клапан управления распредвалом 1 Регулирующий клапан давления топлива Измерительный клапан топлива Инжектор 2, цилиндр 1~4 Актуатор выпускного распредвала A для цилиндра 1~4 Актуатор выпускного распредвала B для цилиндра 1~4 |
| F15 | 5A/10A/15A | Зонд лямбда Зонд лямбда после каталитического нейтрализатора Реле низкой мощности нагрева Реле высокой мощности нагрева Реле топливного насоса Реле дополнительного топливного насоса Блок управления автоматическим периодом подогрева |
| F16 | 30A | 2008: Блок управления ABS 2009-2017: Блок управления бортовым питанием |
| F17 | 15A | Класкон и двухтональный класкон Реле двухтонального клаксона |
| F18 | 30A | Усилитель Блок управления цифровой звуковой системой |
| F19 | 30A | Блок управления мотором стеклоочистителя Мотор стеклоочистителя лобового стекла |
| F20 | 10A/15A | Катушка зажигания 1~4 с выходным каскадом Насос циркуляции охлаждающей жидкости Насос непрерывной циркуляции охлаждающей жидкости Измерительный клапан топлива |
| F21 | 10A/15A | Нагреватель зонда лямбда Нагреватель зонда лямбда 1 после каталитического нейтрализатора Электромагнитная муфта нагнетателя Термовыключатель для отключения системы кондиционирования Клапан охлаждающей жидкости для коробки передач |
| F22 | 5A | Датчик положения сцепления (с start/stop) Переключатель стоп-сигнала |
| F23 | 5A/10A/15A | Датчик массы воздуха (с start/stop) Датчик 1 для давления вторичного воздуха Реле непрерывной циркуляции охлаждающей жидкости Реле вспомогательного насоса охлаждающей жидкости двигателя Клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Клапан управления распредвалом 1 Клапан управления выпускным распредвалом 1 Измерительный клапан топлива Клапан управления давлением масла Клапан охлаждающей жидкости для головки блока цилиндров Насос охлаждающей жидкости Насос циркуляции |
| F24 | 10A | Датчик давления масла для сниженного давления масла Датчик уровня и температуры масла Блок управления вентилятором радиатора Реле низкой мощности нагрева Реле высокой мощности нагрева Реле питания компонентов двигателя Клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Клапан управления распредвалом 1 Клапан рециркуляции воздуха турбонагнетателя Клапан заслонки впускного коллектора Клапан управления давлением масла Клапан управления форсунками охлаждения поршней Вентилятор радиатора Вентилятор радиатора 2 Насос охлаждения наддувочного воздуха Вспомогательный насос для отопления |
| F25 | 40A | Блок управления ABS Гидравлический насос ABS Блок управления бортовым питанием (2008) |
| F26 | 30A | Блок управления бортовым питанием |
| F27 | 50A | Блок управления автоматическим периодом подогрева |
| F28 | 30A | 2008: Реле питания клеммы 15 2 |
| F29 | 50A | Предохранители на держателе C (панель приборов): #32, 33, 34, 35, 36, 37 Термопредохранитель регулировки сиденья водителя 1 |
| F30 | 40/50A | Реле X-контактного разъема Предохранитель 40 на держателе C (панель приборов): #40, 41, 42 |
| SA1 | 150A/200A | Альтернатор |
| SA2 | 80A | Блок управления гидроусилителем руля Электромеханический мотор гидроусилителя руля |
| SA3 | 50A | Блок управления вентилятором радиатора Вентилятор радиатора Вентилятор радиатора 2 |
| SA4 | 80A | 2008: Блок управления вспомогательным воздушным нагревателем (CBDB) Реле низкой мощности нагрева 2009-2017: Реле высокой мощности нагрева |
| SA5 | 80A | Соединение клеммы 30, держатель предохранителей C |
| SA6 | 40A | 2008: Реле высокой мощности нагрева (CBDB) 2009-2017: Реле низкой мощности нагрева |
| SA7 | — | — |
Версия 2 (Верх)
Назначение предохранителей в моторном отсеке (верх)
| № | Ампер | Функция/компонент |
|---|---|---|
| F1 | 30A/40A | Блок управления бортовым питанием |
| F2 | 20A | Блок управления ABS |
| F3 | — | — |
| F4 | 5A | Блок управления монитором аккумулятора (с start/stop) Блок управления бортовым питанием |
| F5 | 15A | Класкон и двухтональный класкон Реле двухтонального клаксона |
| F6 | — | не назначено |
| F7 | 15A | Регулирующий клапан давления топлива |
| F8 | — | не назначено |
| F9 | 10A | Клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Клапан рециркуляции воздуха турбонагнетателя |
| F10 | 10A | 2009-2013: Датчик массы воздуха |
| F11 | 10A | Нагреватель зонда лямбда |
| F12 | 10A | Нагреватель зонда лямбда 1 после каталитического нейтрализатора Нагреватель зонда лямбда 2 после каталитического нейтрализатора |
| F13 | 15A | Мехатроник для двухмассовой коробки передач |
| F14 | — | — |
| F15 | 10A | Насос циркуляции охлаждающей жидкости Насос непрерывной циркуляции охлаждающей жидкости |
| F16 | — | — |
| F17 | 5A | Блок управления в панели приборов (без start/stop) Блок управления электроникой рулевой колонки |
| F18 | 30A | Усилитель |
| F19 | 15A/25A | Стабилизатор напряжения (с start/stop) Дисплей для переднего информационного дисплея и блок управления с блоком управления 1 для информационной электроники (без start/stop) Радио (2009-2014) |
| F20 | 5A | Блок управления телефоном (2009-2014) Блок управления модулем экстренного вызова и коммуникационный блок (без start/stop) (2014-2017) |
| F21 | — | — |
| F22 | — | — |
| F23 | 10A | Блок управления двигателем Главное реле |
| F24 | 5A | Интерфейс диагностики шины данных |
| F25 | — | — |
| F26 | — | — |
| F27 | 5A | Клапан выпускной заслонки 1 |
| F28 | 15A | Блок управления двигателем |
| F29 | 5A | Реле вспомогательного насоса охлаждающей жидкости двигателя |
| F30 | — | — |
| F31 | 30A | Блок управления мотором стеклоочистителя Мотор стеклоочистителя лобового стекла |
| F32 | — | — |
| F33 | — | — |
| F34 | — | — |
| F35 | — | — |
| F36 | — | — |
| F37 | — | — |
| F38 | 10A | Датчик давления масла для сниженного давления масла Датчик уровня и температуры масла — Блок управления вентилятором радиатора Реле низкой мощности нагрева Реле высокой мощности нагрева Реле питания компонентов двигателя Клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Клапан управления распредвалом 1 Клапан рециркуляции воздуха турбонагнетателя Клапан заслонки впускного коллектора Клапан управления давлением масла Клапан управления форсунками охлаждения поршней Вентилятор радиатора Вентилятор радиатора 2 Насос охлаждения наддувочного воздуха Вспомогательный насос для отопления |
| F39 | 5A | Датчик положения сцепления (с start/stop) Переключатель стоп-сигнала |
| F40 | 20A | Катушка зажигания 1~4 с выходным каскадом |
| F41 | — | — |
| F42 | 5A | Реле питания компонентов двигателя |
| F43 | — | — |
| F44 | — | — |
| F45 | — | — |
| F46 | — | — |
| F47 | 30A | Блок управления бортовым питанием |
| F48 | 30A/40A | Блок управления ABS |
| F49 | 40A | Реле питания клеммы 15 2 |
| F50 | — | — |
| F51 | — | — |
| F52 | 40A/50A | 2009-2013: Реле X-контактного разъема 2014-2017: Реле X-контактного разъема Предохранители на держателе C (панель приборов): ~40, 41, 42 |
| F53 | 50A | 2009-2013: Предохранитель #32 на держателе C (панель приборов) 2014-2017: Предохранители на держателе C (панель приборов): #32, 33, 34, 35, 36, 37 Термопредохранитель регулировки сиденья водителя 1 |
| F54 | — | — |
| SA1 | 150A/200A | Альтернатор |
| SA2 | 80A | Блок управления гидроусилителем руля Электромеханический мотор гидроусилителя руля |
| SA3 | 50A | Блок управления вентилятором радиатора Вентилятор радиатора |
| SA4 | — | — |
| SA5 | 80A | Соединение клеммы 30, держатель предохранителей C |
| SA6 | — | — |
| SA7 | — | — |
