Компактный кроссовер SUV Volkswagen T-Cross (Taigun) доступен с 2018 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Volkswagen T-Cross 2018, 2019, 2020, 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей VW T-Cross (2019-2022)
Расположение блока предохранителей

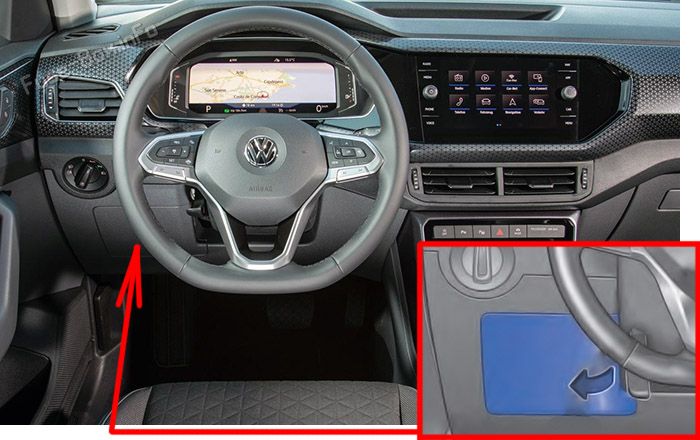

Предохранители находятся за крышкой на стороне водителя.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | А | Функция / компонент |
|---|---|---|
| SC1 | 20A | Блок управления детектором прицепа |
| SC2 | — | — |
| SC3 | 30A | Блок управления цифровой звуковой системой |
| SC4 | — | — |
| SC5 | — | — |
| SC6 | 40A | Блок управления бортовым питанием |
| SC7 | — | — |
| SC8 | 30A | Блок управления вентилятором свежей воздуха |
| SC9 | — | — |
| SC10 | 20A | Блок управления детектором прицепа |
| SC11 | — | — |
| SC12 | 15A | Ремень безопасности переднего левого сиденья (левый руль) Ремень безопасности переднего правого сиденья (правый руль) |
| SC13 | 7.5A | Переключатель поворотных огней Датчик дождя и освещения Блок управления электроникой рулевой колонки Диагностическое соединение |
| SC14 | 10A | Блок управления электроникой рулевой колонки |
| SC15 | 7.5A | Блок управления модулем экстренного вызова и коммуникационный блок Вставка приборной панели |
| SC16 | 40A | Блок управления бортовым питанием |
| SC17 | 30A | Блок управления дверью водителя (правый руль) Блок управления дверью переднего пассажира (левый руль) Блок управления задней дверью водителя (правый руль) Блок управления задней дверью пассажира (левый руль) |
| SC18 | 30A | Блок управления бортовым питанием |
| SC19 | 25A | Блок управления 1 для информационной электроники |
| SC20 | 30A | Блок управления бортовым питанием |
| SC21 | 30A | Блок управления нагревателем редуктора |
| SC22 | — | — |
| SC23 | 7.5A | Камера заднего вида |
| SC24 | 5A | Блок управления дисплеем передней информационной панели и блок управления Кронштейн телефона Блок управления стабилизацией передачи и приема |
| SC25 | 7.5A | Блок управления электроникой рулевой колонки |
| SC26 | 7.5A | Интерфейс диагностики шины данных |
| SC27 | — | — |
| SC28 | 7.5A | Датчик охранной сигнализации |
| SC29 | 7.5A | Гудок охранной сигнализации |
| SC30 | 15A | Ремень безопасности переднего левого сиденья (правый руль) Ремень безопасности переднего правого сиденья (левый руль) |
| SC31 | 15A | Элементы управления обогревателем и кондиционером |
| SC32 | 7.5A | Замок зажигания/стартера |
| SC33 | 30A | Блок управления дверью водителя (левый руль) Блок управления дверью переднего пассажира (правый руль) Блок управления задней дверью водителя (левый руль) Блок управления задней дверью пассажира (правый руль) |
| SC34 | — | — |
| SC35 | 40A | Блок управления бортовым питанием |
| SC36 | 20A | Блок управления бортовым питанием |
| SC37 | 30A | Блок управления подогревом сидений |
| SC38 | 30A | Блок управления бортовым питанием |
| SC39 | 10A | Блок управления адаптивным круиз-контролем Блок управления парковочным ассистентом Блок управления монитором слепых зон Блок управления монитором слепых зон 2 Передняя камера для систем помощи водителю |
| SC40 | 7.5A | Регулятор дальности света фар Переключатель поворотных огней Модуль переключателей 1 в центральной консоли Переключатель заднего хода Блок управления электроникой рулевой колонки Левый передний фонарь (галогенные фары) Правый передний фонарь (галогенные фары) Диагностическое соединение Автоматическое антибликовое внутреннее зеркало |
| SC41 | 7.5A | Регулятор внешних зеркал |
| SC42 | 7.5A | Датчик положения сцепления Датчик давления в контуре хладагента Реле стартера 1 Реле стартера 2 |
| SC43 | 15A | Реле насоса омывателя Мотор заднего стеклоочистителя Нагревательный элемент левого форсунка омывателя Нагревательный элемент правого форсунка омывателя |
| SC44 | 7.5A | Модуль переключателей 1 в центральной консоли Блок управления подушками безопасности |
| SC45 | — | — |
| SC46 | — | — |
| SC47 | — | — |
| SC48 | 7.5A | Блок управления электронным замком рулевой колонки Интерфейс для системы входа и запуска |
| SC49 | 7.5A | Реле для системы дозирования редуктора |
| SC50 | — | — |
| SC51 | 7.5A | USB-разъем зарядки 1 USB-разъем зарядки 2 |
| SC52 | 15A | Правый передний фонарь (LED-фары) |
| SC53 | 7.5A | Механизм селектора Соленоид блокировки извлечения ключа зажигания |
| SC54 | 15A | Левый передний фонарь (LED-фары) |
| SC55 | 20A | Прикуриватель |
| SC56 | 30A | Элементы управления обогревателем и кондиционером |
| SC57 | — | — |
| SC58 | 7.5A | Насос омывателя лобового стекла и заднего окна |
| SC59 | 10A | Блок управления бортовым питанием |
| SC60 | 30A | Блок управления детектором прицепа |
| SC61 | 30A | Блок управления детектором прицепа |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Функция / компонент |
|---|---|---|
| SB1 | 15A/30A | Блок управления двигателем/мотором (15A — Бензин; 30A — Дизель) |
| SB2 | 7.5A | Дизель: Реле для системы дозирования редуктора Клапан управления давлением масла Клапан охлаждающей жидкости для головки цилиндров Насос охлаждения наддувочного воздуха Вспомогательный насос для отопления |
| SB3 | 15A | Зонд лямбда 1 после каталитического нейтрализатора (Бензин) Зонд лямбда 1 перед каталитическим нейтрализатором (Бензин) Блок управления датчиком NOx (Дизель) Блок управления 2 для датчика NOx (Дизель) |
| SB4 | 15A | Блок управления топливным насосом |
| SB5 | 20A | Датчик уровня и температуры масла Электромагнитный клапан управления давлением наддува (Дизель) Электромагнитный клапан 1 адсорбера (Бензин) Клапан управления распредвалом 1 (Бензин) Клапан управления выпускным распредвалом 1 (Бензин) Клапан управления давлением масла (Бензин) Вентилятор радиатора |
| SB6 | 7.5A/20A | Катушка зажигания 1 с выходным каскадом (Бензин) Нагревательный элемент для вентиляции картера (Дизель, 7.5A) Катушка зажигания 2 с выходным каскадом (Бензин) Катушка зажигания 3 с выходным каскадом (Бензин) Блок управления автоматическим подогревом свечей (Дизель, 7.5A) |
| SB7 | 15A | Вакуумный насос для тормозов (Бензин) |
| SB8 | 10A | Клапан дозирования топлива (Дизель) |
| SB9 | 7.5A | Переключатель стоп-сигнала |
| SB10 | 7.5A | Блок управления монитором аккумулятора |
| SB11 | — | — |
| SB12 | 10A | Реле магнитной муфты |
| SB13 | — | — |
| SB14 | 7.5A | Блок управления ABS Главное реле (Бензин) Реле питания терминала 30 (Дизель) Блок управления двигателем/мотором |
| SB15 | 30A | Мехатронный блок для двухсцепной коробки передач |
| SB16 | — | — |
| SB17 | 7.5A | Блок управления двигателем/мотором |
| SB18 | 30A | Стартер |
| SB19 | — | — |
| SB20 | 40A/60A | Блок управления ABS |
| SB21 | 25A | Блок управления ABS |
| SB22 | — | — |
| SB23 | — | — |
| SB24 | — | — |
| SB25 | 40A | Элемент предварительного подогрева двигателя |
| SB26 | 50A | Вентилятор радиатора |
| SB27 | 40A | Элемент предварительного подогрева двигателя |
| SB28 | 40A | Элемент предварительного подогрева двигателя |
Мощные предохранители (-SA-)
| № | А | Функция / компонент |
|---|---|---|
| SA1 | 350A | Стартер Альтернатор с регулятором напряжения |
| SA2 | — | — |
| SA3 | 150A | Держатель предохранителей B -SB- : предохранители № 10, 12, 14, 15, 20, 21, 26 Главное реле (Бензин) Реле питания терминала 30 (Дизель) Реле низкой мощности нагрева Реле высокой мощности нагрева Блок управления автоматическим подогревом свечей Реле стартера 1 Реле стартера 2 |
| 508 | — | Аккумулятор |
| SA4 | 80A | Держатель предохранителей C -SC- : предохранители № 6, 12, 21, 23, 25, 38, 48, 54 |
| SA5 | 125A | Держатель предохранителей C -SC- : предохранители № 8, 10, 26, 28, 33, 35, 37, 49, 52, 53, 59, 60, 61 Реле питания терминала 15 Реле питания терминала 75x |
| SA6 | 80A | Рулевая рейка |
