В этой статье мы рассматриваем Renault Clio четвертого поколения, выпускавшийся с 2012 по 2019 год. Здесь вы найдете схемы блоков предохранителей для Renault Clio IV 2015, 2016, 2017 и 2018, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Renault Clio IV 2013-2019

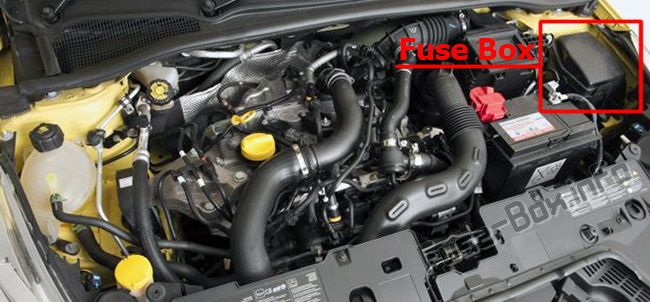

Моторный отсек
Салон
Блок предохранителей расположен за крышкой на стороне водителя панели приборов.
Назначение предохранителей
| Номер | Назначение |
|---|---|
| 1 | Стеклоочиститель лобового стекла, органы управления под рулем |
| 2 | Передние дневные ходовые огни слева, габаритные огни справа, дальний свет слева, ближний свет справа, передние противотуманные фары |
| 3 | Внутреннее освещение, освещение номерного знака, противотуманные фары |
| 4 | Габаритные огни справа, задние габаритные огни |
| 5 | Габаритные огни слева, передние габаритные огни |
| 6 | Ближний свет, передний дневной ходовой огонь справа, габаритные огни слева, дальний свет справа |
| 7 | Фара ближнего света слева |
| 8 | Фара дальнего света справа |
| 9 | Фара дальнего света слева, органы управления на рулевой колонке |
| 10 | Органы управления на рулевой колонке, ограничитель скорости/круиз-контроль, внутреннее зеркало заднего вида, модуль предупреждения о ремнях безопасности, датчики парковки, дополнительный обогрев, электрическая регулировка угла опережения фар, задний стеклоочиститель |
| 11 | Центральный замок дверей, датчик дождя и освещения, датчик угла поворота руля, кнопка запуска автомобиля, электрические задние стеклоподъемники |
| 12 | Приветственный свет, освещение багажника, кондиционер, электрические стеклоподъемники |
| 13 | ABS-ESC, выключатель тормоза |
| 14 | Органы управления на рулевой колонке, выключатель тормоза |
| 15 | Гудок |
| 16 | Задние противотуманные фары |
| 17 | Прикуриватель |
| 18 | Радио и мультимедиа, диагностический разъем |
| 19 | Гидроусилитель руля |
| 20 | GPL |
| 21 | Подушка безопасности, электрический замок рулевой колонки |
| 22 | Впрыск, запуск, топливный насос |
| 23 | Выключатель тормоза, задний стеклоочиститель, ЭБУ салона |
| 24 | Дневные ходовые огни |
| 25 | Электрическая регулировка угла опережения фар, заднее стекло, обогрев, датчики парковки, круиз-контроль, радио, подогрев сидений, предупреждение о ремнях безопасности |
| 26 | Автоматическая коробка передач |
| 27 | Фары заднего хода, задний стеклоочиститель, ЭБУ салона, автоматическая коробка передач |
| 28 | Панель приборов |
| 29 | Органы управления на рулевой колонке, сигнализация |
| 30 | Кондиционер, органы управления на рулевой колонке, ЭБУ энергии |
| 31 | Стеклоочистители, фары заднего хода, ЭБУ энергии |
| 32 | Центральная блокировка открывающих элементов |
| 33 | Поворотные огни |
| 34 | ЭБУ салона, доступ без ключей |
| 35 | Внутреннее освещение, электрические стеклоподъемники, кондиционер, электрические дверные зеркала, стоп-сигналы, ABS, ЭБУ салона |
| 36 (если предусмотрено) | Гнездо для прицепа |
| 37 (если предусмотрено) | Подогрев сидений |
| 38 (если предусмотрено) | Обогрев заднего стекла |
| 39 (если предусмотрено) | Электрическое дверное зеркало |
