В этой статье мы рассмотрим Audi A4 / S4 третьего поколения (B7/8E/8H), выпускавшиеся с 2004 по 2008 год. Здесь вы найдете схемы блоков предохранителей для Audi A4 и S4 2004, 2005, 2006, 2007 и 2008, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Audi A4/S4 2005-2008

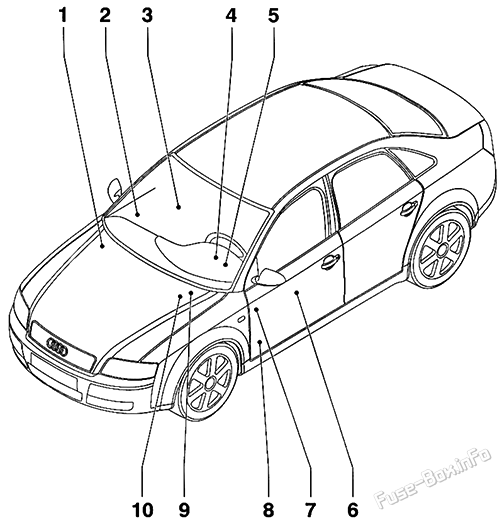

Расположение компонентов
- Основной предохранитель
- Станция разъемов – Правая стойка A
- Станция разъемов – Проводка правого переднего сиденья
- Панель реле (9-позиционная) у модуля управления электрической системой автомобиля
- Панель реле (4-позиционная) с резьбовым соединением
- Станция разъемов – Проводка левого переднего сиденья
- Панель предохранителей
- Станция разъемов – Левая стойка A
- Станция разъемов с резьбовым соединением
- Панель реле (4-позиционная)
Расположение блока предохранителей
Предохранители находятся за крышкой на стороне водителя. Осторожно снимите лицевую крышку с приборной панели с помощью ключа зажигания или отвертки.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Ампер | Функция/Компонент |
|---|---|---|
| 1 | 10A | Модуль управления Climatronic |
| 2 | 5A | Подсветка левого пространства для ног Подсветка правого пространства для ног |
| 3 | 5A | Нагреватель левого форсунка омывателя Нагреватель правого форсунка омывателя Подсветка левого заднего пространства для ног Подсветка правого заднего пространства для ног |
| 4 | 5A | Модуль управления вентилятором охлаждающей жидкости (FC) Модуль управления вентилятором охлаждающей жидкости (FC) 2 |
| 5 | 10A | Переключатель задней шторки Переключатель функций II Переключатель Tiptronic Термический датчик уровня масла Модуль управления задней шторкой Модуль управления навигационной системой с CD-приводом Модуль управления парковочным ассистентом |
| 6 | 5A | Датчик высокого давления Датчик качества воздуха |
| 7 | 10A | Переключатель антипробуксовочной системы Переключатель сцепления Переключатель тормоза Модуль управления ABS |
| 8 | 5A | Телефонный трансивер Телефонный усилитель |
| 9 | 15A | Реле усилителя тормозов |
| 10 | 5A | Регулятор фар Модуль управления дальностью освещения фар Модуль управления дальностью/поворотными фарами Мотор регулировки левой фары Мотор регулировки правой фары Мотор динамического поворотного света правой фары |
| 11 | 5A | Модуль управления подушками безопасности Предупредительная лампа отключения подушки безопасности пассажира |
| 12 | 10A | 16-контактный разъем, черный, диагностический разъем |
| 13 | 10A | Модуль управления электронными системами рулевой колонки |
| 14 | 10A | Переключатель стоп-сигналов |
| 15 | 10A | Модуль управления приборным кластером Модуль управления навигационной системой с CD-приводом |
| 16 | 5A | Пульт управления открывателем гаражных ворот Модуль управления открывателем гаражных ворот |
| 17 | 10A | Датчик распознавания дождя/освещения Модуль управления парковочным ассистентом Модуль управления контролем давления в шинах |
| 18 | 5A | Мотор динамического поворотного света левой фары |
| 19 | 10A | Левый передний противотуманный фонарь Правый передний противотуманный фонарь |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 15A | Модуль управления дверью водителя Модуль управления дверью переднего пассажира |
| 23 | 15A | Модуль управления левой задней дверью Модуль управления правой задней дверью |
| 24 | 20A | Центральный модуль управления системой комфорта |
| 25 | 30A | Модуль управления вентилятором притока свежего воздуха |
| 26 | 30A | Реле заднего стеклоочистителя |
| 27 | 30A | Модуль управления распознаванием буксировки |
| 28 | 20A | Перекачивающий топливный насос (FP) Модуль управления топливным насосом (FP) |
| 29 | — | Не используется |
| 30 | 20A | Модуль управления люком в крыше |
| 31 | 15A | Переключатель заднего хода Датчик массового расхода воздуха (MAF) Датчик распознавания освещения Реле блокировки запуска Модуль управления трансмиссией (ICM) |
| 32 | 15A | Гнездо прицепа |
| 33 | 15A/20A | Прикуриватель |
| 34 | 20A/30A | 12-вольтовое гнездо |
| 35 | 20A/30A | Гнездо |
| 36 | 30A | Модуль управления электрической системой автомобиля Мотор заднего стеклоочистителя |
| 37 | 30A | Модуль управления электрической системой автомобиля Насос омывателя фар |
| 38 | 15A | Модуль управления радаром внутреннего мониторинга 1 Сигнал тревоги Центральный модуль управления системой комфорта 8-контактный разъем, черный, разъем радио III |
| 39 | 20A | Радио Усилитель |
| 40 | 25A | Короткий гудок Длинный гудок Реле клаксона |
| 41 | 30A | Модуль управления дополнительным обогревателем Приемник радио дополнительного обогревателя |
| 42 | 25A | Модуль управления ABS |
| 43 | 15A | Время зажигания двигателя Датчик массового расхода воздуха (MAF) Потенциометр EGR Реле питания модуля управления SIMOS Модуль управления двигателем (ECM) Реле питания компонентов двигателя Электромагнитный клапан регулятора вакуума EGR |
| 44 | 30A | Модуль управления Climatronic |
Станция разъемов – Правая стойка A
| № | Ампер | Защищаемая цепь |
|---|---|---|
| E | 30A | Электропривод сиденья (с ручными сиденьями с электрической поясничной поддержкой) |
| E | 10A | Электропривод сиденья (с электрическими сиденьями) |
Панели реле расположены за приборной панелью, на стороне водителя.
Панель реле (4-позиционная) с резьбовым соединением
| № | Номинал ампер | Защищаемая цепь |
|---|---|---|
| F | 10A/40A/60A | Предохранитель (вентилятор водителя для учебных автомобилей) (не для кода двигателя BBK, BHF) Предохранитель вентилятора охлаждающей жидкости (код двигателя BBK, BHF, BNS, BKN) |
| G | 30A/40A/60A | Предохранитель послеработы радиатора (код двигателя BBK, BHF, BNS, BKN) Предохранитель вентилятора охлаждающей жидкости (не для кода двигателя BKN, BBK, BHF) |
| H | 40A | Предохранитель 1 модуля управления ABS |
| 3 | Реле дроссельной заслонки двигателя NG 1 (не применяется для моделей USA/CDN) | |
| 4 | Реле дроссельной заслонки двигателя NG 2 (не применяется для моделей USA/CDN) | |
| 4 | Тревога — Модуль управления On/Hands-free (не применяется для моделей USA/CDN) |
Панель реле (9-позиционная)
| № | Ампер | Защищаемая цепь |
|---|---|---|
| A | 10A | Автомат задней шторки (правая) |
| B | 10A | Автомат задней шторки (левая) |
| D | 30A | Предохранитель стеклоподъемников 2 |
| E | 10A | Автомат регулировки электропривода сиденья водителя 2 |
| E | 10A | Автомат регулировки электропривода сиденья водителя 2 (регулировка поясничной поддержки) |
| F | 30A | Предохранитель стеклоподъемников |
| G | 30A | Автомат прицепа |
| 1 | Реле топливного насоса (FP) | |
| 2 | Модуль управления Servotronic | |
| 3 | Реле стартера 2 (для кода двигателя AUK, BKH, BNS) | |
| 4 | Реле стартера 2 (для кода двигателя AUK, BKH, BNS) Реле усилителя тормозов (не применяется для кода двигателя AUK, BKH) |
|
| 5 | Реле заднего дефростера | |
| 6 | Реле снижения нагрузки | |
| 8 | Реле клаксона | |
| 4 | Реле усилителя тормозов (не применяется для кода двигателя AUK, BKH) |
Основной предохранитель
Основной предохранитель расположен на положительном клемме аккумулятора, предохранитель имеет номер «S88» и номинал тока 150 ампер. Аккумулятор находится в камере над двигателем с правой стороны моторного отсека.
