В этой статье мы рассмотрим Audi A4 / S4 первого поколения (B5/8D), выпускавшиеся с 1994 по 2001 год. Здесь вы найдете схемы блоков предохранителей Audi A4 и S4 1998, 1999, 2000 и 2001, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Audi A4/S4 B5

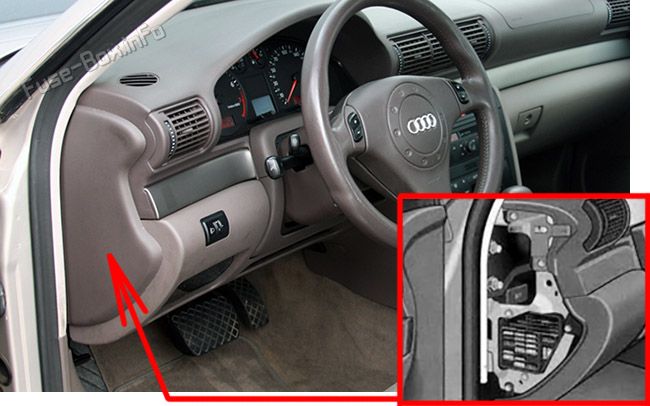

Расположение блока предохранителей
Предохранители расположены за крышкой на стороне водителя.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Описание |
|---|---|
| 1 | Нагрев форсунок омывателя |
| 2 | Поворотные огни |
| 3 | Реле системы омывателя фар, освещение (перчаточный ящик) для: моторного отсека, кондиционера, 4-ступенчатой АКПП, панели приборов |
| 4 | Освещение номерного знака |
| 5 | Панель приборов, подогрев сидений, контроль ламп, каталитический нейтрализатор, лампы дизеля, индикатор передачи, подсветка переключателей, переключатель зеркал и моторы зеркал, индикатор неисправности подушки безопасности, индикатор температуры окружающей среды, кондиционер, солнцезащитная шторка заднего окна, парктроник, навигационная система, телефон/телематика |
| 6 | Центральный замок |
| 7 | ABS, выключатель стоп-сигнала, выключатель сцепления |
| 8 | Телефон/телематика |
| 9 | Подогрев зеркал |
| 10 | Автоматическая регулировка дальности фар |
| 11 | Система круиз-контроля (автоматическая коробка передач) |
| 12 | Питание — диагностика |
| 13 | Стоп-сигналы |
| 14 | Внутреннее освещение, лампы чтения, сигнализация, зеркала для макияжа, память регулировки сидений |
| 15 | Панель приборов, кондиционер, память (регулировка сидений/зеркал), навигационная система |
| 16 | ABS, электронная программа стабилизации |
| 17 | Подогрев замков, навигационная система, пневмоподвеска, двусторонняя радиосвязь, двусторонняя радиосвязь для специальных транспортных средств |
| 18 | Основной луч фары, правый |
| 19 | Основной луч фары, левый |
| 20 | Промежуточный свет фары, правый; регулировка дальности фар |
| 21 | Промежуточный свет фары, левый; регулировка дальности фар |
| 22 | Задние и боковые фонари, правый |
| 23 | Задние и боковые фонари, левый |
| 24 | Система стеклоочистителя лобового стекла, насос омывателя, реле прерывистого режима |
| 25 | Вентилятор подачи свежего воздуха, кондиционер |
| 26 | Подогрев заднего стекла, подогрев зеркал, рециркуляция воздуха |
| 27 | Стеклоочиститель заднего стекла, подогрев руля с электроникой |
| 28 | Топливный насос/вспомогательный насос дизеля |
| 29 | Управление двигателем |
| 30 | Солнцезащитный люк |
| 31 | Фары заднего хода, система круиз-контроля, автоматическая коробка передач, увеличение оборотов (V6 2.8 л, 128 кВт, 2V quattro 5HR180), автоматическое антибликовое внутреннее зеркало, клапан EGR, диагностический разъем |
| 32 | Управление двигателем |
| 33 | Зажигалка |
| 34 | Управление двигателем |
| 35 | Гнездо прицепа |
| 36 | Передние противотуманные фары и задний противотуманный фонарь |
| 37 | Аудиосистемы |
| 38 | Освещение багажника, центральный замок |
| 39 | Аварийная сигнализация |
| 40 | Гудок |
| 41 | ABS 5.0 — гидравлический блок (клапаны) |
| 42 | Электронная программа стабилизации |
| 43 | Клапан EGR, датчик температуры охлаждающей жидкости |
| 44 | Подогрев сидений (силовой цепь) |
13-точечный держатель реле
| № | Описание |
|---|---|
| 1 | — |
| 2 | Блок управления многофункциональным рулевым колесом |
| 3 | Блок управления многофункциональным рулевым колесом |
| 4 | Блок управления контролем ламп |
| 5 | Блок управления контролем ламп |
| 6 | Блок управления сигнализацией (такси) |
| 7 | Реле подогрева заднего стекла |
| 8 | Реле дневных ходовых огней, блок управления сигнализацией (такси) |
| 9 | Реле фар, блок управления сигнализацией |
| 10 | Реле свечей накаливания |
| 11 | Блок управления зеркалами (с функцией складывания) |
| 12 | Блок управления зеркалами (с функцией складывания) |
| 13 | Реле автоматической коробки передач |
| 14-17 | Для полицейских/такси автомобилей |
| 18 | — |
Микро-центральная электрика
| № | Описание |
|---|---|
| 1 | Реле гудка |
| 2 | Реле разгрузки для контакта X |
| 3 | — |
| 4 | Реле топливного насоса, реле свечей накаливания |
| 5 | Реле прерывистого режима омывателя/очистителя |
| 6 | Реле прерывистого режима омывателя/очистителя |
| A | — |
| B | — |
| C | — |
8-точечный держатель реле
| № | Описание |
|---|---|
| 1 | Реле вентилятора радиатора (продолжительная работа) |
| 2 | Реле вентилятора радиатора (максимальная скорость) |
| 3 | Реле вентилятора радиатора (80 Вт максимальная скорость), блок управления вспомогательным водяным насосом |
| 4 | Реле электронной программы стабилизации |
| 5 | Блок управления активными дверными отражателями |
| 6 | — |
| 7 | Реле электронной программы стабилизации |
| 8 | — |
| 14 | Предохранитель для дополнительного оборудования |
| 15 | Предохранитель регулировки сиденья, сторона переднего пассажира |
| 16 | Предохранитель регулировки сиденья, сторона водителя |
| 17 | Предохранитель системы отпугивания |
| 18 | Предохранитель ABS |
| 19 | Предохранитель вентилятора радиатора |
| 20 | Предохранитель вентилятора радиатора |
| 21 | Предохранитель вентилятора радиатора (катушка реле) |
| 22 | Предохранитель стеклоподъемника задней двери |
| 23 | Предохранитель стеклоподъемника передней двери |
| 24 | Предохранитель гнезда багажника (Avant) |
3-точечный держатель реле
| № | Описание |
|---|---|
| 1 | Реле 1 для нагревательных элементов (охлаждающая жидкость) |
| 2 | Реле 2 для нагревательных элементов (охлаждающая жидкость), реле вторичного воздушного насоса |
| 3 | Реле системы прямого впрыска дизеля, реле питания Motronic |
| 4 | Предохранитель вспомогательного насоса |
| 5 | Предохранитель электрики двигателя |
| 6 | — |
| 7 | Предохранитель 1 для свечей накаливания, предохранитель вторичного воздушного насоса |
| 8 | Предохранитель 2 для свечей накаливания |
| 9 | Предохранитель свечей накаливания — двигатель |
