В этой статье мы рассмотрим Audi A6 / S6 / RS6 второго поколения (C5/4B), выпускавшиеся с 1997 по 2004 год. Здесь вы найдете схемы блоков предохранителей Audi A6 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Audi A6 1997-2004

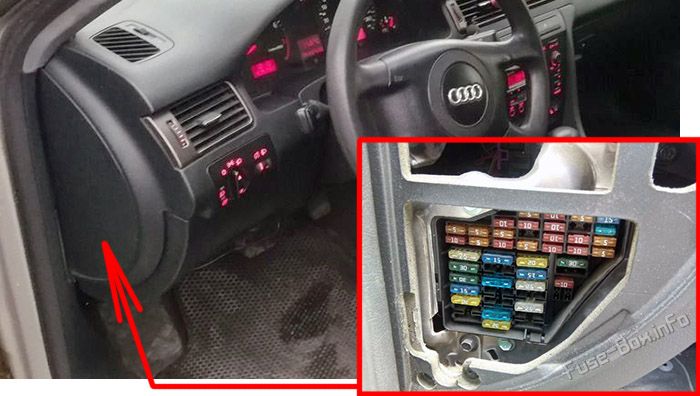

Расположение блока предохранителей
Предохранители находятся за крышкой на стороне водителя.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 5A | Нагревательный элемент, левая форсунка омывателя Нагревательный элемент, правая форсунка омывателя |
| 2 | 10A | Выключатель аварийной сигнализации |
| 3 | 5A | Подсветка бардачка |
| 4 | 5A | Подсветка номерного знака |
| 5 | 1997-1999: Панель приборов, кондиционер, дополнительный обогреватель, наружные зеркала, подогрев сидений, задняя шторка, навигационная система, парктроник |
|
| 5 | 2000-2002: Подогрев сидений, устройство мониторинга ламп, переключатель зеркал, моторы регулировки зеркал, кондиционер, дополнительный обогреватель, задняя шторка, блок управления: парктроник, навигационная система, телефон/телематика, саморегулирующаяся подвеска, электронный контроль давления в шинах (определенные модели), автоматическая коробка передач (переключатель Tiptronic) |
|
| 5 | 10A | 2003-2004: Датчик уровня/температуры масла Регулирующий клапан компрессора, система кондиционирования Датчик высокого давления Переключатель Tiptronic Блок управления монитором давления в шинах Устройство мониторинга ламп Блок управления электроникой мобильного телефона Блок управления и дисплей для кондиционера/Climatronic Датчик качества воздуха Блок управления навигационной системой с CD-приводом Блок управления саморегулирующейся подвеской Пульт управления высотой подвески Блок управления телефоном/телематикой Блок управления голосовым управлением Блок управления парктроником Переключатель задней шторки |
| 6 | 5A | Блок управления центральным замком |
| 7 | 10A | Блок управления ABS Датчик угла поворота руля Кнопка TCS/ESP Переключатель тормозной педали системы круиз-контроля (дизельная система прямого впрыска) Переключатель сцепной педали |
| 8 | 5A | Блок управления телефоном/телематикой Блок управления голосовым управлением |
| 9 | 10A | Подогрев наружного зеркала, водительская сторона Подогрев наружного зеркала, пассажирская сторона |
| 10 | 5A | Блок управления корректором дальности фар |
| 11 | 1997-1999: Система круиз-контроля (CCS) | |
| 11 | 5A | 2000-2004: Автоматическое антибликовое внутреннее зеркало |
| 12 | 10A | Диагностический разъем |
| 13 | 10A | Переключатель стоп-сигнала Лампы стоп-сигнала |
| 14 | 1997-2002: Блок управления внутренним освещением, лампы чтения, блок управления центральным замком, зеркала в козырьках, память регулировки сидений |
|
| 14 | 10A | 2003-2004: Блок управления центральным замком Пульт памяти, сиденье водителя Пульт памяти, пассажирское сиденье Переключатель открывания багажника Переключатель внутреннего мониторинга |
| 15 | 10A | Блок управления с дисплеем в панели приборов Реле изоляции солнечных элементов Блок управления навигационной системой с CD-приводом Блок управления памятью зеркал Приемник дополнительного обогревателя с радиоуправлением |
| 16 | 5A | Датчик угла поворота руля |
| 17 | 10A | Блок управления монитором давления в шинах Блок управления саморегулирующейся подвеской Переключатель двусторонней радиосвязи Блок управления парктроником |
| 18 | 10A | Лампа дальнего света, правая Лампа индикатора дальнего света |
| 19 | 10A | Лампа дальнего света, левая |
| 20 | 15A | Лампа ближнего света, правая Мотор корректора дальности фар, правый |
| 21 | 15A | Лампа ближнего света, левая Мотор корректора дальности фар, левый |
| 22 | 5A | Лампа габаритного света, правая Лампа заднего фонаря, правая |
| 23 | 5A | Лампа габаритного света, левая Лампа заднего фонаря, левая |
| 24 | 25A | Реле автоматического прерывистого омывателя/стеклоочистителя Управление прерывистым стеклоочистителем |
| 25 | 30 A | Блок управления и дисплей для кондиционера/Climatronic Реле изоляции солнечных элементов Вентилятор притока свежего воздуха Реле магнитной муфты Реле дополнительного обогревателя |
| 26 | 30A | Блок управления и дисплей для кондиционера/Climatronic Переключатель подогрева заднего стекла |
| 27 | 15A | Подогрев рулевого колеса Мотор заднего стеклоочистителя |
| 28 | 20A | Топливный насос (предподающий насос) Блок управления топливным насосом Реле топливного насоса |
| 29 | 20A/30A | Катушка зажигания с выходной ступенью (код двигателя BAS) Блок управления Motronic (код двигателя BAS) Выходная ступень Катушка зажигания с выходной ступенью Блок управления Motronic Клапаны регулировки фаз газораспределения |
| 30 | 20A | Блок управления панорамной крышей |
| 31 | 1997-1999: Автоматическая коробка передач, фонари заднего хода, система круиз-контроля, автоматическое антибликовое внутреннее зеркало |
|
| 31 | 2000-2002: Автоматическая коробка передач, фонари заднего хода, диагностический разъем, навигационная система, повышающее обороты, клапан рециркуляции отработавших газов, подсветка переключателя аварийной сигнализации |
|
| 31 | 15A | 2003-2004: Реле ингибитора стартера и фонарей заднего хода Переключатель аварийной сигнализации Переключатель фонарей заднего хода Диагностический разъем Многофункциональный переключатель Реле задержки отключения зажигания Блок управления автоматической коробкой передач |
| 32 | 20 A | Форсунки Переключатель системы круиз-контроля |
| 33 | 15A | Прикуриватель Прикуриватель задний |
| 34 | 15A | Реле насоса вторичного воздуха Соленоидные клапаны Клапан впуска вторичного воздуха Клапан отвода воздуха от турбонагнетателя Датчик массы воздуха Нагреватель зондов лямбда Клапан переключения впускного коллектора Форсунки Система круиз-контроля |
| 35 | 30A | Разъем прицепа |
| 36 | 15A | Переключатель передних и задних противотуманных фар |
| 37 | 20A | Радио Усилитель с басовым динамиком Блок управления выбором антенны Блок управления электроникой навигации Тюнер навигации/TV Интерфейс навигации Чтец чип-карт |
| 38 | 1997-1999: Подсветка багажника, система центрального замка |
|
| 38 | 20A | 2000-2004: Блок управления центральным замком |
| 39 | 15A | Переключатель аварийной сигнализации |
| 40 | 25A | Реле двухтонального клаксона |
| 41 | 25A | Реле соленоидных клапанов ABS (модели allroad) |
| 42 | 25A | Блок управления ABS |
| 43 | 5A | Радио Блок управления электроникой навигации |
| 44 | 30A | Реле дополнительного обогревателя Реле изоляции солнечных элементов 2 Регулятор подогрева сиденья водителя Регулятор подогрева пассажирского сиденья Переключатель с регулятором подогрева левого заднего сиденья Переключатель с регулятором подогрева правого заднего сиденья |
13-точечный держатель реле
Он находится за отделением хранения водителя.
| № | Описание |
|---|---|
| 1 | Реле двухтонального клаксона (телематика — США) |
| 2 | Реле подключения генератора Блок управления сигнализацией (такси) Реле сирены (полицейские автомобили) Реле сигнализации, переключение света (специальные автомобили) |
| 3 | Реле изоляции солнечных элементов Блок управления сигнализацией (такси) Реле сирены (полицейские автомобили) Реле сигнализации 2, прерывистый дальний свет (специальные автомобили) |
| 4 | Реле ингибитора стартера Реле ингибитора стартера и фонарей заднего хода |
| 5 | Реле магнитной муфты Реле дополнительного обогревателя |
| 6 | Реле противотуманных фар Реле топливного насоса (двигатели TDI) |
| 7 | Блок управления многофункциональным рулевым колесом |
| 8 | Блок управления многофункциональным рулевым колесом |
| 9 | Устройство мониторинга ламп |
| 10 | Устройство мониторинга ламп |
| 11 | Блок управления складыванием наружных зеркал |
| 12 | Блок управления складыванием наружных зеркал |
| 13 | Блок управления Servotronic |
| 14 | Предохранитель таксометра Предохранитель E (полицейские автомобили) Предохранитель реле гидравлического насоса (модели allroad) |
| 15 | — |
| 16 | Предохранитель сигнализации (такси) Предохранитель B (полицейские автомобили) |
| 17 | Предохранитель таксометра и сигнализации (такси) Предохранитель C (полицейские автомобили) Предохранитель системы интеркома (специальные автомобили) Предохранитель противотуманных фар (дневные ходовые огни — Канада) |
Микроцентральная электрика
Она находится за отделением хранения водителя.
| № | Описание |
|---|---|
| 1 | Реле двухтонального клаксона |
| 2 | Реле разрядки контакта X |
| 3 | Реле гидравлического насоса пониженной передачи (модели allroad) |
| 4 | Реле топливного насоса (бензиновые двигатели) Реле свечей накала (дизельные двигатели) |
| 5 | Реле автоматического прерывистого омывателя/стеклоочистителя |
| 6 | Реле автоматического прерывистого омывателя/стеклоочистителя |
| A | 1997-1999: Предохранитель саморегулирующейся подвески 2000-2004: Предохранитель регулировки рулевой колонки |
| B | Предохранитель задней шторки |
| C | Для специальных автомобилей |
8-точечный держатель реле
Он находится за отделением хранения водителя, за микроцентральной электрикой
Автомобили с рулем слева
| № | Описание |
|---|---|
| 1 | Реле соленоидных клапанов — ABS с ESP |
| 2 | Реле второй скорости вентилятора радиатора |
| 3 | Реле вентилятора радиатора Реле циркуляции охлаждающей жидкости |
| 4 | Реле продувки вентилятора радиатора |
| 5 | — |
| 6 | Реле компрессора саморегулирующейся подвески (модели allroad) |
| 7 | Реле насоса обратного потока — ABS с ESP |
| 8 | 2000-2002: Блок управления дополнительного обогревателя (малый контур охлаждения) |
| 8 | 2003-2004: Реле клапана отключения охлаждающей жидкости |
| 14 | Термовыключатель регулировки сиденья, водительская сторона (модели allroad) |
| 15 | Предохранитель для 12-вольтовой розетки |
| 16 | Термовыключатель переднего электрического стеклоподъемника |
| 17 | Термовыключатель заднего электрического стеклоподъемника |
| 18 | Предохранитель блока управления ABS |
| 19 | Предохранитель вентилятора радиатора |
| 20 | Предохранитель блока управления вентилятором радиатора |
| 21 | Термовыключатель регулировки сиденья, водительская сторона Предохранитель вентилятора радиатора (модели allroad) |
| 22 | Предохранитель саморегулирующейся подвески |
| 23 | Предохранитель саморегулирующейся подвески |
| 24 | Термовыключатель регулировки сиденья, пассажирская сторона |
Автомобили с рулем справа
| № | Описание |
|---|---|
| 2 | Реле компрессора саморегулирующейся подвески (модели allroad) |
| 3 | Реле продувки вентилятора радиатора |
| 4 | Реле соленоидных клапанов — ABS с ESP |
| 5 | Реле вентилятора радиатора |
| 6 | Реле насоса обратного потока — ABS с ESP |
| 7 | Реле второй скорости вентилятора радиатора |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Предохранитель саморегулирующейся подвески Термовыключатель регулировки сиденья, пассажирская сторона (модели RS6) |
| 12 | Термовыключатель регулировки сиденья, пассажирская сторона Предохранитель вентилятора радиатора (модели RS6) |
| 13 | Термовыключатель переднего электрического стеклоподъемника |
| 14 | Термовыключатель заднего электрического стеклоподъемника |
| 15 | Термовыключатель регулировки сиденья, водительская сторона |
| 16 | Предохранитель вентилятора радиатора |
| 17 | Предохранитель блока управления вентилятором радиатора Предохранитель для 12-вольтовой розетки (модели RS6) |
| 18 | Предохранитель блока управления ABS |
| 19 | Предохранитель для 12-вольтовой розетки |
Держатель реле
Он находится на стороне водителя, за центральной панелью приборов.
| № | Описание |
|---|---|
| 1 | Реле низкой мощности нагрева Реле вакуумного сервопривода тормозов |
| 2 | Реле дополнительного обогревателя Реле изоляции солнечных элементов 2 (LHD) |
| 3 | Реле высокой мощности нагрева |
| A | — |
| B | 1997-1999: Предохранитель охлаждения топлива |
| C | Предохранитель дополнительного обогревателя 2 Предохранитель реле гидравлического насоса (вакуумный сервопривод тормозов) Предохранитель топливного насоса (модели RS6 LHD) |
| D | Предохранитель дополнительного обогревателя Предохранитель топливного насоса (модели RS6 RHD) |
3-точечный держатель реле
В моторном отсеке (ящик электроники).
Версия 1
| № | Описание |
|---|---|
| 1 | Реле дополнительного обогревателя 1 (TDI) |
| 2 | Реле насоса вторичного воздуха |
| 3 | Реле системы прямого впрыска дизеля |
| 5 | Предохранитель блока управления двигателем |
| 7 | Предохранитель свечей накала (V6 TDI), предохранитель насоса вторичного воздуха |
| 8 | Предохранитель дополнительного обогревателя 2 (TDI), ступень 2 предохранителя (V6 TDI) |
| 9 | Предохранитель 2 свечей накала (V6 TDI), предохранитель свечей накала (4-цилиндровый) |
Версия 2
| № | Описание |
|---|---|
| 1 | Реле насоса вторичного воздуха (модели RS6) Реле вспомогательного водяного насоса (2000) |
| 1a | Реле вентилятора радиатора (модели allroad) |
| 1b | Реле циркуляции охлаждающей жидкости (модели allroad) Реле дополнительного насоса охлаждающей жидкости (2003) |
| 2 | Реле насоса вторичного воздуха |
| 3 | Реле питания Motronic (бензиновые двигатели) Реле системы прямого впрыска дизеля (дизельные двигатели) Реле задержки отключения зажигания (автоматическая коробка 01J) |
| 4 | Реле насоса охлаждения топлива Реле циркуляции охлаждающей жидкости (модели RS6) |
| 4a | — |
| 5 | Предохранитель блока управления двигателем Предохранитель электроники двигателя (модели allroad) |
| 6 | Не используется (автомобили с рулем слева) Предохранитель 2 свечей накала (V6 TDI, V8 TDI) Предохранитель свечей накала (4-цилиндровый Предохранитель вентилятора радиатора (модели allroad) |
| 7 | Предохранитель свечей накала (V6 TDI, V8 TDI) Предохранитель насоса вторичного воздуха (бензиновые двигатели) Предохранитель дополнительного обогревателя (автомобили с рулем справа) до модельного года 2000 Не используется (автомобили с рулем справа) |
| 8 | Предохранитель дополнительного обогревателя (автомобили с рулем слева) до модельного года 2000 Не используется (автомобили с рулем слева) |
| 9 | Предохранитель 2 свечей накала (V6 TDI, V8 TDI) Предохранитель свечей накала (4-цилиндровый) Предохранитель вентилятора радиатора (модели allroad) Предохранитель насоса охлаждающей жидкости (модели RS6) Не используется (автомобили с рулем справа) |
| 10 | Предохранитель охлаждения топлива Предохранитель -1- (15) (автоматическая коробка 01J) Предохранитель блока управления вентилятором радиатора (модели allroad) Не используется (автомобили с рулем справа) |
Предохранители вне держателя реле
- Предохранитель дополнительного обогревателя
- Предохранитель охлаждения топлива
- Предохранитель -1- (15) (автоматическая коробка 01J)
- Предохранитель блока управления вентилятором радиатора (модели allroad)
Дополнительные предохранители в камере впуска
RS6:
Предохранители расположены ниже бачка расширения охлаждающей жидкости.
| № | Описание |
|---|---|
| 1 | Предохранитель -2- (30) |
| 2 | Предохранитель -1- (30) |
| 3 | Предохранитель дополнительного обогревателя Винтовой соединение аккумулятора (RS6) |
