В этой статье мы рассмотрим Audi A8 / S8 первого поколения (D2/4D), производившиеся с 1994 по 2002 год. Здесь вы найдете схемы блоков предохранителей Audi A8 и S8 1998, 1999, 2000, 2001 и 2002, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Audi A8 и S8 1998-2002

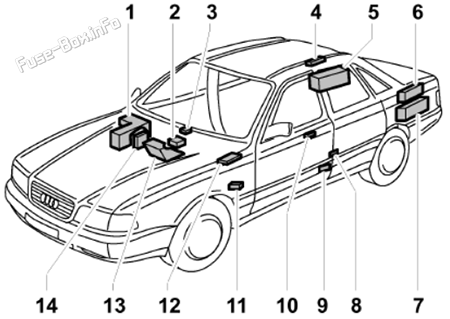

Расположение блоков предохранителей и реле
- Электроника в камере впуска
- Блок управления подушкой безопасности
- Диагностический разъем в центральной консоли, под пепельницей
- Носитель реле и предохранителей, багажное отделение, справа
- Аккумулятор / дополнительный аккумулятор
- Сирена охранной сигнализации
- Кронштейн для блоков управления
- Блок управления памятью зеркал, стойка B, сторона водителя
- Блок управления регулировкой рулевой колонки/высотой ремня, под ковром, сиденье водителя (задняя секция)
- Блок управления подогревом замка
- Реле под полкой на стороне водителя (вспомогательный носитель реле у колесного дома, слева)
- Блок управления ABS и реле третьей скорости вентилятора радиатора, под полкой на стороне водителя
- Блок электроники, пространство для ног переднего пассажира
- Блок предохранителей, правая стойка A, за обшивкой в пространстве для ног переднего пассажира
Расположение блока предохранителей
Блок предохранителей расположен в пространстве для ног переднего пассажира.
Схема блока предохранителей
Назначение предохранителей в пространстве для ног пассажира
| № | А | Описание |
|---|---|---|
| ST1 | Носитель предохранителей 1, черный | |
| ST2 | Носитель предохранителей 2, красный | |
| ST3 | Носитель предохранителей 3, желтый | |
| ST4 | Носитель предохранителей 4, синий | |
| ST5 | Носитель предохранителей 5, коричневый | |
| 6 | Предохранитель насоса вторичного воздуха | |
| 7 | Запасные предохранители | |
| 8 | Предохранитель вентилятора радиатора | |
| ST1-1 | 5A | Левый габарит/стояночный свет, левый задний фонарь |
| ST1-2 | 5A | Правый габарит/стояночный свет, правый задний фонарь |
| ST1-3 | 15A | Фар ближнего света, правая |
| ST1-4 | 15A | Фара ближнего света, левая, регулировка дальности фар |
| ST1-5 | 10A | Фара дальнего света, левая |
| ST1-6 | 10A | Фара дальнего света, правая, индикатор дальнего света |
| ST1-7 | 15A | Аварийная сигнализация |
| ST1-8 | 15A | Двухтональный сигнал |
| ST1-9 | 10A | Диагностический разъем (30a) |
| ST1-10 | 25A | Система стеклоочистителя лобового стекла, реле автоматического прерывистого мытья/очистки |
| ST2-1 | 10A | Подогрев зеркал |
| ST2-2 | 10A | Подогрев рулевого колеса |
| ST2-3 | 5A | Подсветка дисплея и переключателей, отделение хранения, подстаканник, подсветка номерного знака |
| ST2-4 | 5A | Реле вентилятора радиатора, датчик качества воздуха |
| ST2-5 | 15A | Передние противотуманные фары, задний противотуманный фонарь, блок управления противотуманными фарами/задним противотуманным фонарем |
| ST2-6 | 30A | Подогрев заднего стекла, кондиционер |
| ST2-7 | 5A | Датчик угла поворота руля для ESP |
| ST2-8 | 10A | Аварийная сигнализация, клемма 75 |
| ST2-9 | 10A | Стоп-сигналы |
| ST2-10 | 5A | Подогрев форсунок омывателя |
| ST3-1 | 15A | Контроль ламп, бортовой компьютер, панель приборов, парктроник, диагностический разъем (15a), мониторинг давления в шинах, многофункциональное рулевое колесо, регулировка дальности фар |
| ST3-2 | 5A | Телефон, телематика, навигационная система с экраном |
| ST3-3 | 15A | Прикуриватель, передний |
| ST3-4 | 10A | Кондиционер, парктроник, радиоприемник дополнительного отопителя, многофункциональное рулевое колесо, панель приборов, реле изоляции солнечной батареи, мониторинг давления в шинах |
| ST3-5 | 10A | Кондиционер |
| ST3-6 | 10A | Система круиз-контроля, фонари заднего хода |
| ST3-7 | 15A | Кондиционер, насос охлаждающей жидкости |
| ST3-8 | 10A | Компрессор кондиционера, магнитная муфта |
| ST3-9 | 5A | Многофункциональное рулевое колесо |
| ST3-10 | 20A | Блок управления дополнительным отопителем, вспомогательный отопитель |
| ST4-1 | 20A | Топливный насос |
| ST4-2 | 30A | V8, V12: Катушки зажигания V6: Выходная ступень |
| ST4-3 | 20A/10A | Подогрев лямбда-зонда V8 TDI: Топливный насос |
| ST4-4 | 10A/15A | V8 TDI: Насос охлаждения топлива V6: Реле вакуумного усилителя тормозов |
| ST4-5 | 5A | Навигационная система NS Low |
| ST4-6 | 10A | Навигационная система NS Low, устройство считывания чип-карты |
| ST4-7 | — | — |
| ST4-8 | 5A | Термоотправитель уровня масла |
| ST4-9 | 25A | Блок управления ABS (ESP), клемма 30 |
| ST4-10 | 10A | Блок управления ABS, клемма 15 |
| ST5-1 | 10A | Подсветка зеркал, центральный замок, индикаторы работы охранной сигнализации, внутренние лампы, лампы для чтения |
| ST5-2 | 10A | Регулировка зеркал, втягивание зеркал, блоки управления электрическими стеклоподъемниками, пропуск для платы, регулировка задних подголовников, потенциометр подогрева сидений, память регулировки сидений |
| ST5-3 | 10A | Входное и напольное освещение, блок управления ультразвуковым датчиком, внутренний выключатель центрального замка, регулировка зеркал и сидений с функцией памяти, разблокировка багажника |
| ST5-4 | 10A | Центральный замок, автоматическое антибликовое внутреннее зеркало, задняя шторка, реле лампы для чтения |
| ST5-5 | 15A | Центральный замок |
| ST5-6 | 20A | Скользящий/наклонный люк |
| ST5-7 | 15A | Задний прикуриватель, подогрев замков, регулируемое сиденье переднего пассажира |
| ST5-8 | Не используется | |
| ST5-9 | 20A | Регулировка рулевой колонки и высоты ремня |
| ST5-10 | 20A | Подогрев передних сидений, задняя шторка |
Панели реле
Панели реле расположены в блоке электроники в пространстве для ног переднего пассажира.
Вспомогательный носитель предохранителей и реле в блоке электроники (пространство для ног)
| № | Описание |
|---|---|
| 1 | Реле ингибитора стартера — автоматическая коробка передач Мостовое соединение на моделях с механической коробкой передач |
| 2 | Реле регулируемого сиденья переднего пассажира |
| 3 | Термо-предохранитель регулировки сидений 2 |
| 4 | Термо-предохранитель регулировки сидений 1 |
| 5 | Реле включения дневных ходовых огней |
| 6 | Реле охлаждения топлива (TDI) |
| 7 | Одиночный предохранитель нагнетателя горячего воздуха |
Микроцентральная электрика в блоке электроники (пространство для ног)
| № | Описание |
|---|---|
| 1 | Реле двухтонального сигнала |
| 2 | Реле облегчения контакта X |
| 4 | Реле свечей накала (V6 TDI) Реле топливного насоса (V6, V8, V12) Реле питания (V8 TDI) |
| 5 | Реле электрического топливного насоса 2 (V8 TDI) Реле вентилятора радиатора (страны с жарким климатом, V12) Реле вакуумного усилителя тормозов (V6) |
| 6 | Реле переключения дневных ходовых огней |
Носитель реле в блоке электроники (пространство для ног)
| № | Описание |
|---|---|
| 1 | Устройство контроля ламп |
| 2 | Двигатель TDI: Реле топливного насоса Двигатель V8, V12: Реле питания Motronic |
| 3 | Блок управления противотуманными фарами/задним противотуманным фонарем |
| 4 | Реле автоматического прерывистого мытья/очистки |
| 5 | Реле входного и напольного освещения |
| 6 | Устройство контроля ламп |
| 7 | Реле клапана отключения охлаждающей жидкости |
| 8 | Блок управления противотуманными фарами/задним противотуманным фонарем |
| 9 | Реле автоматического прерывистого мытья/очистки |
| 10 | Блок управления системой складывания внешних зеркал |
| 11 | Реле лампы для чтения |
| 12 | Блок управления Servotronic |
| 13 | Реле изоляции солнечной батареи |
| 14 | Реле магнитной муфты |
| 15 | Блок управления системой складывания внешних зеркал |
Носитель реле под полкой на стороне водителя
| № | Описание |
|---|---|
| 1 | Реле соленоидов ABS |
| 2 | Реле насоса обратного потока ABS |
| 3 | Блок управления многофункциональным рулевым колесом |
| 4 | Блок управления многофункциональным рулевым колесом |
| 6 | Реле аварийной сигнализации Модели с прицепным устройством: Реле аварийной сигнализации, работа с прицепом |
| 7 | Термо-предохранитель передних электрических стеклоподъемников |
| 8 | Термо-предохранитель задних электрических стеклоподъемников |
Вспомогательные реле (для вентилятора радиатора)
Реле первой, второй и третьей скорости вентилятора радиатора расположены — в направлении движения — перед блоком управления ABS / ESP под полкой на стороне водителя.
Он расположен на правой стороне.
| № | Описание |
|---|---|
| 1 | Распределительная коробка клеммы 30 |
| 2 | Предохранитель гидравлического насоса ABS |
| 3 | Одиночный предохранитель подогрева сидений |
| 4 | Предохранитель клеммы 30 — работа с прицепом |
| 6 | Предохранитель радио Предохранитель навигации |
| 7 | Предохранитель клапанов ABS |
| 9 | Предохранитель телефона |
| 14 | Предохранитель регулировки сидений Модели без регулировки задних сидений: Предохранитель регулировки задних подголовников |
Он расположен на стороне пассажира под крышкой.
Бензиновые двигатели V6, V8 и V12
| № | Описание |
|---|---|
| 1 | V12: Предохранитель блока управления двигателем |
| 2a | V12: Реле насоса вторичного воздуха 1 |
| 2b | V12: Реле насоса вторичного воздуха 1 V6, V8: Предохранитель блока управления автоматической коробкой передач |
| 3 | V12: Предохранитель форсунок |
| 4 | V6, V8: Реле насоса вторичного воздуха V12: Предохранитель элемента управления V12: Предохранитель насоса охлаждающей жидкости |
| 5 | V12: Предохранитель блока управления автоматической коробкой передач |
| 6 | V6, V8: Предохранитель форсунок V12: Реле непрерывной циркуляции охлаждающей жидкости |
| 7 | V6, V8: Предохранитель элемента управления V12: Реле непрерывной циркуляции охлаждающей жидкости |
| 8 | V12: Предохранитель элемента управления 2 |
| 9 | V8: Предохранитель блока управления двигателем V12: Реле насоса вторичного воздуха 2 |
| 10 | V12: Реле насоса вторичного воздуха 2 |
Дизельные двигатели V6 (TDI)
| № | Описание |
|---|---|
| 1 | Предохранитель 1 для свечей накала — двигатель |
| 2a | Реле подключения генератора |
| 2b | Реле подключения генератора |
| 4 | Предохранитель блока управления автоматической коробкой передач |
| 5 | Предохранитель 2 для свечей накала — двигатель |
| 6 | Реле системы прямого впрыска дизеля |
| 7 | Реле системы прямого впрыска дизеля |
| 9 | Предохранитель расходомера воздуха |
| 10 | Предохранитель блока управления двигателем |
Дизельные двигатели V8 (TDI)
| № | Описание |
|---|---|
| 1 | Предохранитель регулирующего клапана |
| 2 | Реле свечей накала 2 |
| 3 | Реле насоса охлаждения наддувочного воздуха |
| 4 | Предохранитель блока управления автоматической коробкой передач |
| 5 | Предохранитель насоса охлаждающей жидкости |
| 6 | Реле подключения генератора |
| 7 | Предохранитель блока управления двигателем |
| 8 | Реле для свечей накала |
| 9 | Предохранитель 2 для свечей накала — двигатель |
| 10 | Предохранитель 1 для свечей накала — двигатель |
