В этой статье мы рассмотрим Audi A8 / S8 второго поколения (D3/4E), выпускавшиеся с 2002 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Audi A8 и S8 2008 и 2009 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Audi A8 и S8 2008-2009
Салон автомобиля

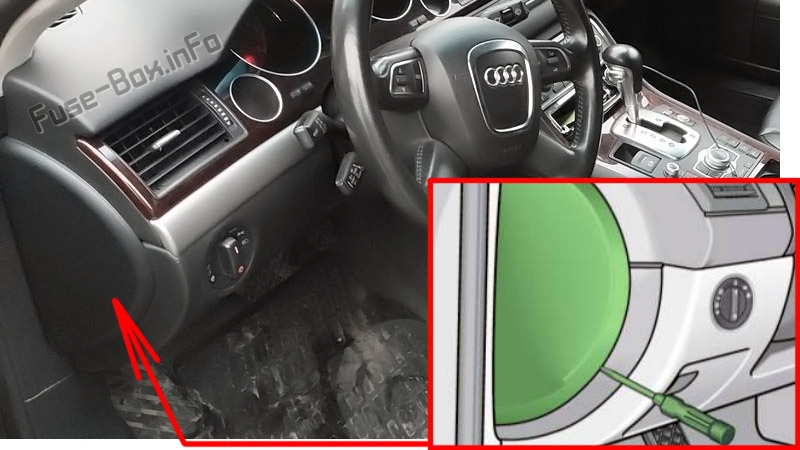

В салоне автомобиля расположены два блока предохранителей спереди слева и справа от кокпита.
Отсек багажника
Здесь также расположены два блока предохранителей – слева и справа от багажника.
Блок предохранителей левой приборной панели
Назначение предохранителей на левой стороне приборной панели
| № | Описание | А |
|---|---|---|
| 1 | Открыватель гаражных ворот (HomeLink) | 5 |
| 2 | Система помощи при парковке | 5 |
| 3 | Система помощи при парковке | 5 |
| 4 | Регулировка дальности света фар/устройство управления освещением | 10 |
| 5 | Приборная панель | 5 |
| 6 | Блок управления электроникой рулевой колонки | 10 |
| 7 | Диагностический разъем | 5 |
| 8 | Диагностический разъем/датчик уровня масла | 5 |
| 9 | Блок управления ESP/датчик угла поворота руля | 5 |
| 10 | Приборная панель | 5 |
| 11 | Audi lane assist | 10 |
| 12 | Выключатель стоп-сигнала | 5 |
| 13 | Телефон/мобильный телефон | 10 |
| 14 | Не используется | |
| 15 | Блок управления доступом/запуском | 5 |
| 16 | Система RSE | 10 |
| 17 | Адаптивный круиз-контроль | 5 |
| 18 | Подогрев форсунок омывателя | 5 |
| 19 | Не используется | |
| 20 | Система контроля давления в шинах | 5 |
| 21 | Не используется | |
| 22 | Выключатель стоп-сигнала | 5 |
| 23 | Подготовка для мобильного телефона | 5 |
| 24 | Сигнал | 15 |
| 25 | Система стеклоочистителя лобового стекла | 40 |
| 26 | Не используется | |
| 27 | Программа электронной стабилизации (ESP) | 25 |
| 28 | Не используется | |
| 29 | Подсветка переключателей | 1 |
| 30 | Не используется | |
| 31 | Бортовое питание, управление освещением (правая фара) | 30 |
| 32 | Не используется | |
| 33 | Подогрев левого заднего пространства для ног | 25 |
| 34 | Не используется | |
| 35 | Не используется | |
| 36 | Audi side assist | 5 |
| 37 | Охлаждение | 15 |
| 38 | Бортовое питание, управление освещением (левая фара) | 30 |
| 39 | Блок управления дверью водителя | 7.5 |
| 40 | Электрорегулировка рулевой колонки | 25 |
| 41 | Блок управления задней левой дверью | 7.5 |
| 42 | Блок управления доступом/запуском | 25 |
| 43 | Адаптивный свет, левый | 10 |
| 44 | Адаптивный свет, правый | 10 |
Блок предохранителей правой приборной панели
Назначение предохранителей на правой стороне приборной панели
| № | Описание | А |
|---|---|---|
| 1 | Стояночный тормоз | 5 |
| 2 | Кондиционер | 10 |
| 3 | Селектор передач | 5 |
| 4 | Не используется | |
| 5 | Блок управления двигателем | 15 |
| 6 | Кислородный датчик перед трехкомпонентным каталитическим нейтрализатором | 15 |
| 7 | Кислородный датчик за трехкомпонентным каталитическим нейтрализатором | 15 |
| 8 | Блок управления двигателем, вспомогательный водяной насос | 10 |
| 9 | Климат-контроль передний/задний, кнопки на приборной панели | 5 |
| 10 | Система регулировки уровня подвески (адаптивная пневмоподвеска) | 10 |
| 11 | Датчик света и дождя | 5 |
| 12 | Дисплей/блок управления | 5 |
| 13 | Блок управления электроникой крыши | 10 |
| 14 | Привод CD/DVD | 5 |
| 15 | Управление энергией | 5 |
| 16 | Не используется | |
| 17 | Электроника вентилятора радиатора | 5 |
| 18 | Распознавание переднего пассажира для подушки безопасности (датчик веса) | 5 |
| 19 | Не используется | |
| 20 | Подогрев/вентиляция сидений | 5 |
| 21 | Блок управления двигателем | 5 |
| 22 | Не используется | |
| 23 | Стояночный тормоз (переключатель) | 5 |
| 24 | Бортовая электрическая система | 10 |
| 25 | Автоматическая коробка передач | 15 |
| 26 | Водяные клапаны кондиционера, водяной насос, задний климат-контроль | 10 |
| 27 | Панорамная крыша | 20 |
| 28 | Блок управления двигателем | 5 |
| 29 | Форсунки топлива | 15 |
| 30 | Катушки зажигания | 30 |
| 31 | Топливный насос, правый/электроника топливного насоса | 20/40 |
| 32 | Автоматическая коробка передач | 5 |
| 33 | Подогрев правого заднего пространства для ног | 25 |
| 34 | Подогрев/вентиляция задних сидений | 20 |
| 35 | Подогрев/вентиляция передних сидений | 20 |
| 36 | Прикуриватель, передний | 20 |
| 37 | Прикуриватель, задний/розетка, задняя | 20/25 |
| 38 | Вспомогательный вентилятор охлаждения | 20 |
| 39 | Блок управления передней правой дверью | 7.5 |
| 40 | Усилитель тормозов | 15 |
| 41 | Блок управления задней правой дверью | 7.5 |
| 42 | Не используется | |
| 43 | Система омывателя фар | 30 |
| 44 | Вентилятор обогревателя кондиционера | 30 |
Блок предохранителей левого отсека багажника
Назначение предохранителей на левой стороне багажника
| № | Описание | А |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Блок управления цифровой звуковой системой | 30 |
| 6 | Навигация | 5 |
| 7 | ТВ-тюнер | 10 |
| 8 | Камера заднего вида | 5 |
| 9 | Коммуникационный блок | 5 |
| 10 | Сабвуфер на задней полке (BOSE)/усилитель (Bang & Olufsen) | 15/30 |
| 11 | Розетка | 20 |
| 12 | Не используется |
Блок предохранителей правого отсека багажника
Назначение предохранителей на правой стороне багажника
| № | Описание | А |
|---|---|---|
| 1 | Не используется | |
| 2 | Топливный насос, левый | 20 |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Центральный блок управления системой комфорта (левый свет) | 20 |
| 6 | Центральный блок управления системой комфорта (левый свет) | 10 |
| 7 | Центральный блок управления системой комфорта (закрытие дверей) | 20 |
| 8 | Блок управления электронным стояночным тормозом, левый | 30 |
| 9 | Блок управления электронным стояночным тормозом, правый | 30 |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | Не используется |
