Электромобиль премиум-класса Audi e-tron GT доступен с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Audi e-tron GT 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Audi e-tron GT

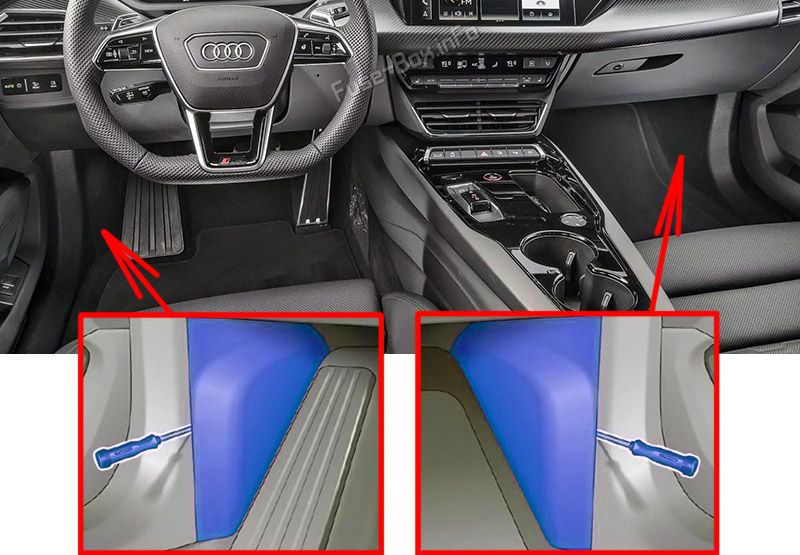

Предохранители расположены в левых и правых нишах для ног, а также на левой и правой передних сторонах панели приборов.
- Выключите зажигание и все электрическое оборудование.
- Проверьте следующую таблицу, чтобы увидеть, какой предохранитель относится к затронутому оборудованию.
- Используйте отвертку, чтобы снять соответствующую крышку.
- Снимите цветную пластиковую скобу с панели предохранителей, если она присутствует.
- Снимите предохранитель.
- Замените сгоревший предохранитель только на предохранитель с таким же номинальным током.
- Установите пластиковую скобу обратно, если она присутствовала.
- Установите крышку.
Панель предохранителей в левой нише для ног
Назначение предохранителей в левой нише для ног
| № | Оборудование |
|---|---|
| Панель предохранителей 1 (коричневая) | |
| 1 | Насос охлаждающей жидкости нагревного контура |
| 3 | Термоуправление |
| 5 | Блок управления электрической системой автомобиля |
| 6 | Блок управления электрической системой автомобиля |
| 7 | Датчик света/дождя/влажности |
| 8 | Дистанционно управляемая парковка |
| 9 | Блок управления электроникой крыши |
| 10 | Блок управления электрической системой автомобиля |
| 12 | Блок управления обменом данными и телематикой |
| Панель предохранителей 2 (красная) | |
| 1 | Блок управления системами помощи водителю |
| 2 | Блок управления левой задней дверью |
| 3 | Термоуправление |
| 4 | Стеклоочистители лобового стекла |
| 5 | Электронная система стабилизации (ESC) |
| 7 | Левый передний ремень безопасности |
| 8 | Блок управления электрической системой автомобиля |
| 9 | Блок управления электрической системой автомобиля |
| 10 | Левый блок-фара |
| 11 | Блок управления левой передней дверью |
| 12 | Блок управления электрической системой автомобиля |
| Панель предохранителей 3 (белая) | |
| 3 | Блок управления электрической системой автомобиля |
| 4 | Диагностическое соединение |
| 6 | Левый передний ассистент пересечения |
| 7 | Резервуар давления тормозной системы |
| 8 | Зеркало заднего вида |
| 9 | Блок управления обменом данными и телематикой |
| 10 | Питание |
| 11 | Питание |
Панель предохранителей в правой нише для ног
Назначение предохранителей в правой нише для ног
| № | Оборудование |
|---|---|
| Панель предохранителей 4 (коричневая) | |
| 1 | Блок управления электрической системой автомобиля |
| 3 | Блок управления электрической системой автомобиля |
| 4 | Стеклоочистители лобового стекла |
| 5 | Блок управления электрической системой автомобиля |
| 6 | Блок управления правой задней дверью |
| 7 | Блок управления системами помощи водителю |
| 8 | Блок управления правой передней дверью |
| 9 | Блок управления подушками безопасности |
| 10 | Правый передний ремень безопасности |
| 11 | Дистанционно управляемая парковка |
| 12 | Блок управления электрической системой автомобиля |
| Панель предохранителей 5 (красная) | |
| 1 | Диагностический интерфейс |
| 3 | Термоуправление |
| 4 | Правый блок-фара |
| 5 | Блок управления электрической системой автомобиля |
| 6 | Блок управления электрической системой автомобиля |
| 7 | Блок управления ассистентом ночного видения |
| 8 | Передняя камера систем помощи водителю |
| 9 | Панель управления задней климатической системой |
| 11 | Правый передний ассистент пересечения |
| Панель предохранителей 6 (белая) | |
| 1 | Диагностическое соединение |
| 2 | Диагностический интерфейс |
| 3 | Резервуар давления тормозной системы |
| 4 | Блок управления электрической системой автомобиля |
| 5 | Блок управления передней силовой электроникой |
| 6 | Ионизатор |
| 7 | Питание |
| 8 | Питание |
| 9 | Преобразователь напряжения |
| 10 | Рулевое управление с электроусилителем |
| 12 | Адаптивный круиз-контроль |
Панель предохранителей левой стороны панели приборов
Назначение предохранителей в левой части панели приборов
| № | Оборудование |
|---|---|
| Панель предохранителей 1 (черная) | |
| 1 | Панель управления передней климатической системой |
| 2 | Переключатель света |
| 3 | Блок управления климатической системой |
| 4 | Блок управления проекционным дисплеем |
| 5 | Электроника рулевой колонки |
| 6 | Регулировка рулевой колонки |
| 8 | Приборная панель |
| 11 | Панель управления задней климатической системой |
| 12 | Электроника рулевой колонки, подогрев рулевого колеса |
Панель предохранителей правой стороны панели приборов
Назначение предохранителей в правой части панели приборов
| № | Оборудование |
|---|---|
| Панель предохранителей 2 (коричневая) | |
| 1 | Audi phone box |
| 2 | Аудиосистема |
| 3 | Центральный дисплей, управление громкостью |
| 4 | Блок управления Audi connect apps |
| 5 | Интерфейс Audi music |
| 6 | Вентилятор климатической системы |
| 8 | Позиции селектора передач |
| 12 | Диагностическое соединение |
