В этой статье рассматривается Audi Q3 первого поколения (8U), выпускавшийся с 2011 по 2017 год. Здесь вы найдёте схемы блоков предохранителей для Audi Q3 2011, 2012, 2013, 2014, 2015, 2016 и 2017, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Audi Q3 2011-2017

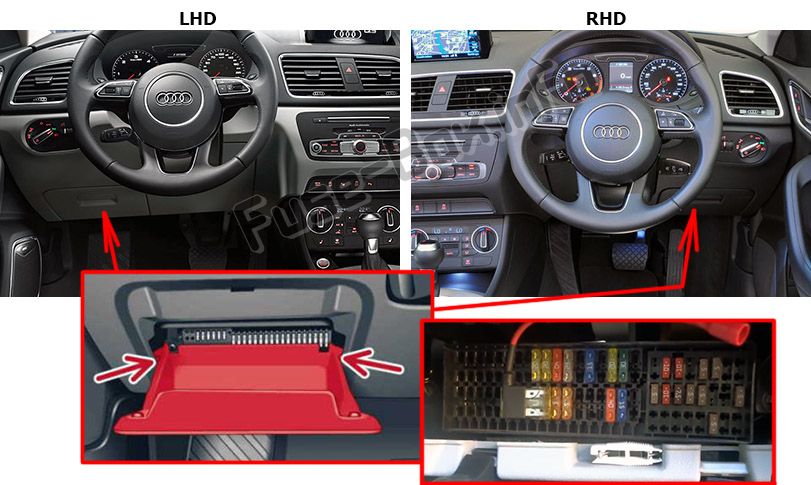

Расположение блока предохранителей
Предохранители расположены за отделением для хранения.
Откройте отделение для хранения, нажмите на левые и правые скобы и опустите отделение полностью вниз.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | А | Функция / компонент |
|---|---|---|
| 1 | 10A | Блок управления левой светодиодной фары 1 |
| 2 | 10A | Блок управления правой светодиодной фары 1 |
| 3 | 5A | Выключатель освещения перчаточного ящика Контактный выключатель зеркала для бритья, водительская сторона Контактный выключатель зеркала для бритья, пассажирская сторона Освещение перчаточного ящика Освещение зеркала для бритья, пассажирская сторона Освещение зеркала для бритья, водительская сторона Передний модуль крыши (2011-2014) |
| 4 | 5A | Передняя камера для систем помощи водителю |
| 5 | 10A | 2011-2013: Модуль питания для левой фары |
| 5 | 5A | 2014-2017: Модуль питания для левой фары |
| 6 | 10A | 2011-2013: Модуль питания для правой фары |
| 6 | 5A | 2014-2017: Модуль питания для правой фары |
| 7 | 7.5A | Блок управления электрозамком рулевой колонки |
| 8 | 7.5A | Блок управления авторизацией входа и запуска |
| 9 | 5A | Лампа предупреждения отключения пассажирской подушки безопасности Блок управления подушками безопасности |
| 10 | 10A | 2011-2013: Блок управления полным приводом |
| 11 | — | — |
| 12 | 5A | Мехатроник для коробки передач с двойным сцеплением Электронный блок управления датчиком селектора передач |
| 13 | 5A | Датчик уровня и температуры масла Кнопка запуска/остановки Кнопка ASR и ESP Выключатель заднего хода Датчик высокого давления Датчик качества воздуха Блок управления Climatronic Блок управления кондиционером Питание реле 1 Питание реле 2 Лампа индикатора AUTO HOLD Кнопка AUTO HOLD Внутреннее зеркало заднего вида с автоматическим затемнением Подогрев зеркала заднего вида Резистор левого инжектора Резистор подогрева правого инжектора Блок распознавания занятости сиденья |
| 14 | 7.5A | Реле стартера 1 Реле стартера 2 |
| 14 | 7.5A | Выключатель света Выключатель стоп-сигнала Датчик педали тормоза Блок управления двигателем Блок обнаружения прицепа Блок электронного управления амортизаторами Блок ABS Блок управления гидроусилителем руля Интерфейс диагностики шин данных Реле питания терминала 15, вариант 2 |
| 15 | 10A | Подогрев картера (дизель) Датчик массы воздуха (бензин) |
| 15 | 10A | Блок управления коррекцией уровня фар Стабилизатор напряжения Реле внутреннего зеркала с автоматическим затемнением Блок электронного стояночного тормоза Блок управления коррекцией уровня фар и коррекцией уровня фар Реле розетки Разъём 16-контактный (диагностическая розетка) Регулятор коррекции уровня фар Мотор коррекции уровня левой фары Мотор коррекции уровня правой фары |
| 16 | 5A | Блок помощи при парковке Блок помощи при смене полосы Блок 2 для помощи при смене полосы |
| 17 | 5A | Блок камеры заднего хода |
| 18 | 5A | Радио Тюнер ТВ Блок доступа в интернет Блок считывателя чип-карт |
| 19 | 5A | Блок бортового питания Стабилизатор напряжения Блок управления двигателем |
| 20 | 5A | Блок ABS Блок управления кондиционером Блок управления Climatronic Интерфейсный блок для системы позиционирования транспортного средства |
| 21 | — | — |
| 22 | 10A | Датчик внутреннего пространства Система аварийной сигнализации |
| 23 | 10A | Выключатель света Датчик дождя и освещения Лампа предупреждения электронного стояночного тормоза 16-контактный разъём (диагностический разъём) Передний модуль крыши |
| 24 | 10A | Реле для системы дозирования присадки |
| 25 | 20A | Предохранитель 4 на держателе C Предохранитель 5 на держателе C Предохранитель 6 на держателе C |
| 26 | 15A | Мотор заднего стеклоочистителя |
| 27 | 30A/40A | Реле стартера 1 Реле стартера 2 |
| 28 | 15A | Блок электроники информации 1 Радио (только для автомобилей с радио) |
| 28 | 7.5A | Блок электроники информации 1 (только для автомобилей с MMI) |
| 29 | 15A | Предохранитель 18 на держателе C Предохранитель 17 на держателе C |
| 30 | 5A | Смена CD |
| 31 | 5A | Дисплей для панели приборов |
| 32 | 5A | Блок управления в панели приборов |
| 33 | 10A | Реле для внутреннего зеркала заднего вида с автоматической функцией против ослепления |
| 34 | 10A | Блок управления левой задней дверью (центральная блокировка, левая задняя дверь) Блок управления правой задней дверью (центральная блокировка, правая задняя дверь) (до октября 2012) |
| 35 | 10A | Блок управления дверью водителя (центральная блокировка, левая передняя дверь) Блок управления дверью переднего пассажира (центральная блокировка, правая передняя дверь) (до октября 2012) |
| 36 | 20A | Розетка Зажигалка |
| 37 | 20A | Розетка 12 В 2 Розетка 12 В |
| 38 | 15A | Реле питания 2 |
| 39 | — | — |
| 40 | 15A | Блок обнаружения прицепа |
| 41 | 20A | Блок обнаружения прицепа |
| 42 | 20A | Блок обнаружения прицепа |
| 43 | 20A | Реле очистки фар Насос очистки фар |
| 44 | 30A | Реле подогрева заднего стекла Подогрев заднего стекла |
| 45 | 20A | Блок электронного стояночного тормоза |
| 46 | 20A/30A | 2011-2012: Блок управления левой задней дверью Блок управления правой задней дверью (до октября 2012) 2014-2017: Реле питания напряжения для прицепа |
| 47 | 15A/30A | 2011-2012: Блок управления дверью водителя 2013: Блок управления полным приводом |
| 48 | 30A | 2011-2012: Блок управления дверью переднего пассажира |
| 49 | 25A | Реле топливного насоса Блок управления топливным насосом (только для автомобилей с бензиновым двигателем) |
| 50 | 40A | Реле разгрузки X-терминала Блок управления вентилятором притока свежего воздуха Вентилятор притока свежего воздуха |
| 51 | 20A | Блок электронного стояночного тормоза |
| 52 | 20A | Блок бортового питания (освещение пространства для ног, терминал 30G, терминал 58d, освещение багажного отделения) Аварийная сигнализация Реле топливного насоса |
| 53 | 30A | Блок управления Climatronic (подогрев передних сидений с автоматическим кондиционированием воздуха) Блок управления подогревом передних сидений (подогрев передних сидений с ручным климат-контролем) |
| 54 | 20A | Блок управления сдвижным люком |
| 55 | 20A | Блок управления жалюзи люка |
| 56 | 20A | Блок электронного управления амортизаторами |
| 57 | 10A | Специальный блок управления (только для автомобилей с системами помощи водителю) |
| 57 | 10A | Реле питания 1 (только для автомобилей для автошкол) |
| 58 | 5A | Реле питания 2 (только для автомобилей автошколы) |
| 59 | — | — |
| 60 | — | — |
Блок тепловых предохранителей
| № | Защищаемые компоненты |
|---|---|
| 1 | Тепловой предохранитель 1 для регулировки сиденья водителя |
| 2 | Тепловой предохранитель 1 для регулировки сиденья переднего пассажира |
| 3 | Предохранитель для терминала 30 прицепа |
Блок реле
| № | Описание |
|---|---|
| 1 | Реле питания терминала 15 |
| 2 | Реле сигнала |
| 3 | Реле розетки |
| 4 | Реле разгрузки X-контакта |
| 5 | Реле дополнительного насоса охлаждающей жидкости (бензин) Реле топливного насоса (дизель) |
| 7 | Реле затемнения зеркала заднего вида Реле питания 2, терминал 15 Реле мойки фар |
| 8 | Реле питания напряжения для прицепа |
| 9 | Реле стартера 1 Реле стартера 2 |
Блок реле на блоке бортового питания
| № | Описание |
|---|---|
| 1 | Реле высокой мощности нагрева |
| 2 | Реле низкой мощности нагрева |
| 3 | — |
| 4 | Реле для системы дозирования присадки |
| 5 | Реле питания 1 Реле питания 2 |
Расположение блока предохранителей
Чтобы разблокировать крышку предохранителей, сдвиньте оба левого и правого ползунка вперёд.
Схема блока предохранителей (Тип 1)
Назначение предохранителей в моторном отсеке (тип 1)
| № | А | Функция / компонент |
|---|---|---|
| F1 | 40A | Стабилизатор напряжения Питание предохранителей -SC28- по -SC33- (только для автомобилей с системой start/stop) |
| F2 | 10A | Электрическая регулировка поясничной поддержки Кнопка регулировки поясничной поддержки для сиденья водителя Мотор продольной регулировки поясничной поддержки для сиденья водителя Мотор поясничной поддержки по высоте для сиденья водителя Выключатель поясничной поддержки для сиденья переднего пассажира Мотор продольной регулировки поясничной поддержки на пассажирской стороне переднего сиденья Мотор поясничной поддержки по высоте для сиденья переднего пассажира |
| F3 | 5A | Блок бортового питания Блок мониторинга аккумулятора |
| F4 | 30A | Блок ABS (клапаны MK60) |
| F5 | 15A | Мехатроник для коробки передач с двойным сцеплением Блок датчика селектора передач |
| F6 | 5A | Блок управления рулевой колонкой |
| F7 | 30A | Блок бортового питания (левый поворотник, левый ближний свет, левый дальний свет, левая противотуманная фара, правая фара для адаптивного освещения, передний правый габарит, правой дневной ходовой свет, задний левый габарит, правый стоп-сигнал, правая противотуманная фара) |
| F8 | 20A | Насос омывателя лобового и заднего стекла Мотор заднего стеклоочистителя Центральная блокировка для правой и левой задних дверей, лючка топливного бака, замка заднего стекла |
| F9 | 5A | Усилитель мобильного телефона Держатель телефона |
| F10 | 5A | Реле питания терминала 30 Блок управления двигателем (только для моделей с дизельным двигателем) |
| F10 | 10A | Главное реле Блок управления двигателем (только для моделей с бензиновым двигателем) |
| F11 | — | — |
| F12 | 5A | Интерфейс диагностики шин данных |
| F13 | 25A/30A | Блок управления двигателем |
| F14 | 20A | Дизель: Регулирующий клапан давления топлива Измерительный клапан топлива Бензин: Катушка зажигания 1 с выходным каскадом Катушка зажигания 2 с выходным каскадом Катушка зажигания 3 с выходным каскадом Катушка зажигания 4 с выходным каскадом |
| F15 | 5A | Дизель: Блок управления свечами накаливания |
| F15 | 10A | Бензин: Нагреватель зонда лямбда Нагреватель зонда лямбда 1 после каталитического нейтрализатора |
| F16 | 30A | Блок бортового питания (правый поворотник, правый ближний свет, правый дальний свет, правая противотуманная фара, левая фара для адаптивного освещения, передний левый габарит, левый дневной ходовой свет, задний правый габарит, левый стоп-сигнал, правый задний ход, освещение номерного знака, левая противотуманная фара) |
| F17 | 15A | Реле сигнала Сигнал высокой тональности Сигнал низкой тональности |
| F18 | 30A | Блок электроники информации 1 Радио Стабилизатор напряжения Блок цифровой звуковой системы |
| F19 | 30A | Блок управления мотором стеклоочистителя |
| F20 | 20A | Бензин: Регулирующий клапан давления топлива |
| F21 | 10A | Дизель: Нагреватель зонда лямбда |
| F21 | 25A | Бензин: Регулирующий клапан давления топлива |
| F22 | 5A | Датчик положения педали сцепления |
| F23 | 10A | Дизель: Электромагнитный клапан управления давлением наддува Переключающий клапан охладителя рециркуляции отходящих газов Датчик массы воздуха |
| F24 | 10A | Дизель: Реле топливного насоса Блок управления вентилятором радиатора Реле низкой мощности нагрева Реле высокой мощности нагрева Насос охладителя рециркуляции отходящих газов Бензин: Реле дополнительного насоса охлаждающей жидкости Блок управления вентилятором радиатора Реле питания двигателя Электромагнитный клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Клапан регулировки фаз газораспределения распредвала 1 Обводной клапан турбонагнетателя Клапан заслонок впускного коллектора Регулирующий клапан давления масла |
| F25 | 40A | Блок ABS (насос ESP MK60) |
| F26 | 30A | Предохранитель 34 на держателе C Предохранитель 35 на держателе C |
| F27 | 50A | Дизель: Блок управления свечами накаливания Свечи накаливания 1~4 |
| F28 | 50A | Предохранитель для терминала 30 прицепа (только для Австралии) |
| F29 | 30A | Тепловой предохранитель 1 для механизма регулировки сиденья водителя Тепловой предохранитель 1 для механизма регулировки сиденья переднего пассажира |
| F30 | 50A | Реле питания терминала 15 Питание предохранителей: -SC9- до -SC16-, -SC25-, -SC26-, -SC27- |
| A1 | Главное реле Реле питания терминала 30 |
|
| A2 | Реле питания электроники двигателя Перемычка, блок управления свечами накаливания |
Схема блока предохранителей (Тип 2)
Назначение предохранителей в моторном отсеке (тип 2)
| № | А | Функция / компонент |
|---|---|---|
| F1 | 15A | Мехатроник для коробки передач с двойным сцеплением Селектор передач |
| F2 | 30A/40A | Блок ABS (клапаны MK60) |
| F3 | 15A | Реле сигнала Сигнал высокой тональности Сигнал низкой тональности |
| F4 | 40A | Стабилизатор напряжения Питание предохранителей -SC28- по -SC33- (только для автомобилей с системой start/stop) |
| F5 | 5A | Блок бортового питания Блок мониторинга аккумулятора |
| F6 | 30A | Блок бортового питания (правый поворотник, правый ближний свет, правый дальний свет, правая противотуманная фара, левая фара для адаптивного освещения, передний левый габарит, левый дневной ходовой свет, задний правый габарит, левый стоп-сигнал, правый задний ход, освещение номерного знака, левая противотуманная фара) |
| F7 | 20A | Насос омывателя переднего и заднего стекла |
| F8 | 30A | Блок бортового питания (левый поворотник, левый ближний свет, левый дальний свет, левая противотуманная фара, правая фара для адаптивного освещения, передний правый габарит, правой дневной ходовой свет, задний левый габарит, правый стоп-сигнал, правая противотуманная фара) |
| F9 | 10A | Электрическая регулировка поясничной поддержки Кнопка регулировки поясничной поддержки для сиденья водителя Мотор продольной регулировки поясничной поддержки для сиденья водителя Мотор поясничной поддержки по высоте для сиденья водителя Выключатель поясничной поддержки для сиденья переднего пассажира Мотор продольной регулировки поясничной поддержки на пассажирской стороне переднего сиденья Мотор поясничной поддержки по высоте для сиденья переднего пассажира |
| F10 | 5A | Дизель: Блок управления свечами накаливания |
| F10 | 10A | Бензин: Нагреватель зонда лямбда Нагреватель зонда лямбда 1 после каталитического нейтрализатора |
| F11 | 5A | Блок управления рулевой колонкой |
| F12 | 5A | Усилитель мобильного телефона Держатель телефона |
| F13 | 5A | Дизель: Реле питания терминала 30 Блок управления двигателем |
| F13 | 5A/10A | Бензин: Главное реле Блок управления двигателем |
| F14 | 30A | Дизель: Блок управления двигателем |
| F14 | 15A/25A | Бензин: Блок управления двигателем |
| F15 | 5A | Интерфейс диагностики шин данных |
| F16 | 10A | Дизель: Электромагнитный клапан управления давлением наддува Переключающий клапан охладителя рециркуляции отходящих газов Датчик массы воздуха Бензин: Реле дополнительного насоса охлаждающей жидкости Электромагнитный клапан контура охлаждающей жидкости Насос циркуляции охлаждающей жидкости |
| F17 | 20A | Бензин (не 2.5 л): Регулирующий клапан давления топлива |
| F17 | 10A | Бензин (2.5 л): Измерительный клапан топлива |
| F18 | 10A | Дизель: Нагреватель зонда лямбда |
| F18 | 25A | Бензин: Регулирующий клапан давления топлива |
| F19 | 30A | Блок электроники информации 1 Радио Стабилизатор напряжения Блок цифровой звуковой системы |
| F20 | 5A | Датчик положения педали сцепления |
| F21 | 40A | Блок управления нагревом редуцирующего агента |
| F22 | 40A | Блок управления мотором стеклоочистителя |
| F23 | 10A | Дизель: Реле топливного насоса Блок управления вентилятором радиатора Реле низкой мощности нагрева Реле высокой мощности нагрева Насос охладителя рециркуляции отходящих газов Бензин (не 2.5 л): Реле дополнительного насоса охлаждающей жидкости Блок управления вентилятором радиатора Реле питания двигателя Электромагнитный клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Клапан регулировки фаз газораспределения распредвала 1 Обводной клапан турбонагнетателя Клапан заслонок впускного коллектора Регулирующий клапан давления масла Бензин (2.5 л): Блок управления вентилятором радиатора Реле питания двигателя Блок заслонки отходящих газов Электромагнитный клапан управления давлением наддува Электромагнитный клапан адсорбера 1 Обводной клапан турбонагнетателя Клапан заслонок впускного коллектора |
| F24 | 10A/20A | Дизель: Регулирующий клапан давления топлива Измерительный клапан топлива Бензин (не 2.5 л): Катушка зажигания 1 с выходным каскадом Катушка зажигания 2 с выходным каскадом Катушка зажигания 3 с выходным каскадом Катушка зажигания 4 с выходным каскадом Бензин (2.5 л): Клапан регулировки фаз газораспределения распредвала 1 Клапан регулировки фаз газораспределения выпускного распредвала 1 Регулирующий клапан давления масла |
| F25 | 30A | Блок управления дверью водителя Блок управления левой задней дверью |
| F26 | 30A | Блок управления дверью переднего пассажира Блок управления правой задней дверью |
| F27 | 40A/50A | Реле питания терминала 15 Питание предохранителей: -SC9- до -SC16-, -SC25-, -SC26-, -SC27- |
| F28 | 5A | Дизель: Блок управления свечами накаливания Свечи накаливания 1~4 |
| F28 | 30A | Бензин (2.5 л): Катушка зажигания 1 с выходным каскадом Катушка зажигания 2 с выходным каскадом Катушка зажигания 3 с выходным каскадом Катушка зажигания 4 с выходным каскадом Катушка зажигания 5 с выходным каскадом |
| F29 | 30A | Тепловой предохранитель 1 для механизма регулировки сиденья водителя Тепловой предохранитель 1 для механизма регулировки сиденья переднего пассажира |
| F30 | 40A | Блок ABS (насос ESP MK60) |
| A1 | Реле питания электроники двигателя Перемычка, блок управления свечами накаливания |
|
| A2 | Главное реле Реле питания терминала 30 |
