В этой статье рассматривается Audi Q5 первого поколения (8R), выпускавшийся с 2009 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Audi Q5 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Audi Q5 2009-2017

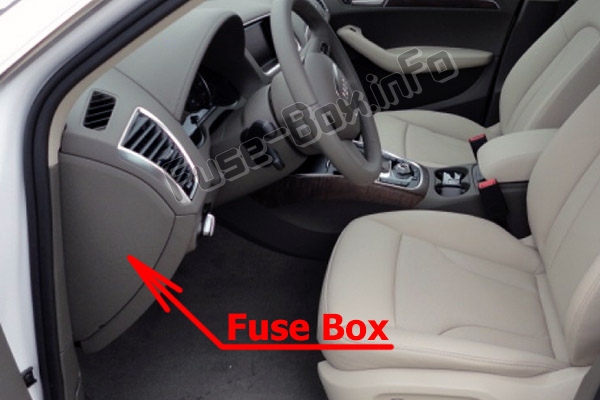

Блок предохранителей в салоне №1 (левая сторона)
Он расположен слева на приборной панели, за крышкой.
Блок предохранителей в салоне №2 (правая сторона)
Он расположен справа на приборной панели, за крышкой.
Блок предохранителей в багажнике
Он расположен справа в багажном отделении, за боковой панелью.
2009, 2010, 2011, 2012
Левая сторона приборной панели
Назначение предохранителей в приборной панели (левая сторона, 2009-2012)
| № | Оборудование | A |
|---|---|---|
| A1 | Динамическое рулевое управление | 5 |
| A3 | Homelink | 5 |
| A5 | Климат-контроль | 5 |
| A6 | Регулировка дальности правого головного света | 5 |
| A7 | Регулировка дальности левого головного света | 5 |
| A8 | Модуль управления электрической системой автомобиля 1 | 5 |
| A9 | Адаптивный круиз-контроль | 5 |
| A10 | Переключатель передач | 5 |
| A11 | Обогрев форсунок омывателя | 5 |
| A12 | Климат-контроль | 5 |
| A13 | Подготовка к подключению мобильного телефона | 5 |
| A14 | Под airbag | 5 |
| A15 | Клемма 15 | 25 |
| A16 | Клемма 15 двигателя | 40 |
| B1 | Автоматически затемняемое внутреннее заднее зеркало | 5 |
| B2 | Датчик сцепления | 5 |
| B3 | Топливный насос | 25 |
| B5 | Обогрев левого сиденья | 30 |
| B6 | Программа электронной стабилизации | 10 |
| B7 | Сигнал | 25 |
| B8 | Электропривод стеклоподъемника левой двери | 30 |
| B9 | Мотор стеклоочистителя | 30 |
| B10 | Программа электронной стабилизации | 25 |
| B11 | Левые двери | 15 |
| B12 | Датчик дождя и освещения | 5 |
| C3 | Поддержка поясницы | 10 |
| C4 | Динамическое рулевое управление | 35 |
| C5 | Климатизированный подстаканник | 10 |
| C6 | Модуль управления электрической системой автомобиля 1 | 35 |
| C7 | Модуль управления электрической системой автомобиля 1 | 20 |
| C8 | Модуль управления электрической системой автомобиля 1 | 30 |
| C9 | Панорамная крыша | 20 |
| C10 | Модуль управления электрической системой автомобиля 1 | 30 |
| C11 | Шторка панорамной крыши | 20 |
| C12 | Комфортная электроника | 5 |
Правая сторона приборной панели
Назначение предохранителей в приборной панели (правая сторона, 2009-2012)
| № | Оборудование | A |
|---|---|---|
| A5 | Модуль переключателей на рулевой колонке | 5 |
| A6 | Программа электронной стабилизации | 5 |
| A7 | Клемма 15 диагностического разъема | 5 |
| A8 | Шлюз | 5 |
| B1 | CD/DVD-плеер | 5 |
| B2 | Модуль переключателя Audi drive select | 5 |
| B3 | MMI/Радио | 7.5 |
| B4 | Приборная панель | 5 |
| B5 | Шлюз | 5 |
| B6 | Замок зажигания | 5 |
| B7 | Переключатель света | 5 |
| B8 | Вентилятор климат-контроля | 40 |
| B9 | Замок рулевой колонки | 5 |
| B10 | Климат-контроль | 10 |
| B11 | Клемма 30 диагностического разъема | 10 |
| B12 | Модуль переключателей на рулевой колонке | 5 |
Багажник
Назначение предохранителей в багажнике (2009-2012)
| № | Оборудование | A |
|---|---|---|
| B1 | Модуль управления крышкой багажника | 30 |
| B5 | Электромеханический стояночный тормоз | 5 |
| B6 | Электронное управление демпфированием | 15 |
| B7 | Электромеханический стояночный тормоз | 30 |
| B8 | Модуль управления электрической системой автомобиля 2 | 30 |
| B10 | Модуль управления электрической системой автомобиля 2 | 30 |
| B11 | Модуль управления электрической системой | 20 |
| B12 | Клемма 30 | 5 |
| C1 | Модуль управления крышкой багажника | 30 |
| C2 | Обогрев правого переднего сиденья | 15 |
| C3 | Путь 1 преобразователя DC-DC | 40 |
| C4 | Путь 2 преобразователя DC-DC | 40 |
| C7 | Электромеханический стояночный тормоз | 30 |
| C9 | Модуль управления правой дверью | 30 |
| C11 | Модуль управления правой дверью | 15 |
| D1 | Розетка в центральной консоли сзади | 15 |
| D2 | Розетка в центральной консоли спереди / климатизированный подстаканник | 15 |
| D3 | Розетка в багажнике | 15 |
| D4 | Прикуриватель | 15 |
| D7 | Система парковки | 7.5 |
| D8 | Задний стеклоочиститель | 15 |
| D9 | Переключатель электромеханического стояночного тормоза | 5 |
| D10 | Audi side assist | 5 |
| D12 | Клемма 15 модули управления | 5 |
| E3 | Усилитель DSP, радио | 30 |
| E4 | MMI | 7.5 |
| E5 | Радио/навигация/подготовка к мобильному телефону | 5 |
| E6 | Камера заднего вида | 5 |
| E7 | Подготовка к мобильному телефону | 5 |
2013, 2014, 2015, 2016, 2017
Левая сторона приборной панели
Назначение предохранителей в приборной панели (левая сторона, 2013-2017)
| № | Электрооборудование | Номинал [A] |
|---|---|---|
| A1 | Динамическое рулевое управление | 5 |
| A2 | Электронный контроль устойчивости (модуль) | 5 |
| A3 | Датчик давления в системе кондиционирования, электромеханический стояночный тормоз, Homelink, автоматически затемняемое внутреннее заднее зеркало, датчик качества воздуха/наружного воздуха, кнопка электронного контроля устойчивости | 5 |
| A4 | — | — |
| A5 | Звуковой актуатор | 5 |
| A6 | Регулировка дальности фар/фары (поворотный свет) | 5/7,5 |
| A7 | Фары (поворотный свет) | 7,5 |
| A8 | Модули управления (электромеханический стояночный тормоз, амортизаторы, quattro sport), преобразователь DC-DC | 5 |
| A9 | Адаптивный круиз-контроль | 5 |
| A10 | Переключатель передач/датчик сцепления | 5 |
| A11 | Side assist | 5 |
| A12 | Регулировка дальности фар, система парковки | 5 |
| A13 | Под airbag | 5 |
| A14 | Задний стеклоочиститель (allroad) | 15 |
| A15 | Вспомогательный предохранитель (приборная панель) | 10 |
| A16 | Вспомогательный предохранитель клеммы 15 (моторный отсек) | 40 |
| B1 | — | — |
| B2 | Датчик стоп-сигнала | 5 |
| B3 | Топливный насос | 25 |
| B4 | Датчик сцепления | 5 |
| B5 | Обогрев левого сиденья с/без вентиляции сиденья | 15/30 |
| B6 | Электронный контроль устойчивости (электрический) | 5 |
| B7 | Сигнал | 15 |
| B8 | Левая передняя дверь (стеклоподъемник, центральный замок, зеркало, переключатель, освещение) | 30 |
| B9 | Мотор стеклоочистителя лобового стекла | 30 |
| B10 | Электронный контроль устойчивости (клапаны) | 25 |
| B11 | Двухдверные модели: задний левый стеклоподъемник, Четырехдверные модели: задняя левая дверь (стеклоподъемник, центральный замок, переключатель, освещение) | 30 |
| B12 | Датчик дождя и освещения | 5 |
| C1 | — | — |
| C2 | — | — |
| C3 | Поддержка поясницы | 10 |
| C4 | Динамическое рулевое управление | 35 |
| C5 | — | — |
| C6 | Система омывателя лобового стекла, система омывателя фар | 35 |
| C7 | Модуль управления электрической системой автомобиля 1 | 20 |
| C8 | Модуль управления электрической системой автомобиля 1 | 30 |
| C9 | люк в крыше | 20 |
| C10 | Модуль управления электрической системой автомобиля 1 | 30 |
| C11 | Мотор шторки люка | 20 |
| C12 | Система охранной сигнализации | 5 |
Правая сторона приборной панели
Назначение предохранителей в приборной панели (правая сторона, 2013-2017)
| № | Электрооборудование | Номинал [A] |
|---|---|---|
| A1 | — | — |
| A2 | — | — |
| A3 | — | — |
| A4 | — | — |
| A5 | Модуль переключателей на рулевой колонке | 5 |
| A6 | — | — |
| A7 | Клемма 15 диагностического разъема | 5 |
| A8 | Шлюз (интерфейс диагностики шин данных) | 5 |
| A9 | Дополнительный обогреватель | 5 |
| A10 | — | — |
| A11 | — | — |
| A12 | — | — |
| B1 | CD-/DVD-плеер | 5 |
| B2 | Wi-Fi | 5 |
| B3 | MMI/Радио | 5/20 |
| B4 | Приборная панель | 5 |
| B5 | Шлюз (модуль управления приборной панели) | 5 |
| B6 | Замок зажигания | 5 |
| B7 | Переключатель света | 5 |
| B8 | Вентилятор климат-контроля | 40 |
| B9 | Замок рулевой колонки | 5 |
| B10 | Система климат-контроля | 10 |
| B11 | Клемма 30 диагностического разъема | 10 |
| B12 | Модуль переключателей на рулевой колонке | 5 |
Багажник
Назначение предохранителей в багажнике (2013-2017)
| № | Электрооборудование | Номинал [A] |
|---|---|---|
| A1 | ||
| A2 | — | |
| A3 | — | |
| A4 | — | |
| B1 | Модуль управления крышкой багажника | 30 |
| B2 | Модуль управления прицепом | 15 |
| B3 | Модуль управления прицепом | 20 |
| B4 | Модуль управления прицепом | 20 |
| B5 | Электромеханический стояночный тормоз | 5 |
| B6 | Электронное управление демпфированием | 15 |
| B7 | Электромеханический стояночный тормоз | 30 |
| B8 | Задние внешние огни | 30 |
| B9 | Quattro Sport | 35 |
| B10 | Задние внешние огни | 30 |
| B11 | Центральный замок | 20 |
| B12 | Клемма 30 | 5 |
| C1 | Модуль управления крышкой багажника | 30 |
| C2 | 12-вольтовая розетка, прикуриватель | 20 |
| C3 | Путь 1 преобразователя DC-DC | 40 |
| C4 | Путь 2 преобразователя DC-DC, усилитель DSP, радио | 40 |
| C5 | — | — |
| C6 | — | — |
| C7 | Электромеханический стояночный тормоз | 30 |
| C8 | — | — |
| C9 | Правая передняя дверь (стеклоподъемник, центральный замок, зеркало, переключатель, освещение) | 30 |
| C10 | — | — |
| C11 | Задняя правая дверь (стеклоподъемник, центральный замок, переключатель, освещение) | 30 |
| C12 | Подготовка к мобильному телефону | 5 |
| E1 | Обогрев правого переднего сиденья | 15 |
| E2 | Автоматически затемняемое заднее зеркало | 5 |
| E3 | Клемма 30 приборной панели | 30 |
| E4 | MMI | 7,5 |
| E5 | Радио | 5 |
| E6 | Камера заднего вида | 5 |
| E7 | Обогрев заднего стекла (allroad) | 30 |
| E8 | Развлечения для задних сидений | 5 |
| E9 | — | — |
| E10 | — | — |
| E11 | — | — |
| E12 | — | — |
