В этой статье мы рассматриваем Audi Q7 второго поколения (4M), выпускаемого с 2015 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Audi Q7 2016, 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Audi Q7 2016-2020
Салон
В салоне автомобиля расположены два блока предохранителей:

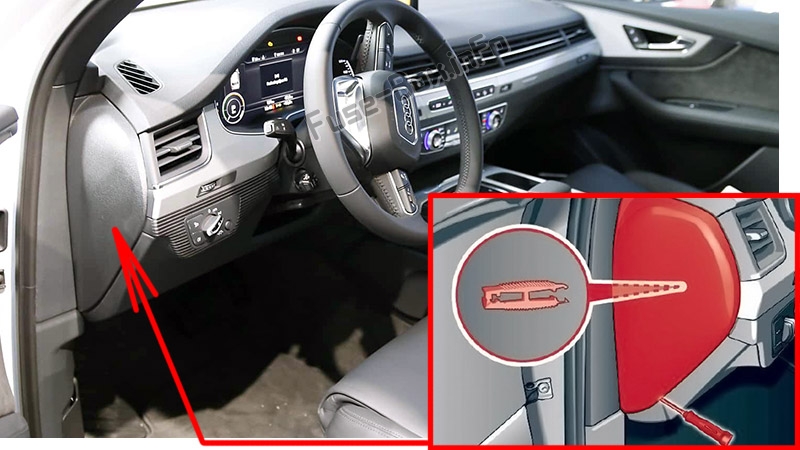

Первый находится на левой передней стороне кабины.
А второй находится в подставке для ног водителя на автомобилях с левым рулем или за крышкой в нише для ног переднего пассажира на автомобилях с правым рулем.
Багажный отсек
Он расположен за панелью пола с левой стороны заднего отсека.
2016, 2017, 2018 и 2019
Блок предохранителей в кабине
Назначение предохранителей на левой стороне приборной панели (2016-2019)
| № | Назначение |
|---|---|
| 2 | Телефон |
| 4 | Проекционный дисплей |
| 5 | Аудио-интерфейс Audi, USB-разъем для зарядки |
| 6 | Элементы управления передней системой климат-контроля |
| 7 | Замок рулевой колонки |
| 8 | Дисплей инфотейнмент-системы |
| 9 | Комбинация приборов |
| 10 | Блок инфотейнмент-системы |
| 11 | 2016-2018: Переключатель света; 2019: Переключатель света, панель переключателей |
| 12 | Электроника рулевой колонки |
| 14 | Инфотейнмент-система |
| 15 | Регулировка положения рулевой колонки |
| 16 | Подогрев рулевого колеса |
Блок предохранителей в нише для ног
Левый руль
Правый руль
Назначение предохранителей в нише для ног водителя/переднего пассажира (2016-2019)
| № | Назначение |
|---|---|
| Блок предохранителей A (коричневый) | |
| A2 | Датчик массового расхода воздуха, регулировка распредвалов, насос охладителя наддувочного воздуха |
| A3 | 2016-2018: Задвижки выхлопа, форсунки топлива, вход радиатора; 2019: Форсунки топлива, нагреватель корпуса коленвала |
| A4 | 2016-2018: Вакуумный насос, насос горячей воды, датчик сажи, датчик биодизеля; 2019: Вакуумный насос, насос горячей воды, задвижки выхлопа, датчик озона |
| A5 | Датчик стоп-сигнала |
| A6 | Клапаны двигателя, регулировка распредвалов |
| A7 | 2016-2018: Нагреваемый датчик кислорода, датчик массового расхода воздуха; 2019: Нагреваемые датчики кислорода |
| A8 | 2016-2018: Водяной насос, насос высокого давления, клапан регулятора высокого давления; 2019: Водяной насос |
| A9 | Насос горячей воды |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | Датчик положения педали сцепления |
| A12 | Клапаны двигателя |
| A13 | Вентилятор радиатора |
| A14 | Форсунки топлива |
| A15 | 2016-2018: Катушки зажигания; 2019: Катушки зажигания, нагреваемые датчики кислорода |
| A16 | Топливный насос |
| Блок предохранителей B (красный) | |
| B1 | Катушки зажигания |
| B2 | Клапаны двигателя |
| B5 | Опоры двигателя |
| B6 | 2016-2018: Не используется; 2019: Система экстренного вызова |
| B7 | Приборная панель |
| B8 | Система климат-контроля (вентилятор) |
| B10 | 2016-2018: Не используется; 2019: Динамическое рулевое управление |
| Блок предохранителей C (черный) | |
| C1 | Подогрев передних сидений |
| C2 | Стеклоочистители лобового стекла |
| C3 | Электроника левой фары |
| C4 | Панорамная стеклянная крыша |
| C5 | Блок управления левой передней дверью |
| C6 | Розетки |
| C7 | Блок управления правой задней дверью |
| C9 | Электроника правой фары |
| C10 | Система омывателя лобового стекла/омывателя фар |
| C11 | Блок управления левой задней дверью |
| Блок предохранителей D (коричневый) | |
| D1 | Вентиляция сидений, подогрев сидений, зеркало заднего вида, система климат-контроля, элементы управления задней системой климат-контроля |
| D2 | Шлюз, система климат-контроля |
| D3 | 2016-2018: Актуатор звука/настройка звука выхлопа; 2019: Не используется |
| D4 | Клапан нагрева трансмиссии |
| D5 | Запуск двигателя |
| D8 | Помощник ночного видения, HomeLink (открыватель гаражных ворот) |
| D9 | Адаптивный круиз-контроль |
| D11 | Видеокамера |
| D12 | Матричная LED-освещение/правая LED-освещение |
| D13 | Матричная LED-освещение/левая LED-освещение |
| D14 | Стеклоочиститель заднего стекла |
| D16 | 2016-2018: Не используется; 2019: Подготовка к Rear Seat Entertainment |
| Блок предохранителей E (красный) | |
| E1 | Сигнализация |
| E2 | Блок управления двигателем |
| E3 | Поддержка поясницы |
| E4 | Механизм выбора автоматической трансмиссии |
| E5 | Сигнал |
| E6 | Электромеханический стояночный тормоз |
| E7 | Блок управления шлюзом |
| E8 | Освещение потолка салона |
| E10 | Блок управления подушками безопасности |
| E11 | Электронная система стабилизации (ESC) |
| E12 | Диагностический разъем, датчик света/дождя |
| E13 | Система климат-контроля |
| E14 | Блок управления правой передней дверью |
| E15 | Компрессор кондиционера |
Блок предохранителей в багажном отсеке
Назначение предохранителей в багажнике (2016-2019)
| № | Назначение |
|---|---|
| Блок предохранителей A (черный) | |
| A5 | Воздушная подвеска |
| A6 | Автоматическая трансмиссия |
| A8 | Подогрев задних сидений |
| A9 | Левые задние фонари |
| A10 | Левый натяжитель ремня безопасности |
| A11 | Центральный замок |
| A12 | Электропривод крышки багажника |
| Блок предохранителей B (красный) | |
| B1 | Управление задним вентилятором |
| B2 | Усилитель звука |
| B3 | 2016-2018: Нагрев AdBlue; 2019: Не используется |
| B4 | Панель управления задней системой климат-контроля |
| B5 | Фаркоп (правый свет) |
| B7 | 2016-2018: Фаркоп; 2019: Не используется |
| B8 | Фаркоп (левый свет) |
| B9 | Фаркоп (розетка) |
| B10 | Спортивный дифференциал |
| B11 | 2016-2018: Нагрев AdBlue; 2019: Не используется |
| B12 | Третий ряд сидений |
| Блок предохранителей C (коричневый) | |
| C2 | Телефон |
| C3 | Поддержка поясницы |
| C4 | Система Audi side assist |
| C5 | 2016-2018: Не используется; 2019: Подготовка к Rear Seat Entertainment |
| C7 | 2016-2018: Не используется; 2019: Открытие/запуск автомобиля (NFC) |
| C8 | Умный модуль (бак) |
| C9 | CD/DVD-плеер |
| C12 | HomeLink (Открыватель гаражных ворот) |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Правые задние фонари |
| C16 | Правый натяжитель ремня безопасности |
| Блок предохранителей D (красный) | |
| D1-D16 | Не используется |
2020
Блок предохранителей в кабине
Назначение предохранителей на левой стороне приборной панели (2020)
| № | Назначение |
|---|---|
| 2 | Audi phone box |
| 3 | Система климат-контроля, система ароматизации, датчик твердых частиц |
| 4 | Проекционный дисплей |
| 5 | Аудио-интерфейс Audi, USB-разъемы |
| 7 | Замок рулевой колонки |
| 8 | Передний дисплей MMI |
| 9 | Комбинация приборов |
| 10 | MMI/DVD-привод |
| 11 | Переключатель света, панели переключателей |
| 12 | Электроника рулевой колонки |
| 13 | Регулятор громкости |
| 14 | Блок управления инфотейнмент-системой MMI |
| 15 | Регулировка рулевой колонки |
| 16 | Подогрев рулевого колеса |
Блок предохранителей в нише для ног
Левый руль
Правый руль
Назначение предохранителей в нише для ног водителя/переднего пассажира (2020)
| № | Назначение |
|---|---|
| Блок предохранителей A (коричневый) | |
| A2 | Компоненты двигателя |
| A3 | Компоненты двигателя |
| A4 | Компоненты двигателя |
| A5 | Датчик стоп-сигнала |
| A6 | Компоненты двигателя |
| A7 | Компоненты двигателя |
| A8 | Компоненты двигателя |
| A9 | Компоненты двигателя |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | Компоненты двигателя |
| A12 | Компоненты двигателя |
| A13 | Охлаждение двигателя |
| A14 | Блок управления двигателем |
| A15 | Датчики двигателя |
| A16 | Топливный насос |
| Блок предохранителей B (красный) | |
| B1 | Катушки зажигания |
| B3 | Высоковольтный нагреватель |
| B4 | Компрессор |
| B5 | Опоры двигателя |
| B6 | Блок управления системой омывателя лобового стекла |
| B7 | Приборная панель |
| B8 | Вентилятор подачи свежего воздуха системы климат-контроля |
| B9 | Блок управления системами помощи водителю |
| B10 | Система экстренного вызова |
| B11 | Запуск двигателя, муфта электродвигателя |
| B12 | Правая фара |
| Блок предохранителей C (черный) | |
| C1 | Подогрев передних сидений |
| C2 | Стеклоочистители лобового стекла |
| C3 | Электроника левой фары |
| C4 | Панорамная стеклянная крыша |
| C5 | Блок управления левой передней дверью |
| C6 | Розетки |
| C7 | Блок управления правой задней дверью |
| C8 | Левая фара |
| C9 | Электроника правой фары |
| C10 | Система омывателя лобового стекла/омывателя фар |
| C11 | Блок управления левой задней дверью |
| C12 | Стояночный обогреватель |
| Блок предохранителей D (коричневый) | |
| D1 | Вентиляция сидений, электроника сидений, зеркало заднего вида, панель заднего климат-контроля, диагностический разъем |
| D2 | Блок управления электрической системой автомобиля, блок управления шлюзом |
| D3 | Актуатор звука/настройка звука выхлопа |
| D4 | Клапан охлаждения трансмиссионной жидкости |
| D5 | Запуск двигателя, электродвигатель |
| D8 | Помощник ночного видения, активная стабилизация крена |
| D9 | Адаптивный помощник круиз-контроля, передний радар |
| D10 | Внешний звук |
| D11 | Помощник на перекрестках, системы помощи водителю |
| D12 | Правая фара |
| D13 | Левая фара |
| D16 | Подготовка к Rear Seat Entertainment |
| Блок предохранителей E (красный) | |
| E1 | Сигнализация |
| E2 | Блок управления двигателем |
| E3 | Электроника передних сидений, поддержка поясницы |
| E4 | Селектор рычага автоматической трансмиссии |
| E5 | Сигнал |
| E6 | Стояночный тормоз |
| E7 | Блок управления шлюзом (диагностика) |
| E8 | Блок управления электроникой крыши |
| E10 | Блок управления подушками безопасности |
| E11 | Электронная система стабилизации (ESC), антиблокировочная система (ABS) |
| E12 | Диагностический разъем, датчик света/дождя |
| E13 | Система климат-контроля |
| E14 | Блок управления правой передней дверью |
| E15 | Компрессор системы климат-контроля |
Блок предохранителей в багажном отсеке
Назначение предохранителей в багажнике (2020)
| № | Назначение |
|---|---|
| Блок предохранителей A (черный) | |
| A5 | Воздушная подвеска |
| A6 | Автоматическая трансмиссия |
| A7 | Подогрев задних сидений, панель управления задним климат-контролем |
| A8 | Регулировка третьего ряда сидений |
| A9 | Левый задний фонарь |
| A10 | Передний натяжитель ремня безопасности со стороны водителя |
| A11 | Центральный замок крышки багажника, дверца топливного бака, крышка багажника |
| A12 | Блок управления крышкой багажника |
| Блок предохранителей B (красный) | |
| B1 | Вентилятор задней системы климат-контроля |
| B2 | Усилитель звука |
| B3 | Обработка выхлопа, актуатор звука |
| B4 | Панель управления задней системой климат-контроля |
| B5 | Правый свет фаркопа |
| B6 | Позиционирующий двигатель фаркопа |
| B7 | Расцепление фаркопа |
| B8 | Левый свет фаркопа |
| B9 | Розетка фаркопа |
| B10 | Спортивный дифференциал полного привода |
| B11 | Обработка выхлопа, регулировка правого заднего сиденья |
| B12 | Натяжитель заднего ремня безопасности со стороны водителя |
| Блок предохранителей C (коричневый) | |
| C1 | Блок управления системами помощи водителю |
| C2 | Audi phone box, антенна на крыше |
| C3 | Электроника передних сидений, правая поддержка поясницы |
| C4 | Side assist |
| C5 | Подготовка к Rear Seat Entertainment |
| C6 | Система контроля давления в шинах |
| C8 | Радиоприемник стояночного обогревателя, мониторинг топливного бака |
| C10 | TV-тюнер, блок управления обменом данными и телематикой |
| C11 | Открытие/запуск автомобиля (NFC) |
| C12 | Открыватель гаражных ворот |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Центральный замок, правый задний фонарь |
| C15 | Натяжитель заднего ремня безопасности со стороны пассажира |
| C16 | Передний натяжитель ремня безопасности со стороны переднего пассажира |
| Блок предохранителей D (красный) | |
| D1 | Активная стабилизация крена |
| D6 | Преобразователь напряжения |
| D9 | Блок управления вспомогательной батареей |
| D15 | Блок управления термоменеджментом |
| Блок предохранителей E (коричневый) | |
| E7 | Подогрев передних сидений |
| E9 | Обработка выхлопа |
| E10 | Подогрев задних сидений, панель управления задним климат-контролем |
| E12 | Обработка выхлопа |
