Схема предохранителей BMW 3-й серии 1998-2006

В этой статье мы рассматриваем четвертое поколение BMW 3-Series (E46), выпускавшееся с 1998 по 2006 год. Здесь вы найдете схемы блоков предохранителей BMW 3-Series 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов (316i, 318i, 318d, 320i, 320d, 323i, 325i, 328i, 330i, 330d), информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (схема предохранителей) и реле.

Содержание

Схема предохранителей BMW 3-Series 1998-2006

Блок предохранителей в бардачке

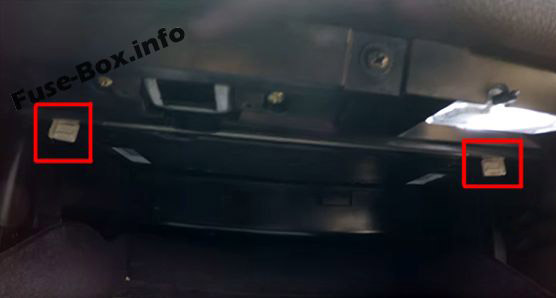

Расположение блока предохранителей

Откройте бардачок, поверните два фиксатора и опустите панель, чтобы получить доступ к предохранителям.

Схема блока предохранителей

Назначение предохранителей в бардачке

№	A	Защищаемые компоненты
1	—	Не используется
2	—	Не используется
3	—	Не используется
4	—	Не используется
5	5	Реле сигнала
6	5	Подсветка зеркала для макияжа, водительская сторона Подсветка зеркала для макияжа, пассажирская сторона Блок управления складным верхом кабриолета
7	5	Блок управления радио Усилитель антенны AM/FM (с дистанционным центральным замком) Блок управления бортовым монитором Переключатель пространственного звука Интерфейс Навигационный компьютер GPS-приемник Приемопередатчик/электроника зарядки Кнопка закрытия складного верха кабриолета Базовый интерфейс телефона Голосовой ввод Диверсити Коробка выброса Блок управления телематикой (TCU-Everest) Универсальный модуль электронного зарядного устройства и hands-free (ULF)
8	5	Секвентальная механическая коробка передач
9	5	до 03.2001 (BMS46): Блок управления общим модулем Блок управления центром переключения света Модуль круиз-контроля Переключатель стоп-сигналов Волютная пружина 03.1998-09.1999 (MS42 или DDE3.0): Волютная пружина Блок управления общим модулем Переключатель стоп-сигналов Блок управления центром переключения света 09.1999-03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0): Волютная пружина Блок управления общим модулем Переключатель стоп-сигналов Блок управления центром переключения света Переключатель сцепления с 03.2001: Волютная пружина Блок управления общим модулем Переключатель стоп-сигналов Блок управления центром переключения света Модуль переключателя сцепления
10	5	Блок управления приборной панелью
11	5	Многопозиционная система ограничения II: Датчик для боковой подушки безопасности LH (спутник) Датчик для боковой подушки безопасности RH (спутник) Блок управления многопозиционной системой ограничения Датчик Холла, пряжка ремня безопасности водителя Датчик Холла, пряжка ремня безопасности пассажира (США) Электронное управление сиденьем Многопозиционная система ограничения III/IV: Блок управления многопозиционной системой ограничения Датчик Холла, пряжка ремня безопасности водителя Электронное управление сиденьем Датчик Холла, пряжка ремня безопасности пассажира (США)
12	7.5	03.1998-09.1999: Переключатель солнцезащитного экрана с 09.1999: Центр переключателей
13	7.5	с 03.2000: Датчик опрокидывания
14	5	Блок управления электронной иммобилайзаторной системы Блокировка переключения передач
15	5	Датчик дождя Блок управления прерывистым стеклоочистителем/омывателем, задний (Touring)
16	—	Не используется
17	—	Не используется
18	—	Не используется
19	—	Не используется
20	—	Не используется
21	—	Не используется
22	5	S54: Секвентальная механическая коробка передач M47/TU и M57/TU: Блок управления цифровой дизельной электроникой
23	5	Вспомогательный водяной насос
24	5	Электрохромное внутреннее заднее зеркало Блок управления системой контроля расстояния парковки (PDC)
25	5	Внешнее зеркало, пассажирская сторона Термический выключатель, подогрев форсунок омывателя
26	5	Открыватель двери гаража
27	10	Реле заднего хода Переключатель положения передач (BMS46 с EGS 8.34) Блок управления трансмиссией (BMS46 с GM5)
28	5	Модуль управления отоплением и кондиционированием Реле вентилятора отопителя Реле компрессора кондиционера Двойной переключатель рециркуляции воздуха/заднего стеклоочистителя Температурный выключатель Реле заднего стеклоочистителя (кабриолет)
29	5	Блок управления цифровой моторной электроникой (BMS46, MS42, MS43, MSS54) Реле разгрузки терминала 15 (BMS46, ME9) Блок управления цифровой дизельной электроникой (DDE3.0, DDE5) Блок управления трансмиссией (ME9 с автоматической трансмиссией)
30	7.5	Датчик уровня масла Альтернатор Температурный выключатель (до 09.1998; MS42) Блок управления трансмиссией Разъем для диагностики Дизель: Датчик уровня масла Разъем для диагностики Блок управления трансмиссией (с 06.2000; DDE3.0)
31	5	03.1998-09.1998: Переключатель регулировки зеркал 09.1998-09.2001: Блок управления системой контроля давления в шинах с 09.2001: Переключатель регулировки зеркал Блок управления индикатором дефекта шин (RPA) (полный привод с DDS) Блок управления системой контроля давления в шинах (без полного привода с DDS)
32	5	без ксеноновых фар: Блок управления центром переключения света Ксеноновые фары: Блок управления центром переключения света Левая ксеноновая фара Правая ксеноновая фара Блок управления адаптивной фарой (03.2003-09.2003; Кабриолет и Купе) Ксеноновые фары (с 09.2003): Блок управления центром переключения света Блок управления адаптивной фарой (Кабриолет)
33	5	03.1998-09.1999: Кнопка ASC/DSC Блок ABS/DSC (с DSC) без полного привода: Центр переключателей Датчик угла поворота руля (с DSC) Блок ABS/DSC до 03.2001 (полный привод): Центр переключателей Датчик угла поворота руля, DSC Блок ABS/DSC с 03.2001 (полный привод): Центр переключателей
34	5	Блок управления приборной панелью Управление топливным насосом (EKPS) (только MS45)
35	50	полный привод: Блок ABS/DSC Кабриолет: Реле привода складного верха
36	50	Реле вториного воздушного насоса
37	50	03.1998-09.1998: Реле вентилятора отопителя 09.1998-09.1999: Переключатель вентилятора (с IHS) Ступень выходного сигнала вентилятора (с IHKA) с 09.1999: Электровентилятор
38	10	Реле противотуманных фар
39	5	Приемопередатчик/электроника зарядки Motorola (03.1998-09.1999): Приемопередатчик/электроника зарядки Nokia: Приемопередатчик/электроника зарядки (до 09.1999) Компенсатор Базовый интерфейс телефона (с 09.1999) Голосовой ввод (с 09.1999) Подготовка к телефону: Приемопередатчик/электроника зарядки Компенсатор JBIT: Базовый интерфейс телефона
39	10	Siemens: Голосовой ввод Базовый интерфейс телефона Коробка выброса Motorola (с 06.2000): Голосовой ввод Компенсатор Приемопередатчик/электроника зарядки Интерфейс Блок управления телематикой: Голосовой ввод Блок управления телематикой (TCU-Everest) Коробка выброса Разветвитель антенны (Купе, Кабриолет с 2004_09) ULF: Компенсатор Универсальный модуль электронного зарядного устройства и hands-free (ULF)
40	5	без полного привода (до 09.2001): Индикатор передачи без полного привода (с 09.2001): Датчик угла поворота руля, DSC Индикатор передачи (только США) полный привод: Датчик угла поворота руля, DSC
41	30	Блок управления бортовым монитором Усилитель Блок управления радио CD-чейнджер Сабвуфер Навигационный компьютер Блок управления видео-модулем Центр переключателей
42	30	Центр переключателей
43	5	Блок управления приборной панелью Разъем для диагностики (только США)
44	20	Гнездо прицепа
45	20	Touring: Блок управления прерывистым стеклоочистителем/омывателем, задний
46	20	Блок управления складным верхом кабриолета Блок управления люком в крыше Реле складного верха 1
47	15	до 03.1999: Зажигалка, передняя
47	20	с 03.1999: Зажигалка, передняя Отсек для мелочей, левый (кроме Touring) Отсек для мелочей, правый (кроме Touring) Гнездо 12 В
48	30	Блок управления общим модулем
49	5	Блок управления общим модулем Усилитель антенны AM/FM (с дистанционным центральным замком)
50	25	до 09.1999: Замок зажигания
50	40	с 09.1999: Переключатель вентилятора (с управлением отоплением) Ступень выходного сигнала вентилятора (без управления отоплением)
51	30	Модуль омывателя фар
52	30	Блок управления общим модулем
53	30	Блок ABS/ASC
54	15	Реле топливного насоса 1
54	25	DDE4.0: Реле топливного насоса 1
54	20	DDE5.0: Реле топливного насоса 1 MS45: Управление топливным насосом (EKPS)
55	15	Реле сигнала
56	30	Блок ABS/ASC
57	5	Блок управления складыванием внешних зеркал Блок управления памятью зеркал, водительская сторона (до 03.2003) Блок управления памятью зеркал, пассажирская сторона (до 03.2003) Внешнее зеркало водителя с памятью (с 03.2003) Внешнее зеркало пассажира с памятью (с 03.2003) Блок управления памятью зеркал, водительская сторона (с 03.2003; Купе, Кабриолет) Блок управления памятью зеркал, пассажирская сторона (с 03.2003; Купе, Кабриолет) Мотор стеклоподъемника двери водителя с функцией защиты от защемления (с 03.2003; Компакт, Кабриолет с SPMFT) Мотор стеклоподъемника двери пассажира с функцией защиты от защемления (с 03.2003; Компакт, Кабриолет с SPMFT)
58	7.5	Touring: Реле привода заднего стекла с 03.2003; (Купе, Кабриолет): Блок управления адаптивной фарой
59	30	Реле стеклоочистителя
60	25	Блок управления общим модулем
61	30	Блок ABS/DSC
62	7.5	Водяные клапаны
63	7.5	Реле компрессора кондиционера
64	20	Блок управления автономным подогревом парковки
64	5	DDE5: Блок управления трансмиссией
65	30	03.1998-09.1999: Блок управления памятью сиденья водителя Переключатель поясничной поддержки водителя с 09.1999: Переключатель регулировки сиденья водителя Переключатель поясничной поддержки водителя (кабриолет)
66	5	MS43 с SMG: Замок зажигания
67	5	Блок управления электронной иммобилайзаторной системы Электрохромное внутреннее заднее зеркало Блок управления защитой салона I Блок управления защитой салона II (кабриолет) Мониторинг наклона Сигнал для антиугонной системы
68	30	Реле заднего стеклоочистителя
69	5	Блок управления системой контроля давления в шинах
70	30	с SMF (Седан, Touring): Переключатель регулировки переднего пассажирского сиденья без SMF (Седан, Touring): Переключатель поясничной поддержки пассажира Компакт, Купе: Блок управления памятью переднего пассажирского сиденья Кабриолет: Блок управления памятью переднего пассажирского сиденья Переключатель поясничной поддержки пассажира
71	30	4-дверный: Блок управления общим модулем
71	10	2-дверный: Блок управления общим модулем
72	—	Не используется
73	—	Не используется

Блок предохранителей пассажирского отсека (за бардачком)

№	A	Защищаемые компоненты
101	50	03.1998-09.1998: Электровентилятор
102	80	MSS54: Держатель предохранителей, электроника двигателя (предохранитель №5 (30A)) Реле DME Блок управления цифровой моторной электроникой Блок управления SMG MS43: Держатель предохранителей, электроника двигателя (предохранитель №5 (30A)) Реле DME Блок управления цифровой моторной электроникой Блок управления трансмиссией BMS46, MS42: Клемма B+ ME9: Распределитель потенциала B+
103	—	Не используется
104	100	Реле подогрева
105	50	Замок зажигания Диагностический разъем
106	50	Замок зажигания Блок управления центром переключения света
107	50	Модуль прицепа Блок управления центром переключения света

Задний блок предохранителей

№	A	Защищаемые компоненты
108	200	Предохранители: 35-71, 101-107
203	100	Реле DDE Держатель предохранителей, электроника двигателя (предохранитель №4 (30A) — DDE4.0 или EGS Блок управления трансмиссией GM5)

Держатели реле (за бардачком)

№	Компонент
K2	Реле сигнала
K4	03-1998-09.1998: Реле вентилятора отопителя IHS
K19	с 09.1998: Реле компрессора кондиционера
K47	Реле противотуманных фар
K96	Реле топливного насоса 1
