В этой статье мы рассматриваем пятое поколение BMW 3-Series (E90/E91/E92/E93), выпускавшееся с 2005 по 2015 год. Здесь вы найдете схемы блоков предохранителей BMW 3-Series 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 (316i, 316d, 318i, 318d, 320i, 320d, 232i, 325i, 325d, 328i, 330i, 330d, 335i, 335d), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

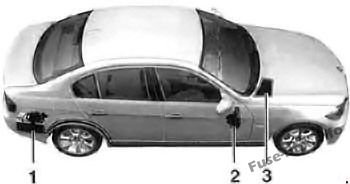

Схема предохранителей BMW 3-Series 2005-2013
1 – Задний распределительный блок питания (предохранители большого тока)
2 – Блок предохранителей в бардачке
3 – Модуль электроники двигателя E-box
1. Терминал безопасности аккумулятора (BST);
2. Линия к соединению B+ , стартеру и генератору;
3. Линия к электронике двигателя;
4. Линия к электронике IBS;
5. Линия к распределительной коробке;
6. Датчик аккумулятора (IBS);
7. Заземляющий кабель аккумулятора;
8. Предохранители большого тока (предохранители-плавкие вставки);
9. Корпус;
10. Разъем большого тока;
11. Аккумулятор.
Задний распределительный блок питания
| № | А | Защищаемые цепи |
|---|---|---|
| до 03.2007: | ||
| F104 | Интеллектуальный датчик аккумулятора (IBS) | |
| F105 | 100 | Электроусилитель руля |
| F106 | 100 | Вспомогательный обогреватель |
| F106 | 100 | Электрический вспомогательный обогреватель |
| F108 | 250 | Распределительная коробка |
| F203 | 100 | Клемма B+ (моторный отсек) |
| — | Стартер, аккумулятор | |
| с 03.2007: | ||
| F101 | 250 | Распределительная коробка |
| F102 | 100 | Клемма B+ (моторный отсек), стартер, аккумулятор |
| F103 | 100 | Электроусилитель руля |
| F104 | 100 | Вспомогательный обогреватель |
| F105 | Интеллектуальный датчик аккумулятора (IBS) | |
| F106 | 100 | Электрический вспомогательный обогреватель |
Расположение блока предохранителей
Откройте бардачок, поверните два фиксатора и снимите крышку.
Схема блока предохранителей (тип 1, до 03.2007)
Назначение предохранителей в бардачке (тип 1, до 03.2007)
| № | А | Защищаемые цепи |
|---|---|---|
| F1 | — | Не используется |
| F2 | 5 | Антенна разнообразия |
| F3 | 20 | Подогрев пассажирского сиденья |
| F4 | 5 | Система доступа в автомобиль |
| F5 | 7.5 | Центр управления функциями крыши |
| F6 | 15 | Модуль управления коробкой передач |
| F7 | 20 | Модуль управления вспомогательным обогревателем |
| F8 | 5 | CD-чейнджер Антенна разнообразия |
| F9 | 10 | Адаптивный круиз-контроль |
| F10 | — | Не используется |
| F11 | 10 | Радио |
| F12 | 20 | Управление складным верхом или люком Центр управления функциями крыши (FZD) |
| F13 | 5 | Контроллер iDrive |
| F14 | — | Не используется |
| F15 | 5 | Датчик AUC |
| F16 | 15 | Сигналы |
| F17 | 5 | Коробка выброса телефона Телефонный трансивер |
| F18 | 5 | CD-чейнджер |
| F19 | 7.5 | Модуль управления комфортом доступа Модули управления внешними ручками передних дверей Сирена и датчик наклона с тревогой |
| F20 | 5 | DSC Модуль управления раздаточной коробкой |
| F21 | 7.5 | Кластер переключателей двери водителя Внешние задние зеркала |
| F22 | 10 | Управление продольной динамикой Динамик разблокировки фаркопа |
| F23 | 10 | Цифровой тюнер Спутниковое радио |
| F24 | 5 | Контроль давления в шинах (RDC) |
| F25 | 10 | Модули управления позиционированием передних ремней безопасности |
| F26 | 10 | Подсветка селектора передач Коробка выброса телефона Телефонный трансивер |
| F27 | 5 | Кластер переключателей двери водителя Телефонный трансивер |
| F28 | 5 | Центр управления функциями крыши Контроль расстояния парковки (PDC) |
| F29 | 5 | Датчик AUC Модули подогрева передних сидений |
| F30 | 20 | 12-вольтовые розетки Передний прикуриватель |
| F31 | 20 | CCC/M-ASK Радио |
| F32 | 30 | Модуль подогрева сиденья водителя Модуль сиденья водителя |
| F33 | 30 | Управление передним сиденьем |
| F34 | 30 | Усилитель звуковой системы |
| F35 | 30 | DSC |
| F36 | 30 | Модуль подножки |
| F37 | 30 | Управление сиденьем водителя |
| F38 | 30 | Модуль управления раздаточной коробкой |
| F39 | 30 | Стеклоочистители |
| F40 | 20 | Топливный насос (EKPS) |
| F41 | 30 | Модуль подножки |
| F42 | 30 | Модуль прицепа |
| F43 | 30 | Насос омывателя фар |
| F44 | 30 | Модуль прицепа |
| F45 | 40 | Активное рулевое управление |
| F46 | 30 | Обогрев заднего стекла |
| F47 | 20 | Розетка прицепа |
| F48 | 20 | Управление задним стеклоочистителем и омывателем |
| F49 | 30 | Подогрев пассажирского сиденья |
| F50 | 40 | Активное рулевое управление |
| F51 | 50 | Система доступа в автомобиль |
| F52 | 50 | Модуль подножки |
| F53 | 50 | Модуль подножки |
| F54 | 60 | Распределитель потенциала B+ |
| F55 | — | Не используется |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | Приборная панель Разъем OBD II |
| F59 | 5 | Кластер переключателей рулевой колонки |
| F60 | 7.5 | Система кондиционирования и отопления |
| F61 | 10 | Подсветка багажного отделения Центральный информационный дисплей Подсветка бардачка Подсветка багажника |
| F62 | 30 | Управление окнами |
| F63 | 30 | Управление окнами |
| F64 | 30 | Управление окнами |
| F65 | 40 | DSC |
| F66 | 50 | Нагреватель топлива (дизель) |
| F67 | 50 | Выходная ступень вентилятора |
| F68 | 50 | Реле вакуумного насоса |
| F69 | 50 | Вентилятор охлаждения двигателя |
| F70 | 50 | Насос вторичной подачи воздуха |
| F71 | 20 | Розетка прицепа |
| F72 | — | Не используется |
| F73 | — | Не используется |
| F74 | — | Не используется |
| F75 | — | Не используется |
| F76 | — | Не используется |
| F77 | 30 | Форсунки топлива Катушки зажигания Конденсатор подавления помех |
| F78 | — | Не используется |
| F79 | — | Не используется |
| F80 | — | Не используется |
| F81 | — | Не используется |
| F82 | — | Не используется |
| F83 | — | Не используется |
| F84 | — | Не используется |
| F85 | — | Не используется |
| F86 | — | Не используется |
| F87 | — | Не используется |
| F88 | — | Не используется |
| I01068 | Реле, клемма 30g | |
| I01069 | Реле, клемма 15 (на плате) | |
| K2 | Реле сигналов (на плате) | |
| K6 | Реле омывателя фар | |
| K13 | Реле обогрева заднего стекла | |
| K36 | Реле стеклоочистителя 1 | |
| K37 | Реле стеклоочистителя 2 | |
| K91 | Реле заднего стеклоочистителя (универсал) | |
| K6304 | Реле насоса вторичной подачи воздуха |
Схема блока предохранителей (тип 2, 03.2007-09.2007)
Назначение предохранителей в бардачке (тип 2, 03.2007-09.2007)
| № | А | Защищаемые цепи |
|---|---|---|
| F1 | 10 | Модуль управления защитой от опрокидывания |
| F2 | 5 | Приборная панель Разъем OBD II |
| F3 | 20 | Подогрев пассажирского сиденья |
| F4 | 5 | Система доступа в автомобиль |
| F5 | — | Не используется |
| F6 | 15 | Модуль управления коробкой передач |
| F7 | 20 | Модуль управления вспомогательным обогревателем |
| F8 | 20 | Усилитель звуковой системы |
| F9 | 10 | Адаптивный круиз-контроль |
| F10 | 15 | Модуль прицепа |
| F11 | 10 | Радио |
| F12 | 20 | Управление складным верхом или люком Центр управления функциями крыши (FZD) |
| F13 | 5 | Контроллер iDrive Контроль давления в шинах (RDC) |
| F14 | — | Не используется |
| F15 | 5 | Датчик AUC |
| F16 | 15 | Сигналы |
| F17 | 5 | Коробка выброса телефона Телефонный трансивер |
| F18 | 5 | Кабриолет: Антенна разнообразия Подсветка рамки селектора передач Не кабриолет: Электрохромное внутреннее зеркало Подсветка рамки селектора передач |
| F19 | 7.5 | Сирена и датчик наклона с тревогой |
| F20 | 5 | DSC Модуль управления раздаточной коробкой |
| F21 | 7.5 | Кластер переключателей двери водителя Внешние задние зеркала |
| F22 | 10 | Управление продольной динамикой |
| F23 | 10 | Цифровой тюнер Спутниковое радио |
| F24 | 5 | DC-преобразователь Реле отключения вентилятора |
| F25 | 10 | Модули управления позиционированием передних ремней безопасности |
| F26 | 10 | Коробка выброса телефона Телефонный трансивер |
| F27 | 5 | Кластер переключателей двери водителя Телефонный трансивер |
| F28 | 5 | Центр управления функциями крыши Контроль расстояния парковки (PDC) |
| F29 | 6 | Модули подогрева передних сидений |
| F30 | 20 | 12-вольтовые розетки Передний прикуриватель |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | Модуль сиденья водителя |
| F33 | 5 | Модуль управления комфортом доступа Модули управления внешними ручками передних дверей |
| F34 | 5 | CD-чейнджер Антенна разнообразия |
| F35 | 30 | DSC |
| F36 | 30 | Модуль подножки |
| F37 | 10 | Управление передним сиденьем |
| F38 | 30 | Модуль управления раздаточной коробкой |
| F39 | 30 | Стеклоочистители |
| F40 | 7.5 | Центр управления функциями крыши |
| F41 | 30 | Модуль подножки |
| F42 | 40 | Модуль подножки |
| F43 | — | Не используется |
| F44 | 30 | Модуль прицепа |
| F45 | 40 | Активное рулевое управление |
| F46 | 30 | Обогрев заднего стекла |
| F47 | 20 | Розетка прицепа |
| F48 | 20 | Управление задним стеклоочистителем и омывателем |
| F49 | 30 | Модуль пассажирского сиденья |
| F50 | 10 | Модуль управления двигателем (ECM) |
| F51 | 40 | Система доступа в автомобиль |
| F52 | 20 | Подогрев сиденья водителя |
| F53 | 20 | Подогрев пассажирского сиденья |
| F54 | 30 | Модуль прицепа |
| F55 | — | Не используется |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | Приборная панель Разъем OBD II |
| F59 | 5 | Кластер переключателей рулевой колонки |
| F60 | 5 | Центральный информационный дисплей |
| F61 | 10 | Подсветка багажного отделения Центральный информационный дисплей Подсветка бардачка Подсветка багажника |
| F62 | 30 | Управление окнами |
| F63 | 30 | Управление окнами |
| F64 | 30 | Управление окнами |
| F65 | 10 | Подсветка селектора передач Управление продольной динамикой |
| F66 | 50 | Нагреватель топлива (дизель) |
| F67 | 40 | Выходная ступень вентилятора |
| F68 | 40 | Модуль подножки |
| F69 | 50 | 400-ваттный вентилятор охлаждения двигателя |
| F69 | 60 | 600-ваттный вентилятор охлаждения двигателя |
| F70 | 40 | Насос вторичной подачи воздуха |
| F71 | 20 | Розетка прицепа |
| F72 | — | Не используется |
| F73 | — | Не используется |
| F74 | 10 | Модуль управления двигателем (ECM) Заслонка выхлопа Модуль диагностики утечки топливного бака Датчик оксида азота |
| F75 | 10 | Датчик EAC Вентилятор E-box ECM Реле насоса вторичной подачи воздуха |
| F76 | 30 | Датчик коленвала Клапан вентиляции топливного бака Датчик массового расхода воздуха Датчик состояния масла Контроллеры переменного впускного коллектора Клапан регулировки объема |
| F77 | 30 | Форсунки топлива Катушки зажигания Конденсатор подавления помех катушек зажигания |
| F78 | 30 | Датчики распредвала Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Модуль управления двигателем (ECM) Клапаны VANOS Клапаны отвода газов |
| F79 | 30 | Нагреватель сепаратора картера Нагреватель датчика кислорода |
| F80 | 40 | Без турбо: Электрический насос охлаждающей жидкости |
| F81 | 30 | Модуль прицепа |
| F82 | — | Не используется |
| F83 | 40 | Модуль подножки |
| F84 | 30 | Насос омывателя фар |
| F85 | — | Не используется |
| F86 | — | Не используется |
| F87 | — | Не используется |
| F88 | 20 | Топливный насос (EKPS) |
| I01068 | Реле, клемма 30g | |
| K36 | Реле стеклоочистителя 1 | |
| K37 | Реле стеклоочистителя 2 |
Схема блока предохранителей (тип 3, с 09.2007)
Назначение предохранителей в бардачке (тип 3, с 09.2007)
| № | А | Защищаемые цепи |
|---|---|---|
| F1 | 10 | Задний стеклоочиститель и омыватель |
| F2 | 5 | Приборная панель Разъем OBD II |
| F3 | 20 | Подогрев пассажирского сиденья |
| F4 | 10 | Модуль управления двигателем (ECM) |
| F5 | — | Не используется |
| F6 | 5 | Датчик AUC DC-преобразователь |
| F7 | 20 | Центр управления функциями крыши (FZD) Контроль расстояния парковки (PDC) |
| F8 | 20 | Прикуриватели Утилитарные 12-вольтовые розетки |
| F9 | 5 | Кластер переключателей двери водителя Телефон |
| F10 | 5 | Подогрев передних сидений |
| F11 | 20 | Датчик коленвала Модуль управления двигателем (ECM) Клапан вентиляции топливного бака Клапан регулировки объема топлива Датчик массового расхода воздуха Датчик состояния масла Контроллеры переменного впускного коллектора |
| F12 | 15 | Реле вакуумного насоса |
| F13 | 5 | Телефон USB-хаб |
| F14 | 10 | Радио |
| F15 | 20 | Усилитель |
| F16 | 10 | Датчик EAC Вентилятор E-box Модуль управления двигателем (ECM) Управление заслонкой радиатора Реле насоса вторичной подачи воздуха |
| F17 | 10 | Модуль управления двигателем (ECM) Заслонка выхлопа Модуль диагностики утечки топливного бака |
| F18 | 10 | Цифровой тюнер Спутниковое радио |
| F19 | 5 | CD-чейнджер Кабриолет: Антенна разнообразия |
| F20 | 10 | Управление сиденьем |
| F21 | 10 | Адаптивный круиз-контроль |
| F22 | 15 | Модуль управления автоматической коробкой передач |
| F23 | 20 | Управление вспомогательным обогревателем |
| F24 | 15 | Модуль буксировки |
| F25 | 20 | Модуль складного верха Центр управления крышей (FZD) |
| F26 | 5 | Динамическая система стабилизации (DSC) Модуль управления раздаточной коробкой |
| F27 | 5 | Контроллер iDrive Контроль давления в шинах (RDC) |
| F28 | 5 | Реле отключения вентилятора охлаждения DC-преобразователь |
| F29 | 5 | Люк в крыше |
| F30 | 10 | Контроллеры позиционирования ремней безопасности |
| F31 | 30 | Модуль прицепа |
| F32 | 30 | Модуль прицепа |
| F33 | 40 | Электрический насос охлаждающей жидкости |
| F34 | 5 | CD-чейнджер Антенна разнообразия |
| F35 | 30 | DSC |
| F36 | 40 | Система доступа в автомобиль (CAS) |
| F37 | 30 | Датчики распредвала Термостат охлаждающей жидкости ECM Электрический насос охлаждающей жидкости Клапаны VANOS Клапаны отвода газов |
| F38 | 30 | Нагреватель сепаратора картера Модуль управления двигателем (ECM) Нагреватель датчика кислорода |
| F39 | 30 | Форсунки топлива Катушки зажигания Конденсатор подавления помех катушек зажигания |
| F40 | 30 | Управление раздаточной коробкой |
| F41 | 30 | Модуль подножки (FRM) |
| F42 | 40 | Модуль подножки |
| F43 | 30 | Насос омывателя фар |
| F44 | 30 | Модуль прицепа |
| F45 | 30 | Модуль пассажирского сиденья |
| F46 | 30 | Модуль сиденья водителя |
| F47 | 30 | Обогреватель заднего стекла |
| F48 | 30 | Омыватель фар Управление задним стеклоочистителем и омывателем |
| F49 | 40 | Модуль пассажирского сиденья |
| F50 | 30 | Управление стеклоочистителем |
| F51 | 40 | Система доступа в автомобиль |
| F52 | — | Не используется |
| F53 | 10 | Защита от опрокидывания |
| F54 | 7.5 | Сирена охранной сигнализации, датчик наклона Кабриолет: Микроволновые датчики дверей |
| F55 | 5 | Система доступа в автомобиль (CAS) |
| F56 | 20 | CCC/M-ASK |
| F57 | 15 | Сигналы |
| F58 | 5 | Приборная панель Разъем OBD II |
| F59 | 5 | Телефон |
| F60 | 5 | Центральный информационный дисплей |
| F61 | 5 | Модуль управления комфортом доступа Двойной приемник дистанционного управления Модуль управления ручкой передней двери |
| F62 | 7.5 | Центр управления функциями крыши (FZD) |
| F63 | 5 | Антенна разнообразия Электрохромное заднее зеркало Подсветка селектора передач |
| F64 | 5 | Разъем OBD II |
| F65 | 10 | Подсветка селектора передач Управление продольной динамикой |
| F66 | 7.5 | Кластер переключателей двери водителя Пассажирское внешнее зеркало |
| F67 | 20 | DSC |
| F68 | 20 | Модуль подогрева сиденья водителя |
| F69 | — | Не используется |
| F70 | 20 | Топливный насос (EKPS) |
| F71 | 20 | Модуль прицепа |
| F72 | 15 | Центральный замок |
| F73 | 15 | Центральный замок |
| F74 | 5 | Приборная панель |
| F75 | 5 | Модуль пассажирского сиденья |
| F76 | 5 | Радио |
| F77 | 10 | Подсветка бардачка Отопление и кондиционирование Подсветка багажника или грузового отделения |
| F78 | 30 | Управление окнами |
| F79 | 30 | Управление стеклоочистителем |
| F80 | 30 | Управление окнами |
| F81 | 30 | Модуль подножки |
| F82 | 30 | Модуль управления DSC |
| F83 | 40 | Модуль подножки |
| F84 | 40 | Модуль подножки |
| F85 | 30 | Система доступа в автомобиль (CAS) |
| F86 | 40 | Модуль подножки |
| F87 | — | Не используется |
| F88 | 40 | Вентилятор |
| F89 | 40 | Реле насоса вторичной подачи воздуха |
| F90 | 40 | Модуль управления DSC |
| F91 | — | Не используется |
| F92 | 50 | 400-ваттный вентилятор охлаждения двигателя |
| F92 | 60 | 600-ваттный вентилятор охлаждения двигателя |
| I01068 | Реле, клемма 30g | |
| K36 | Реле стеклоочистителя 1 | |
| K37 | Реле стеклоочистителя 2 |
Версии с турбонаддувом, до 03.2007
Версии с турбонаддувом, до 03.2007
| № | А | Защищаемые цепи |
|---|---|---|
| F01 | 30 | Катушки зажигания Конденсатор подавления помех |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Датчик распредвала выхлопа Соленоид VANOS выхлопа Датчик распредвала впуска Соленоид VANOS впуска |
| F03 | 20 | Датчик коленвала Модуль управления двигателем (ECM) Клапан вентиляции топливного бака Датчик массового расхода воздуха Датчик состояния масла Контроллеры переменного впускного коллектора |
| F04 | 30 | Нагреватель сепаратора картера Нагреватели датчиков кислорода |
| F05 | 30 | Реле форсунок топлива |
| F06 | 10 | Датчик EAC Вентилятор E-box Заслонка выхлопа Модуль диагностики утечки топливного бака Распределительная коробка Датчик массового расхода воздуха вторичной подачи |
| F07 | 40 | Реле Valvetronic (WT) |
| F09 | 30 | Электрический насос охлаждающей жидкости |
| F010 | 5 | Реле нагревателя сепаратора картера |
| A6000 | Модуль управления двигателем (ECM) | |
| K6300 | Основное реле DME | |
| K6319 | Реле Valvetronic (WT) | |
| K6327 | Реле форсунок топлива | |
| K6539 | Реле нагревателя сепаратора картера |
Версии с турбонаддувом, с 03.2007
Версии с турбонаддувом, с 03.2007
| № | А | Защищаемые цепи |
|---|---|---|
| F01 | 30 | Катушки зажигания Конденсатор подавления помех |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Модуль управления двигателем (ECM) Датчик распредвала выхлопа Соленоид VANOS выхлопа Датчик распредвала впуска Соленоид VANOS впуска Клапаны отвода газов |
| F03 | 20 | Датчик коленвала Клапан вентиляции топливного бака Датчик состояния масла Клапан регулировки объема |
| F04 | 30 | Нагреватели сепаратора картера Нагреватели датчиков кислорода |
| F05 | — | Не используется |
| F06 | 10 | Вентилятор E-box Заслонка выхлопа Модуль диагностики утечки топливного бака |
| F07 | 40 | Электрический насос охлаждающей жидкости |
| K6300 | Основное реле DME | |
| A2076 | Питание B+ |
Версии без турбонаддува, до 03.2007
Версии без турбонаддува, до 03.2007
| № | А | Защищаемые цепи |
|---|---|---|
| F07 | 40 | Реле Valvetronic (WT) |
| A6000 | Модуль управления двигателем (ECM) | |
| K6319 | Реле Valvetronic | |
| K9137 | Реле отключения электрического вентилятора охлаждения |
Версии без турбонаддува, с 03.2007
Версии без турбонаддува, с 03.2007
| № | А | Защищаемые цепи |
|---|---|---|
| F07 | 50 | Электрический насос охлаждающей жидкости |
| A6000 | Модуль управления двигателем (ECM) | |
| K9137 | Реле отключения электрического вентилятора охлаждения |
Реле насоса вторичной подачи воздуха (2009-2010, без турбонаддува)
