В этой статье мы рассмотрим четвертое поколение BMW 5-Series (E39), выпускавшееся с 1996 по 2003 год. Здесь вы найдете схемы коробок предохранителей для BMW 5-Series 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 (520i, 520d, 523i, 525d, 525td, 525tds, 528i, 530i, 530d, 535i, 540i), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей BMW 5-Series 1996-2003

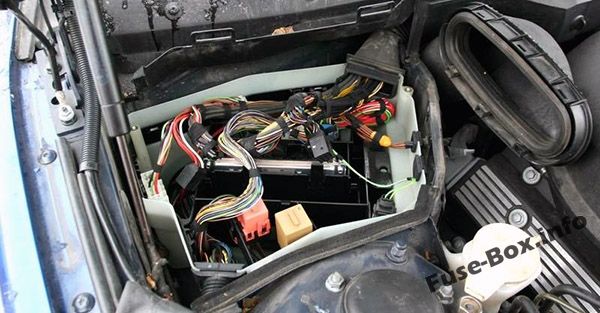

Местоположение коробки предохранителей
Схема (тип 1)
Назначение предохранителей в моторном отсеке (тип 1)
| № | Компонент |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Модуль управления трансмиссией |
| 3 | Предохранитель модуля управления двигателем |
| 4 | Реле модуля управления двигателем |
| 5 | Реле мотора стеклоочистителя ветрового стекла I |
| 6 | Реле мотора стеклоочистителя ветрового стекла II |
| 7 | Реле мотора вентилятора конденсера кондиционера I |
| 8 | Реле мотора вентилятора конденсера кондиционера III |
| 9 | Реле ABS |
Схема (тип 2)
Назначение предохранителей в моторном отсеке (тип 2)
| № | А | Компонент |
|---|---|---|
| 1 | Модуль управления двигателем (ECM) | |
| 2 | Модуль управления трансмиссией (TCM) | |
| 3 | Реле управления двигателем (EC) | |
| 4 | Реле катушки зажигания — кроме 520i (22 6S 1)/525i/530i | |
| 5 | Реле мотора стеклоочистителя ветрового стекла 1 | |
| 6 | Реле мотора стеклоочистителя ветрового стекла 2 | |
| 7 | Реле мотора вентилятора конденсера А/С 1 (до 03/98) | |
| 8 | Реле мотора вентилятора конденсера А/С 3 (до 03/98) | |
| 9 | Реле насоса вторичной подачи воздуха (AIR) | |
| F1 | 30A | Модуль управления двигателем (ECM), клапан продувки адсорбера (EVAP), датчик массового расхода воздуха (MAF), датчик положения распредвала (CMP) 1, термостат охлаждающей жидкости двигателя — 535i/540i |
| F2 | 30A | Насос вторичной подачи воздуха (AIR), соленоид управления воздухом в коллекторе, форсунки (кроме 520i (22 6S1)/525i/530i), модуль управления двигателем (ECM), клапан продувки адсорбера (EVAP), актуатор положения распредвала (CMP) 1 и 2, актуатор контроля холостого хода (ISC) |
| F3 | 20A | Датчик положения коленвала (CKP), датчики положения распредвала (CMP) 1 и 2, датчик массового расхода воздуха (MAF) |
| F4 | 30A | Датчики кислорода (H02S), модуль управления трансмиссией (TCM) |
| F5 | 30A | Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i |
Местоположение коробки предохранителей
Откройте бардачок, поверните два зажима влево и опустите панель вниз.
Схема коробки предохранителей
Схема расположения предохранителей может отличаться! Ваша точная схема распределения предохранителей находится под этой коробкой предохранителей.
Назначение предохранителей в бардачке (до 03.1998)
| № | А | Компонент |
|---|---|---|
| F1 | 30A | Реле мотора стеклоочистителя ветрового стекла |
| F2 | 30A | Омыватель фар |
| F3 | 15A | Сигнал |
| F4 | 20A | Многофункциональный модуль управления |
| F5 | 20A/30A | Солнцезащитный люк |
| F6 | 30A | Электропривод зеркала двери со стороны пассажира |
| F7 | 20A/30A | Реле мотора вентилятора конденсера А/С 1 |
| F8 | — | — |
| F9 | 15A | Модуль управления А/С / обогревателем |
| F10 | 30A | Регулировка сиденья — со стороны пассажира |
| F11 | 7,5A | Многофункциональный модуль управления — регулируемое рулевое управление |
| F12 | 5A | Иммобилайзер |
| F13 | 30A | Регулировка сиденья — со стороны водителя, регулировка рулевой колонки |
| F14 | 5A | Модуль управления двигателем (ECM) |
| F15 | 7,5A | Модуль управления трансмиссией (TCM), датчик уровня масла двигателя, альтернатор, переключатель температуры блока электроники (530d) |
| F16 | 5A | Модуль управления лампами |
| F17 | 10A | Реле топливного насоса, модуль управления ABS, многофункциональный переключатель |
| F18 | 5A | Приборная панель |
| F19 | 5A | Реле защиты от перепадов напряжения 2 |
| F20 | 5A/7.5A | Модуль управления А/С/обогревателем, реле заднего стеклоочистителя, модуль контроля давления в шинах |
| F21 | 5A | Реле прикуривателя, реле регулировки сиденья/реле регулировки рулевой колонки, открыватель гаражных ворот, модуль парковочного помощника, антибликовое внутреннее зеркало |
| F22 | 30A | Реле мотора вентилятора конденсера А/С 2 |
| F23 | 7,5A | Цифровой многофункциональный дисплей — задний |
| F24 | 5A | Приборная панель, модуль контроля давления в шинах, датчик положения руля |
| F25 | 7,5A | Цифровой многофункциональный дисплей |
| F26 | — | — |
| F27 | 30A | Многофункциональный модуль управления |
| F28 | 15A | Автоматическая трансмиссия (АТ) |
| F29 | 30A | Модуль управления функциями двери — со стороны водителя |
| F30 | 25A | Модуль управления ABS |
| F31 | 10A | Реле топливного насоса, модуль управления ABS, реле насоса вторичной подачи воздуха (AIR) (бензин) |
| F32 | 25A | Многофункциональный переключатель |
| F33 | — | — |
| F34 | 10A | Многофункциональное рулевое колесо/сборка подушки безопасности, подогрев руля |
| F35 | 5A | Мотор вентилятора конденсера А/С, задний |
| F36 | — | — |
| F37 | 5A | Модуль управления иммобилайзером |
| F38 | 5A | Многофункциональный модуль управления, реле сигнала, датчик дождя, переключатель удержания передачи (АТ), диагностический разъем (DLC) |
| F39 | 7,5A | Лампы зеркал для макияжа, аккумуляторный фонарик |
| F40 | 5A | Приборная панель, модуль управления регулировкой сиденья, датчик удара подушки безопасности, контактный выключатель ремня безопасности (со стороны водителя) |
| F41 | 5A | Модуль управления лампами, выключатель положения педали сцепления (CPP), выключатель положения педали тормоза (BPP) |
| F42 | 5A | Модуль управления SRS |
| F43 | 5A | Реле защиты от перепадов напряжения 1 |
| F44 | 5A | Многофункциональное рулевое колесо/сборка подушки безопасности, рулевое колесо, цифровой многофункциональный дисплей — передний/задний |
| F45 | 7,5A | Многофункциональный переключатель |
Назначение предохранителей в бардачке (с 03.1998)
| № | А | Компонент |
|---|---|---|
| F1 | 30A | Реле мотора стеклоочистителя ветрового стекла |
| F2 | 30A | Омыватель фар |
| F3 | 15A | Сигнал |
| F4 | 20A | Многофункциональный модуль управления |
| F5 | 20A/30A | Солнцезащитный люк |
| F6 | 30A | Электропривод зеркала двери со стороны пассажира |
| F7 | 20A/30A | Прикуриватель — передний (09/00) |
| F8 | — | — |
| F9 | 15A | Модуль управления А/С/обогревателем |
| F10 | 30A | Регулировка сиденья — со стороны пассажира |
| F11 | 7,5A | Многофункциональный модуль управления — регулируемое рулевое управление |
| F12 | 5A | Иммобилайзер |
| F13 | 30A | Регулировка сиденья — со стороны водителя, регулировка рулевой колонки |
| F14 | 5A | Модуль управления двигателем (ECM) |
| F15 | 7,5A | Модуль управления трансмиссией (TCM), датчик уровня масла двигателя, альтернатор, переключатель температуры блока электроники (530d) |
| F16 | 5A | Модуль управления лампами |
| F17 | 10A | Реле топливного насоса, модуль управления ABS, многофункциональный переключатель |
| F18 | 5A | Приборная панель |
| F19 | 5A | Реле защиты от перепадов напряжения 2 |
| F20 | 5A/7.5A | Модуль управления А/С/обогревателем, реле заднего стеклоочистителя, модуль контроля давления в шинах |
| F21 | 5A | Реле прикуривателя, реле регулировки сиденья/реле регулировки рулевой колонки, открыватель гаражных ворот, модуль парковочного помощника, антибликовое внутреннее зеркало |
| F22 | 25A | Реле топливного насоса — 530d/520i(226S1)/525i/530i |
| F23 | 7,5A | Цифровой многофункциональный дисплей — задний |
| F24 | 5A | Приборная панель, модуль контроля давления в шинах, датчик положения руля |
| F25 | 7,5A | Цифровой многофункциональный дисплей |
| F26 | — | — |
| F27 | 30A | Многофункциональный модуль управления |
| F28 | 15A | Автоматическая трансмиссия (АТ) |
| F29 | 30A | Модуль управления функциями двери — со стороны водителя |
| F30 | 25A | Модуль управления ABS |
| F31 | 10A | Реле топливного насоса, модуль управления ABS, реле насоса вторичной подачи воздуха (AIR) (бензин) |
| F32 | 25A | Многофункциональный переключатель |
| F33 | — | — |
| F34 | 10A | Многофункциональное рулевое колесо/сборка подушки безопасности, подогрев руля |
| F35 | 5A | Мотор вентилятора конденсера А/С, задний |
| F36 | — | — |
| F37 | 5A | Модуль управления иммобилайзером |
| F38 | 5A | Многофункциональный модуль управления, реле сигнала, датчик дождя, переключатель удержания передачи (АТ), диагностический разъем (DLC) |
| F39 | 7,5A | Лампы зеркал для макияжа, аккумуляторный фонарик |
| F40 | 5A | Приборная панель, модуль управления регулировкой сиденья, датчик удара подушки безопасности, контактный выключатель ремня безопасности (со стороны водителя) |
| F41 | 5A | Модуль управления лампами, выключатель положения педали сцепления (CPP), выключатель положения педали тормоза (BPP) |
| F42 | 5A | Модуль управления SRS |
| F43 | 5A | Реле защиты от перепадов напряжения 1 |
| F44 | 5A | Многофункциональное рулевое колесо/сборка подушки безопасности, рулевое колесо, цифровой многофункциональный дисплей — передний/задний |
| F45 | 7,5A | Многофункциональный переключатель |
Местоположение
Расположен за коробкой предохранителей.
Схема
Назначение реле
| № | Компонент |
|---|---|
| 1 | Реле мотора вентилятора конденсера А/С 2 (до 03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | — |
| 4 | Реле стартера |
| 5 | Реле регулировки сиденья/реле регулировки рулевой колонки |
| 6 | Реле вентилятора обогревателя |
| F75 | (50A) Мотор вентилятора конденсера А/С/мотор вентилятора охлаждающей жидкости двигателя |
| F76 | (40A) Модуль управления вентилятором А/С/обогревателя |
Расположен на полу под обшивкой, с правой стороны автомобиля.
Назначение предохранителей (зона ног)
| № | А | Компонент |
|---|---|---|
| F107 | 50A | Реле насоса вторичной подачи воздуха (AIR) |
| F108 | 50A | Модуль управления ABS |
| F109 | 80A | Реле управления двигателем (EC), коробка предохранителей — моторный отсек (F4&F5) |
| F110 | 80A | Коробка предохранителей — панель 1 (F1-F12&F22-F25) |
| F111 | 50A | Замок зажигания |
| F112 | 80A | Модуль управления лампами |
| F113 | 80A | Реле регулировки сиденья/реле регулировки рулевой колонки, коробка предохранителей — панель 1 (F27-F30), коробка предохранителей — панель 2 (F76), модуль управления лампами, коробка предохранителей — панель 1 (F13) — с поддержкой поясницы |
| F114 | 50A | Замок зажигания, диагностический разъем (DLC) |
Местоположение коробки предохранителей
Расположены с правой стороны, за крышкой.
Блок 1
Схема расположения предохранителей может отличаться! Ваша точная схема распределения предохранителей находится на крышке.
Назначение предохранителей и реле (блок 1, тип 1)
| № | А | Компонент |
|---|---|---|
| 1 | Реле защиты от перепадов напряжения 1 | |
| 2 | Реле топливного насоса | |
| 3 | Реле обогрева заднего стекла | |
| 4 | Реле защиты от перепадов напряжения 2 | |
| 5 | Реле лючка топливного бака | |
| F46 | — | — |
| F47 | 15A/20A | Вспомогательный обогреватель |
| F48 | 5A | Антибликовое внутреннее зеркало, модуль управления сигнализацией во время движения, датчик наклона сигнализации, клаксон сигнализации |
| F49 | 30A | Реле компрессора подвески |
| F50 | 7,5A | Модуль управления подвеской (с пневмоподвеской) |
| F51 | 30A | Прикуриватель — задний |
| F52 | 30A | Реле прикуривателя, прикуриватель — передний |
| F53 | 5A | Усилитель сигнала антенны, замок крышки багажника/дверцы багажника |
| F54 | 15A | Реле топливного насоса |
| F55 | 20A | Реле заднего омывателя/стеклоочистителя |
| F56 | 30A | Аудиосистема, модуль управления навигационной системой, выходной усилитель аудиосистемы, CD-чейнджер аудиосистемы, монитор в салоне |
| F57 | 10A | Телефон |
| F58 | 10A | Реле защиты от перепадов напряжения 1 |
| F59 | 20A | Розетка прицепа |
| F60 | 15A | Модуль управления подвеской, многофункциональный переключатель |
| F61 | 25A | Переключатель обогрева заднего сиденья слева, переключатель обогрева заднего сиденья справа |
| F62 | — | — |
| F63 | — | — |
| F64 | — | — |
| F65 | — | — |
| F66 | 40A | Реле обогрева заднего стекла |
| F67 | — | — |
Назначение предохранителей и реле (блок 1, тип 2)
| № | А | Компонент |
|---|---|---|
| 1 | Реле основных цепей зажигания | |
| 2 | Реле топливного насоса | |
| 3 | Реле обогрева заднего стекла | |
| 4 | Реле вспомогательных цепей зажигания | |
| 5 | Реле независимого обогревателя | |
| F46 | 15A | Независимый обогреватель/вентиляция |
| F47 | 15A | Независимый обогреватель |
| F48 | 5A | Система сигнализации |
| F49 | 30A | Система пневмоподвески |
| F50 | 7,5A | Система пневмоподвески |
| F51 | — | — |
| F52 | 30A | Прикуриватель |
| F53 | 7,5A | Центральный замок |
| F54 | 15A | Топливный насос |
| F55 | — | — |
| F56 | 30A | Аудиосистема, навигационная система, монитор на борту |
| F57 | 10A | Мобильный телефон |
| F58 | 10A | Аудиоблок, монитор на борту, навигационная система, телефон |
| F59 | — | — |
| F60 | 15A | Управление регулировкой подвески |
| F61 | — | — |
| F62 | — | — |
| F63 | — | — |
| F64 | — | — |
| F65 | — | — |
| F66 | 40A | Обогрев заднего стекла |
| F67 | — | — |
| F6S | — | — |
| F69 | — | — |
| F70 | — | — |
| F71 | — | — |
| F72 | — | — |
| F73 | — | — |
| F74 | — | — |
Блок 2
Назначение предохранителей и реле (блок 2)
| № | А | Компонент |
|---|---|---|
| F100 | 200A | Коробка предохранителей — зона ног (F107-F114) |
| F101 | 80A | Коробка предохранителей — зона багажника 1 (F46-F50, F66) |
| F102 | 80A | Коробка предохранителей — зона багажника 1 (F51-F55) |
| F103 | 50A | Модуль управления прицепом |
| F104 | 50A | Реле защиты от перепадов напряжения 2 |
| F105 | 100A | Коробка предохранителей — панель 2 (F75), вспомогательный обогреватель |
| F106 | 80A | Коробка предохранителей — зона багажника 1 (F56-F59) |
