В этой статье мы рассматриваем первое поколение BMW X3 (E83), выпускавшееся с 2003 по 2010 год. Здесь вы найдете схемы блоков предохранителей для BMW X3 2004, 2005, 2006, 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей BMW X3 2004-2010

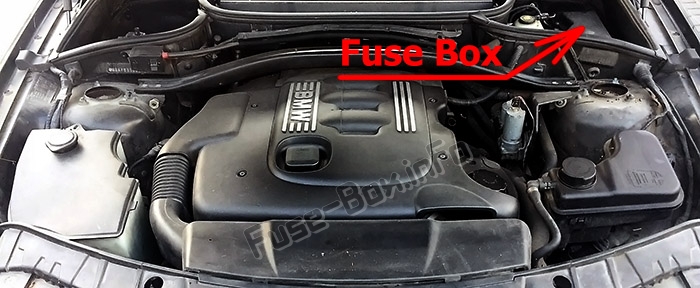

Моторный отсек
Бардачок
Откройте бардачок, поверните два фиксатора и опустите панель вниз.
Схема предохранителей может отличаться!
Версия 1 (откройте в новой вкладке для увеличения)
Версия 2
Назначение предохранителей (версия 2)
| № | А | Компонент |
|---|---|---|
| F1 | — | — |
| F2 | — | — |
| F3 | — | — |
| F4 | — | — |
| F5 | 5А | Гудок |
| F6 | 5А | Лампы подсветки зеркал |
| F7 | 5А | Аудиосистема/навигационная система/телефонная система, аудиосистема (после 09/05) |
| F8 | — | — |
| F9 | 5А | Переключатель положения педали тормоза (BPP), переключатель положения сцепной педали (CPP), переключатель фар, модуль многофункционального управления, модуль управления функциями рулевой колонки |
| F10 | 5А | Модуль управления приборной панелью |
| F11 | 5А | Модуль управления системой подушек безопасности (SRS) |
| F12 | 7,5А | Многофункциональная сборка переключателей — центральная консоль |
| F13 | — | — |
| F14 | 5А | Модуль управления иммобилайзером |
| F15 | 5А | Датчик освещения, датчик дождя, система омывательства/очистки заднего стекла |
| F16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | — | — |
| F21 | — | — |
| F22 | 5А | Модуль управления двигателем (ECM) — дизельный |
| F23 | 5А | Модуль управления направлением фар |
| F24 | 5А | Внутреннее заднее зеркало, модуль управления парковочным ассистентом |
| F25 | 5А | Пассажирское дверное зеркало, подогрев форсунок омывателя лобового стекла (до 03/04) |
| F26 | 5А | Прикуриватель, модуль управления раздаточной коробкой |
| F27 | 10А | Переключатель положения заднего хода, реле ламп заднего хода |
| F28 | 5А | Система кондиционирования/обогрева, реле подогрева заднего стекла |
| F29 | 5А | Модуль управления двигателем (ECM), реле катушек зажигания |
| F30 | 7,5А | Разъем для диагностики (DLC), датчик уровня масла в двигателе, подогрев топлива (дизель), модуль управления трансмиссией (TCM) |
| F31 | 5А | Модуль управления функциями двери, водительская |
| F32 | 5А | Переключатель света (до 09/06) |
| F33 | 5А | Многофункциональная сборка переключателей центральной консоли |
| F34 | 5А | Модуль управления приборной панелью, модуль управления топливным насосом |
| F35 | 40А | Модуль управления ABS — с DSC |
| F36 | 60А | Подогрев топлива, реле насоса вторичного впрыска воздуха (AIR) |
| F37 | 60А | Электровентилятор системы охлаждения двигателя |
| F38 | 15А | Реле противотуманных фар |
| F39 | 5А | Модуль управления телефоном, интерфейс телефонной системы, антенна телефонной системы (до 09/05) |
| F40 | 5А | Датчик положения руля, лампа селектора трансмиссии |
| F41 | 30А | Аудиосистема, усилитель аудиосистемы |
| F42 | 10А | Аудиосистема/навигационная система, CD-чейнджер, многофункциональный дисплей, тюнер телевизора |
| F43 | 5А | Разъем для диагностики (DLC), модуль управления приборной панелью |
| F44 | 20А | Гнездо прицепа |
| F45 | 20А | Прерывистый стеклоочиститель (задний) |
| F46 | 20А | Модуль управления люком в крыше |
| F47 | 20А | Прикуриватель, вспомогательная розетка |
| F48 | 30А | Модуль многофункционального управления |
| F49 | 5А | Модуль антенны, модуль многофункционального управления |
| F50 | 40А | Электровентилятор отопителя/кондиционера |
| F51 | 30А | Реле насоса омывателя фар |
| F52 | 30А | Модуль многофункционального управления |
| F53 | 25А | Модуль управления ABS — с DSC |
| F54 | 20А | Модуль управления топливным насосом, реле топливного насоса |
| F55 | 15А | Реле гудка |
| F56 | 5А | Модуль управления трансмиссией (TCM) (до 03/07) |
| F57 | 7,5А | Модуль управления функциями двери, водительская, потенциометр памяти дверного зеркала, переключатель электрического стеклоподъемника |
| F58 | 7,5А | Модуль управления направлением фар (до 03/07) |
| F59 | 30А | Реле электромотора стеклоочистителя лобового стекла |
| F60 | 25А | Модуль многофункционального управления |
| F61 | 30А | Сборка переключателей центральной консоли |
| F62 | 7,5А | Вспомогательный обогреватель |
| F63 | 7,5А | Реле муфты компрессора кондиционера |
| F64 | — | — |
| F65 | 30А | Модуль управления регулировкой сиденья, водительское, переключатель насоса поясничной поддержки сиденья, водительское (до 03/07) |
| F66 | 10А | Замок зажигания |
| F67 | 5А | Датчик наклона сигнализации, сирена сигнализации, датчик движения в салоне сигнализации, иммобилайзер, внутреннее заднее зеркало |
| F68 | 30А | Реле подогрева заднего стекла |
| F69 | 5А | Модуль управления гидроусилителем руля, модуль управления монитором давления в шинах |
| F70 | 30А | Модуль управления регулировкой сиденья, пассажирское, переключатель насоса поясничной поддержки сиденья, пассажирское (до 03/07) |
| F71 | 30А | Модуль многофункционального управления |
Блок предохранителей №2
| № | А | Компонент |
|---|---|---|
| F102 | 80А | Перемычка (бензин 2,0/2,5 (M54.N46)) |
| F105 | 50А | Замок зажигания |
| F106 | 50А | Замок зажигания, модуль управления освещением |
| F107 | 50А | Модуль управления освещением, модуль управления прицепом |
Панель реле
| № | Компонент |
|---|---|
| 1 | Реле гудка |
| 2 | Реле противотуманных фар |
| 3 | Реле муфты компрессора кондиционера |
| 4 | Реле топливного насоса |
| 5 | — |
| 6 | Реле насоса вторичного впрыска воздуха (AIR) |
| 7 | Реле насоса омывателя фар |
| 8 | Модуль управления направлением фар |
| 9 | Модуль управления гидроусилителем руля |
| 10 | Модуль многофункционального управления — функции: сигнализация, омыватель фар, внутреннее заднее зеркало, система омывательства/очистки заднего стекла, система омывательства/очистки лобового стекла |
