В этой статье мы рассмотрим BMW X6 первого поколения (E71/E72), выпускавшийся с 2008 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Bmw X6 2008, 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей BMW X6 2009-2014

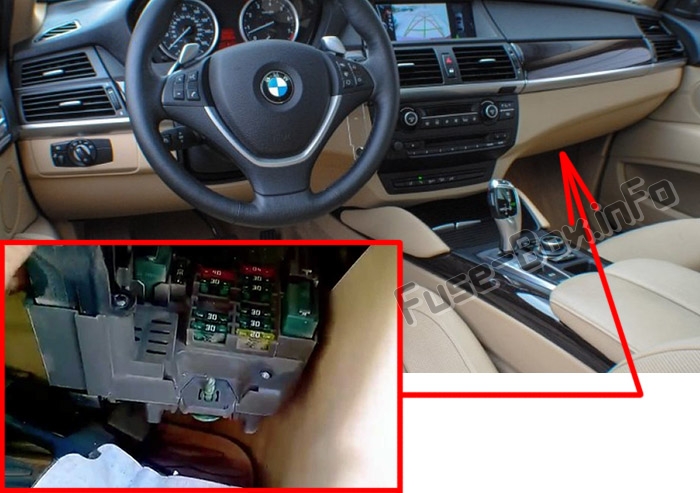

Расположение блока предохранителей
Он расположен под бардачком.
- Открутите несколько винтов (стрелка 1) снизу;
- Снимите крышку, отключите сборку лампочки;
- Открутите зеленый винт;
- Опустите панель вниз.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Ампер | Защищаемый компонент |
|---|---|---|
| 1 | 20A | Мотор регулировки рулевой колонки, система отопления/кондиционирования воздуха |
| 2 | 10A | Привод разблокировки бардачка, лампочка бардачка (2009-2014) |
| 3 | 7.5A | Сирена и датчик наклона |
| 4 | 10A | кроме N55: Цифровая электроника двигателя (DME) N55: Интегрированный модуль питания ActiveHybrid: Цифровая электроника двигателя (DME) |
| 5 | 10A | Центр управления функциями крыши |
| 6 | 10A | Контроллер iDrive, DVD-чейнджер, CD-чейнджер, переключатель видео |
| 7 | 5A | Активный круиз-контроль, управление продольной динамикой, контроль давления в шинах (RDC) |
| 8 | 7.5A | Управление вертикальной динамикой (спутниковый датчик левого/правого переднего амортизатора) |
| 9 | 15A | Реле клаксона (левый/правый клаксон) |
| 10 | 5A | Стояночный тормоз, система доступа к автомобилю |
| 11 | 20A | Независимый дополнительный обогреватель |
| 12 | 10A | Центр переключателей рулевой колонки |
| 13 | 15A | Управление коробкой передач |
| 14 | 10A | Dynamic Drive |
| 15 | 10A | Переключатель селектора передач |
| 16 | 10A | Блок переключателей двери водителя, наружное зеркало водителя, наружное зеркало пассажира |
| 17 | 5A | Центральный информационный дисплей, система отопления/кондиционирования воздуха (без электрической регулировки рулевой колонки), активный переключатель видео (Япония) |
| 18 | 7.5A | Проектор на лобовом стекле, вентилятор E-Box, клапан вентиляции топливного бака (2008-2011), клапан отключения вентиляции бака (2011-2014) |
| 19 | 5A | Динамическая система стабилизации (DSC), центр управления функциями крыши (без люка в крыше) |
| 20 | 10A | Интегрированное управление шасси (ICM), Servotronic (без ICM) |
| 21 | 30A | Обогрев заднего окна |
| 22 | 5A | Левый блок-фара |
| 23 | 40A | Модуль подножки |
| 24 | 40A | Активное рулевое управление |
| 25 | 5A | Правый блок-фара |
| 26 | 25A30A | Насос мойки фар |
| 27 | 15A/20A | Центральная система блокировки замков |
| 28 | 15A | Центральная система блокировки замков |
| 29 | 40A | Мотор заднего левого стеклоподъемника |
| 30 | 30A | Центральная система блокировки замков |
| 31 | 40A | Мотор заднего правого стеклоподъемника |
| 32 | 40A | Компрессор воздушной подвески |
| 33 | 30A | Модуль подножки |
| 34 | 30A | Модуль подножки |
| 35 | 30A | N63, S63, ActiveHybrid: Датчики кислорода |
| 36 | 30A | N63, ActiveHybrid: Электромагнитный клапан VANOS №2 — впуск, электромагнитный клапан VANOS №2 — выпуск, датчик коленвала, сбросное клапан, клапан рециркуляции №2, датчик массового расхода воздуха (№1, №2) |
| 37 | — | — |
| 38 | 30A | N57: Реле нагрузки SCR |
| 39 | 40A | Система доступа к автомобилю |
| 40 | 30A | Динамическая система стабилизации (DSC) |
| 41 | 7.5A | N63, S63, ActiveHybrid: Насос охлаждающей жидкости для интеркулера №2, привод жалюзи радиатора N54: Датчик массового расхода воздуха горячей пленки, привод жалюзи радиатора |
| 42 | 30A | N63, S63, ActiveHybrid: Цифровая электроника двигателя (DME), насос охлаждающей жидкости для интеркулера, клапан регулировки объема, преобразователь давления клапана отсечки (№1, №2) N54: Цифровая электроника двигателя (DME), клапан вентиляции топливного бака, датчик коленвала, клапан регулировки объема, датчики кислорода (перед каталитическим нейтрализатором) |
| 43 | 30A | N63, S63, ActiveHybrid: Датчик впускного распредвала (№1, №2), датчик выпускного распредвала (№1, №2), датчик состояния масла, клапан вентиляции топливного бака, термостат по характеристике, насос охлаждающей жидкости для интеркулера N54: Датчики кислорода (после каталитического нейтрализатора), датчик состояния масла |
| 44 | 30A | Мотор переднего стеклоочистителя |
| 45 | 60A | Реле отключения электрического вентилятора (электрический вентилятор) |
| 46 | 40A | Динамическая система стабилизации (DSC) |
| 47 | 40A | N57, M57US: Нагреватель топлива |
| 48 | 40A | Выходная ступень вентилятора |
| 49 | — | — |
Также здесь находятся реле: обогрев заднего окна, дворники, воздушная подвеска.
Расположение блока предохранителей
Он расположен на правой стороне, за панелью.
Схема блока предохранителей
Назначение предохранителей в багажном отделении
| № | Ампер | Защищаемый компонент |
|---|---|---|
| 91 | 30A | Задний правый электрический дополнительный обогреватель |
| 92 | 25A/30A | Блок управления раздаточной коробкой |
| 93 | 30A | Распределение поперечного крутящего момента задней оси (QMVH) |
| 94 | 30A | Блок управления стояночным тормозом |
| 95 | 30A | Задний левый электрический дополнительный обогреватель |
| 96 | 40A | Модуль подножки |
| 97 | 20A | 2008: Реле топливного насоса (без электронной системы управления топливным насосом), управление топливным насосом (EKPS) (с электронной системой управления топливным насосом) |
| 98 | 15A | Вентилятор заднего отсека |
| 99 | 40A | 2008: Подъем крышки багажника |
| 100 | 20A | Модуль обогрева заднего левого сиденья, реле энергосбережения терминала 15 (без кондиционирования заднего отсека) |
| 101 | 30A | Модуль сиденья водителя, переключатель регулировки сиденья водителя, переключатель поясничной поддержки водителя |
| 102 | 30A | Модуль сиденья пассажира, переключатель регулировки сиденья пассажира, переключатель поясничной поддержки пассажира |
| 103 | 30A/40A | Аудиоусилитель |
| 104 | 25A | Электрический фаркоп |
| 105 | 20A | 2009-2014: Реле топливного насоса (без электронной системы управления топливным насосом), управление топливным насосом (EKPS) (с электронной системой управления топливным насосом) |
| 106 | 7.5A | Управление вертикальной динамикой (спутниковый датчик заднего левого/правого амортизатора) |
| 107 | 10A | Электронное управление высотой кузова, дисплей заднего отсека (2008-2012), контроль давления в шинах — RDC (2012-2014) |
| 108 | 5A | Камера заднего вида, развлечение задних сидений, гнездо наушников, модуль подключения наушников |
| 109 | 10A | 2008-2012: Спутниковый приемник (2008-2011), цифровой тюнер (США) (2008-2009), контроль давления в шинах — RDC (2010-2014) |
| 109 | 15A | 2012-2014: Активный звуковой дизайн (ASD) |
| 110 | 7.5A/5A | Подсветка багажного отделения, фильтр подавления помех, верхний интерфейсный блок (ULF-SBX-H), телематика (TCU), интерфейсный блок (ULF-SBX), выбросной блок телефона, USB-хаб |
| 111 | 20A | Передний прикуриватель, зарядное гнездо центральной консоли |
| 112 | 5A | Модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира, реле энергосбережения терминала 15, модуль обогрева заднего левого сиденья, модуль обогрева заднего правого сиденья |
| 113 | 20A | Зарядное гнездо багажного отделения, гнездо 12В центральной консоли |
| 114 | 5A | Центр управления функциями крыши, система парковочного помощника (PDC), камера кругового обзора, камерные системы поддержки водителя |
| 115 | 20A | Задний прикуриватель, заднее гнездо |
| 116 | 20A | Гнездо прицепа |
| 117 | 20A | Центр управления функциями крыши (люк в крыше) |
| 118 | — | — |
| 119 | 5A/10A | Видеомодуль |
| 120 | 5A | Управление вертикальной динамикой |
| 121 | 5A | Подъем крышки багажника |
| 122 | 5A | Диагностический модуль утечки топливного бака |
| 123 | 5A | Распределение поперечного крутящего момента задней оси (QMVH) |
| 124 | 5A | Электроника распределительной коробки (JBE) |
| 125 | 5A | Блок управления раздаточной коробкой |
| 126 | 5A | Блок управления кондиционированием заднего отсека |
| 127 | 5A | Реле отключения электрического вентилятора |
| 128 | 5A | Заслонка выхлопа |
| 129 | 5A | Блок управления стояночным тормозом, антенная Diversity |
| 130 | 15A | S63, N63, ActiveHybrid: Насос охлаждающей жидкости для интеркулера № 2, насос охлаждающей жидкости для интеркулера N57: Насос охлаждающей жидкости для интеркулера |
| 131 | 5A | 2008-2009: Приборная панель, диагностический разъем OBD II 2009-2012: Активный звуковой дизайн (ASD) |
| 132 | 7.5A | Аудиоусилитель активного звукового дизайна — ASD (2009-2014), блок управления комфортным доступом, электронный модуль наружной дверной ручки пассажира, электронный модуль наружной левой задней дверной ручки, электронный модуль наружной правой задней дверной ручки |
| 133 | 5A | ActiveHybrid: Интерфейсный блок |
| 134 | 5A | Центр переключателей рулевой колонки, диагностический разъем OBD II, приборная панель |
| 135 | 20A | Автоматический мягкий привод закрытия крышки багажника/двери |
| 136 | 5A | Телематика (TCU), выбросной блок телефона Медиа-комбокс |
| 137 | 5A | Навигационная система |
| 138 | 10A | Электрический фаркоп |
| 139 | 20A | Модуль обогрева заднего правого сиденья |
| 140 | 20A | Модуль обогрева сиденья водителя |
| 141 | 20A | Модуль обогрева сиденья пассажира |
| 142 | 20A | 2008-2009: CCC/M-ASK или CHAMP 2009-2014: Компьютер автомобильной информации (CIC) |
| 143 | 20A/25A | Модуль прицепа |
| 144 | 20A/25A | Модуль прицепа |
| 145 | 10A | Автоматический мягкий привод закрытия двери водителя |
| 146 | 10A | Автоматический мягкий привод закрытия двери пассажира |
| 147 | 10A | Автоматический мягкий привод закрытия левой задней двери |
| 148 | 10A | Автоматический мягкий привод закрытия правой задней двери |
| 149 | 7.5A | Переключатель регулировки сиденья водителя |
| 150 | 7.5A | Переключатель регулировки сиденья пассажира |
