Двухдверный спортивный автомобиль BMW Z4 (первое поколение, E85 и E86) производился с 2002 по 2008 год. В этой статье вы найдете схемы блоков предохранителей для BMW Z4 2003, 2004, 2005, 2006, 2007 и 2008, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей BMW Z4 E85 и E86

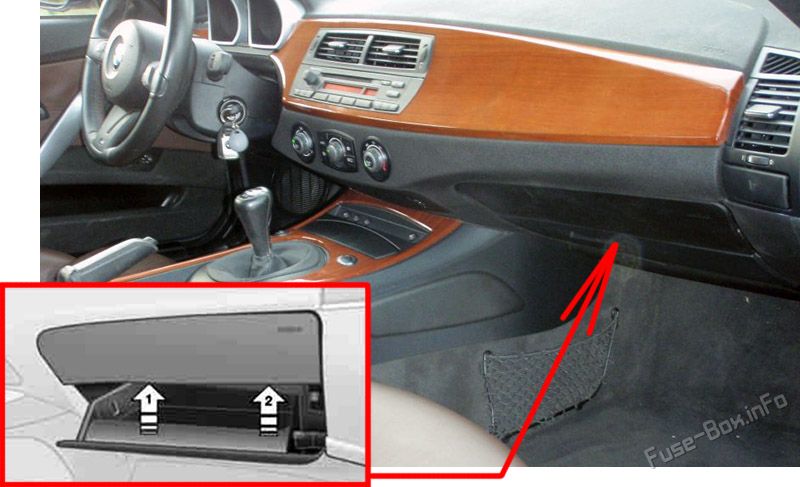

Блок предохранителей расположен за бардачком.
- Откройте бардачок;
- Нажмите фиксатор слева; см. стрелку 1;
- Нажмите фиксатор справа; см. стрелку 2;
- Откиньте бардачок вниз.
Запасные предохранители и пластиковые пинцеты для извлечения предохранителей находятся в бортовом инструментарий. Он расположен в багажном отсеке под панелью пола.
Назначение предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 1 | — | — |
| 2 | 10A | — |
| 3 | 30A | — |
| 4 | 30A | — |
| 5 | 15A | Передний прикуриватель |
| 6 | 10A | Переключатель заднего хода (механическая коробка передач), Реле заднего хода ((2003-2004) — автоматическая коробка передач, SMG) |
| 7 | 5A | Датчик угла поворота руля DSC, Кнопка «Sport», Динамическая система стабилизации (DSC) |
| 8 | 5A | Модуль двери водителя, Система контроля расстояния парковки (PDC), Реле прикуривателя |
| 9 | 7.5A | 2003-2004: Датчик уровня масла, Управление трансмиссией (автоматическая коробка передач), Секвентальная механическая коробка передач (SMG). 2005-2008: Разъем для диагностики (OBD II), Интегрированный модуль питания (IVM (N52)) |
| 10 | 5A | 2005-2008: Общий модуль управления, Вспомогательный водяной насос, Электронная иммобилайзер (EWS) |
| 11 | 25A | Общий модуль управления |
| 12 | 5A | Общий модуль управления, Электронная иммобилайзер (EWS), Центральная консоль переключателя, Блок управления приборной панели |
| 13 | 5A | 2003-2005: Модуль безопасности и информации, Распознавание занятости сиденья. 2006-2008: Датчик дождя/фары, Пружина громкости |
| 14 | 5A | Реле вторичного воздушного насоса, Кластер переключателей света, Модуль выключателя сцепления, Выключатель стоп-сигналов |
| 15 | 30A | 2003-2005: Переключатель регулировки сиденья пассажира (LHD), Память сиденья водителя (RHD). 2006-2008: Переключатель регулировки сиденья пассажира |
| 16 | 25A | Центр переключателей центральной консоли |
| 17 | — | — |
| 18 | — | — |
| 19 | 20A | Реле топливного насоса |
| 20 | 20A/30A | Реле заднего стеклоочистителя (2003-2005 — 20A; 2006-2008 — 30A) |
| 21 | 5A | Термический выключатель подогрева форсунок (2003-2004), Наружное боковое зеркало пассажира, Переключатель рулевой колонки (Круиз-контроль (2006-2008)) |
| 22 | 5A | Система отопления/кондиционирования воздуха, Электроусилитель руля (EPS) |
| 23 | 5A | Кластер переключателей света, Блок управления приборной панели |
| 24 | 5A | Блок управления приборной панели, Разъем для диагностики (OBD II), Датчик угла поворота руля DSC, Подсветка индикатора передачи (США), Вспомогательный водяной насос (S54) |
| 25 | 5A | Электрохромное внутреннее заднее зеркало, Блок управления цифровой электроникой двигателя (DME), Реле энергосбережения терминала 15, Реле заднего стеклоочистителя |
| 26 | 30A | Общий модуль управления |
| 27 | 5A | Складывание наружных зеркал |
| 28 | 5A | 2003-2005: Переключатель рулевой колонки (Круиз-контроль), Датчик дождя/фары, Пружина громкости. 2006-2008: Модуль безопасности при столкновении, Индикатор подушки безопасности, Распознавание занятости сиденья |
| 29 | 30A | 2003-2005: Память сиденья водителя (LHD), Переключатель регулировки сиденья пассажира (RHD). 2006-2008: Память сиденья водителя |
| 30 | 5A/7.5A | 2003-2005 (7.5A): Сигнал тревоги, Датчик наклона, Детектор движения в салоне, Электрохромное внутреннее заднее зеркало. 2006-2008 (5A): Динамическая система стабилизации (DSC) |
| 31 | 20A | Родстер: Модуль складного верха |
| 32 | 7.5A | 2003-2005: Секвентальная механическая коробка передач (SMG). 2006-2008: Блок управления цифровой электроникой двигателя (DME) |
| 33 | 10A | Реле топливного насоса, Реле вторичного воздушного насоса, Вентилятор E-Box, Диагностический модуль для утечки топливного бака (2003-2004) |
| 34 | — | — |
| 35 | — | — |
| 36 | 15A | Реле передних противотуманных фар |
| 37 | 15A | Реле сигнала |
| 38 | 30A | Реле стеклоочистителя №1 и 2 |
| 39 | 7.5A | 2003-2005: Система отопления/кондиционирования воздуха. 2006-2008: Система отопления/кондиционирования воздуха, Сирена и датчик наклона, Детектор движения в салоне, Электрохромное внутреннее заднее зеркало |
| 40 | 30A | Реле насоса омывателя фар |
| 41 | 5A | Мотор стеклоподъемника водителя, Мотор стеклоподъемника пассажира |
| 42 | 30A/40A | Динамическая система стабилизации (DSC) (2003-2005 — 30A; 2006-2008 — 40A) |
| 43 | 20A/30A | Динамическая система стабилизации (DSC) (2003-2005 — 30A; 2006-2008 — 20A) |
| 44 | 5A | 2006-2008: Управление топливным насосом (EKPS) |
| 45 | 10A | 2003-2005: Модуль безопасности и информации. 2006-2008: Контроль давления в шинах (RDC) |
| 46 | 30A | Общий модуль управления |
| 47 | 7.5A | Навигационная система, Радио, Базовый интерфейс телефона, Телефонный трансивер, Коробка выброса (2003-2005), Система голосового управления |
| 48 | 7.5A | CD-чейнджер |
| 49 | 10A | Центральный информационный дисплей (CID), Навигационная система, Видеомодуль, Базовый интерфейс телефона (Япония), Компенсатор (кроме Японии), Коробка выброса (кроме Японии), Телефонный трансивер (кроме Японии), Система голосового управления (кроме Японии) |
| 50 | 30A | Радио, Усилитель |
| 51 | — | — |
| 52 | — | — |
| 53 | — | — |
| 54 | 40A | Замок зажигания |
| 55 | 40A | Родстер: Реле складного верха №1 и 2 |
| 56 | 50A | Реле вторичного воздушного насоса |
| 57 | 40A | Выходная ступень вентилятора |
| 58 | 40A | Замок зажигания |
| 59 | 40A | Кластер переключателей света |
| 60 | 40A | Кластер переключателей света |
| 61 | 60A | Электровентилятор |
| 62 | — | — |
| 63 | 60A/80A | Распределитель потенциала B+ (2003-2005 — 80A; 2006-2008 — 60A). N52 (60A): Распределитель потенциала B+, Интегрированный модуль питания (IVM), Реле форсунок, Блок управления цифровой электроникой двигателя (DME), Реле DME, Реле переменного клапанного механизма |
| 64 | 100A | Электроусилитель руля (EPS) |
| 65 | — | — |
- N46B20 – 2.0i
- M54B22 – 2.2i
- M54B25 – 2.5i
- M54B30 – 3.0i
- N52B25 – 2.5i и 2.5si
- N52B30 – 3.0si
- S54B32 – M 3.2i
