В этой статье мы рассмотрим Chery Tiggo 7 первого поколения (T15), выпускавшийся с 2016 по 2020 год. Здесь вы найдете схемы блоков предохранителей Chery Tiggo 7 2016, 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chery Tiggo 7 2016-2020

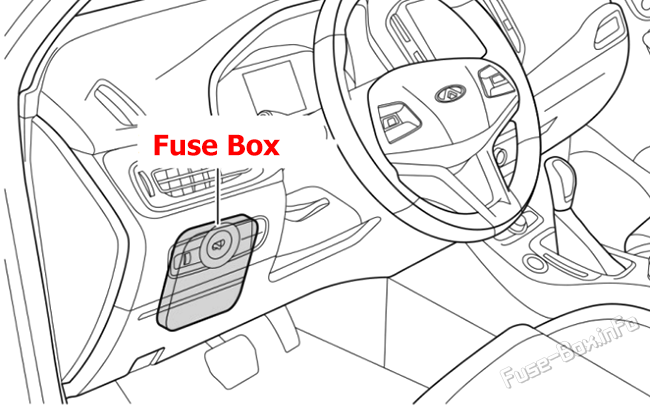

Расположение блока предохранителей
Предохранители расположены на нижней левой стороне приборной панели.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Описание |
|---|---|
| RF01 | BCM |
| RF02 | — |
| RF03 | Датчик угла поворота рулевого колеса, EPS |
| RF04 | Основной радар слепых зон, Вспомогательный радар слепых зон |
| RF05 | Модуль подушки безопасности |
| RF06 | — |
| RF07 | Интерфейс жгута проводов A/C, Головное аудиоустройство, Панель автоматического A/C, Переключатель регулировки фар, Механизм переключения DCT |
| RF08 | — |
| RF09 | Интерфейс жгута проводов A/C, Головное аудиоустройство, Головное аудиоустройство, Панель автоматического A/C |
| RF10 | Приборная панель, Датчик дождя |
| RF11 | — |
| RF12 | — |
| RF13 | — |
| RF14 | — |
| RF15 | Окружающий обзор |
| RF16 | — |
| RF17 | — |
| RF18 | Панель A/C, Левый/правый наружный зеркальный вид, Интерфейс жгута проводов A/C |
| RF19 | — |
| RF20 | Питание выходного терминала реле вентилятора |
| RF21 | — |
| RF22 | — |
| RF23 | — |
| RF24 | Питание выходного терминала реле заднего DEF |
| RF25 | — |
| RF26 | Переключатель регулировки зеркал, BCM, Люк |
| RF27 | Прикуриватель |
| RF28 | — |
Расположение блока предохранителей
Блок предохранителей расположен на левой стороне моторного отсека и на задней стороне левой фары.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| SB01 | Резерв |
| SB02 | ACC |
| SB03 | Стартер/приводная цепь |
| SB04 | TCU/DCT |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ESP/ABS |
| SB08 | EPB |
| SB09 | ACM/EPB |
| SB10 | ESP/ABS |
| SB11 | Регулировка сиденья SEAT |
| EF01 | Вакуумный насос |
| EF02 | Кислородный датчик |
| EF03 | Катушка зажигания 3 |
| EF04 | Электромагнитный клапан ECU |
| EF05 | PPD и HVH |
| EF06 | Резерв |
| EF07 | Правая фара дальний свет |
| EF08 | Левая фара ближний свет |
| EF09 | Резерв |
| EF10 | ECU и контроллер вентилятора с гибридной системой |
| EF11 | PEPS |
| EF12 | LT и насос PTC воды |
| EF13 | ECU и TCU переключатель тормоза 15+ Датчик заднего хода и IPU с гибридной системой |
| EF14 | Внутреннее зеркало и переключатель давления A/C и радара заднего хода |
| EF15 | PEPS и 4WD |
| EF16 | Электронный масляный насос |
| EF17 | Резерв |
| EF18 | Задний ход |
| EF19 | Возбуждение альтернатора |
| EF20 | Форсунка |
| EF21 | Резерв |
| EF22 | Насос воды |
| EF23 | POD и PPD и EAC |
| EF24 | Гудок |
| EF25 | Левая фара дальний свет |
| EF26 | Правая фара ближний свет |
| EF27 | Передний противотуманный свет |
| EF28 | ESP и ABS и ACM |
| EF29 | Топливный насос |
| EF30 | BCM 6 |
| EF31 | IGN 1 |
| EF32 | Переключатель тормоза и PEPS и DOT 30+ |
| EF33 | ACM |
| EF34 | BCM 5 |
| EF35 | BCM 3 |
| EF36 | Резерв |
| EF37 | Запасное питание 2 |
| EF38 | ECU и TCU 30+ |
| EF39 | Стеклоочиститель |
| EF40 | 4WD и IPU |
| EF41 | Подогрев сидений |
| EF42 | Компрессор кондиционера |
| EF43 | Резерв |
| EF44 | BCM 4 |
| EF45 | Люк |
| EF46 | Морское страхование |
| EF51 | — |
Основные предохранители
Основные предохранители расположены сбоку от блока предохранителей и реле моторного отсека.
| № | Ампер | Описание |
|---|---|---|
| 1 | — | — |
| 2 | 60A | Блок предохранителей и реле приборной панели |
| 3 | — | — |
| 4 | 80A | EPS |
| 5 | 40A | Вентилятор охлаждения низкой скорости |
| 6 | — | — |
| 7 | 150A | Альтернатор |
| 8 | 50A | Вентилятор охлаждения высокой скорости |
| 9 | — | — |
