Среднеразмерный кроссовер Chery Tiggo 8 PRO доступен с 2020 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Chery Tiggo 8 Pro 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chery Tiggo 8 PRO 2020-2023
Расположение блока предохранителей

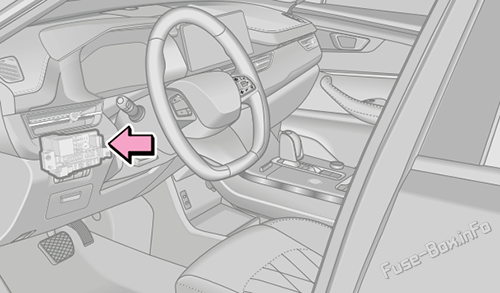

Предохранители расположены на нижней левой стороне панели приборов.
Схемы блока предохранителей
Версия 1 (T1D 1.6T+7DCT)
Назначение предохранителей в панели приборов (T1D)
| № | Описание |
|---|---|
| RF01 | БКУ и панель приборов и PEPS и шлюз |
| RF02 | — |
| RF03 | Электроусилитель руля (EPS) и датчик угла |
| RF04 | Аудиосистема |
| RF05 | Модуль подушки безопасности |
| RF06 | Панель управления кондиционером и задний резистор скорости и модуль автоматического управления кондиционером и модуль Bluetooth и модуль T-BOX и подсветка панели приборов и модуль беспроводной зарядки |
| RF07 | Панель управления кондиционером и задний резистор скорости и ТКУ (7DCT) и модуль T-BOX и переключатель FIDC и модуль автоматического управления кондиционером и генератор отрицательных ионов |
| RF08 | Подсветка дверей и панорамный контроллер и датчик удара ногой и камера и видеорегистратор |
| RF09 | — |
| RF10 | — |
| RF11 | — |
| RF12 | — |
| RF13 | ТКУ (CVT25) |
| RF14 | — |
| RF15 | Вспомогательный переключатель консоли (DCT) и диагностический интерфейс OBD и спиральный кабель и переключатель центральной консоли |
| RF16 | — |
| RF17 | — |
| RF18 | Электропривод зеркал заднего вида |
| RF19 | — |
| RF20 | Реле 01 вентилятора обдува (Rrly01 Blower RLY) |
| RF21 | PEPS и шлюз и EPB и переключатель передач |
| RF22 | — |
| RF23 | Реле 02 подогрева рулевого колеса (RRLY02 Steering Wheel Heat RLY) |
| RF24 | Реле 03 заднего стеклоочистителя (RRLY03 Defoger RLY) |
| RF25 | — |
| RF26 | БКУ и аудиосистема и переключатель электропривода зеркал заднего вида и модуль беспроводной зарядки для мобильных устройств |
| RF27 | Запасное питание |
| RF28 | Модуль зарядки USB и порт зарядки видеорегистратора |
Версия 2 (T1A 2.0T+CVT25)
Назначение предохранителей в панели приборов (T1A)
| № | Описание |
|---|---|
| RF01 | Приборная панель и БКУ и центральный шлюз и ГЛОНАСС и PEPS |
| RF02 | — |
| RF03 | Электроусилитель руля (EPS) и датчик угла |
| RF04 | — |
| RF05 | Модуль подушки безопасности |
| RF06 | — |
| RF07 | Модуль автоматического управления кондиционером и аудиосистема и сборка переключателей регулировки и сборка вспомогательного переключателя консоли и подсветка передач (CVT25) и механизм переключения передач (CVT25) |
| RF08 | — |
| RF09 | Модуль радиоконтроля |
| RF10 | Приборная панель и панель управления кондиционером (AUTO) и мотор правого смесительного заслонки и мотор левой смесительной заслонки и мотор заслонки режима и мотор внутренней и внешней циркуляции и ГЛОНАСС и модуль T-BOX |
| RF11 | — |
| RF12 | — |
| RF13 | ТКУ (CVT25) |
| RF14 | — |
| RF15 | Подсветка панели приборов и вспомогательная подсветка панели приборов и спиральный кабель и переключатель центральной консоли и переключатель EPB и диагностический порт OBD и модуль T-BOX |
| RF16 | — |
| RF17 | — |
| RF18 | Панель управления кондиционером и электропривод зеркал заднего вида |
| RF19 | — |
| RF20 | Реле 01 вентилятора обдува (Rrly 01 Blower RLY) |
| RF21 | PEPS и центральный шлюз |
| RF22 | — |
| RF23 | Реле 02 подогрева рулевого колеса (RRLY02 steering wheel heat RLY) |
| RF24 | Реле 03 разморозки (RRLY03 DEFROST RLY) |
| RF25 | — |
| RF26 | БКУ и радио и переключатель электропривода зеркал заднего вида |
| RF27 | Запасное питание |
| RF28 | Модуль зарядки USB |
Расположение блока предохранителей
Блок предохранителей расположен на левой стороне моторного отсека и на задней стороне левой фары.
Схемы блока предохранителей
Версия 1 (T1D 1.6T+7DCT)
Назначение предохранителей в моторном отсеке (T1D)
| № | Описание |
|---|---|
| SB01 | ISS1 |
| SB02 | ACC |
| SB03 | Управление запуском |
| SB04 | — |
| SB05 | БКУ 2 |
| SB06 | БКУ 1 |
| SB07 | ESP и ABS |
| SB08 | ESP (EPB) |
| SB09 | DCT |
| SB10 | PLG |
| SB11 | Регулировка сидений |
| EF01 | Реле 01 вакуумного насоса (ERLY 01 vacuum pump RLY) |
| EF02 | Кислородный датчик |
| EF03 | Катушка зажигания |
| EF04 | Электромагнитный клапан ЭБУ |
| EF05 | Полный привод (AWD) |
| EF06 | AGS и вентилятор ШИМ (PWM FAN) |
| EF07 | Вспомогательный свет |
| EF08 | Левый ближний свет |
| EF09 | — |
| EF10 | ЭБУ и катушка реле запуска (для ISS) |
| EF11 | — |
| EF12 | — |
| EF13 | ЭБУ и ТКУ и переключатель тормоза (NC) и FPC 15+ |
| EF14 | Переключатель давления компрессора и модуль заднего радара и люк и DVR и вентиляция сидений и AFS и MST и RACP |
| EF15 | AVW и BSD и LDW и AEB и ACC15+ |
| EF16 | Задний вентилятор обдува |
| EF17 | — |
| EF18 | — |
| EF19 | — |
| EF20 | Форсунки цилиндров 1,2,3,4 |
| EF21 | ISS2 |
| EF22 | — |
| EF23 | — |
| EF24 | Дальний свет |
| EF25 | — |
| EF26 | Правый ближний свет |
| EF27 | Реле 12 клаксона (ERLY12 Horn RLY) |
| EF28 | ESP и ABS |
| EF29 | Реле 13 топливного насоса (ERLY13 Fuel Pump RLY) |
| EF30 | БКУ 6 |
| EF31 | IGN1 |
| EF32 | Переключатель тормоза и BSD |
| EF33 | PLGM и GLP |
| EF34 | БКУ 5 |
| EF35 | БКУ 3 |
| EF36 | FPC |
| EF37 | Запасное питание и катушка реле заднего вентилятора обдува (R BLW RLY COIL) |
| EF38 | ЭБУ и DCT 30+ |
| EF39 | Реле стеклоочистителя (Wiper RLY) |
| EF40 | — |
| EF41 | Подогрев сидений |
| EF42 | Сцепление кондиционера |
| EF43 | — |
| EF44 | БКУ 4 |
| EF45 | Люк в крыше |
| EF46 | Предохранитель памяти |
| EF47 | Питание блока предохранителей панели приборов |
| EF48 | Питание электроусилителя руля (EPS) |
| EF49 | Питание альтернатора (ALT) |
| EF50 | Вентилятор охлаждения |
| EF52 | Предварительный нагреватель 2 (FW Heater 2) |
| EF53 | Предварительный нагреватель 1 (FW Heater 1) |
Версия 2 (T1A 2.0T+CVT25)
Назначение предохранителей в моторном отсеке (T1A)
| № | Описание |
|---|---|
| SB01 | ISS 1 |
| SB02 | ACC |
| SB03 | Управление запуском |
| SB04 | — |
| SB05 | БКУ 2 |
| SB06 | БКУ 1 |
| SB07 | ESP (EPB) |
| SB08 | ESP (EPB) |
| SB09 | DCT |
| SB10 | PLG |
| SB11 | Регулировка сидений (SEAT) |
| EF01 | Реле 01 вакуумного насоса (ERLY 01 vacuum pump RLY) |
| EF02 | Кислородный датчик (OXYGEN SENSOR) |
| EF03 | Катушка зажигания |
| EF04 | Электромагнитный клапан ЭБУ |
| EF05 | — |
| EF06 | Вентилятор охлаждения |
| EF07 | — |
| EF08 | Левый ближний свет |
| EF09 | — |
| EF10 | ЭБУ и катушка реле запуска (для ISS) |
| EF11 | — |
| EF12 | — |
| EF13 | ЭБУ и ТКУ и переключатель тормоза |
| EF14 | Модуль заднего радара и люк и модуль управления сиденьями и антибликовое внутреннее зеркало заднего вида и задняя панель кондиционера |
| EF15 | Модуль камеры 360° |
| EF16 | Задний вентилятор обдува |
| EF17 | — |
| EF18 | — |
| EF19 | — |
| EF20 | Форсунки цилиндров 1,2,3,4 |
| EF21 | ISS 2 |
| EF22 | — |
| EF23 | — |
| EF24 | Реле 20 дальнего света (ERLY20 High beam RLY) |
| EF25 | — |
| EF26 | Правый ближний свет |
| EF27 | Реле 12 клаксона (ERLY12 horn RLY) |
| EF28 | ESP (EPB) |
| EF29 | Реле 13 топливного насоса (ERLY 13 fuel pump RLY) |
| EF30 | БКУ 6 |
| EF31 | IGN (a) и IGN (b) |
| EF32 | Переключатель тормоза и модуль камеры 360° |
| EF33 | PLG и датчик удара ногой и подсветка дверей |
| EF34 | БКУ 5 |
| EF35 | БКУ 3 |
| EF36 | — |
| EF37 | Третье запасное питание и запасное питание багажника |
| EF38 | ЭБУ |
| EF39 | Реле стеклоочистителя (Wiper RLY) |
| EF40 | — |
| EF41 | Подогрев сидений |
| EF42 | Реле 19 сцепления кондиционера (ERLY 19 AC clutch RLY) |
| EF43 | — |
| EF44 | БКУ 4 |
| EF45 | Люк в крыше |
| EF46 | Питание блока предохранителей панели приборов |
| EF47 | Питание блока предохранителей панели приборов |
| EF48 | Питание электроусилителя руля (EPS) |
| EF49 | Питание альтернатора (ALT) |
| EF50 | Вентилятор охлаждения (COOLING FAN) |
| EF52 | Реле предварительного нагревателя 2 (FW Heater 2 RLY) |
| EF53 | Реле предварительного нагревателя 1 (FW Heater 1 RLY) |
