В этой статье мы рассмотрим Chevrolet Astro второго поколения, выпускавшийся с 1995 по 2005 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Astro 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Astro 1996-2005

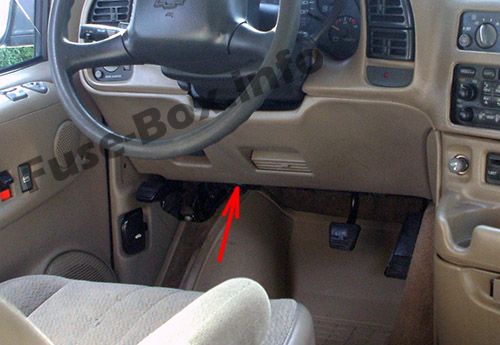

Расположение блока предохранителей
Он расположен в нижней части приборной панели на стороне водителя.
Схема блока предохранителей (1996-1998)
Назначение предохранителей в приборной панели (1996-1998)
| № | Назначение |
|---|---|
| 1 | Стоп-сигналы/Поворотники/Аварийная сигнализация, Центральный верхний стоп-сигнал, Модуль звукового сигнала |
| 2 | — |
| 3 | Светильники освещения салона, Электропривод боковых зеркал, Светильник перчаточного ящика, Потолочные лампы, Лампы зеркал для макияжа |
| 4 | 1996: Реле Дневных ходовых огней, Модуль Дневных ходевых огней, Звуковой сигнал выключателя фар, Бесключевой доступ, Приборная панель, Надстройка над приборной панелью 1997-1998: Реле Дневных ходовых огней, Модуль Дневных ходовых огней, Звуковой сигнал выключателя фар, Бесключевой доступ, Приборная панель, Надстройка над приборной панелью, Модуль EVO, Модуль освещения салона |
| 5 | — |
| 6 | Модуль круиз-контроля, Выключатель круиз-контроля |
| 7 | Розетки питания, DLC, Усилитель сабвуфера |
| 8 | Реле пуска двигателя |
| 9 | Лампа номерного знака, Задние фонари, Маркерные огни, Лампа пепельницы, Панельные лампы, Задние фонари прицепа, Передние и задние боковые маркерные огни, Освещение выключателей дверей, Освещение выключателя фар, Освещение задней аудиосистемы |
| 10 | Система подушек безопасности |
| 11 | Мотор стеклоочистителя, Насос омывателя, Катушка реле Upfitter |
| 12 | Мотор вентилятора L, MI, M2, Катушка реле заднего кондиционера, Мотор передней двери регулировки температуры, Реле высокого вентилятора, Катушка таймера задней оттепели |
| 13 | Зажигалка, Выключатели дверных замков, Модуль разблокировки голландской двери (1998) |
| 14 | Подсветка приборной панели, Управление HVAC, Модуль звукового сигнала, Подсветка радио, Подсветка выключателя заднего обогрева, Подсветка выключателя заднего стеклоочистителя/омывателя, Подсветка выключателя задней двери, Подсветка кассетного приемника, Надстройка над приборной панелью |
| 15 | Диод Дневных ходовых огней |
| 16 | Передние указатели поворота, Задние указатели поворота, Указатели поворота прицепа, Задние фонари, Соленоид BTSI |
| 17 | Радио: ATC (Резервный), Серия 2000 (Основное питание), Управление задней аудиосистемой |
| 18 | VCM-Ign 3, VCM-Brake, 4WAL, Шаговый мотор круиз-контроля |
| 19 | Радио: ATC (Основное питание), Серия 2000 (Резервный) |
| 20 | PRNDLI Одоментр, Соленоиды TCC Enable и PWM, Соленоиды Shift A и Shift B, Соленоиды 3-2 Downshift |
| 21 | — |
| 22 | Модуль безопасности/рулевого управления |
| 23 | Задний стеклоочиститель, Насос заднего омывателя |
| 24 | — |
| A | (Автоматический выключатель) Реле дверных замков, 6-позиционное кресло с электроприводом, Приемник дистанционного управления дверными замками, Модуль голландской двери, Разблокировка голландской двери |
| B | (Автоматический выключатель) Электростеклоподъемники |
Схема блока предохранителей (1999-2005)
Назначение предохранителей в приборной панели (1999-2005)
| № | Назначение |
|---|---|
| 1 | Стоп-сигналы/Поворотники/Аварийная сигнализация, Центральный верхний стоп-сигнал, Антиблокировочная система тормозов |
| 2 | 1999: Обогрев зеркал (Не используется) 2000-2005: Аксессуары радио, Управление задней аудиосистемой |
| 3 | Светильники освещения салона, Светильник перчаточного ящика, Потолочные лампы, Лампы зеркал для макияжа, Светильники освещения салона |
| 4 | 1999: Реле Дневных ходовых огней, Модуль Дневных ходовых огней, Звуковой сигнал выключателя фар, Бесключевой доступ, Приборная панель, Надстройка над приборной панелью, Модуль освещения салона 2000-2005: Реле Дневных ходовых огней, Приборная панель |
| 5 | Задний дефростер |
| 6 | Модуль круиз-контроля, Модуль управления кузовом, Приборная панель, Выключатель круиз-контроля, Электрохромное зеркало |
| 7 | Розетки питания, DLC, Усилитель сабвуфера |
| 8 | Предохранитель цепи пуска, Выключатель Park/Neutral, Реле пуска двигателя |
| 9 | Лампа номерного знака, Задние фонари, Маркерные огни, Лампа пепельницы, Панельные лампы, Задние фонари прицепа, Передние и задние боковые маркерные огни, Освещение выключателей дверей, Освещение выключателя фар, Освещение задней аудиосистемы, Модуль управления кузовом |
| 10 | Система подушек безопасности |
| 11 | 1999: Мотор стеклоочистителя, Насос омывателя, Катушка реле Upfitter 2000-2005: Не используется |
| 12 | Мотор вентилятора, Катушка реле заднего кондиционера, Мотор передней двери регулировки температуры, Реле высокого вентилятора, Катушка таймера дефростера |
| 13 | Зажигалка, Выключатели дверных замков, Модуль разблокировки голландской двери |
| 14 | Подсветка приборной панели, Управление климатом, Модуль звукового сигнала, Подсветка радио, Подсветка выключателя заднего обогрева, Подсветка выключателя заднего стеклоочистителя/омывателя, Подсветка выключателя задней двери, Подсветка кассетного приемника, Надстройка над приборной панелью, Подсветка модуля управления кузовом |
| 15 | 1999: Лампы Дневных ходовых огней 2000-2005: Модуль TBC, Реле фар |
| 16 | Передние указатели поворота, Задние указатели поворота, Указатели поворота прицепа, Задние фонари, Соленоид блокировки трансмиссии |
| 17 | 1999: Серия 2000 (Основное питание), Управление задней аудиосистемой 2000-2005: Передние стеклоочистители, Насос переднего омывателя |
| 18 | VCM-Ign 3, VCM-Brake, Сигнал шагового мотора круиз-контроля, Модуль ATC |
| 19 | 1999: Радио: ATC (Основное питание), Серия 2000 (Резервный) 2000-2005: Радио приборной панели: ATC (Основное питание), Серия 2000 (Резервный) |
| 20 | 1999: PRNDL/Одоментр, Соленоиды TCC Enable и PWM, Соленоиды Shift A и Shift B, Соленоид 3-2 Downshift 2000-2003: PRNDL/Одоментр, Соленоиды TCC Enable и PWM, Соленоиды Shift A и Shift B, Соленоид 3-2 Downshift, Приборная панель, Модуль VCM 2004-2005: PRNDL/Одоментр, Соленоиды Shift A и Shift B, Соленоид 3–2 Downshift, Приборная панель, Модуль VCM |
| 21 | 1999: Безопасность 2000-2005: Электрорегулировка зеркал |
| 22 | — |
| 23 | Задний стеклоочиститель, Насос заднего омывателя |
| 24 | — |
| A | 1999: (Автоматический выключатель) Реле дверных замков, 6-позиционное кресло с электроприводом, Приемник дистанционного управления дверными замками, Модуль голландской двери, Разблокировка голландской двери 2000-2005: (Автоматический выключатель) Реле дверных замков, 6-позиционные кресла с электроприводом |
| B | (Автоматический выключатель) Электростеклоподъемники |
Расположение блока предохранителей
Он расположен в моторном отсеке.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| Название | Назначение |
|---|---|
| UPFITTER-BATT | Шина питания аккумулятора Upfitter. Жгут проводов прицепа |
| UPFITTER-ACCY | Реле аксессуаров Upfitter |
| Spare | — |
| Spare | — |
| Spare | — |
| ECM-1B | Реле и мотор топливного насоса, VCM, Датчик/отправитель давления масла |
| HORN | Реле и клаксон |
| A/C COMP | Реле включения кондиционера и компрессор |
| RR HTR/AC | 1996-1999: Вспомогательный обогреватель, Реле кондиционера 2000-2005: Задний обогреватель и кондиционер |
| ATC | Активный раздаточный механизм — фургон |
| FRT HVAC | Передний обогреватель и кондиционер |
| ENG-I | 1996-1999: Датчики кислорода, Датчик положения распредвала, Датчик массового расхода воздуха, Соленоид продувки испарительного контейнера, Линейный соленоид EGR, VCM EGR HI 2000-2005: Датчики кислорода, Датчик положения распредвала, Датчик массового расхода воздуха, Соленоид вентиляции испарительного контейнера |
| IGN-E | Катушка реле включения кондиционера |
| ECM-I | Форсунки 1–6, Датчик положения коленвала, VCM, Модуль драйвера катушки (EST), Катушка зажигания |
| BLANK | — |
| RH HDLMP | Правая фара |
| LH HEADLAMP | Левая фара |
| Blank | — |
| Blank | — |
| DIODE-1 | Кондиционер |
| Blank | — |
| Blank | — |
| Blank | — |
| LIGHTING | 1996-1999: Предохранитель парковочных огней, Предохранитель Дневных ходовых огней, Выключатель фар и регулировки панели 2000-2005: Предохранитель освещения салона, Предохранитель электрорегулировки зеркал, Предохранитель аккумулятора модуля управления кузовом |
| BATT | Автоматический выключатель аксессуаров питания, Предохранитель стоп-сигналов/аварийной сигнализации, Предохранитель вспомогательного питания, Предохранитель зажигалки, Предохранитель аккумулятора радио |
| IGN A | Реле стартера, Выключатель зажигания |
| IGN B | Выключатель зажигания |
| ABS | Модуль электронной системы управления тормозами |
| A/C | Резистор мотора вентилятора, Реле вентилятора |
| Blank | — |
| RAP | Аксессуары радио, Электростеклоподъемники |
| HTD MIR/RR DEFOG | Задний дефростер, Головка управления климатом |
| Реле | |
| Реле кондиционера (Задний обогрев и кондиционер) | Задний обогреватель и кондиционер |
| Реле аксессуаров Upfitter | Аксессуары Upfitter |
| Реле включения стартера | Стартер |
| Реле включения кондиционера | Кондиционер |
| Реле фар | Фары (2000-2005) |
| Реле топливного насоса | Топливный насос |
| Питание | |
| AUX B | Питание аккумулятора Upfitter |
| AUX A | Питание аксессуаров Upfitter |
