В этой статье рассматривается Chevrolet Avalanche первого поколения (GMT800), выпускавшийся с 2001 по 2006 год. Здесь вы найдёте схемы блоков предохранителей для Chevrolet Avalanche 2001, 2002, 2003, 2004, 2005 и 2006, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Chevrolet Avalanche 2001-2006
Панель приборов

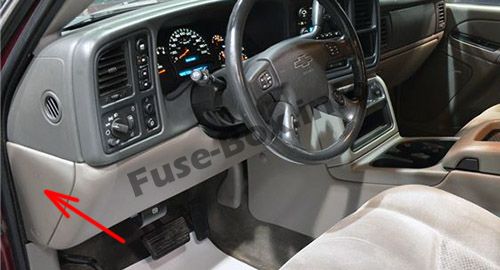

Блок предохранителей расположен сбоку от панели приборов, на стороне водителя, за крышкой.
Центральный блок реле панели приборов
Центральный утилитный блок панели приборов расположен под панелью приборов, слева от рулевой колонки.
Моторный отсек
Дополнительный блок предохранителей в моторном отсеке (если установлен)
Дополнительный блок предохранителей для вспомогательного электрического вентилятора охлаждения расположен в моторном отсеке на стороне водителя рядом с блоком предохранителей под капотом.
2001, 2002
Панель приборов
Назначение предохранителей в блоке панели приборов (2001-2002)
| Название | Назначение |
|---|---|
| L BODY | Реле сохранённого питания аксессуаров |
| LOCK | Электропривод замков дверей |
| DRV UNLOCK | Реле электропривода замков дверей |
| LOCK | Реле электропривода замков дверей |
| HVAC 1 | Система климат-контроля |
| CRUISE | Круиз-контроль, панель приборов |
| IGN 3 | Зажигание, электропривод сидений |
| 4WD | Система полного привода, вспомогательный аккумулятор |
| CRANK | Система запуска |
| INT PRK | Интерьерные лампы |
| L DOOR | Реле электропривода замков дверей |
| BRAKE | Антиблокировочная система тормозов |
| RR WIPER | Не используется |
| ILLUM | Интерьерные лампы, лампы багажника |
| SEAT | Предохранитель-автомат цепи электропривода сидений |
| TURN | Наружные лампы, указатели поворота, аварийные лампы |
| UNLOCK | Электропривод замков дверей |
| HTR A/C | Система климат-контроля |
| WS WPR | Стеклоочистители лобового стекла |
| IGN 1 | Зажигание, панель приборов |
| AIR BAG | Подушка безопасности |
| MIR/LOCK | Электропривод зеркал, электропривод замков дверей |
| DR LOCK | Электропривод замков дверей |
| PWR WDO | Предохранитель-автомат цепи электростеклоподъёмников |
| UNLOCK | Реле электропривода замков дверей |
| IGN 0 | Дисплей PRND321, одометр, VCM/PCM |
| SEO IGN | Специальное оборудование, зажигание |
| SEO ACCY | Аксессуары специального оборудования |
| RAP #1 | Реле сохранённого питания аксессуаров |
| RDO 1 | Аудиосистема |
| RAP #2 | Задние электростеклоподъёмники, люк, радио |
Центральный блок реле панели приборов
Центральный блок реле панели приборов (2001-2002)
| Реле | Назначение |
|---|---|
| SEO | Специальное оборудование |
| HTD ST | Подогрев сидений |
| SPARE | Не используется |
| VANITY | Проводка потолочной обшивки |
| TRAILER | Проводка тормозов прицепа |
| PWR ST | Электропривод сидений |
| SPARE | Не используется |
| UPF | Установка дополнительного оборудования |
| PARK LAMP | Габаритные лампы |
| FRT PRK EXPT | Не используется |
| SPARE 2 | Не используется |
| PUDDLE LP | Подсветка порогов |
| SL RIDE | Не используется |
| SPARE 3 | Не используется |
| INADV PWR | Питание интерьерных ламп |
| CTSY LP | Лампы освещения салона |
| CEL PHONE | Проводка мобильного телефона |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2001-2002)
| Название | Назначение |
|---|---|
| STUD #1 | Питание аксессуаров/проводка прицепа/уровень нагрузки |
| ABS | Антиблокировочные тормоза |
| IGN A | Выключатель зажигания |
| AIR | Система A.I.R. |
| RAP #1 | Сохранённое питание аксессуаров, электропривод зеркал, электропривод замков дверей, электропривод сидений |
| IGN B | Выключатель зажигания |
| RAP #2 | Сохранённое питание аксессуаров/задние электростеклоподъёмники, люк, радио |
| STUD #2 | Питание аксессуаров/питание тормозов проводки прицепа |
| TRL R TRN | Правый указатель поворота проводки прицепа |
| TRL L TRN | Левый указатель поворота проводки прицепа |
| IGN 1 | Зажигание, управление топливом |
| INJ-B | Зажигание, управление топливом (реле) |
| STARTER | Стартер (реле) |
| PARK LP | Габаритные лампы |
| FRT HVAC | Система климат-контроля |
| STOP LP | Наружные лампы, стоп-сигналы |
| ECM 1 | VCM/PCM |
| CHMSL | Центральный верхний стоп-сигнал |
| VEH STOP | Стоп-сигналы, круиз-контроль |
| TRL B/U | Задние ходовые лампы проводки прицепа |
| INJ-A | Управление топливом, зажигание |
| RR HVAC | Не используется |
| VEH B/U | Задние ходовые лампы автомобиля |
| ENG 1 | Управление двигателем, очистка канистры, топливная система |
| ETC | Электронное управление дросселем |
| IGN E | Реле компрессора КВ, задний стеклоочиститель, лампы дневного света, система A.I.R. |
| B/U LP | Задние ходовые лампы, система блокировки селектора АКПП |
| ATC | Автоматический раздаточный блок |
| RR DEFOG | Задний стеклоочиститель, подогрев зеркал (реле) |
| RTD | Не используется |
| RR PRK | Правые задние габаритные лампы |
| ECM B | VCM/PCM |
| F/PMP | Топливный насос (реле) |
| O2 A | Кислородные датчики |
| O2 B | Кислородные датчики |
| LR PRK | Левые задние габаритные лампы |
| RR DEFOG | Задний стеклоочиститель, подогрев зеркал |
| HDLP | Фары (реле) |
| TRL PRK | Габаритные лампы проводки прицепа |
| PRIME | Не используется |
| RT HDLP | Правые фары |
| DRL | Лампы дневного света (реле) |
| HTD MIR | Подогрев зеркал |
| LT HDLP | Левые фары |
| A/C | Кондиционер |
| AUX PWR | Прикуриватель, вспомогательные розетки |
| SEO 2 | Питание специального оборудования, электропривод сидений, лампа на крыше |
| SEO 1 | Питание специального оборудования, лампа на крыше |
| DRL | Лампы дневного света |
| A/C | КВ (реле) |
| FOG LP | Противотуманные фары |
| FOG LP | Противотуманные фары (реле) |
| RADIO | Аудиосистема, панель приборов, система климат-контроля |
| CIGAR | Прикуриватель, вспомогательные розетки |
| RT TURN | Правые указатели поворота |
| BTSI | Система блокировки селектора АКПП |
| LT TURN | Левые указатели поворота |
| FR PRK | Передние габаритные лампы, боковые маркеры |
| W/W PMP | Насос омывателя лобового стекла |
| HORN | Сигнал (реле) |
| IGN C | Выключатель зажигания, топливный насос, дисплей PRND321, пускач |
| RDO AMP | Усилитель радио |
| HAZ LP | Наружные лампы, аварийные лампы |
| EXP LPS | Не используется |
| HORN | Сигнал |
| CTSY LP | Интерьерные лампы |
| RR WPR | Не используется |
| TBC | Модуль управления кузовом, дистанционный бесключевой доступ, фары |
2003, 2004, 2005, 2006
Панель приборов
Назначение предохранителей в блоке панели приборов (2003-2006)
| Название | Назначение |
|---|---|
| RR Wiper | 2003-2005: Выключатель заднего стеклоочистителя 2006: Не используется |
| SEO ACCY | Аксессуары специального оборудования |
| WS WPR | Стеклоочистители лобового стекла |
| TBC ACCY | Аксессуары контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода |
| HTR A/C | Система климат-контроля |
| LCK | Реле электропривода замков дверей (функция блокировки) |
| HVAC 1 | Внутреннее зеркало заднего вида, система климат-контроля |
| LT DR | Соединение жгута проводов двери водителя |
| CRUISE | Круиз-контроль |
| UNLOCK | Реле электропривода замков дверей (функция разблокировки) |
| RR FOG LP | Задняя противотуманная фара (только для экспорта) |
| BRAKE | Антиблокировочная система тормозов |
| DRIVER UNLOCK | Реле электропривода замков дверей (функция разблокировки двери водителя) |
| IGN 0 | Модуль управления силовой установкой, модуль управления трансмиссией |
| TBC IGN 0 | Контроллер кузова грузовика |
| VEH CHMSL | Верхний стоп-сигнал автомобиля и прицепа |
| LT TRLR ST/TRN | Левый указатель поворота/стоп-сигнал прицепа |
| LT TRN | Левые указатели поворота и боковые маркеры |
| VEH STOP | Стоп-сигналы автомобиля, модуль тормозов, модуль электронного управления дросселем |
| BODY | Соединение жгута проводов |
| RT TRLR ST/TRN | Правый указатель поворота/стоп-сигнал прицепа |
| RT TRN | Правые указатели поворота и боковые маркеры |
| DDM | Модуль двери водителя |
| AUX PWR 2, M/GATE | Вспомогательные розетки задней зоны багажника, средняя дверь |
| LCKS | Система электропривода замков дверей |
| ECC, TPM | Задний электронный климат-контроль, система контроля давления в шинах (если установлено) |
| TBC 2C | Контроллер кузова грузовика |
| FLASH (2003-2005) HAZRD (2006) |
Модуль указателей поворота |
| CB LT DRS | Предохранитель-автомат левого электростеклоподъёмника |
| TBC 2B | Контроллер кузова грузовика |
| TBC 2A | Контроллер кузова грузовика |
Центральный блок реле панели приборов
Центральный блок реле панели приборов (2003-2006)
| Название реле | Назначение |
|---|---|
| SEO | 2003-2005: Специальное оборудование 2006: Специальное оборудование/соединение жгута проводов ламп для бездорожья |
| TRAILER | Проводка тормозов прицепа |
| UPFIT | Установка дополнительного оборудования (не используется) |
| SL RIDE | 2003-2005: Соединение жгута проводов системы управления ездой 2006: Управление ездой (не используется) |
| HDLR 2 | Соединение жгута проводов потолочной обшивки |
| BODY | Соединение жгута проводов кузова |
| DEFOG | Реле заднего стеклоочистителя |
| HDLNR 1 | Соединение 1 жгута проводов потолочной обшивки |
| SPARE RELAY | Не используется |
| CB SEAT | Предохранитель-автомат модулей сидений водителя и пассажира |
| CB RT DOOR | 2003-2005: Предохранитель-автомат правого электростеклоподъёмника 2006: Правый задний электростеклоподъёмник, модуль двери пассажира |
| SPARE | Не используется |
| INFO | 2003-2004: Соединение жгута проводов инфотейнмента 2005-2006: Не используется |
Блок предохранителей моторного отсека (2003-2005)
*1 — Бензиновый двигатель и топливная рейка #2;
*2 — Бензиновый двигатель и топливная рейка #1;
*3 — Бензиновый двигатель; кислородные датчики;
*4 — Бензиновый двигатель; кислородные датчики;
*5 — Зажигание PCM.
Назначение предохранителей и реле в моторном отсеке (2003-2005)
| Название | Назначение |
|---|---|
| GLOW PLUG | Не используется |
| CUST FEED | Питание аксессуаров |
| HYBRID | Гибрид |
| STUD #1 | Вспомогательное питание |
| MBEC | Питание центрального шины электрического центра, передние сиденья, правые двери |
| BLOWER | Вентилятор переднего климат-контроля |
| LBEC | Левый шины электрического центра, модули дверей, замки дверей, вспомогательные розетки — задняя зона багажника и панель приборов |
| STUD 2 | Питание аксессуаров/питание тормозов проводки прицепа |
| ABS | Антиблокировочные тормоза |
| VSES/ECAS | Стабильность автомобиля |
| IGN A | Питание зажигания |
| IGN B | Питание зажигания |
| LBEC 1 | Левый шины электрического центра, левые двери, контроллер кузова грузовика, модуль указателей поворота |
| TRL PARK | Габаритные лампы проводки прицепа |
| RR PARK | Правые задние габаритные и боковые маркерные лампы |
| LR PARK | Левые задние габаритные и боковые маркерные лампы |
| PARK LP | Реле габаритных ламп |
| STARTER | Реле стартера |
| INTPARK | Интерьерные лампы |
| STOP LP | Стоп-сигналы |
| TBC BATT | Питание аккумулятора контроллера кузова грузовика |
| SUNROOF | Люк |
| SEO B2 | Лампы для бездорожья |
| 4WS | Вентиль соленоида канистры/питание модуля Quadrasteer |
| RR HVAC | Задний климат-контроль |
| AUX PWR | Вспомогательная розетка — консоль |
| IGN 1 | Реле зажигания |
| PCM 1 | Модуль управления силовой установкой |
| ETC/ECM | Электронное управление дросселем, электронный контроллер тормозов |
| INJ 1 | Катушка зажигания, форсунки – банк 1 |
| INJ 2 | Катушка зажигания, форсунки – банк 2 |
| IGN E | Реле кондиционера, выключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Управление ездой |
| TRL B/U | Задние ходовые лампы проводки прицепа |
| PCM B | Модуль управления силовой установкой, топливный насос |
| F/PMP | Топливный насос (реле) |
| O2A | Кислородные датчики |
| B/U LP | Задние ходовые лампы, система блокировки селектора АКПП |
| RR DEFOG | Задний стеклоочиститель |
| HDLP-HI | Реле ближнего света фар |
| PRIME | Не используется |
| O2B | Кислородные датчики |
| SIR | Система дополнительной инфляции |
| FRT PARK | Передние габаритные лампы, боковые маркерные лампы |
| DRL | Лампы дневного света (реле) |
| SEO IGN | Реле заднего стеклоочистителя |
| TBC IGN1 | Зажигание контроллера кузова грузовика |
| HI HDLP-LT | Ближний свет фары — левая |
| LH HID | Левые лампы высокой интенсивности разряда |
| DRL | Лампы дневного света |
| IPC/DIC | Кластер панели приборов/центр информации водителя |
| HVAC/ECAS | Контроллер климат-контроля |
| CIG LTR | Прикуриватель |
| HI HDLP-RT | Ближний свет фары — правая |
| HDLP-LOW | Реле дальнего света фар |
| A/C COMP | Реле компрессора кондиционера |
| A/C COMP | Компрессор кондиционера |
| RR WPR | Задний стеклоочиститель/омыватель |
| RADIO | Аудиосистема |
| SEO B1 | Центральный шины электрического центра, HomeLink, задние подогреваемые сиденья |
| LO HDLP-LT | Дальний свет фары — левая |
| BTSI | Система блокировки передачи тормозом |
| CRANK | Система запуска |
| LO HDLP-RT | Дальний свет фары — правая |
| FOG LP | Реле противотуманных фар |
| FOG LP | Противотуманные фары |
| HORN | Реле сигнала |
| W/S WASH | Реле насоса омывателя лобового и заднего стекла |
| W/S WASH | Насос омывателя лобового и заднего стекла |
| INFO | OnStar/развлечения задних сидений |
| RADIO AMP | Усилитель радио |
| RH HID | Правая лампа высокой интенсивности разряда |
| HORN | Предохранитель сигнала |
| EAP | Электропривод регулируемых педалей |
| TREC | Модуль полного привода |
| SBA | Дополнительная помощь тормозов |
Блок предохранителей моторного отсека (2006)
*1 — Бензиновый двигатель и топливная рейка #2;
*2 — Бензиновый двигатель и топливная рейка #1;
*3 — Бензиновый двигатель; кислородные датчики;
*4 — Бензиновый двигатель; кислородные датчики;
*5 — Зажигание 1;
*6 — Модуль управления силовой установкой, топливный насос;
*7 — Задний климат-контроль;
*8 — Люк.
Назначение предохранителей и реле в моторном отсеке (2006)
| Название | Назначение |
|---|---|
| GLOW PLUG | Не используется |
| CUST FEED | Питание аксессуаров |
| HYBRID | Не используется |
| STUD #1 | Вспомогательное питание |
| MBEC | Питание центрального шины электрического центра, передние сиденья, правые двери |
| BLOWER | Вентилятор переднего климат-контроля |
| LBEC | Левый шины электрического центра, модули дверей, замки дверей, вспомогательные розетки — задняя зона багажника и панель приборов |
| STUD #2 | Питание аксессуаров/питание тормозов проводки прицепа |
| ABS | Антиблокировочные тормоза |
| VSES/ECAS | Компрессор автоматического контроля уровня (ALC) |
| IGN A | Питание зажигания |
| IGN B | Питание зажигания |
| LBEC 1 | Левый шины электрического центра, левые двери, контроллер кузова грузовика, модуль указателей поворота |
| TRL PARK | Габаритные лампы проводки прицепа |
| RR PARK | Правые задние габаритные и боковые маркерные лампы |
| LR PARK | Левые задние габаритные и боковые маркерные лампы |
| PARK LP | Реле габаритных ламп |
| STRTR | Реле стартера |
| INTPARK | Интерьерные лампы |
| STOP LP | Стоп-сигналы |
| TBC BATT | Питание аккумулятора контроллера кузова грузовика |
| SEO B2 | Лампы для бездорожья |
| 4WS | Вентиль соленоида канистры/питание модуля Quadrasteer |
| AUX PWR | Вспомогательная розетка — консоль |
| PCM 1 | Модуль управления силовой установкой |
| ETC/ECM | Электронное управление дросселем, электронный контроллер тормозов |
| IGN E | Кластер панели приборов, реле кондиционера, выключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Электронное управление подвеской, выхлоп автоматического контроля уровня (ALC) |
| TRL B/U | Задние ходовые лампы проводки прицепа |
| F/PMP | Топливный насос (реле) |
| B/U LP | Задние ходовые лампы, система блокировки селектора АКПП |
| RR DEFOG | Задний стеклоочиститель |
| HDLP-HI | Реле ближнего света фар |
| PRIME | Не используется |
| AIRBAG | Система дополнительной инфляции |
| FRT PARK | Передние габаритные лампы, боковые маркерные лампы |
| DRL | Реле ламп дневного света |
| SEO IGN | Реле заднего стеклоочистителя |
| TBC IGN1 | Зажигание контроллера кузова грузовика |
| HI HDLP-LT | Ближний свет фары водителя |
| LH HID | Левые лампы высокой интенсивности разряда |
| DRL | Лампы дневного света |
| RVC | Регулируемое управление напряжением |
| IPC/DIC | Кластер панели приборов/центр информации водителя |
| HVAC/ECAS | Контроллер климат-контроля |
| CIG LTR | Прикуриватель |
| HI HDLP-RT | Ближний свет фары пассажира |
| HDLP-LOW | Реле дальнего света фар |
| A/C COMP | Реле компрессора кондиционера |
| A/C COMP | Компрессор кондиционера |
| TCMB | Модуль управления трансмиссией |
| RR WPR | Не используется |
| RADIO | Аудиосистема |
| SEO B1 | Центральный шины электрического центра, универсальная система Home Remote, заднее подогреваемое сиденье |
| LO HDLP-LT | Дальний свет фары водителя |
| BTSI | Система блокировки передачи тормозом |
| CRANK | Система запуска |
| LO HDLP-RT | Дальний свет фары пассажира |
| FOG LP | Реле противотуманных фар |
| FOG LP | Противотуманные фары |
| HORN | Реле сигнала |
| W/S WASH | Не используется |
| W/S WASH | Не используется |
| INFO | OnStar/развлечения задних сидений |
| RADIO AMP | Усилитель радио |
| RH HID | Правая лампа высокой интенсивности разряда |
| HORN | Предохранитель сигнала |
| EAP | Электропривод регулируемых педалей |
| TREC | Модуль полного привода (если установлен) |
| SBA | Дополнительная помощь тормозов |
Дополнительный блок предохранителей моторного отсека
Дополнительный блок моторного отсека (2005-2006)
| Предохранители | Назначение |
|---|---|
| COOL/FAN | Вентилятор охлаждения |
| COOL/FAN | Предохранитель реле вентилятора охлаждения |
| COOL/FAN | Предохранитель вентилятора охлаждения |
| Реле | |
| COOL/FAN 1 | Реле 1 вентилятора охлаждения |
| COOL/FAN 3 | Реле 3 вентилятора охлаждения |
| COOL/FAN 2 | Реле 2 вентилятора охлаждения |
