Среднеразмерный кроссовер SUV Chevrolet Blazer доступен с 2019 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Chevrolet Blazer 2019, 2020, 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Blazer 2019-2022

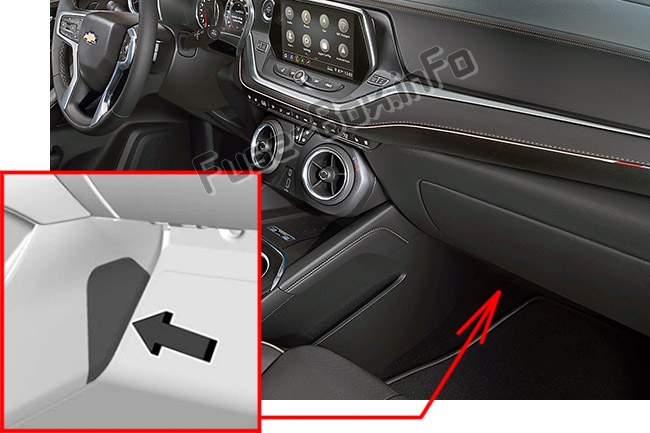

Панель приборов
Блок предохранителей расположен внутри центральной консоли на стороне пассажира, за крышкой.
Моторный отсек
Задний отсек
Блок предохранителей расположен за панелью отделки на стороне водителя в заднем отсеке хранения.
Панель приборов
Назначение предохранителей и реле в панели приборов (2019, 2020, 2021, 2022)
| № | Назначение |
|---|---|
| F1 | Модуль управления кузовом 6 |
| F2 | Диагностическая связь/ Центральный шлюзовой модуль |
| F3 | Электромагнитный замок рулевой колонки |
| F4 | Не используется |
| F5 | Не используется |
| F6 | Отопление, вентиляция и кондиционирование |
| F7 | Модуль управления кузовом 3 |
| F8 | Не используется |
| F9 | Подогрев правого переднего сиденья |
| F10 | Подушка безопасности/Ремни безопасности |
| F11 | Не используется |
| F12 | Усилитель/Модуль подавления шума |
| F13 | Модуль управления кузовом 7 |
| F14 | Подогрев левого переднего сиденья |
| F15 | Не используется |
| F16 | Солнцезащитная крыша |
| F17 | Не используется |
| F18 | Кластер панели приборов |
| F19 | Модуль управления кузовом 1 |
| F20 | Задняя развлекательная система |
| F21 | Модуль управления кузовом 4 |
| F22 | USB для инфотейнмента/Данные/Aux jack |
| F23 | Модуль управления кузовом 2 |
| F24 | USB-зарядное устройство/Беспроводная зарядка |
| F25 | Система помощи при парковке |
| F26 | CIM (Модуль интеграции связи) |
| F27 | Не используется |
| F28 | Отопление, вентиляция и кондиционирование/ Дисплей системы информационных и коммуникационных средств |
| F29 | Радио |
| F30 | Элементы управления регулировкой рулевого колеса |
| F31 | 2019: Передний вентилятор. 2020-2022: Модуль электронного управления тормозами, электрический тормозной усилитель |
| F32 | Инвертор DC AC |
| F33 | Электропривод сиденья водителя |
| F34 | Электропривод сиденья пассажира |
| F35 | Питание аккумулятора IEC 1 |
| F36 | Электроусилитель руля |
| F37 | Задняя развлекательная система/USB-зарядка/Модуль беспроводной зарядки/ Вспомогательная розетка/Прикуриватель |
| F38 | Модуль управления кузовом 8 |
| F39 | Не используется |
| F40 (CB) | Не используется |
| F41 (CB) | Не используется |
| F42 (CB) | Вспомогательная розетка/Прикуриватель |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2019, 2020, 2021, 2022)
| № | Назначение |
|---|---|
| F1 | Насос антиблокировочной системы тормозов |
| F2 | Стартер 1 |
| F3 | Трансформатор DC DC 1 |
| F4 | Не используется |
| F5 | Трансформатор DC DC 2 |
| F6 | Не используется |
| F7 | 2019: Модуль электронного управления тормозами. 2020-2022: Передний вентилятор |
| F8 | Стартер 3 |
| F9 | Не используется |
| F10 | Не используется |
| F11 | Не используется |
| F12 | Передний стеклоочиститель |
| F13 | 2020-2022: Стартер 2 |
| F14 | Не используется |
| F15 | Задний стеклоочиститель |
| F16 | Не используется |
| F17 | Не используется |
| F18 | Не используется |
| F19 | Не используется |
| F20 | Не используется |
| F21 | Не используется |
| F22 | Модуль электронного управления тормозами |
| F23 | Фары парковочные/Прицеп |
| F24 | Правый стоп-сигнал/Поворотник прицепа |
| F25 | 2019-2021: Замок рулевой колонки |
| F26 | Не используется |
| F27 | Левый стоп-сигнал/Поворотник прицепа |
| F28 | Не используется |
| F29 | Не используется |
| F30 | Насос омывателя |
| F31 | 2019-2021: Запасной/Правый ближний свет фары |
| F32 | Левый ближний свет фары |
| F33 | 2019-2021: Заслонка дальнего света фар/ Противотуманные фары 2022: Заслонка дальнего света фар |
| F34 | Сигнал |
| F35 | Не используется |
| F36 | 2019-2021: Правый ближний свет/ Левый дальний свет фары 2022: Правый ближний свет |
| F37 | Запасной/Правый дальний свет фары |
| F38 | 2019-2021: Мотор автоматической регулировки фар |
| F39 | Модуль управления трансмиссией |
| F40 | Левый задний электроцентр шины/DC DC зажигание |
| F41 | Кластер приборов |
| F42 | Отопление, вентиляция и кондиционирование/ Центральный шлюзовой модуль run/crank |
| F43 | Дисплей предупреждающего светового сигнала |
| F44 | Модуль электронного управления тормозами/ Электрический тормозной усилитель/Run/crank |
| F45 | Не используется |
| F46 | Не используется |
| F47 | Не используется |
| F48 | Не используется |
| F49 | Внутреннее зеркало заднего вида |
| F50 | Модуль управления топливной системой/Модуль зоны топливного бака run/ crank |
| F51 | Подогрев рулевого колеса |
| F52 | Муфта кондиционера |
| F53 | 2022: Насос охлаждающей жидкости |
| F54 | 2019-2021: Насос охлаждающей жидкости |
| F55 | Не используется |
| F56 | Не используется |
| F57 | Модуль управления двигателем/lgnition |
| F58 | Модуль управления трансмиссией/ Ignition |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | Не используется |
| F61 | Датчик O2 1/ Аэрозаслонка/ Датчик массового расхода воздуха |
| F62 | Модуль управления двигателем-odd |
| F63 | Датчик O2 2 |
| F64 | Модуль управления двигателем-even |
| F65 | Модуль управления двигателем powertrain 1 |
| F66 | Модуль управления двигателем powertrain 2 |
| F67 | Модуль управления двигателем powertrain 3 |
| F68 | Не используется |
| F69 | Не используется |
| F70 | Не используется |
| F71 | Не используется |
| F72 | Не используется |
| F73 | Не используется |
| F74 | Не используется |
| F75 | Не используется |
| F76 | Не используется |
| F77 | Не используется |
| Реле | |
| K1 | Стартер 1 |
| K2 | Run/Crank |
| K3 | Стартер 3 |
| K4 | Не используется |
| K5 | Не используется |
| K6 | 2019-2021: Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Кондиционер |
| K9 | Не используется |
| K10 | 2019: Не используется. 2020-2022: Стартер 2 |
Задний отсек
Назначение предохранителей и реле в заднем отсеке (2019, 2020, 2021, 2022)
| № | Назначение |
|---|---|
| F1 | Не используется |
| F2 | Аккумулятор прицепа |
| F3 | Не используется |
| F4 | Задний вентилятор |
| F5 | Управление задним приводом 1 |
| F6 | Не используется |
| F7 | Правое окно |
| F8 | Задний стеклоочиститель |
| F9 | Левое окно |
| F10 | Не используется |
| F11 | Реверс прицепа |
| F12 | Не используется |
| F13 | Не используется |
| F14 | Не используется |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | Не используется |
| F19 | Не используется |
| F20 | Дверь бардачка/ Стоп-сигнал прицепа |
| F21 | Не используется |
| F22 | Не используется |
| F23 | Не используется |
| F24 | Не используется |
| F25 | Не используется |
| F26 | Тормоза прицепа |
| F27 | Вентилируемое сиденье водителя/Поясничная поддержка |
| F28 | Пассивный вход/ Пассивный запуск |
| F29 | Не используется |
| F30 | Вентиляция канистры |
| F31 | Не используется |
| F32 | Подогрев зеркал |
| F33 | Не используется |
| F34 | Модуль задней двери |
| F35 | Модуль управления топливной системой/Модуль зоны топливного бака |
| F36 | Вентилируемое сиденье пассажира/ Поясничная поддержка |
| F37 | Не используется |
| F38 | Модуль окна |
| F39 | Задняя дверь |
| F40 | Модуль памяти сиденья |
| F41 | Автоматический датчик занятости |
| F42 | Не используется |
| F43 | Не используется |
| F44 | Не используется |
| F45 | Мотор задней двери |
| F46 | Подогрев задних сидений |
| F47 | Не используется |
| F48 | Не используется |
| F49 | Не используется |
| F50 | Не используется |
| F51 | Не используется |
| F52 | Управление задним приводом 2/ Модуль системы полусактивного демпфирования |
| F53 | Видео |
| F54 | Расчет внешних объектов/ Система предупреждения о слепых зонах |
| F55 | Не используется |
| F56 | Универсальный пульт/ Датчик дождя |
| F57 | Консоль сигнализации/ Система защиты от кражи |
| CB1 | Не используется |
| CB2 | Не используется |
| CB3 | Задняя вспомогательная розетка |
| K1 | Не используется |
