В этой статье мы рассмотрим Chevrolet Camaro шестого поколения, доступный с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Chevrolet Camaro 2016, 2017, 2018, 2019, 2020, 2021 и 2022, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Camaro 2016-2022

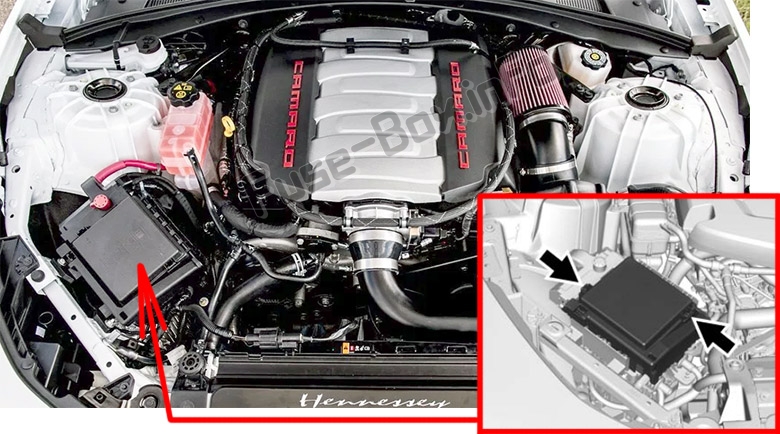

Моторный отсек
Багажный отсек
Блок предохранителей заднего отсека расположен на правой стороне багажника под полом и крышкой.
2016, 2017, 2018
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2016, 2017, 2018)
| № | Назначение |
|---|---|
| F1 | Насос антиблокировочной системы тормозов |
| F2 | Не используется |
| F3 | Электропривод сиденья водителя |
| F4 | Вентилятор охлаждения |
| F5 | Электропривод сиденья пассажира |
| F6 | Не используется |
| F7 | Не используется |
| F8 | Не используется |
| F9 | Не используется |
| F10 | Не используется |
| F11 | Не используется |
| F12 | Стеклоочиститель лобового стекла |
| F13 | Стартер |
| F14 | Вакуумный насос тормозов |
| F15 | Не используется |
| F16 | Подогрев сидений |
| F17 | Окно пассажира |
| F18 | 2016: Не используется. 2017-2018: Модуль управления кузовом 4 |
| F19 | 2016: Не используется. 2017-2018: Модуль подушки безопасности/AOS |
| F20 | 2016: Не используется. 2017-2018: OnStar/Навигация (если оснащено) |
| F21 | Модуль управления кузовом 6 |
| F22 | Клапан антиблокировочной системы тормозов |
| F23 | Не используется |
| F24 | Не используется |
| F25 | Замок рулевой колонки |
| F26 | 2016: Не используется. 2017-2018: Модуль управления кузовом 2 |
| F27 | Не используется |
| F28 | 2016: Не используется. 2017-2018: Модуль управления кузовом 3 |
| F29 | 2016: Не используется. 2017-2018: Модуль управления кузовом 8 |
| F30 | Стеклоочиститель лобового стекла |
| F31 | Правая фара HID |
| F32 | Левая фара HID |
| F33 | Не используется |
| F34 | Сигнал |
| F35 | Не используется |
| F36 | Левый дальний свет |
| F37 | Правый дальний свет |
| F38 | Ручная регулировка фар |
| F39 | Не используется |
| F40 | Задний электрический центр зажигание |
| F41 | Зажигание лампы индикатора неисправности |
| F42 | Зажигание панели приборов кузова |
| F43 | Выхлопной клапан/Активное управление топливом |
| F44 | Зажигание дисплея AOS |
| F45 | Люк в крыше |
| F46 | Модуль управления кузовом 7 |
| F47 | 2016: Не используется. 2017-2018: CGM |
| F48 | Не используется |
| F49 | Подогрев руля |
| F50 | Зажигание модуля управления топливной системой |
| F51 | Выхлопной клапан ptsq |
| F52 | Муфта компрессора кондиционера |
| F53 | Не используется |
| F54 | Насос охлаждающей жидкости |
| F55 | Не используется |
| F56 | Не используется |
| F57 | Зажигание модуля управления двигателем |
| F58 | Зажигание модуля управления трансмиссией |
| F59 | Не используется |
| F60 | Аккумулятор модуля управления трансмиссией |
| F61 | Датчик MAF/датчик O2 |
| F62 | Непарные катушки зажигания |
| F63 | Не-прогулочный O2 |
| F64 | Парные катушки зажигания |
| F65 | Не используется |
| F66 | Модуль управления двигателем 1 |
| F67 | Модуль управления двигателем 2 |
| F68 | Не используется |
| F69 | Не используется |
| F70 | Не используется |
| F71 | Не используется |
| F72 | Не используется |
| F73 | Не используется |
| F74 | Не используется |
| F75 | Не используется |
| F76 | Не используется |
| F77 | Не используется |
| Реле | |
| K1 | Не используется |
| K2 | Запуск/Завод |
| K3 | Не используется |
| K4 | Вакуумный насос |
| K5 | Не используется |
| K6 | Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Управление кондиционером |
| K9 | Не используется |
| K10 | Стартер |
Багажный отсек
Назначение предохранителей в багажном отсеке (2016, 2017, 2018)
| № | Назначение |
|---|---|
| F1 | Задний стеклоочиститель |
| F2 | Передний обогрев, вентиляция и кондиционирование |
| F3 | Электрический стояночный тормоз |
| F4 | 2016: Модуль управления кузовом 8. 2017-2018: Не используется |
| F5 | Не используется |
| F6 | Модуль управления задним приводом |
| F7 | Правое окно 1 |
| F8 | Не используется |
| F9 | Левое окно 1 |
| F10 | Подогрев зеркала 1 |
| F11 | Не используется |
| F12 | Подогрев руля |
| F13 | Не используется |
| F14 | Управление обогревом, вентиляцией и кондиционированием |
| F15 | 2016: Модуль подушки безопасности/AOS. 2017-2018: Не используется |
| F16 | Дисплей |
| F17 | Камера |
| F18 | Не используется |
| F19 | Переднее вентилируемое сиденье 1 |
| F20 | Задние фонари |
| F21 | Не используется |
| F22 | Не используется |
| F23 | Модуль управления кузовом 1 |
| F24 | 2016: Модуль управления кузовом 2. 2017-2018: Не используется |
| F25 | Не используется |
| F26 | 2016: Модуль управления кузовом 3. 2017-2018: Не используется |
| F27 | RGB-подсветка |
| F28 | Батарея пассивного входа/пассивного запуска 1 |
| F29 | Разъем для диагностики |
| F30 | Вентиляция канистры |
| F31 | Модуль памяти сиденья складной верх |
| F32 | Модуль памяти сиденья |
| F33 | Беспроводная зарядка |
| F34 | Аккумулятор модуля управления двигателем |
| F35 | Топливный насос/Модуль управления топливной системой |
| F36 | 2016: CGM. 2017-2018: Не используется |
| F37 | Электрический замок рулевой колонки |
| F38 | Модуль зеркала окна |
| F39 | Задняя крышка |
| F40 | 2016: Модуль управления кузовом 4. 2017-2018: Не используется |
| F41 | Регулировка напряжения аккумулятора |
| F42 | SADS |
| F43 | Не используется |
| F44 | Соленоид складного верха |
| F45 | Усилитель |
| F46 | FPPM 22 |
| F47 | Шунт |
| F48 | Не используется |
| F49 | Руль |
| F50 | Внутреннее заднее-view зеркало |
| F51 | Модуль камеры |
| F52 | Задняя парковочная помощь |
| F53 | Электронная ограниченная дифференциал |
| F54 | Сигнал слепой зоны |
| F55 | Управление радио |
| F56 | Система защиты/Универсальная система дистанционного управления |
| F57 | OnStar/Навигация (экспорт) |
| Реле | |
| K1 | Задний стеклоочиститель |
| K2 | 2016: Не используется. 2017-2018: Топливный насос |
| Автоматические выключатели | |
| CB1 | Не используется |
| CB2 | C1 Сохраненная вспомогательная мощность |
| CB3 | Не используется |
2019, 2020, 2021, 2022
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2019, 2020, 2021, 2022)
| № | Описание |
|---|---|
| F1 | Насос ABS |
| F2 | — |
| F3 | Электропривод сиденья водителя |
| F4 | Вентилятор охлаждения |
| F5 | Электропривод сиденья пассажира |
| F6 | — |
| F7 | — |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | AUX DRL |
| F12 | Передний стеклоочиститель |
| F13 | Стартер |
| F14 | Вакуумный насос тормозов |
| F15 | Модуль автоматической регулировки фар |
| F16 | Передний подогрев сидений |
| F17 | Окно пассажира |
| F18 | Модуль управления кузовом 4 |
| F19 | SDM/AOS |
| F20 | OnStar / Навигация |
| F21 | Модуль управления кузовом 6 |
| F22 | Клапан ABS |
| F23 | — |
| F24 | — |
| F25 | Электрический замок рулевой колонки |
| F26 | Модуль управления кузовом 2 |
| F27 | — |
| F28 | Модуль управления кузовом 3 |
| F29 | Модуль управления кузовом 8 |
| F30 | Стеклоочиститель лобового стекла |
| F31 | Правая светодиодная фара |
| F32 | Левая светодиодная фара |
| F33 | — |
| F34 | Сигнал |
| F35 | Мотор автоматической регулировки фар |
| F36 | Левый дальний свет |
| F37 | Правый дальний свет |
| F38 | — |
| F39 | — |
| F40 | Задний электрический центр/Зажигание |
| F41 | 2019: Панель приборов/Зажигание. 2020-2022: Лампа индикатора неисправности/Зажигание |
| F42 | HVAC/ISRVM/ OSRVM |
| F43 | 2019: Передний выхлопной клапан активного управления топливом. 2020: Модуль управления задним приводом/ICCM 2021-2022: Передний выхлопной клапан активного управления топливом |
| F44 | — |
| F45 | Люк в крыше |
| F46 | Модуль управления кузовом 7 |
| F47 | CGM |
| F48 | Муфта кондиционера |
| F49 | Подогрев руля |
| F50 | Модуль управления топливной системой/Зажигание |
| F51 | Задний выхлопной клапан PTSQ |
| F52 | — |
| F53 | — |
| F54 | Насос охлаждающей жидкости двигателя |
| F55 | Подача топлива |
| F56 | — |
| F57 | Модуль управления двигателем/Зажигание |
| F58 | Модуль управления трансмиссией/Зажигание |
| F59 | — |
| F60 | Аккумулятор модуля управления трансмиссией |
| F61 | Не-прогулочный/Транспортное средство |
| F62 | Катушки зажигания — нечетные |
| F63 | Не-прогулочный/датчик O2 |
| F64 | Катушки зажигания — четные |
| F65 | — |
| F66 | Модуль управления двигателем 1 |
| F67 | Модуль управления двигателем 2 |
| F68-F77 | Запасные предохранители |
| Реле | |
| K1 | — |
| K2 | Запуск/Завод |
| K3 | — |
| K4 | Вакуумный насос |
| K5 | Управление кондиционером |
| K6 | Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Подача топлива |
| K9 | — |
| K10 | Стартер |
Багажный отсек
Назначение предохранителей в багажнике (2019, 2020, 2021, 2022)
| № | Описание |
|---|---|
| F1 | Обогрев заднего стекла |
| F2 | Передний вентилятор |
| F3 | Электрический стояночный тормоз |
| F4 | — |
| F5 | — |
| F6 | Модуль управления задним приводом |
| F7 | Правое окно |
| F8 | — |
| F9 | Левое окно |
| F10 | Подогрев зеркала |
| F11 | — |
| F12 | Подогрев руля |
| F13 | — |
| F14 | Управление HVAC |
| F15 | Запасной |
| F16 | Дисплей |
| F17 | Запасной |
| F18 | — |
| F19 | Переднее вентилируемое сиденье |
| F20 | Запасной |
| F21 | — |
| F22 | — |
| F23 | Модуль управления кузовом |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | RGB-подсветка |
| F28 | Батарея пассивного входа/пассивного запуска |
| F29 | Разъем для диагностики |
| F30 | Вентиляция канистры |
| F31 | Электрический складной верх |
| F32 | Модуль памяти сиденья |
| F33 | Беспроводная зарядка |
| F34 | Аккумулятор модуля управления двигателем |
| F35 | Модуль управления топливной системой V6 |
| F36 | — |
| F37 | Электрический замок рулевой колонки |
| F38 | Заднее боковое зеркало/Электростеклоподъемник |
| F39 | Задняя крышка |
| F40 | — |
| F41 | Регулировка напряжения аккумулятора |
| F42 | SADS |
| F43 | 2019: Не используется. 2020-2022: Модуль управления задним приводом/ICCM |
| F44 | Соленоид складного верха |
| F45 | Усилитель |
| F46 | Модуль управления топливной системой V8 |
| F47 | Шунт |
| F48 | — |
| F49 | Руль |
| F50 | Передний модуль камеры |
| F51 | Модуль камеры |
| F52 | Помощь при парковке |
| F53 | 2019: Модуль управления задним приводом. 2020-2022: Не используется |
| F54 | Сигнал слепой зоны |
| F55 | Радио |
| F56 | — |
| F57 | — |
| Реле | |
| K1 | Обогрев заднего стекла |
| K2 | Модуль управления топливной системой |
| Автоматические выключатели | |
| CB1 | — |
| CB2 | Сохраненная вспомогательная мощность |
| CB3 | — |
