В этой статье мы рассмотрим шестое поколение Chevrolet Corvette (C6), выпускавшееся с 2005 по 2013 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Corvette 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Corvette 2005-2013
Отсек пассажира

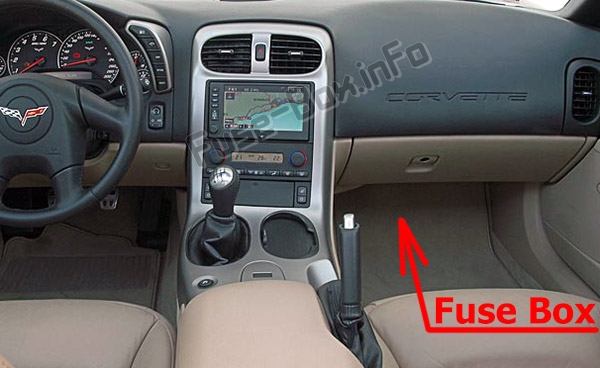

Блок предохранителей отсека пассажира расположен под бардачком, в передней части зоны для ног пассажира (снимите коврик и защитную панель).
Моторный отсек
Блок предохранителей расположен в моторном отсеке (справа).
2005, 2006, 2007, 2008
Отсек пассажира
Назначение предохранителей и реле в отсеке пассажира (2005-2008)
| № | Назначение |
|---|---|
| SPARE FUSE HOLDER | Держатель запасных предохранителей |
| SPARE FUSE HOLDER | Держатель запасных предохранителей |
| SPARE FUSE HOLDER | Держатель запасных предохранителей |
| SPARE FUSE HOLDER | Держатель запасных предохранителей |
| TPA | Актуатор опускания тента |
| ONSTAR | OnStar |
| DRIV DR SW | Переключатель двери водителя |
| TELE SW/MEM SEAT MOD | Переключатель телескопа, модуль памяти сиденья |
| IGN SW/INTR SENS | Переключатель зажигания, датчик вторжения |
| REVERSE LAMP | Лампа заднего хода |
| REVERSE LAMPS | Лампы заднего хода |
| Blank | Не используется |
| STOP LAMP | Стоп-сигнал |
| BTSI SOL/COL LOCK | Блокировка переключения передач тормозом, блокировка колонны |
| BLANK | Не используется |
| RADIO/SBAND/VICS | Радио, S-Band, VICS |
| REAR FOG/ALDL/TOP SW | Задний противотуманный фонарь, диагностический разъем сборочной линии, переключатель складного верха |
| GMLAN DEVICES | Устройства GM LAN |
| ISRVM/ HVAC | Электрическое внутреннее зеркало заднего вида, отопление, вентиляция и кондиционирование |
| CRUISE SW | Переключатель круиз-контроля |
| TONNEAU RELSE | Открытие тента |
| RUN/CRANK | Реле запуска/завода |
| HTD SEAT/WPR RELAYS | Реле обогрева сидений, реле стеклоочистителя |
| ECM | Модуль управления двигателем |
| SDM PSIR SW AIRBAG | Модуль распознавания и диагностики, модуль автоматического распознавания пассажира |
| CLSTR/HUD | Приборная панель, проекционный дисплей |
| HVAC/PWR SND | Отопление, вентиляция/кондиционирование, звуковой сигнализатор |
| SPARE | Запасной |
| DR LCK | Замки дверей |
| CTSY/LAMP | Лампа освещения салона |
| BLANK | Не используется |
| TONNEAU RELSE | Открытие тента |
| TRUNK RELSE | Открытие багажника |
| REAR/ FOG | Задние противотуманные фонари |
| FUEL DR RELSE | Открытие лючка топливного бака |
| BLANK | Не используется |
| BLANK | Не используется |
| CIG LTR | Зажигалка |
| DRVR HTD SEAT | Обогрев сиденья водителя |
| WPR DWELL | Пауза стеклоочистителя |
| BLANK | Не используется |
| AUX PWR | Вспомогательное питание |
| PASS HTD SEAT | Обогрев сиденья пассажира |
| BLANK | Не используется |
| PWR WNDWS/FUEL RELSE | Электростеклоподъемники, открытие лючка топливного бака |
| TRUNK RELSE | Открытие багажника |
| PWR LUMBAR | Пневмоподдержка поясницы |
| BLANK | Не используется |
| PWR SEATS MEMORY SEATS | Электропривод сидений, сиденья с памятью |
| BLANK | Не используется |
| BLANK | Не используется |
| WPR/WASHER | Стеклоочиститель/омыватель лобового стекла |
| BLANK | Не используется |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2005-2008)
| № | Назначение |
|---|---|
| Предохранители | |
| 1 | Модуль управления трансмиссией/Трансмиссия |
| 2 | Сигнал, датчик альтернатора |
| 3 | Антиблокировочная система/Активная подвеска в реальном времени |
| 4 | Стеклоочиститель |
| 5 | Стоп-сигналы/Лампы заднего хода |
| 6 | Датчик кислорода |
| 7 | Основной предохранитель аккумулятора 5 |
| 8 | Габаритные огни |
| 9 | Вход реле силового агрегата/Электронное управление дросселем |
| 10 | Соленоиды механической трансмиссии |
| 11 | Модуль управления двигателем/Модуль управления трансмиссией/Модуль Easy Key |
| 12 | Нечетные форсунки |
| 13 | Активная подвеска в реальном времени |
| 14 | Соленоид продувки адсорбера, датчик массового расхода воздуха |
| 15 | Компрессор кондиционера |
| 16 | Четные форсунки |
| 17 | Омыватель лобового стекла |
| 18 | Омыватель фар |
| 19 | Низкий луч, сторона пассажира |
| 20 | Топливный насос |
| 21 | Низкий луч, сторона водителя |
| 22 | Передний противотуманный фонарь |
| 23 | Высокий луч, сторона пассажира |
| 24 | Высокий луч, сторона водителя |
| Предохранители J-Style | |
| 25 | Вентилятор охлаждения |
| 26 | Основной предохранитель аккумулятора 3 |
| 27 | Система антиблокировочных тормозов |
| 28 | Вентилятор отопления/вентиляции/кондиционирования |
| 29 | Основной предохранитель аккумулятора 2 |
| 30 | Стартер |
| 31 | Аудиоусилитель |
| 32 | Пусто |
| 33 | Основной предохранитель аккумулятора 1 |
| Микрореле | |
| 34 | Сигнал |
| 35 | Компрессор кондиционера |
| 36 | Омыватель лобового стекла |
| 37 | Габаритные, позиционные огни |
| 38 | Передний противотуманный фонарь |
| 39 | Высокий луч |
| 46 | Омыватель фар |
| 55 | Топливный насос |
| Мини-реле | |
| 40 | Задний обогрев стекла |
| 41 | Стеклоочиститель высокий/низкий |
| 42 | Стеклоочиститель работа/аксессуары |
| 43 | Завод |
| 44 | Зажигание силового агрегата 1 |
| 45 | Стеклоочиститель вкл/выкл |
| 47 | Низкий луч |
| Запасные предохранители | |
| 48 | Запасной |
| 49 | Запасной |
| 50 | Запасной |
| 51 | Запасной |
| 52 | Запасной |
| 53 | Запасной |
| 54 | Экстрактор предохранителей |
2009, 2010
Отсек пассажира
Назначение предохранителей и реле в отсеке пассажира (2009, 2010)
| Название | Назначение |
|---|---|
| BCK/UP LAMP | Лампы заднего хода |
| BLANK | Не используется |
| BLANK | Не используется |
| BTSI SOL/STR WHL LCK | Блокировка переключения передач тормозом, блокировка рулевой колонки |
| CLSTR/HUD | Приборная панель, проекционный дисплей |
| CRUISE SWITCH | Переключатель круиз-контроля |
| CTSY/LAMP | Лампа освещения салона |
| DR LCK | Замки дверей |
| DRIV DR SWITCH | Переключатель двери водителя |
| ECM | Модуль управления двигателем (ECM) |
| EXH MDL | Модуль выпуска (Z06 и ZR1), запасной (купе и кабриолет) |
| GM LAN RUN/CRNK | Устройства GM LAN |
| HTD SEAT/WPR RLY | Реле обогрева сидений, реле стеклоочистителя |
| HVAC/PWR SND | Отопление, вентиляция/кондиционирование, звуковой сигнализатор |
| IGN SWTCH/INTR SNSR | Переключатель зажигания, датчик вторжения |
| ISRVM/HVAC | Электрическое внутреннее зеркало заднего вида, отопление, вентиляция, кондиционирование |
| ONSTAR | OnStar |
| RDO/S-BAND/VICS | Радио, S-Band, VICS |
| REAR FOG/ALDL/TOP SWTCH | Задний противотуманный фонарь, диагностический разъем сборочной линии, переключатель складного верха |
| REVERSE LAMPS | Лампы заднего хода |
| RUN CRNK | Реле запуска/завода |
| SDM/AOS SWTCH AIRBAG | Модуль распознавания и диагностики, модуль автоматического распознавания пассажира, подушка безопасности |
| SPARE | Запасной |
| SPARE | Запасной |
| SPARE | Запасной |
| SPARE | Запасной |
| STOP LAMP | Стоп-сигнал |
| SWC DM | Затемнение рулевого колеса |
| TELE SWTCH/MSM | Переключатель телескопа, модуль памяти сиденья |
| TONNEAU RELSE | Открытие тента |
| TPA | Актуатор опускания тента |
| BLANK | Пусто |
| BLANK | Пусто |
| FUEL DR RELSE | Открытие лючка топливного бака |
| REAR/FOG | Задние противотуманные фонари |
| TONNEAU RELSE | Открытие тента |
| TRUNK RELSE | Открытие багажника |
| AUX PWR | Вспомогательное питание |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| DRVR HTD SEAT | Обогрев сиденья водителя |
| LTR | Зажигалка |
| PASS HTD SEAT | Обогрев сиденья пассажира |
| PWR SEATS MSM | Электропривод сидений, модуль памяти сиденья |
| PWR/ WNDWS/TRUNK/FUEL RELSE | Электростеклоподъемники, багажник, открытие лючка топливного бака |
| TRUNK RELSE | Открытие багажника |
| WPR DWELL | Пауза стеклоочистителя |
| WPR/WSW | Стеклоочиститель/омыватель лобового стекла |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2009, 2010)
| № | Назначение |
|---|---|
| Предохранители | |
| 1 | Модуль управления трансмиссией/Трансмиссия |
| 2 | Сигнал, датчик альтернатора |
| 3 | Система антиблокировочных тормозов (ABS)/Активная подвеска в реальном времени |
| 4 | Стеклоочиститель |
| 5 | Стоп-сигналы/Лампы заднего хода |
| 6 | Датчик кислорода |
| 7 | Основной предохранитель аккумулятора 5 |
| 8 | Габаритные огни |
| 9 | Вход реле силового агрегата/Электронное управление дросселем |
| 10 | Соленоиды механической трансмиссии |
| 11 | Система антиблокировочных тормозов |
| 12 | Нечетные форсунки |
| 13 | Электронный контроль подвески (опция) |
| 14 | Соленоид продувки адсорбера, датчик массового расхода воздуха |
| 15 | Компрессор кондиционера |
| 16 | Четные форсунки |
| 17 | Омыватель лобового стекла |
| 18 | Омыватель фар |
| 19 | Низкий луч фары, сторона пассажира |
| 20 | Топливный насос (кроме ZR1) |
| 21 | Низкий луч фары, сторона водителя |
| 22 | Передний противотуманный фонарь |
| 23 | Высокий луч фары, сторона пассажира |
| 24 | Высокий луч фары, сторона водителя |
| 56 | Модуль управления двигателем (ECM)/Модуль управления трансмиссией (TCM)/Модуль Easy Key |
| Предохранители J-Style | |
| 25 | Вентилятор охлаждения |
| 26 | Основной предохранитель аккумулятора 3 |
| 27 | Система антиблокировочных тормозов |
| 28 | Вентилятор отопления/вентиляции/кондиционирования |
| 29 | Основной предохранитель аккумулятора 2 |
| 30 | Стартер |
| 31 | Аудиоусилитель |
| 32 | Насос интеркулера |
| 33 | Основной предохранитель аккумулятора 1 |
| Микрореле | |
| 34 | Сигнал |
| 35 | Компрессор кондиционера |
| 36 | Омыватель лобового стекла |
| 37 | Габаритные огни, противотуманные фары |
| 38 | Передний противотуманный фонарь |
| 39 | Фары ближний свет |
| 46 | Омыватель фар |
| 55 | Топливный насос (кроме ZR1) |
| Мини-реле | |
| 40 | Задний обогрев стекла |
| 41 | Стеклоочиститель высокий/низкий |
| 42 | Стеклоочиститель работа/аксессуары |
| 43 | Завод |
| 44 | Зажигание силового агрегата 1 |
| 45 | Стеклоочиститель вкл/выкл |
| 47 | Фары ближний свет |
| Запасные предохранители | |
| 48 | Запасной |
| 49 | Запасной |
| 50 | Запасной |
| 51 | Запасной |
| 52 | Запасной |
| 53 | Запасной |
| 54 | Экстрактор предохранителей |
2011, 2012, 2013
Отсек пассажира
Назначение предохранителей и реле в отсеке пассажира (2011-2013)
| Название | Назначение |
|---|---|
| BCK/UP LAMP | Лампы заднего хода |
| BLANK | Не используется |
| BLANK | Не используется |
| BTSI SOL/STR WHL LCK | Блокировка переключения передач тормозом, блокировка рулевой колонки |
| CLSTR/HUD | Приборная панель, проекционный дисплей |
| CRUISE SWITCH | Переключатель круиз-контроля |
| CTSY/LAMP | Лампа освещения салона |
| DR LCK | Замки дверей |
| DRIV DR SWITCH | Переключатель двери водителя |
| ECM | Модуль управления двигателем (ECM) |
| EXH MDL | Модуль выпуска (Z06 и ZR1), запасной (купе и кабриолет) |
| FUSE PLR | Экстрактор предохранителей |
| GM LAN RUN/CRNK | Устройства GM LAN |
| HTD SEAT/WPR RLY | Реле обогрева сидений, реле стеклоочистителя |
| HVAC/PWR SND | Отопление, вентиляция/кондиционирование, звуковой сигнализатор |
| IGN SWTCH/INTR SNSR | Переключатель зажигания, датчик вторжения |
| ISRVM/HVAC | Электрическое внутреннее зеркало заднего вида, отопление, вентиляция, кондиционирование |
| ONSTAR | OnStar® (если установлено) |
| RDO/S-BAND/VICS | Радио, S-Band |
| REAR FOG/ALDL/TOP SWTCH | Задний противотуманный фонарь, диагностический разъем сборочной линии, переключатель складного верха |
| REVERSE LAMPS | Лампы заднего хода |
| RUN CRNK | Реле запуска/завода |
| SDM/AOS SWTCH AIRBAG | Модуль распознавания и диагностики, модуль автоматического распознавания пассажира, подушка безопасности |
| SPARE | Запасной |
| SPARE | Запасной |
| SPARE | Запасной |
| SPARE | Запасной |
| STOP LAMP | Стоп-сигнал |
| SWC DM | Затемнение рулевого колеса |
| TELE SWTCH/MSM | Переключатель телескопа, модуль памяти сиденья |
| TONNEAU RELSE | Открытие тента |
| TPA | Актуатор опускания тента |
| BLANK | Пусто |
| BLANK | Пусто |
| FUEL DR RELSE | Открытие лючка топливного бака |
| REAR/FOG | Задние противотуманные фонари |
| TONNEAU RELSE | Открытие тента |
| TRUNK RELSE | Открытие багажника |
| AUX PWR | Вспомогательное питание |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| BLANK | Не используется |
| DRVR HTD SEAT | Обогрев сиденья водителя |
| LTR | Зажигалка |
| PASS HTD SEAT | Обогрев сиденья пассажира |
| PWR SEATS MSM | Электропривод сидений, модуль памяти сиденья |
| PWR/ WNDWS/TRUNK/FUEL RELSE CB | Электростеклоподъемники, багажник, открытие лючка топливного бака, автоматический выключатель |
| TRUNK RELSE | Открытие багажника |
| WPR DWELL | Пауза стеклоочистителя |
| WPR/WSW | Стеклоочиститель/омыватель лобового стекла |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2011-2013)
| № | Назначение |
|---|---|
| Предохранители | |
| 1 | Модуль управления трансмиссией/Трансмиссия |
| 2 | Сигнал, датчик альтернатора |
| 3 | Система антиблокировочных тормозов (ABS)/Активная подвеска в реальном времени |
| 4 | Стеклоочиститель |
| 5 | Стоп-сигналы/Лампы заднего хода |
| 6 | Датчик кислорода |
| 7 | Основной предохранитель аккумулятора 5 |
| 8 | Габаритные огни |
| 9 | Вход реле силового агрегата/Электронное управление дросселем |
| 10 | Соленоиды механической трансмиссии |
| 11 | Система антиблокировочных тормозов |
| 12 | Нечетные форсунки |
| 13 | Электронный контроль подвески (опция) |
| 14 | Соленоид продувки адсорбера, датчик массового расхода воздуха |
| 15 | Компрессор кондиционера |
| 16 | Четные форсунки |
| 17 | Омыватель лобового стекла |
| 18 | Омыватель фар |
| 19 | Низкий луч фары, сторона пассажира |
| 20 | Топливный насос (кроме ZR1) |
| 21 | Низкий луч фары, сторона водителя |
| 22 | Передний противотуманный фонарь |
| 23 | Высокий луч фары, сторона пассажира |
| 24 | Высокий луч фары, сторона водителя |
| 56 | Модуль управления двигателем (ECM)/Модуль управления трансмиссией (TCM)/Модуль Easy Key |
| Предохранители J-Style | |
| 25 | Вентилятор охлаждения |
| 26 | Основной предохранитель аккумулятора 3 |
| 27 | Система антиблокировочных тормозов |
| 28 | Вентилятор отопления/вентиляции/кондиционирования |
| 29 | Основной предохранитель аккумулятора 2 |
| 30 | Стартер |
| 31 | Аудиоусилитель |
| 32 | Насос интеркулера |
| 33 | Основной предохранитель аккумулятора 1 |
| Микрореле | |
| 34 | Сигнал |
| 35 | Компрессор кондиционера |
| 36 | Омыватель лобового стекла |
| 37 | Габаритные огни, противотуманные фары |
| 38 | Передний противотуманный фонарь |
| 39 | Фары дальний свет |
| 46 | Омыватель фар |
| 55 | Топливный насос (кроме ZR1) |
| Мини-реле | |
| 40 | Задний обогрев стекла |
| 41 | Стеклоочиститель высокий/низкий |
| 42 | Стеклоочиститель работа/аксессуары |
| 43 | Завод |
| 44 | Зажигание силового агрегата 1 |
| 45 | Стеклоочиститель вкл/выкл |
| 47 | Фары ближний свет |
| Запасные предохранители | |
| 48 | Запасной |
| 49 | Запасной |
| 50 | Запасной |
| 51 | Запасной |
| 52 | Запасной |
| 53 | Запасной |
| 54 | Экстрактор предохранителей |
