В этой статье мы рассмотрим Chevrolet Express первого поколения, выпускавшийся с 1996 по 2002 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Express 1996, 1997, 1998, 1999, 2000, 2001 и 2002, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Express 1996-2002
Расположение блока предохранителей

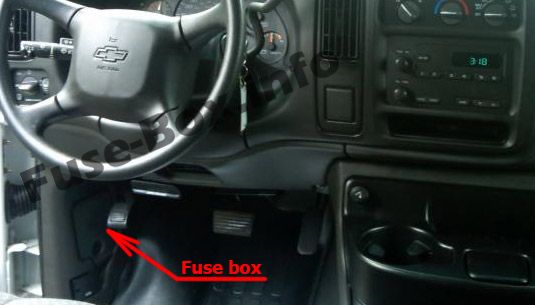

Дверца доступа к блоку предохранителей находится на стороне водителя панели приборов над рычагом открытия капота.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Название предохранителя | Защищаемая цепь |
|---|---|---|
| 1 | STOP | Центральная высокая стоп-сигнальная лампа, стоп-сигналы |
| 2 | HTD MIR | Электрообогреваемые зеркала |
| 3 | CTSY | Вежливые лампы, потолочные/чтения лампы, зеркала для макияжа, электрорегулировка зеркал |
| 4 | GAUGES | Панель приборов, реле DRL, модуль DRL, переключатель фар, подсветка бесключевого доступа, модуль низкого уровня охлаждающей жидкости, модуль CHIME, модуль DRAB |
| 5 | Hazard | Аварийные лампы/модуль CHIME |
| 6 | CRUISE | Круиз-контроль |
| 7 | PWR AUX | Вспомогательная розетка, DLC |
| 8 | Crank | — |
| 9 | PARK LPS | Номерной знак лампа, габаритные огни, стоп-сигналы, передние боковые маркеры, перчаточный ящик пепельница |
| 10 | AIR BAGS | Подушки безопасности |
| 11 | WIPER | Мотор стеклоочистителя, насос омывателя |
| 12 | HTR-A/C | Кондиционер, вентилятор кондиционера, реле высокого вентилятора, обогрев зеркал |
| 13 | CIG LTR | Прикуриватель |
| 14 | ILLUM | Панель приборов кластер, управление HVAC, заднее управление HVAC, переключатели панели приборов, подсветка радио, подсветка переключателей дверей |
| 15 | DRL | Реле дневных ходовых огней |
| 16 | TURN B/U | Передние поворотники, задние поворотники, задние фонари, соленоид BTSI |
| 17 | RADIO- 1 | Радио (зажигание, аксессуары), реле Upfitter Provision |
| 18 | BRAKE | 4WAL PCM, ABS, круиз-контроль |
| 19 | RADIO-B | Радио (аккумулятор), электропривод антенны |
| 20 | TRANS | PRNDL, автоматическая трансмиссия |
| 21 | STRG/SECURITY / SECURITY |
EVO рулевое управление, Passlock |
| 22 | RR DEFOG | Задний стеклоочиститель |
| 23 | Not Used | — |
| 24 | RR HVAC | Задние управления HVAC, реле HIGH, MED, LOW |
| A | PWR ACCY | Центральный замок дверей, шестипозиционное кресло с электроприводом, модуль подсветки бесключевого доступа |
| B | PWR WDO | Электростеклоподъемники |
Он расположен на стороне водителя в моторном отсеке сзади.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| Название | Защищаемая цепь |
|---|---|
| SPARE | Запасной предохранитель |
| A.I.R. | Воздушный насос |
| BLOWER | Передний мотор вентилятора |
| ABS | Модуль электронного контроля тормозов |
| IGN-B | Выключатель зажигания |
| IGN-A | Реле стартера, выключатель зажигания |
| BATT | Блок предохранителей панели приборов |
| LIGHTING | Блок предохранителей панели приборов, переключатель фар |
| RH-HDLP | Правая фара (только для экспорта) |
| LH-HDLP | Левая фара (только для экспорта) |
| RH-HIBM | Правая фара дальнего света (только для экспорта) |
| LH-HIBM | Левая фара дальнего света (только для экспорта) |
| ETC | Электронный контроль дроссельной заслонки |
| RR BLOWER | Задний вспомогательный вентилятор |
| FUEL SOL | Топливный соленоид |
| ENG-I | Нагреваемые датчики O2, датчик массы воздуха, клапан продувки испарительного контейнера, датчик положения коленвала, реле вторичного впрыска воздуха (дизель), датчик воды в топливе (дизель), топливный нагреватель (дизель), реле свечей накала (дизель), соленоид отсечки (дизель) |
| ECM-I | Катушка зажигания, датчик положения коленвала, VCM, топливные форсунки, драйвер катушки |
| IGN-E | Реле муфты кондиционера |
| SPARE | Запасной предохранитель |
| SPARE | Запасной предохранитель |
| SPARE | Запасной предохранитель |
| A/C | Реле муфты кондиционера |
| HORN | Реле клаксона, лампы подкапотного освещения |
| ECM-B | Реле топливного насоса, VCM, PCM, топливный насос и датчик давления масла двигателя |
| SPARE | Запасной предохранитель |
| SPARE | Запасной предохранитель |
| AUX A | Вспомогательные провода |
| AUX B | Вспомогательные провода |
| A/C RELAY | Кондиционер |
| HORN RELAY | Клааксон |
| A.I.R. RELAY | Воздух |
| FUEL PUMP RELAY | Топливный насос |
| STARTER | Стартер |
| RELAY | |
| ABS EXPORT | ABS экспорт |
| RELAY |
