В этой статье мы рассмотрим Chevrolet Lumina второго поколения, выпускавшийся с 1994 по 2001 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Lumina 1995, 1996, 1997, 1998, 1999, 2000 и 2001, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Lumina 1995-2001
Блок предохранителей панели приборов

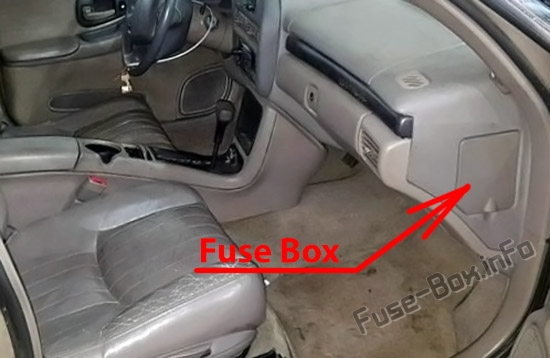

Блок предохранителей расположен за крышкой на стороне пассажира панели приборов.
Блоки предохранителей моторного отсека
В моторном отсеке расположены два блока предохранителей: один на стороне пассажира, другой на стороне водителя.
1995, 1996, 1997
Панель приборов
Назначение предохранителей в блоке панели приборов (1995-1997)
| № | Описание |
|---|---|
| 1 | CIGARETTE LIGHTER — Прикуриватель панели приборов и консоли |
| 2 | Не используется |
| 3 | 1995: Не используется; 1996: DRL MDL; 1997: Не используется |
| 4 | 1995: Не используется; 1996: HVAC #2 — Блок соленоидов управления HVAC; 1997: HVAC — Блок соленоидов управления HVAC, мотор смесителя, модуль DRL, головка управления HVAC, переключатель управления вентилятором |
| 5 | HAZARD FLASHER |
| 6 | 1995: Не используется; 1996: POWER ACCESSORY #2 — Блок управления люком в крыше; 1997: R.H. SPOT LAMP (S.E.O.) |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | I/P ELECTRONICS BATTERY FEED — Модуль звукового сигнала, модуль электронной блокировки тормозов (EBCM), модуль защиты от кражи, радио, ALDL |
| 11 | 1995: AIR BAG #2 — Модуль обнаружения и диагностики (SDM), реле стартера; 1996-1997: STARTER RELAY |
| 12 | ANTI-THEFT/PCM — Модуль защиты от кражи |
| 13 | 1995: Не используется; 1996-1997: ABS — Модуль электронной блокировки тормозов (EBCM), реле ABS |
| 14 | HVAC BLOWER MOTOR — Реле мотора вентилятора |
| 15 | 1995-1996: HVAC #1 — Мотор клапана температуры воздуха, модуль дневных ходовых огней (DRL), блок управления HVAC. Многофункциональный рычаг/переключатель круиз-контроля 1997: L.H. SPOT LAMP (S.E.O.) |
| 16 | 1995-1996: REAR DEFOG — Переключатель заднего дефростера блока управления HVAC; 1997: Не используется |
| 17 | Не используется |
| 18 | Не используется |
| 19 | 1995: POWER ACCESSORY (Power) # 1 — Переключатели замков дверей; 1996-1997: POWER ACCESSORY (Power) # 1 — Переключатели замков дверей, лампа освещения багажника, переключатель внешнего зеркала |
| 20 | 1995: Не используется; 1996-1997: POWER ACCESSORY #2 (Sunroof) Блок управления люком в крыше |
| 21 | 1995: AIR BAG #1 — Модуль обнаружения и диагностики (SDM); 1996-1997: AIR BAG — Система подушек безопасности |
| 22 | 1995-1996: Не используется; 1997: CRUISE CONTROL — Переключатель отключения круиз-контроля |
| 23 | STOPLAMPS — Переключатель TCC/тормоза |
| 24 | 1995: HVAC #2 — Блок управления HVAC, блок соленоидов; 1996: CRUISE CONTROL; 1997: Не используется |
| 25 | 1995-1996: Не используется; 1997: ENGLISH/METRIC (S.E.O.) |
| 26 | Не используется |
| 27 | Не используется |
| 28 | CTSY LAMPS — Зеркала салона, реле дефростера (1995, 1996), лампа отсека панели приборов, лампы освещения салона и чтения, подсвеченное внутреннее зеркало заднего вида, потолочная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — Реле указателей поворота |
| 31 | Не используется |
| 32 | POWER LOCKS — Реле замков дверей, приемник бесключевого доступа |
| 33 | 1995: ABS — Модуль электронной блокировки тормозов (EBCM), реле ABS; 1996: Не используется; 1997: DRL MODULE |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | 1995-1996: Не используется; 1997: REAR DEFOG — Переключатель заднего дефростера блока управления HVAC |
| 38 | 1995: RADIO — Радио; 1996-1997: RADIO — Радио, переключатели радио на руле, Power Drop |
| 39 | I/P ELECTRONICS IGNITION FEED — Переключатель фар, переключатель отключения круиз-контроля (1995, 1996), модуль обнаружения и диагностики (1995, 1996), переключатель TCC/тормоза, кластер приборов, модуль звукового сигнала, приемник бесключевого доступа, переключатель BTSI |
| 40 | Не используется |
| 41 | 1995-1996: Не используется; 1997: POWER DROP |
| 42 | 1995-1996: Не используется; 1997: ENHANCED EVAP, SOLENOID |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Не используется |
| Автоматический выключатель | |
| A | Не используется |
| B | Не используется |
| C | Электростеклоподъемники |
| D | Электропривод сидений |
| E | Не используется |
Блок предохранителей моторного отсека №1 (сторона водителя)
Назначение предохранителей в блоке моторного отсека №1 (1995-1997)
| № | Название | Описание |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | FAN#3 или FOG LPS | 1995-1996: Противотуманные фары; 1997: Реле FAN CONT #3 |
| 5 | PARK LPS | Переключатель фар |
| 6 | HORN | Реле клаксона, лампа моторного отсека |
| 7 | ABS | 1995: Не используется; 1996-1997: Система антиблокировки тормозов |
| 8 | Не используется | |
| 9 | VAR P/S | 1996: EVO Steering; 1997: Не используется |
| 10 | IGN SW2 | 1995-1996: Блок I/P Rise: PWR WDO и автоматический выключатель D; Электроцентр под капотом на стороне пассажира: предохранители TCC и ENG EMIS; 1997: Не используется |
| 11 | IGN SW1 | 1995-1996: Блок предохранителей I/P: предохранители Radio, Wiper, HVAC, ABS и Turn Signal; Электроцентр под капотом на стороне пассажира: предохранители F/IJN, ECM IGN и ELEK IGN; 1997: Блок предохранителей I/P: предохранители Radio, Wiper, HVAC, ABS и Turn Signal PWR WDO и автоматический выключатель D; Электроцентр под капотом на стороне пассажира: предохранители F/IJN, ECM IGN, TCC, ENG EMIS и ELEK IGN |
| 12 | HD LPS | Автоматический выключатель к переключателю фар |
| 13 | ABS | Реле ABS |
| Реле | ||
| 14 | ABS | Система антиблокировки тормозов |
| 15 | FAN CONT #3 или FOG LPS | 1995: Противотуманные фары; 1996: Не используется; 1997: Вторичный вентилятор охлаждения (сторона пассажира) |
| 16 | HORN | Клапан |
Блок предохранителей моторного отсека №2 (сторона пассажира)
Назначение предохранителей в блоке моторного отсека №2 (1995-1997)
| № | Название | Описание |
|---|---|---|
| 1 | A.I.R. PMP | 1995: Не используется; 1996: Реле A.I.R.; 1997: Не используется |
| 2 | R/CMPT REL | Дистанционный выпуск багажника, задние фонари (1996, 1997) |
| 3 | PCM BAT или ECM BAT | 1995: Модуль управления силовой установкой (PCM), топливный насос/датчик давления масла, реле топливного насоса, реле Fan Cont #1; 1996-1997: Модуль управления силовой установкой (PCM), топливный насос, реле топливного насоса, реле Fan Cont #l и #2 |
| 4 | TCC | 1995: Автоматическая трансмиссия, переключатель диапазона трансмиссии (только VIN M); 1996-1997: Не используется |
| 5 | A/C CONT или ENG EMIS | 1995: Генератор, цифровой клапан рециркуляции отработавших газов (DEGR), соленоид клапана очистки канала испарения (EVAP), нагреваемый датчик кислорода, реле Fan Cont #2, реле A/C CMPR (только VIN M); 1996-1997: Реле A/C CMPR (только VIN M) |
| 6 | CRUISE или TRANS или TCC | 1995: Модуль круиз-контроля, реле A/C CMPR (только VIN X); 1996-1997: Автоматическая трансмиссия, переключатель диапазона трансмиссии (только VIN M) |
| 7 | F/INJN | 1995: Форсунки топлива, высокоразрешающий датчик положения коленвала 24X, датчик положения распредвала; 1996-1997: Форсунки топлива |
| 8 | PCM IGN или ECM IGN | 1995: Модуль управления силовой установкой (PCM), датчик массового расхода воздуха (MAF) (только VIN X); 1996-1997: Модуль управления силовой установкой (PCM), датчик массового расхода воздуха (MAF) (только VIN X), EGR, CCP, датчик кислорода, переключатель вакуумного канала, реле Fan #2 (1996) |
| 9 | ELEK IGN | Модуль управления электронной зажиганием (EI) |
| 10 | Блок предохранителей I/P | |
| 11 | 1995-1996: Реле FAN CONT #1; 1997: Не используется |
|
| 12 | 1995-1996: Электроцентр под капотом на стороне пассажира и блоки предохранителей I/P: предохранители 5, 14, 23 и 32; 1997: Электроцентр под капотом на стороне пассажира, реле F/PMP, вентиляторы охлаждения #1 и #2, реле зажигания, переключатель P/N |
|
| 13 | 1995-1996: Реле FAN CONT #2 и блок предохранителей I/P: предохранитель 16, автоматический выключатель сидений D; 1997: Реле FAN CONT#1 |
|
| Реле | ||
| 14 | FUEL PUMP | TOPLIVO NASOS |
| 15 | A/C CMPR | KONDICIONER KOMPRESSOR |
| 16 | FAN CONT #2 | Вторичный вентилятор охлаждения (сторона пассажира) |
| 17 | FAN CONT #1 | Основной вентилятор охлаждения (сторона водителя) |
| 18 | 1995: Не используется; 1996-1997: Реле зажигания |
1998, 1999, 2000, 2001
Панель приборов
Назначение предохранителей в блоке панели приборов (1998-2001)
| № | Описание |
|---|---|
| 1 | Cigar Lighter — Прикуриватель панели приборов и консоли |
| 2 | Не используется |
| 3 | Не используется |
| 4 | HVAC — Блок соленоидов управления HVAC, мотор смесителя, модуль DRL, головка управления HVAC, реле дефростера, (S.E.O.) цифровой спидометр |
| 5 | Hazard Flasher |
| 6 | RH Spot Lamp (S.E.O.) |
| 7 | Starter Relay |
| 8 | Не используется |
| 9 | Не используется |
| 10 | I/P Electronics Battery — Модуль звукового сигнала, модуль электронной блокировки тормозов (EBCM), модуль защиты от кражи, радио, DLC |
| 11 | Power Accessory #2 — Блок управления люком в крыше, (S.E.O.) питание аксессуаров |
| 12 | Anti-Theft/PCM — Модуль защиты от кражи, модуль управления силовой установкой, (PCM) реле системы зажигания |
| 13 | ABS — Модуль электронной блокировки тормозов (EBCM), реле ABS |
| 14 | HVAC Blower Motor — Реле мотора вентилятора |
| 15 | LH Spot Lamp (S.E.O.) |
| 16 | Steering Wheel Control #1 — Подсветка радиоуправления на руле |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Power Accessory #1 — Переключатели замков дверей, лампа освещения багажника, переключатель внешнего зеркала, (S.E.O.) лампа заднего отсека экстренного транспорта или лампы боковых панелей |
| 20 | Steering Wheel Control #2 — Радиоуправление на руле |
| 21 | Air Bag — Система подушек безопасности |
| 22 | Cruise Control — Переключатель отключения круиз-контроля, модуль круиз-контроля, переключатели круиз-контроля указателей поворота |
| 23 | Stoplamps — Переключатель стоп-сигналов (тормоз) |
| 24 | Не используется |
| 25 | English/Metric (S.E.O.) |
| 26 | Не используется |
| 27 | Не используется |
| 28 | CTSY Lamps — Зеркала салона, лампа отсека панели приборов, подсвеченное внутреннее зеркало заднего вида, потолочная лампа |
| 29 | Wiper — Переключатель стеклоочистителя |
| 30 | Turn Signal — Реле указателей поворота |
| 31 | Не используется |
| 32 | Power Locks — Реле замков дверей, приемник дистанционного бесключевого доступа |
| 33 | DRL MDL — Модуль дневных ходовых огней, (S.E.O.) переключатель аксессуаров |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Rear Defog — Реле переключателя заднего дефростера |
| 38 | Radio, Power Drop |
| 39 | I/P Electronics Ignition Feed — Переключатель фар, кластер приборов, модуль звукового сигнала, приемник бесключевого доступа, переключатель стоп-сигналов (TCC и BTSI) (S.E.O.) переключатель аксессуаров |
| 40 | Не используется |
| 41 | Power Drop |
| 42 | Evap. Sol. — Соленоид клапана вентиляции канала испарения (EVAP) |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Не используется |
| Автоматические выключатели | |
| A | Не используется |
| B | Не используется |
| C | Электростеклоподъемники |
| D | Электропривод сидений |
| E | Не используется |
Блок предохранителей моторного отсека №1 (сторона водителя)
Назначение предохранителей в блоке моторного отсека №1 (1998-2001)
| № | Название | Описание |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | FAN #3 | Реле FAN #3 |
| 5 | PARK LPS | Переключатель фар |
| 6 | HORN | Реле клаксона |
| 7 | ABS | Система антиблокировки тормозов |
| 8 | Не используется | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Автоматический выключатель C, реле стартера, Str Whl Control # 2, Power Accessory #2 и реле защиты от кражи | |
| 12 | HD LPS — Автоматический выключатель к переключателю фар | |
| 13 | ABS — Реле ABS | |
| Реле | ||
| 14 | ABS — Система антиблокировки тормозов | |
| 15 | FAN #3 — Вторичный вентилятор охлаждения (сторона пассажира) | |
| 16 | HORN |
Блок предохранителей моторного отсека №2 (сторона пассажира)
Назначение предохранителей в блоке моторного отсека №2 (1998-2001)
| № | Название | Описание |
|---|---|---|
| 1 | Не используется | |
| 2 | R/CMPT REL | Дистанционный выпуск багажника, задние фонари, приемник дистанционного замка дверей |
| 3 | PCM BAT | Модуль управления силовой установкой (PCM), реле топливного насоса, реле Fan Cont #1 и #2 |
| 4 | Не используется | |
| 5 | A/C CONT | Реле компрессора кондиционера |
| 6 | TRANS | Автоматическая трансмиссия |
| 7 | F/INJN | Форсунки топлива |
| 8 | PCM IGN | Датчик массового расхода воздуха (MAF), нагреваемые датчики кислорода #1 и #2, соленоид клапана очистки канала испарения (EVAP) |
| 9 | ELEK IGN | Модуль управления электронной зажиганием (EI) |
| 10 | Блок предохранителей I/P | |
| 11 | Не используется | |
| 12 | Электроцентр под капотом на стороне пассажира, реле системы зажигания, предохранитель R/Cmpt Rel, предохранитель PCM Bat | |
| 13 | Реле Fan Cont #1 | |
| Реле | ||
| 14 | Топливный насос | |
| 15 | Компрессор кондиционера | |
| 16 | Fan Cont #2 — Вторичный вентилятор охлаждения (сторона пассажира) | |
| 17 | Fan Cont #1 — Основной вентилятор охлаждения (сторона водителя) | |
| 18 | Система зажигания |
