В этой статье мы рассматриваем Chevrolet Malibu пятого поколения, выпускавшийся с 1997 по 2003 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Malibu 1997, 1998, 1999, 2000, 2001, 2002 и 2003, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Malibu 1997-2003
Расположение блока предохранителей

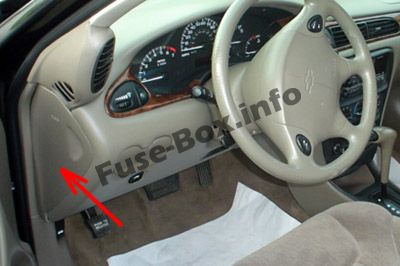

Он расположен на стороне водителя панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в блоке панели приборов №1
| Предохранитель | Назначение |
|---|---|
| A | 1997-2000: Радио 2001-2003: Не используется |
| B | Стеклоочистители |
| C | Открытие багажника и дистанционное управление замками |
| D | Поворотники |
| E | Электропривод зеркал |
| F | Подушка безопасности |
| G | Модуль управления функциями кузова |
| H | Модуль управления силовой установкой |
| J | Центральный замок |
| K | Модуль управления функциями кузова, Панель приборов |
| CIRCUIT BRKR PWR SEATS | Электропривод сидений |
| MICRO RELAY DR UNLOC | Центральный замок |
| MICRO RELAY DR LOCK | Центральный замок |
| MICRO RELAY DRIVERS DR UNLOCK | 1997: Не используется 1998-2003: Центральный замок |
| STOP LPS | Стоп-сигналы |
| HAZARD LPS | Аварийные сигналы |
| IPC/HVAC BATT | Панель приборов, Система климат-контроля |
Расположение блока предохранителей
Он расположен на стороне пассажира панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в блоке панели приборов №2
| Предохранитель | Назначение |
|---|---|
| A | Подсветка панели приборов, Регулятор яркости (диммер) |
| B | Переключатели круиз-контроля |
| C | Система климат-контроля |
| D | Круиз-контроль |
| E | Противотуманные фары |
| F | Салонное освещение, Модуль управления функциями кузова |
| G | Радио |
| H | Люк в крыше |
| CIRCUIT BRKR PWR WNDWS | Электростеклоподъемники |
| MICRO RELAY FOG LPS | Противотуманные фары |
Расположение блока предохранителей
Он расположен в моторном отсеке, рядом с воздушным фильтром.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Назначение |
|---|---|
| Макси-предохранители | |
| 1 | Замок зажигания |
| 2 | 1997-1999: Левый электрический центр — Электропривод сидений, Электропривод зеркал, Центральный замок, Открытие багажника и дистанционное управление замками 2000-2003: Правый электрический центр — Противотуманные фары, Радио, Модуль управления функциями кузова, Салонное освещение |
| 3 | 1997-1999: Левый электрический центр — Стоп-сигналы, Аварийные сигналы, Модуль управления функциями кузова, Панель приборов, Система климат-контроля 2000-2003: Левый электрический центр — Стоп-сигналы, Аварийные сигналы, Модуль управления функциями кузова, Панель приборов, Система климат-контроля |
| 4 | 1997-1999: Правый электрический центр — Противотуманные фары, Радио, Модуль управления функциями кузова, Салонное освещение 2000-2003: Антиблокировочная система тормозов |
| 5 | Замок зажигания |
| 6 | Не используется / A.I.R. |
| 7 | 1997-1999: Антиблокировочная система тормозов 2000-2003: Левый электрический центр — Электропривод сидений, Электропривод зеркал, Центральный замок, Открытие багажника и дистанционное управление замками |
| 8 | 1997-1999: Вентиляторы охлаждения 2000-2003: Вентилятор охлаждения №1 |
| Мини-реле | |
| 9 | Задний стеклоочиститель |
| 10 | Не используется / A.I.R. |
| 11 | Не используется |
| 12 | Вентилятор охлаждения №1 |
| 13 | Вентилятор системы HVAC (климат-контроль) |
| 14 | Вентилятор охлаждения №2 |
| 15 | Вентилятор охлаждения |
| Микро-реле | |
| 16 | Компрессор кондиционера |
| 17 | Не используется |
| 18 | Топливный насос |
| 19 | Автоматическое управление освещением |
| 20 | Автоматическое управление освещением |
| 21 | Гудок |
| 22 | Дневные ходовые огни (DRL) |
| Мини-предохранители | |
| 23 | Держатель запасного предохранителя |
| 24 | Держатель запасного предохранителя |
| 25 | Держатель запасного предохранителя |
| 26 | Держатель запасного предохранителя |
| 27 | Держатель запасного предохранителя |
| 28 | Держатель запасного предохранителя |
| 29 | Держатель запасного предохранителя |
| 30 | Держатель запасного предохранителя |
| 31 | Держатель запасного предохранителя |
| 32 | Держатель запасного предохранителя |
| 33 | Задний стеклоочиститель |
| 34 | Розетки вспомогательного питания, Прикуриватель |
| 35 | 1997-1999: Антиблокировочная система тормозов 2000-2003: Генератор |
| 36 | 1997-1999: Антиблокировочная система тормозов 2000-2003: Не используется |
| 37 | Компрессор кондиционера, Модуль управления функциями кузова |
| 38 | Автоматическая трансмиссия |
| 39 | Модуль управления силовой установкой, Зажигание |
| 40 | Антиблокировочная система тормозов (ABS) |
| 41 | Система зажигания |
| 42 | Задние габаритные огни, Блокировка переключения трансмиссии тормозом |
| 43 | Гудок |
| 44 | PCM |
| 45 | Габаритные огни |
| 46 | 1997-2000: Задний стеклоочиститель, Дневные ходовые огни, Система климат-контроля 2001-2003: Система климат-контроля |
| 47 | 1997-2000: Модуль управления силовой установкой, Рециркуляция отработавших газов, Нагреваемый датчик O2 2001-2003: Клапан продувки адсорбера, Модуль управления силовой установкой, Рециркуляция отработавших газов, Нагреваемый датчик O2 |
| 48 | Топливный насос, Форсунки |
| 49 | 1997-1999: Генератор 2000-2003: Не используется |
| 50 | Правая фара |
| 51 | Левая фара |
| 52 | Вентилятор охлаждения |
| 53 | Вентилятор системы HVAC (климат-контроль) |
| 54 | Не используется |
| 55 | 2000-2003: Масса вентилятора охлаждения №2 |
| 56 | Экстрактор предохранителей |
| 57 | 1997-1999: Точка тестирования тахометра для диагностики 2000-2003: Не используется |
