В этой статье мы рассматриваем Chevrolet Monte Carlo пятого поколения, выпускавшийся с 1995 по 1999 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Monte Carlo 1995, 1996, 1997, 1998 и 1999, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Monte Carlo 1995-1999
Панель приборов

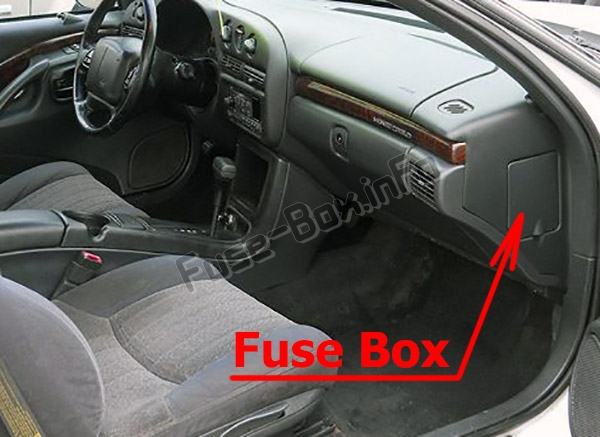

Блок предохранителей расположен на стороне пассажира в панели приборов, за крышкой.
Отсек двигателя
В моторном отсеке расположены два блока, один на стороне пассажира, другой на стороне водителя.
1995
Панель приборов
Назначение предохранителей в панели приборов (1995)
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Прикуриватель на панели приборов и в консоли |
| 5 | HAZARD FLASHER — Аварийная сигнализация |
| 10 | I/P ELECTRONICS BATTERY FEED — Модуль звукового сигнала, Модуль электронного управления тормозами (EBCM), Модуль защиты от кражи, Радио |
| 11 | AIR BAG #2 — Модуль обнаружения и диагностики (SDM), Реле стартера |
| 12 | ANTI-THEFT — Модуль защиты от кражи |
| 14 | HVAC BLOWER MOTOR — Реле мотор вентилятора отопителя |
| 15 | HVAC #1 — Мотор клапана температуры воздуха, Модуль дневных ходовых огней (с DRL), Блок управления HVAC, Многофункциональный рычаг Переключатель круиз-контроля |
| 16 | REAR DEFOG — Блок управления HVAC Переключатель заднего стеклоочистителя |
| 19 | ER ACCESSORY #1 — Переключатели дверных замков |
| 21 | AIR BAG #1 — Модуль обнаружения и диагностики (SDM) |
| 23 | STOPLAMPS — Переключатель TCC/тормоза |
| 24 | HVAC #2 — Блок управления HVAC, Коробка соленоидов |
| 28 | CTSY LAMPS — Зеркала заднего вида, Реле стеклоочистителя, Лампа отделения панели приборов, Лампа багажника, Лампы освещения салона и чтения, Подсвечиваемое зеркало заднего вида, Потолочная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — Реле указателя поворота |
| 32 | POWER LOCKS — Реле дверных замков, Приемник бесключевого доступа |
| 33 | ABS — Модуль электронного управления тормозами (EBCM), Реле ABS |
| 38 | RADIO — Радио |
| 39 | I/P ELECTRONICS IGNITION FEED — Переключатель фар, Переключатель отключения круиз-контроля, Модуль обнаружения и диагностики (SDM), Переключатель TCC/тормоза, Панель приборов, Модуль звукового сигнала, Приемник бесключевого доступа, Модуль дневных ходовых огней (с DRL) |
| Автоматические выключатели | |
| C | Электростеклоподъемники |
| D | Электропривод сидений |
Блок предохранителей моторного отсека №1 (сторона пассажира)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (1995)
| Название/№ | Описание |
|---|---|
| R/CMPT REL | Удаленное открытие багажника |
| ECM BAT | Модуль управления силовой установкой (PCM), Топливный насос/переключатель давления масла, Реле топливного насоса, Реле управления вентилятором №1 |
| TCC | Автоматическая трансмиссия, Переключатель диапазона трансмиссии (только VIN M) |
| ENG EMIS | Генератор, Цифровой клапан рециркуляции отработавших газов (DEGR), Соленоид клапана очистки канистры испарений (EVAP), Нагреваемый датчик кислорода, Реле управления вентилятором №2, Реле компрессора A/C (только VIN M) |
| CRUISE | Модуль круиз-контроля, Реле компрессора A/C (только VIN X) |
| F/INJN | Форсунки топлива, Датчик положения коленвала 24X высокого разрешения, Датчик положения распредвала |
| ECM IGN | Модуль управления силовой установкой (PCM), Датчик массового расхода воздуха (MAF) (только VIN X) |
| ELEK IGN | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей панели приборов |
| 11 | Реле FAN CONT №1 |
| 12 | Электроцентр под капотом на стороне пассажира и блоки предохранителей панели приборов: Предохранители 5, 14, 23 и 32 |
| 13 | Реле FAN CONT №2 и блок предохранителей панели приборов: Предохранитель 16, Автоматический выключатель сидений «D» |
| 14 | FUEL PUMP — Топливный насос |
| 15 | A/C CMPR — Компрессор A/C |
| 16 | FAN CONT №2 — Вторичный охлаждающий вентилятор (сторона пассажира) |
| 17 | FAN CONT №1 — Основной охлаждающий вентилятор (сторона водителя) |
| 18 | Не используется |
Блок предохранителей моторного отсека №2 (сторона водителя)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2 (1995)
| Название/№ | Назначение |
|---|---|
| FOG LPS | Противотуманные фары |
| PARK LPS | Переключатель фар |
| HORN | Реле клаксона, Лампа подкапотного освещения |
| VAR P/S | Рулевое управление EVO |
| 10 | IGN SW2 — Блок предохранителей VP: PWR WDO и автоматический выключатель «D»; Электроцентр под капотом на стороне пассажира: Предохранители TCC и ENG EMIS |
| 11 | IGN SW1 — Блок предохранителей VP: Предохранители радио, стеклоочистителя, HVAC, ABS и указателя поворота; Электроцентр под капотом на стороне пассажира: Предохранители F/IJN, ECM IGN и ELEK IGN |
| 12 | HD LPS — Автоматический выключатель к переключателю фар |
| 13 | ABS — Реле ABS |
| Реле | |
| 14 | ABS — Антиблокировочная система тормозов |
| 15 | FOG LPS — Противотуманные фары |
| 16 | HORN — Клааксон |
1996
Панель приборов
Назначение предохранителей в панели приборов (1996)
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Прикуриватель на панели приборов и в консоли |
| 3 | DRL MDL — Модуль дневных ходовых огней |
| 4 | HVAC #2 — Блок управления HVAC, Коробка соленоидов |
| 5 | HAZARD FLASHER — Аварийная сигнализация |
| 6 | POWER ACCESSORY #2 — Блок управления люком в крыше |
| 10 | I/P ELECTRONICS BATTERY FEED — Модуль звукового сигнала, Модуль электронного управления тормозами (EBCM), Модуль защиты от кражи, Радио |
| 11 | STARTER RELAY — Реле стартера |
| 12 | ANTI-THEFT — Модуль защиты от кражи |
| 13 | ABS — Модуль электронного управления тормозами (EBCM), Реле ABS |
| 14 | HVAC BLOWER MOTOR — Реле мотор вентилятора отопителя |
| 15 | HVAC #1 — Мотор клапана температуры воздуха, Модуль дневных ходовых огней (с DRL), Блок управления HVAC, Многофункциональный рычаг Переключатель круиз-контроля |
| 16 | REAR DEFOG — Блок управления HVAC Переключатель заднего стеклоочистителя |
| 19 | POWER ACCESSORY #1 — Лампа багажника, Переключатели дверных замков, Переключатель бокового зеркала |
| 21 | AIR BAG — Система подушек безопасности |
| 23 | STOPLAMPS — Переключатель TCC/тормоза |
| 24 | CRUISE CONTROL — Круиз-контроль |
| 28 | CTSY LAMPS — Зеркала заднего вида, Реле стеклоочистителя, Лампа отделения панели приборов, Лампы освещения салона и чтения, Подсвечиваемое зеркало заднего вида, Потолочная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — Реле указателя поворота |
| 32 | POWER LOCKS — Реле дверных замков, Приемник бесключевого доступа |
| 38 | RADIO — Радио, Переключатели радио на руле |
| 39 | I/P ELECTRONICS IGNITION FEED — Переключатель фар, Переключатель отключения круиз-контроля, Модуль обнаружения и диагностики (SDM), Переключатель TCC/тормоза, Панель приборов, Модуль звукового сигнала, Приемник бесключевого доступа |
| Автоматический выключатель | |
| C | Электростеклоподъемники |
| D | Электропривод сидений |
Блок предохранителей моторного отсека №1 (сторона пассажира)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (1996)
| Название/№ | Описание |
|---|---|
| A.I.R. PMP | Реле A.I.R. |
| R/CMPT REL | Удаленное открытие багажника, Задние фонари заднего хода |
| ECM BAT | Модуль управления силовой установкой (PCM), Топливный насос, Реле топливного насоса, Реле управления вентилятором №1 |
| A/C CONT | Реле компрессора A/C (только VIN M) |
| TCC | Автоматическая трансмиссия, Переключатель диапазона трансмиссии (только VIN M) |
| F/INJN | Форсунки топлива |
| ECM IGN | Модуль управления силовой установкой (PCM), Датчик массового расхода воздуха (MAF) (только VIN X), EGR, CCP, Датчик кислорода, Переключатель вакуумной канистры, Реле вентилятора №2 |
| ELEK IGN | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей панели приборов |
| 11 | Реле FAN CONT №1 |
| 12 | Электроцентр под капотом на стороне пассажира и блоки предохранителей панели приборов: Предохранители 5, 14, 23 и 32 |
| 13 | Реле FAN CONT №2 и блок предохранителей панели приборов: Предохранитель 16, Автоматический выключатель сидений «D» |
| Реле | |
| 14 | FUEL PUMP — Топливный насос |
| 15 | A/C CMPR — Компрессор A/C |
| 16 | FAN CONT №2 — Вторичный охлаждающий вентилятор (сторона пассажира) |
| 17 | FAN CONT №1 — Основной охлаждающий вентилятор (сторона водителя) |
| 18 | Реле зажигания |
Блок предохранителей моторного отсека №2 (сторона водителя)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2 (1996)
| Название/№ | Назначение |
|---|---|
| FOG LPS | Противотуманные фары |
| PARK LPS | Переключатель фар |
| HORN | Реле клаксона, Лампа подкапотного освещения |
| VAR P/S | Рулевое управление |
| ABS | Антиблокировочная система тормозов |
| 10 | IGN SW2 — Блок предохранителей VP: PWR WDO и автоматический выключатель «D»; Электроцентр под капотом на стороне пассажира: Предохранители TCC и ENG EMIS |
| 11 | IGN SW1 — Блок предохранителей VP: Предохранители радио, стеклоочистителя, HVAC, ABS и указателя поворота; Электроцентр под капотом на стороне пассажира: Предохранители F/IJN, ECM IGN и ELEK IGN |
| 12 | HD LPS — Автоматический выключатель к переключателю фар |
| 13 | ABS — Реле ABS |
| Реле | |
| 14 | ABS — Антиблокировочная система тормозов |
| 16 | HORN — Клааксон |
1997
Панель приборов
Назначение предохранителей в панели приборов (1997)
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Прикуриватель на панели приборов и в консоли |
| 4 | WAC — Блок управления WAC Коробка соленоидов, Смешивающий мотор, Модуль DRL, Головка управления HVAC, Переключатель управления вентилятором |
| 5 | HAZARD FLASHER — Аварийная сигнализация |
| 6 | R.H. SPOT LAMP (S.E.O.) — Правая прожекторная лампа (S.E.O.) |
| 10 | UP ELECTRONICS BATTERY FEED — Модуль звукового сигнала, Модуль электронного управления тормозами (EBCM), Модуль защиты от кражи, Радио, ALDL |
| 11 | STARTER RELAY — Реле стартера |
| 12 | ANTI-THEFT — Модуль защиты от кражи |
| 13 | ABS — Модуль электронного управления тормозами (EBCM), Реле ABS |
| 14 | HVAC BLOWER MOTOR — Реле мотор вентилятора отопителя |
| 15 | L.H. SPOT LAMP (S.E.O.) — Левая прожекторная лампа (S.E.O.) |
| 19 | POWER ACCESSORY (Power)#l — Переключатели дверных замков, Лампа багажника, Переключатель наружного зеркала |
| 20 | POWER ACCESSORY #2 — Блок управления люком в крыше |
| 21 | AIR BAG — Система подушек безопасности |
| 22 | CRUISE CONTROL — Переключатель отключения круиз-контроля |
| 23 | STOPLAMPS — Переключатель TCC/тормоза |
| 25 | ENGLISH/METRIC (S.E.O.) — Английский/метрический (S.E.O.) |
| 28 | CTSY LAMPS — Зеркала заднего вида, Лампа отделения панели приборов, Лампы освещения салона и чтения, Подсвечиваемое зеркало заднего вида, Потолочная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — Реле указателя поворота |
| 32 | POWER LOCKS — Реле дверных замков, Приемник бесключевого доступа |
| 33 | DRL MODULE — Модуль дневных ходовых огней |
| 37 | REAR DEFOG — Блок управления HVAC Переключатель заднего стеклоочистителя |
| 38 | RADIO — Радио, Переключатели радио на руле, Power Drop |
| 39 | I/P ELECTRONICS IGNITION FEED — Переключатель фар, Переключатель TCC/тормоза, Панель приборов, Модуль звукового сигнала, Приемник бесключевого доступа, Переключатель BTSI Электроцентр под капотом — сторона пассажира |
| 41 | POWER DROP — Power Drop |
| 42 | ENHANCED EVAP. SOLENOID — Улучшенный соленоид EVAP |
| Автоматический выключатель | |
| C | Электростеклоподъемники |
| D | Электропривод сидений |
Блок предохранителей моторного отсека №1 (сторона пассажира)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (1997)
| Название/№ | Описание |
|---|---|
| R/CMPT REL | Удаленное открытие багажника, Задние фонари заднего хода |
| PCM BAT | Модуль управления силовой установкой (PCM), Топливный насос, Реле топливного насоса, Реле управления вентиляторами №1 и №2 |
| A/C CONT | Реле компрессора A/C (только VIN M) |
| TRANS | Автоматическая трансмиссия, Переключатель диапазона трансмиссии (только VIN M) |
| F/INJN | Форсунки топлива |
| PCM IGN | Модуль управления силовой установкой (PCM), Датчик массового расхода воздуха (MAF) (только VIN X), EGR, CCP, Датчик кислорода, Переключатель вакуумной канистры |
| ELEK IGN | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей панели приборов |
| 12 | Электроцентр под капотом на стороне пассажира, Реле FPMP, Охлаждающие вентиляторы №1 и №2, Реле зажигания, Переключатель P/N |
| 13 | Реле FAN CONT №1 |
| Реле | |
| 14 | FUEL PUMP — Топливный насос |
| 15 | A/C CMPR — Компрессор A/C |
| 16 | FAN CONT №2 — Вторичный охлаждающий вентилятор (сторона пассажира) |
| 17 | FAN CONT №1 — Основной охлаждающий вентилятор (сторона водителя) |
| 18 | Реле зажигания |
Блок предохранителей моторного отсека №2 (сторона водителя)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2 (1997)
| Название/№ | Назначение |
|---|---|
| FAN#3 | Реле FAN CONT №3 |
| PARK LPS | Переключатель фар |
| HORN | Реле клаксона, Лампа подкапотного освещения |
| ABS | Антиблокировочная система тормозов |
| 11 | IGN SW1 — Блок предохранителей панели приборов: Предохранители радио, стеклоочистителя, HVAC, ABS и указателя поворота PWR WDO и автоматический выключатель D; Электроцентр под капотом на стороне пассажира: Предохранители F/IJN, ECM IGN, TCC, ENG EMIS и ELEK IGN |
| 12 | HD LPS — Автоматический выключатель к переключателю фар |
| 13 | ABS — Реле ABS |
| Реле | |
| 14 | ABS — Антиблокировочная система тормозов |
| 15 | FAN CONT №3 — Вторичный охлаждающий вентилятор (сторона пассажира) |
| 16 | HORN — Клааксон |
1998, 1999
Панель приборов
Назначение предохранителей в панели приборов (1998, 1999)
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Прикуриватель на панели приборов и в консоли |
| 2 | Не используется |
| 3 | Не используется |
| 4 | HVAC — Блок управления HVAC Коробка соленоидов, Смешивающий мотор, Модуль DRL, Головка управления HVAC, Реле стеклоочистителя, (S.E.O.) Цифровой спидометр |
| 5 | Hazard Flash — Аварийная сигнализация |
| 6 | R.H. Spot Lamp (S.E.O.) — Правая прожекторная лампа (S.E.O.) |
| 7 | Starter Relay — Реле стартера |
| 8 | Не используется |
| 9 | Не используется |
| 10 | I/P Electronics Battery — Модуль звукового сигнала, Модуль электронного управления тормозами (EBCM), Модуль защиты от кражи, Радио DL |
| 11 | Power Accessory #2 — Блок управления люком в крыше, (S.E.O.) Питание аксессуаров |
| 12 | Anti-Theft/PCM — Модуль защиты от кражи, Модуль управления силовой установкой, (PCM) Реле системы зажигания |
| 13 | ABS — Модуль электронного управления тормозами (EBCM), Реле ABS |
| 14 | HVAC Blower Motor — Реле мотор вентилятора отопителя |
| 15 | L.H. Spot Lamp (S.E.O.) — Левая прожекторная лампа (S.E.O.) |
| 16 | Steering Wheel Control #1 — Освещение управления радио на руле |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Power Accessory #1 — Переключатели дверных замков, Лампа багажника, Переключатель наружного зеркала, (S.E.O.) Лампа задней крышки отсека экстренного автомобиля или лампы боковых окон |
| 20 | Steering Wheel Control #2 — Управление радио на руле |
| 21 | Air Bag — Система подушек безопасности |
| 22 | Cruise Control — Переключатель отключения круиз-контроля, Модуль круиз-контроля, Переключатель круиз-контроля указателя поворота |
| 23 | Stoplamps — Переключатель стоп-сигналов (тормоз) |
| 24 | Не используется |
| 25 | English/Metric (S.E.O.) — Английский/метрический (S.E.O.) |
| 26 | Не используется |
| 27 | Не используется |
| 28 | CTSY Lamps — Зеркала заднего вида, Лампа отделения панели приборов, Подсвечиваемое зеркало заднего вида, Потолочная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — Реле указателя поворота |
| 31 | Не используется |
| 32 | Power Locks — Реле дверных замков, Приемник дистанционного бесключевого доступа |
| 33 | DRL MDL — Модуль дневных ходовых огней, (S.E.O.) Переключатель аксессуаров |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Rear Defog — Реле переключателя заднего стеклоочистителя |
| 38 | Radio — Радио, Power Drop |
| 39 | I/P Electronics Ignition Feed — Переключатель фар, Панель приборов, Модуль звукового сигнала, Приемник бесключевого доступа, Переключатель стоп-сигналов (TCC и BTSI) (S.E.O.) Переключатель аксессуаров |
| 40 | Не используется |
| 41 | Power Drop — Power Drop |
| 42 | Evap. Sol. — Соленоидный клапан вентиляции канистры испарений (EVAP) |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Не используется |
| Автоматические выключатели | |
| A | Не используется |
| B | Не используется |
| C | Электростеклоподъемники |
| D | Электропривод сидений |
| E | Не используется |
Блок предохранителей моторного отсека №1 (сторона пассажира)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (1998, 1999)
| Название/№ | Описание |
|---|---|
| R/CMPT REL | Удаленное открытие багажника, Задние фонари заднего хода, Приемник дистанционного управления дверными замками |
| PCM BAT | Модуль управления силовой установкой (PCM), Реле топливного насоса, Реле управления вентиляторами №1 и №2 |
| A/C CONT | Реле компрессора A/C |
| TRANS | Автоматическая трансмиссия |
| F/INJN | Форсунки топлива |
| PCM IGN | Датчик массового расхода воздуха (MAF) Нагреваемые датчики кислорода №1 и №2 Соленоидный клапан очистки канистры испарений (EVAP) |
| ELEK IGN | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей панели приборов |
| 12 | Электроцентр под капотом на стороне пассажира, Реле IGN SYST, Предохранитель W/CMPT REL, Предохранитель PCM BAT |
| 13 | Реле FAN CONT №1 |
| Реле | |
| 14 | FUEL PUMP — Топливный насос |
| 15 | A/C CMPR — Компрессор A/C |
| 16 | FAN CONT №2 — Вторичный охлаждающий вентилятор (сторона пассажира) |
| 17 | FAN CONT №1 — Основной охлаждающий вентилятор (сторона водителя) |
| 18 | IGN SYST — Система зажигания |
Блок предохранителей моторного отсека №2 (сторона водителя)
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2 (1998, 1999)
| № | Назначение |
|---|---|
| FAN#3 | Реле FAN №3 |
| PARK LPS | Переключатель фар |
| HORN | Реле клаксона |
| ABS | Антиблокировочная система тормозов |
| 11 | Автоматический выключатель C, Реле стартера, STR WHL Control №2, Power Accessory №2 и реле защиты от кражи |
| 12 | HD LPS — Автоматический выключатель к переключателю фар |
| 13 | ABS — Реле ABS |
| Реле | |
| 14 | ABS — Антиблокировочная система тормозов |
| 15 | FAN CONT №3 — Вторичный охлаждающий вентилятор (сторона пассажира) |
| 16 | HORN — Клааксон |
