В этой статье мы рассмотрим Chevrolet Monte Carlo шестого поколения, выпускавшийся с 2000 по 2005 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Monte Carlo 2000, 2001, 2002, 2003, 2004 и 2005, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Monte Carlo 2000-2005

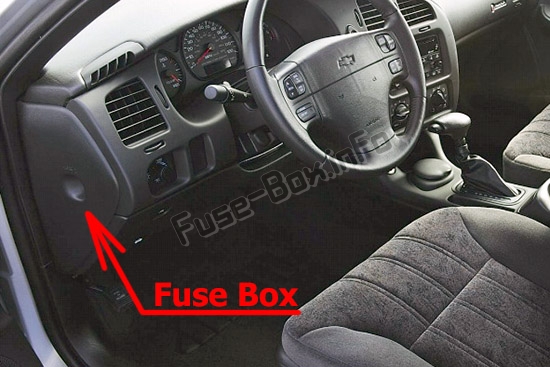

Блок предохранителей панели приборов №1 (сторона водителя)
Он расположен на стороне водителя панели приборов, за крышкой.
Блок предохранителей панели приборов №2 (сторона пассажира)
Он расположен на стороне пассажира панели приборов, за крышкой.
Моторный отсек
В моторном отсеке есть два блока предохранителей, расположенных на стороне пассажира.
2000, 2001, 2002, 2003
Блок предохранителей IP №1, сторона водителя
Назначение предохранителей в блоке предохранителей панели приборов №1 (2000-2003)
| Название | Описание |
|---|---|
| PCM/BCM/CLS TR | Модуль управления силовой установкой, модуль управления кузовом, приборная панель (зажигание 0) |
| WSW | Стеклоочистители лобового стекла, омыватель лобового стекла |
| PCM (CRANK) | Модуль управления силовой установкой (пуск) |
| CIG/AUX | Устройство для размещения (аксессуар) |
| BCM | Модуль управления кузовом (аксессуар) |
| SRS | Система дополнительных средств пассивной безопасности |
| ABS/PCM | Система антиблокировки тормозов, модуль управления силовой установкой, выключатель тормоза, реле пуска, соленоид вентиляции канстера (работа, пуск) |
| STOP | Стоп-сигналы, модуль управления кузовом (работа, пуск) |
| TURN SIGNAL | Поворотники |
| CRUISE | Управление круиз-контролем на рулевой колонке |
| A/C/CRUISE | Моторы регулировки температуры HVAC и модуль, модуль круиз-контроля |
| A/C FAN | Вентилятор HVAC |
| STR COL | Освещение рулевого колеса |
| DR LK | Модуль управления кузовом, управление дверными замками |
| PWR MIR | Электрозеркала |
| CLSTR/BCM | Приборная панель, модуль управления кузовом, диагностический разъем (аккумулятор) |
| LH HTD ST/BCM | Обогрев сиденья водителя, модуль управления кузовом, нагрузки, управляемые аккумулятором |
| Автоматический предохранитель | |
| RETAINED ACCESSORY PWR RELAY | Электростеклоподъемники, люк-крыша, автоматический предохранитель |
| HEADLAMP RELAY | Реле фар |
| RETAINED ACCESSORY PWR BRKR | Электростеклоподъемники, люк-крыша, автоматический предохранитель |
Блок предохранителей IP №2, сторона пассажира
Назначение предохранителей и реле в блоке предохранителей панели приборов №2 (2000-2003)
| Название | Описание |
|---|---|
| RH HTD ST | Обогрев сиденья пассажира |
| PWR DROP | Устройство для размещения |
| B/U LP | Задние габаритные фонари |
| DIC/RKE | Информационный центр водителя, дистанционный бесключевой доступ, HVAC |
| TRK/ROOF BRP | Лампы багажника, лампы потолка |
| HVAC BLO | Реле вентилятора HVAC |
| I/P BRP | Лампы в ногах панели приборов, лампы перчаточного ящика |
| HTD MIR | Обогрев зеркал |
| BRK SW | Выключатель тормоза |
| HAZ SW | Выключатель аварийной сигнализации |
| REAR PRK LP | Задние габаритные фонари |
| AUX PWR | Розетка дополнительного питания (аккумулятор) |
| C/LTR | Прикуриватель |
| RADIO | Радио, усилитель радио |
| FRT PARK LP | Передние габаритные фонари, подсветка приборов |
| Реле | |
| PARK LP RELAY | Реле габаритных фонарей |
| BACKUP LP RELAY | Реле задних габаритных фонарей |
| BATT RUN DOWN PROTECTION RELAY | Реле защиты от разряда аккумулятора |
| REAR DEFOG RELAY | Реле заднего стеклоочистителя, реле обогрева зеркал |
| Автоматический предохранитель | |
| POWER SEATS BRKR | Автоматический предохранитель электрорегулировки сидений |
| REAR DEFOG BRKR | Автоматический предохранитель заднего стеклоочистителя |
Блок предохранителей двигателя №1, верхний
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (2000-2003)
| Название | Описание |
|---|---|
| HORN RLY | Реле сигнала |
| BLANK | Пусто |
| BLANK | Пусто |
| FOG RLY | Реле противотуманных фар |
| F/PMP RLY | Реле топливного насоса |
| DRL/EXIT LTS | Низкий (левый передний) и высокий (левый передний) фары |
| EXT LTS | Низкий (правый передний) и высокий (правый передний) фары |
| PCM | Аккумулятор PCM |
| A/C RLY (CMPR) | Реле компрессора HVAC и генератор |
| Макси-предохранители | |
| LEFT I/P | Левый шина электрического центра (аккумулятор) |
| RT I/P #1 | Правый шина электрического центра (аккумулятор) |
| RT I/P #2 | Правый шина электрического центра (аккумулятор) |
| U/HOOD #1 | Электрический центр подкапотного пространства (верхний) |
| Реле | |
| FUEL PUMP | Топливный насос |
| DRL RELAY | Дневные ходовые огни |
| A.I.R. RELAY | Реле реакции воздушной индукции |
| CRANK RLY | Реле стартера (пуск) |
| HORNS | Сигнал |
| FOG LTS | Противотуманные фары |
Блок предохранителей двигателя №2, нижний
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2 (2000-2003)
| Название | Применение |
|---|---|
| FAN CONT #2 & #3 | Реле управления вентиляторами охлаждения №2 и №3 |
| FAN CONT #1 | Реле управления вентиляторами охлаждения №1 |
| AIR PMP RLY | Реле насоса реакции воздушной индукции (аккумулятор) |
| FUEL INJ | Форсунки топлива |
| TRANS SOL | Соленоиды трансмиссии |
| A/C RLY (COIL) | Реле управления HVAC |
| ENG DEVICES | Соленоид очистки канстера, датчик массового расхода воздуха (MAF), реле и управление клапаном насоса AIR |
| DFI MDL | Модуль прямого зажигания |
| OXY SEN | Кислородные датчики (до и после катализатора) |
| Макси-предохранители | |
| IGN SW | Выключатель зажигания |
| BLANK | Пусто |
| U/HOOD #2 | Реле зажигания, насос AIR |
| COOLING FANS | Вентиляторы охлаждения (аккумулятор) |
| Реле | |
| FAN CONT #3 | Вторичный вентилятор охлаждения (сторона пассажира) |
| FAN CONT #2 | Реле управления вентилятором охлаждения |
| FAN CONT #1 | Основной вентилятор охлаждения (сторона водителя) |
| IGN RELAY | Реле зажигания |
| A/C CMPR | Компрессор HVAC |
2004, 2005
Блок предохранителей IP №1, сторона водителя
Назначение предохранителей и реле в блоке предохранителей панели приборов №1 (2004, 2005)
| Название | Описание |
|---|---|
| PCM/BCM/CLS TR | Модуль управления силовой установкой, модуль управления кузовом, приборная панель (зажигание 0) |
| WSW | Стеклоочистители лобового стекла, омыватель лобового стекла |
| PCM (CRANK) | Модуль управления силовой установкой (пуск) |
| CIG/AUX | Устройство для размещения (аксессуар) |
| BCM | Модуль управления кузовом (аксессуар) |
| SRS | Система дополнительных средств пассивной безопасности |
| ABS/PCM | Система антиблокировки тормозов, модуль управления силовой установкой, выключатель тормоза, реле пуска, соленоид вентиляции канстера (работа, пуск) |
| STOP | Стоп-сигналы, модуль управления кузовом (работа, пуск) |
| TURN SIGNAL | Поворотники |
| CRUISE | Управление круиз-контролем на рулевой колонке |
| AC/CRUISE | Моторы регулировки температуры HVAC и модуль, модуль круиз-контроля |
| A/C FAN | Вентилятор HVAC |
| STR COL | Освещение рулевого колеса |
| DR LK | Модуль управления кузовом, управление дверными замками |
| PWR MIR | Электрозеркала |
| CLSTR/BCM | Приборная панель, модуль управления кузовом, диагностический разъем (аккумулятор) |
| LH HTD ST/BCM | Обогрев сиденья водителя, модуль управления кузовом, нагрузки, управляемые аккумулятором |
| Автоматический предохранитель | |
| RETAINED ACCESSORY PWR BRKR | Электростеклоподъемники, люк-крыша, автоматический предохранитель |
| Реле | |
| RETAINED ACCESSORY PWR RELAY | Реле удержания аксессуарного питания |
| HEADLAMP RELAY | Реле фар |
Блок предохранителей IP №2, сторона пассажира
Назначение предохранителей и реле в блоке предохранителей панели приборов №2 (2004, 2005)
| Название | Описание |
|---|---|
| RH HTD ST | Обогрев сиденья пассажира |
| PWR DROP | Устройство для размещения |
| B/U LP | Задние габаритные фонари |
| DIC/RKE | Информационный центр водителя, дистанционный бесключевой доступ, HVAC |
| TRK/ROOF BRP | Лампы багажника, лампы потолка |
| HVAC BLO | Реле вентилятора HVAC |
| I/P BRP | Лампы в ногах панели приборов, лампы перчаточного ящика |
| HTD MIR | Обогрев зеркал |
| BRK SW | Выключатель тормоза |
| HAZ SW | Выключатель аварийной сигнализации |
| REAR PRK LP | Задние габаритные фонари |
| AUX PWR | Розетка дополнительного питания (аккумулятор) |
| C/LTR | Прикуриватель |
| RADIO | Радио, усилитель радио |
| FRT PARK LP | Передние габаритные фонари, подсветка приборов |
| Автоматический предохранитель | |
| PWR SEATS BRKR | Автоматический предохранитель электрорегулировки сидений |
| REAR DEFOG BRKR | Автоматический предохранитель заднего стеклоочистителя |
| Реле | |
| PARK LP RELAY | Реле габаритных фонарей |
| BACKUP LP RELAY | Реле задних габаритных фонарей |
| BATT RUN DOWN PROTECTION RELAY | Реле защиты от разряда аккумулятора |
| REAR DEFOG RELAY | Реле заднего стеклоочистителя, реле обогрева зеркал |
Блок предохранителей двигателя №1, верхний
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1 (2004, 2005)
| Название | Описание |
|---|---|
| LEFT I/P | Левый блок предохранителей |
| RT I/P #1 | Правый блок предохранителей (аккумулятор) |
| RT I/P #2 | Правый блок предохранителей (аккумулятор) |
| U/HOOD #1 | Блок предохранителей подкапотного пространства (верхний) |
| HORN RLY | Реле сигнала |
| BLANK | Пусто |
| BLANK | Пусто |
| FOG RLY | Реле противотуманных фар |
| F/PMP RLY | Реле топливного насоса |
| DRL/EXIT LTS | Низкий (левый передний) и высокий (левый передний) фары |
| EXT LTS | Низкий (правый передний) и высокий (правый передний) фары |
| PCM | Аккумулятор PCM |
| A/C RLY (CMPR) | Реле компрессора HVAC и генератор |
| BLOWER MOTOR | Мотор вентилятора HVAC |
| Реле | |
| FUEL PUMP | Топливный насос |
| DRL RELAY | Дневные ходовые огни |
| A.I.R. RELAY | Реле реакции воздушной индукции |
| CRANK RLY | Реле стартера (пуск) |
| HORNS | Сигнал |
| FOG LTS | Противотуманные фары |
Блок предохранителей двигателя №2, нижний
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2 (2004, 2005)
| Название | Применение |
|---|---|
| IGN SW | Выключатель зажигания |
| RT I/P #3 | Задний стеклоочиститель, аудиосистема |
| U/HOOD #2 | Реле зажигания, насос AIR |
| COOLING FANS | Вентиляторы охлаждения (аккумулятор) |
| FAN CONT #2 & #3 | Реле №2 и №3 |
| FAN CONT #1 | Реле управления вентиляторами охлаждения №1 |
| FUEL INJ | Форсунки топлива |
| TRANS SOL | Соленоиды трансмиссии |
| A/C RLY (COIL) | Реле управления HVAC |
| ENG DEVICES | Соленоид очистки канстера, датчик массового расхода воздуха (MAF), реле и управление клапаном насоса AIR |
| DFI MDL | Модуль прямого зажигания |
| OXY SEN | Кислородные датчики (до и после катализатора) |
| Реле | |
| FAN CONT #3 | Вторичный вентилятор охлаждения (сторона пассажира) |
| FAN CONT #2 | Реле управления вентилятором охлаждения |
| FAN CONT #1 | Основной вентилятор охлаждения (сторона водителя) |
| IGN RELAY | Реле зажигания |
| A/C CMPR | Компрессор HVAC |
